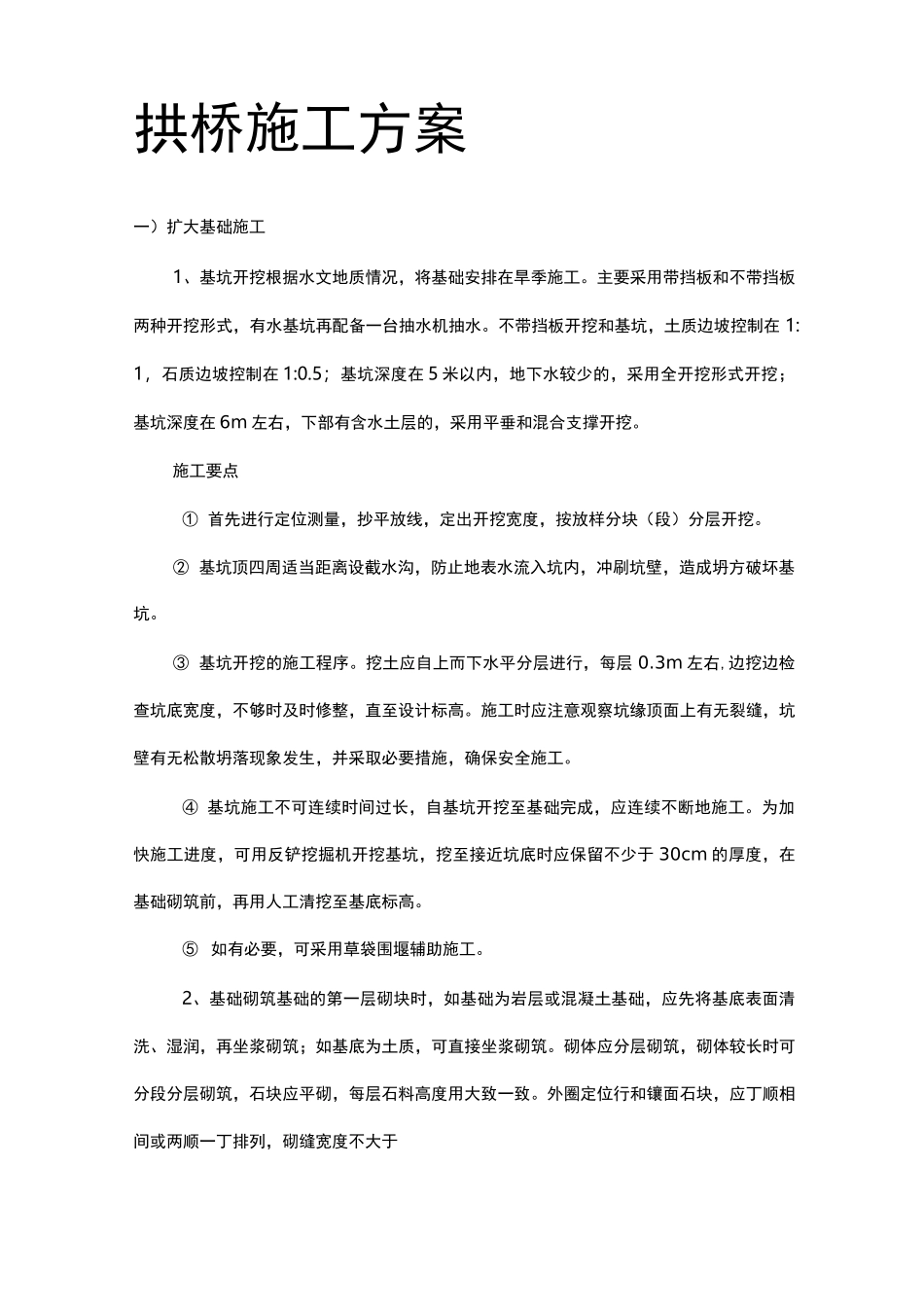

拱桥施工方案一）扩大基础施工1、基坑开挖根据水文地质情况，将基础安排在旱季施工。主要采用带挡板和不带挡板两种开挖形式，有水基坑再配备一台抽水机抽水。不带挡板开挖和基坑，土质边坡控制在1:1，石质边坡控制在1:0.5；基坑深度在5米以内，地下水较少的，采用全开挖形式开挖；基坑深度在6m左右，下部有含水土层的，采用平垂和混合支撑开挖。施工要点①首先进行定位测量，抄平放线，定出开挖宽度，按放样分块（段）分层开挖。②基坑顶四周适当距离设截水沟，防止地表水流入坑内，冲刷坑壁，造成坍方破坏基坑。③基坑开挖的施工程序。挖土应自上而下水平分层进行，每层0.3m左右,边挖边检查坑底宽度，不够时及时修整，直至设计标高。施工时应注意观察坑缘顶面上有无裂缝，坑壁有无松散坍落现象发生，并采取必要措施，确保安全施工。④基坑施工不可连续时间过长，自基坑开挖至基础完成，应连续不断地施工。为加快施工进度，可用反铲挖掘机开挖基坑，挖至接近坑底时应保留不少于30cm的厚度，在基础砌筑前，再用人工清挖至基底标高。⑤如有必要，可采用草袋围堰辅助施工。2、基础砌筑基础的第一层砌块时，如基础为岩层或混凝土基础，应先将基底表面清洗、湿润，再坐浆砌筑；如基底为土质，可直接坐浆砌筑。砌体应分层砌筑，砌体较长时可分段分层砌筑，石块应平砌，每层石料高度用大致一致。外圈定位行和镶面石块，应丁顺相间或两顺一丁排列，砌缝宽度不大于300mm,上下层竖缝错开距离不小于80mm。砌体里层平缝宽度不应大于30mm,竖缝宽度不应大于40mm,用小石子混凝土砌筑时不应大于50mm。二）桥台砌筑桥抬砌筑之前应先将基础清洗干净,并注意以下要点；1、砌块在使用前必须浇水湿润,表面如有泥土、水锈,应清洗干净。2、砌体应分层砌筑,砌体较长时可分段分层砌筑,但两相邻工作段的砌筑差一般不宜超过1.2m;分段位置宜尽量设在沉降缝或伸缩缝处，各段水平砌缝应一致。3、各砌层应先砌外圈定位行列,然后砌筑里层,外圈砌块应与里层砌块交错连成一体。砌体外露面镶面种类应符合设计规定,位于流冰或有严重漂流物河中的墩台,宜选用较坚硬的石料或高强度混凝土预制筷进行镶砌。砌体里层应砌筑整齐,分层应与外圈一致,应先铺一层适当厚度的砂浆在安放砌块和填塞砌缝。砌体外露应进行勾缝,并应在砌筑时靠外露面预留深约20mm的空缝备作勾缝之用。砌体隐蔽面砌缝可随砌随刮平,不另勾缝。4、各砌层的砌块应安放稳固,砌块应铺满,砌块间应砂浆饱满,粘结牢固,不得直接贴靠或脱空。砌筑时,底浆应铺满,竖缝砂浆应先在已砌石块侧面铺放一部分,然后于石块放好后填满捣实。用小石子混凝土塞竖缝时,应以扁铁捣实。5、砌筑上层时,应避免振动下层砌块。砌筑工作中断后恢复砌筑时,已砌筑的砌层表面应加以清扫和湿润。三）主拱圈1、拱架、支架、模板均自行设计,必须经监理工程师批准后才能使用,拟采用满堂支架、木拱盔进行拱上施工。满堂支架用贝雷架架设。拱盔拱轴线采有坐标控制浇筑拱圈前，详细检查拱架、模板的质量、安全等方面。支架的布设根据支架承重荷载(静载、自重及施工荷载等)计算支架的必须的强度、刚度、稳定性及变形情况。拱架预拱度根据设计文件提供按悬链线予以合理分布。支架基础采用砼垫层处理，再在处理后的基础上用枕木支垫，以保证支架的整体强度和均匀沉降。支架搭设完成后，进行荷载预压试验，当试验指标符合计算指标时，才可进行拱圈的砌筑工作。2、砌体砌筑拱上构造施工顺序为：主拱圈f侧墙f护拱f拱腔填料。(1)主拱圈a砌筑拱圈工作开始以前，应先详细检查拱架和模板；在质量和安全等各方面符合要求，并经监理工程师检查同意后，方可开始砌筑。b、砌筑拱圈时，必须纵、横向对称、均衡，按设计图纸或施工规范规定的加载程序进行，并随时注意观测和控制拱圈的变形。c、砌筑时采用分段砌筑的方法，拱圈的辐射缝应垂直于拱轴线。砌筑前对拱顶预加一定的压力。砌筑时，在拱脚、拱顶面两侧、分段点及其他易发生裂缝部位临时设置定缝，在砌体砂浆强度达到设计标号的70后进行空缝填塞。(2)拱圈合拢拱圈合拢，一般选择在气温5-15£时进行，拱圈合拢宜在填塞空缝的砂浆强度达到50以上时进行。(3)拱上结...
