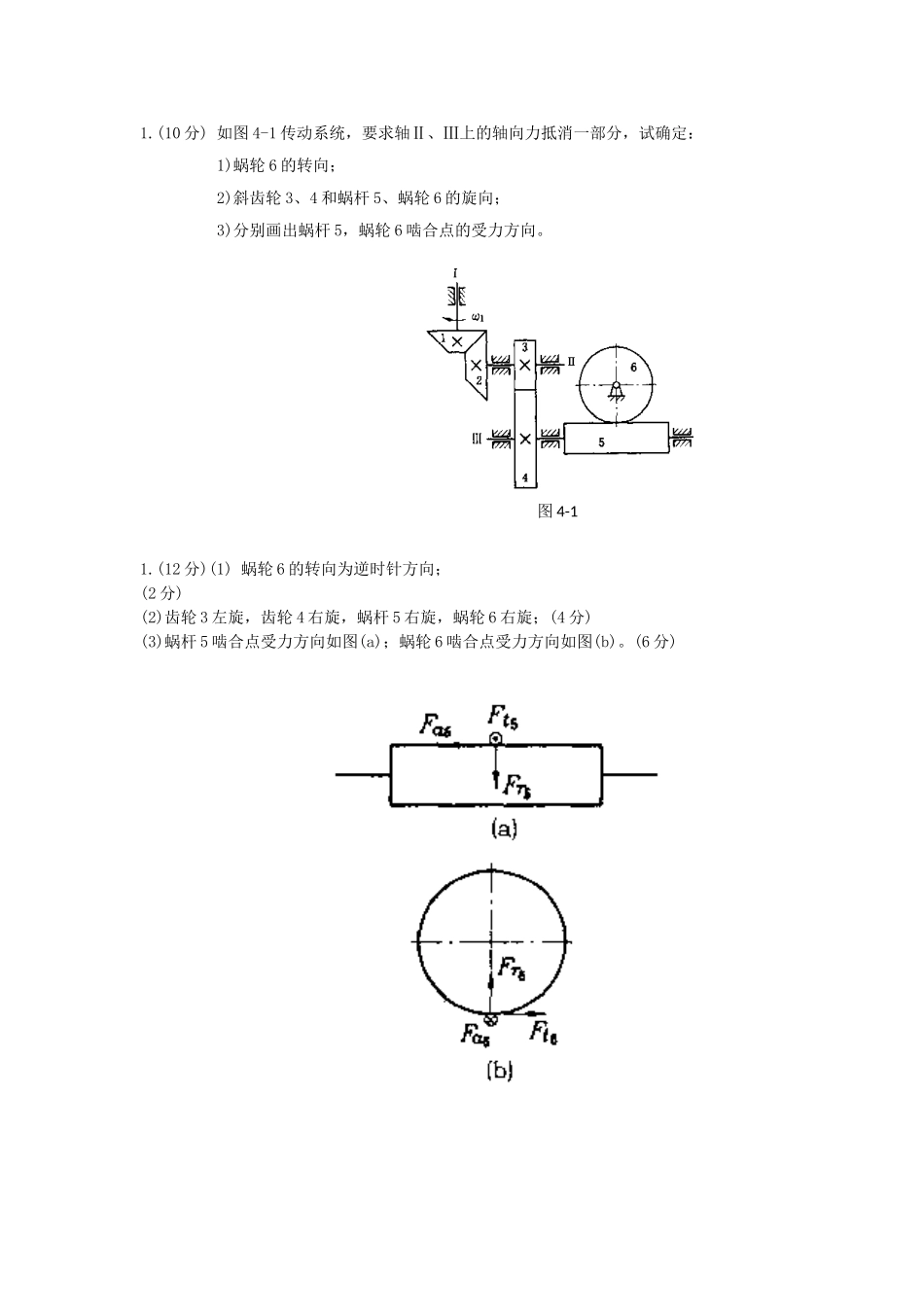

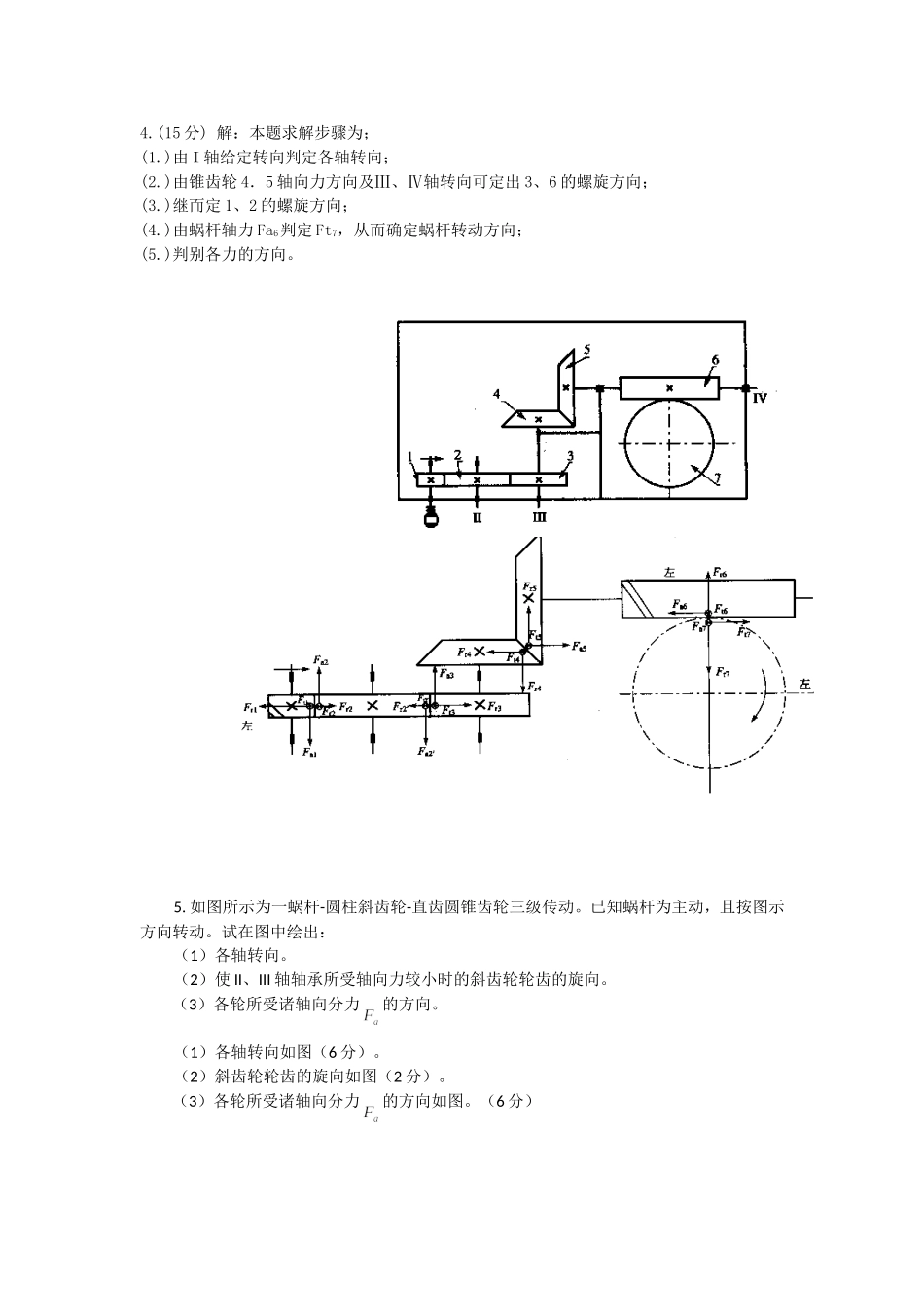

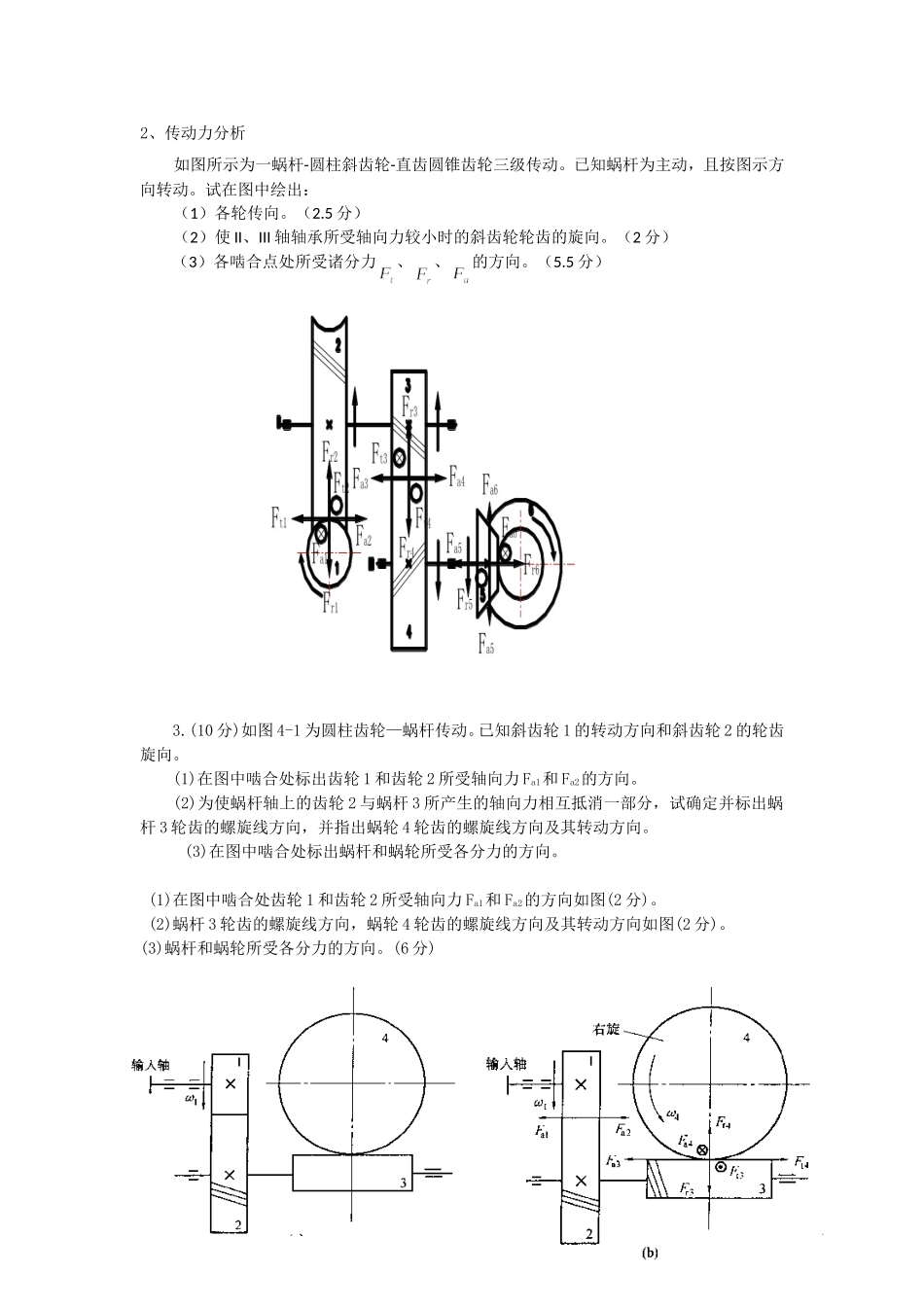

1.(10分)如图4-1传动系统，要求轴Ⅱ、Ⅲ上的轴向力抵消一部分，试确定：1)蜗轮6的转向；2)斜齿轮3、4和蜗杆5、蜗轮6的旋向；3)分别画出蜗杆5，蜗轮6啮合点的受力方向。1.(12分)(1)蜗轮6的转向为逆时针方向；(2分)(2)齿轮3左旋，齿轮4右旋，蜗杆5右旋，蜗轮6右旋；(4分)(3)蜗杆5啮合点受力方向如图(a)；蜗轮6啮合点受力方向如图(b)。(6分)图4-12、传动力分析如图所示为一蜗杆-圆柱斜齿轮-直齿圆锥齿轮三级传动。已知蜗杆为主动，且按图示方向转动。试在图中绘出：（1）各轮传向。（2.5分）（2）使II、III轴轴承所受轴向力较小时的斜齿轮轮齿的旋向。（2分）（3）各啮合点处所受诸分力、、的方向。（5.5分）3.(10分)如图4-1为圆柱齿轮—蜗杆传动。已知斜齿轮1的转动方向和斜齿轮2的轮齿旋向。(1)在图中啮合处标出齿轮1和齿轮2所受轴向力Fa1和Fa2的方向。(2)为使蜗杆轴上的齿轮2与蜗杆3所产生的轴向力相互抵消一部分，试确定并标出蜗杆3轮齿的螺旋线方向，并指出蜗轮4轮齿的螺旋线方向及其转动方向。(3)在图中啮合处标出蜗杆和蜗轮所受各分力的方向。(1)在图中啮合处齿轮1和齿轮2所受轴向力Fa1和Fa2的方向如图(2分)。(2)蜗杆3轮齿的螺旋线方向，蜗轮4轮齿的螺旋线方向及其转动方向如图(2分)。(3)蜗杆和蜗轮所受各分力的方向。(6分)4.(15分)解：本题求解步骤为；(1.)由I轴给定转向判定各轴转向；(2.)由锥齿轮4．5轴向力方向及Ⅲ、Ⅳ轴转向可定出3、6的螺旋方向；(3.)继而定1、2的螺旋方向；(4.)由蜗杆轴力Fa6判定Ft7，从而确定蜗杆转动方向；(5.)判别各力的方向。5.如图所示为一蜗杆-圆柱斜齿轮-直齿圆锥齿轮三级传动。已知蜗杆为主动，且按图示方向转动。试在图中绘出：（1）各轴转向。（2）使II、III轴轴承所受轴向力较小时的斜齿轮轮齿的旋向。（3）各轮所受诸轴向分力的方向。（1）各轴转向如图（6分）。（2）斜齿轮轮齿的旋向如图（2分）。（3）各轮所受诸轴向分力的方向如图。（6分）6、如图3-1为圆柱齿轮—蜗杆传动。已知斜齿轮1的转动方向和斜齿轮2的轮齿旋向。(1)在图中啮合处标出齿轮1和齿轮2所受轴向力Fa1和Fa2的方向。(2)为使蜗杆轴上的齿轮2与蜗杆3所产生的轴向力相互抵消一部分，试确定并标出蜗杆3轮齿的螺旋线方向，并指出蜗轮4轮齿的螺旋线方向及其转动方向。(3)在图中啮合处标出蜗杆和蜗轮所受各分力的方向。解:(1)在图中啮合处齿轮1和齿轮2所受轴向力Fa1和Fa2的方向如图(2分)。(2)蜗杆3轮齿的螺旋线方向，蜗轮4轮齿的螺旋线方向及其转动方向如图(3分)。(3)蜗杆和蜗轮所受各分力的方向。(6分)7．图示传动中，蜗杆1（左旋）主动，转向如图所示。为使轴Ⅱ、Ⅲ上传动件轴向力抵消一部分，试确定：（1）蜗轮2的旋向和转向。（2）斜齿轮3、4的旋向和转向。1.用图表示轴Ⅱ上传动件的各分力。1.圆锥齿轮应如何配置。（即圆锥齿轮应在哪个位置）。（12分）解：1）蜗轮2—左旋，转向↑↓2）斜齿轮3—左旋，转向↑，4—右旋，转向↓3）4）锥齿轮5在6的右边8．图所示为斜齿圆柱齿轮▁蜗杆传动，小斜齿轮由电机驱动。已知蜗轮齿为右旋，转向如图所示。试在图上标出：（1）蜗杆螺旋线方向及转向；（2）为使中间轴轴向力互相抵消一部分，确定大斜齿轮的螺旋线方向；（3）小斜齿轮的螺旋线方向及转向；（4）蜗杆和大斜齿轮上圆周力、径向力和轴向力的方向（10分）解：1）蜗杆—右旋，转向↑2）斜齿轮2—右旋3）斜齿轮1—左旋，转向↓4）
