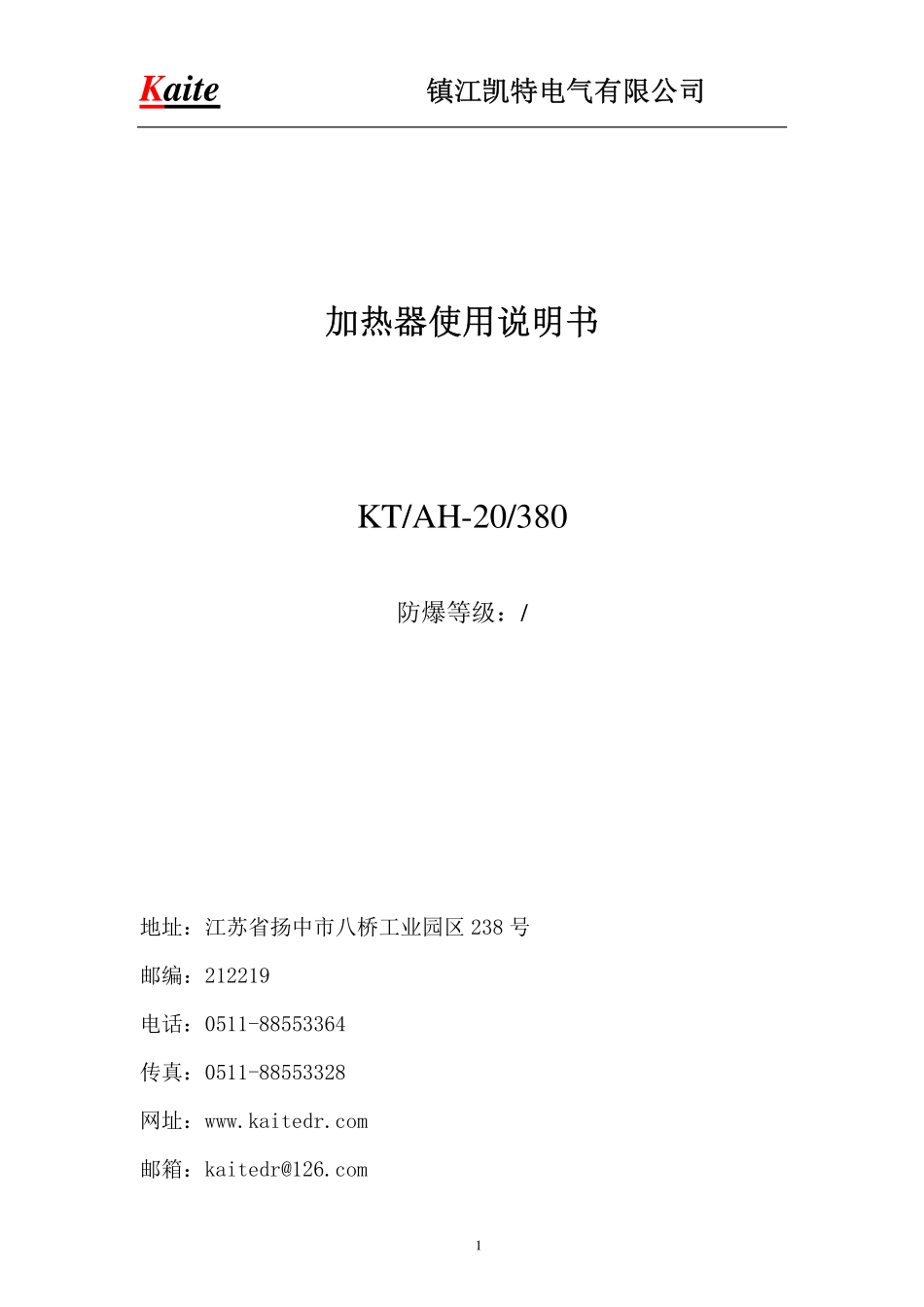

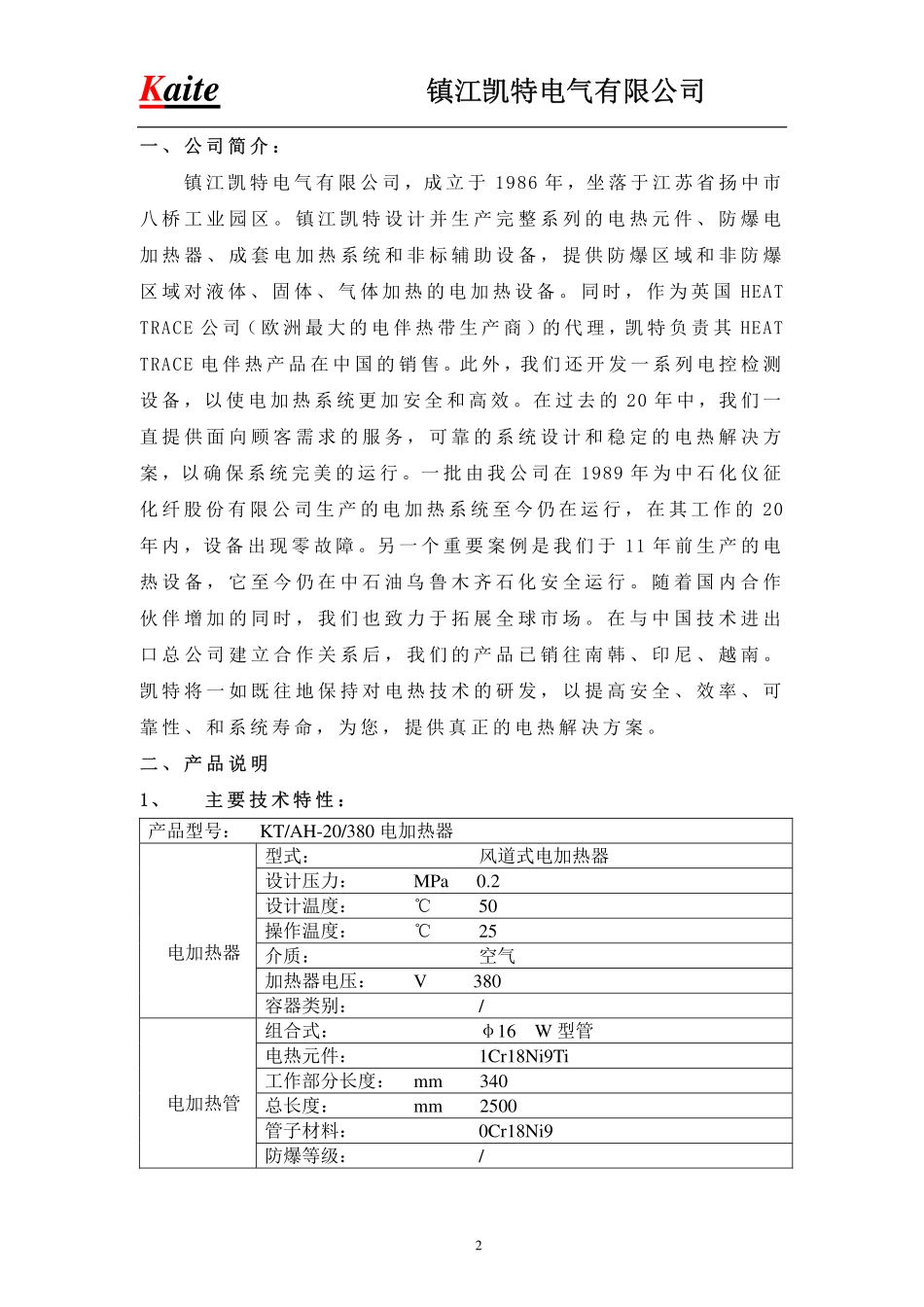

Kaite镇江凯特电气有限公司1加热器使用说明书KT/AH-20/380防爆等级：/地址：江苏省扬中市八桥工业园区238号邮编：212219电话：0511-88553364传真：0511-88553328网址：www.kaitedr.com邮箱：kaitedr@126.comKaite镇江凯特电气有限公司一、公司简介：镇江凯特电气有限公司，成立于1986年，坐落于江苏省扬中市八桥工业园区。镇江凯特设计并生产完整系列的电热元件、防爆电加热器、成套电加热系统和非标辅助设备，提供防爆区域和非防爆区域对液体、固体、气体加热的电加热设备。同时，作为英国HEATTRACE公司（欧洲最大的电伴热带生产商）的代理，凯特负责其HEATTRACE电伴热产品在中国的销售。此外，我们还开发一系列电控检测设备，以使电加热系统更加安全和高效。在过去的20年中，我们一直提供面向顾客需求的服务，可靠的系统设计和稳定的电热解决方案，以确保系统完美的运行。一批由我公司在1989年为中石化仪征化纤股份有限公司生产的电加热系统至今仍在运行，在其工作的20年内，设备出现零故障。另一个重要案例是我们于11年前生产的电热设备，它至今仍在中石油乌鲁木齐石化安全运行。随着国内合作伙伴增加的同时，我们也致力于拓展全球市场。在与中国技术进出口总公司建立合作关系后，我们的产品已销往南韩、印尼、越南。凯特将一如既往地保持对电热技术的研发，以提高安全、效率、可靠性、和系统寿命，为您，提供真正的电热解决方案。二、产品说明1、主要技术特性：产品型号：KT/AH-20/380电加热器型式：风道式电加热器设计压力：MPa0.2设计温度：℃50操作温度：℃25介质：空气加热器电压：V380电加热器容器类别：/组合式：φ16W型管电热元件：1Cr18Ni9Ti工作部分长度：mm340总长度：mm2500管子材料：0Cr18Ni9电加热管防爆等级：/2Kaite镇江凯特电气有限公司32、工作原理与结构概述电加热器由接线箱、电加热管和温控器组成，其中接线箱包括了接线盒和电加热管连接板两个部分。由接线箱和电加热管组成的整体，其机构设计参数符合GB3836.1~3-2000《爆炸性环境用电气设备》的有关规定。电加热器外形尺寸：请见电加热器图纸。发热体为合金电阻电热丝，其材料为1Cr18Ni9Ti，与管内连接导体一起均装在金属管内。管内空隙紧密填充粉状氧化镁绝缘填料，发热体相互间及它们与金属管的间距大于2毫米，管内连接导体与发热体之间采用压接或硬钎焊连接，并按GB3836.1~3-2000表1和表3规定了的最小电气绝缘及防潮处理。按GB3836.1~3-2000“爆炸性环境用电气设备”的规定进行形式试验。3、使用说明项1）必须要在流动的气体管道出口设一套自动控温设备，与电加热器内配有的一套自动控温设备形成保护。2）工作电压不得超过其额定电压的1.0倍，内外壳应有效接地。3）工作环境：0℃~45℃，无腐蚀气体。4）启动工作时必须先通气源，切不可断气干烧。5）定期检查电热管表面，如有结炭，必须除尽后使用。同时，每隔1年检查一次筒体、腐蚀程度、是否需更换容器及电热管。6）元件应贮藏在通风干燥处。7）接线箱内的线需套黄蜡管。8）认真检查电加热器与电加热器配套的电气和仪表控制系统等设备和线路是否完好，并紧固所有螺栓，确认能Kaite镇江凯特电气有限公司4否投入使用。9）定时观察设备、电气、仪表以及控制系统工作是否正常。10）注意观察三相电流情况。11）本设备可室内安装，若需在室外安装，应置挡雨挡雪设施。12）每次启动前应对电热管绝缘电阻测量一下，低于2MΩ时应抽出电热管，放于不高于300℃烘箱中烘干后使用。13）ExdⅡBT4的工作温度严格控制在250℃以下。若被加热的可燃性气体有自燃点（加热温度超过自燃点后就会燃烧爆炸），则必须查清被加热介质的自燃点以确定最高加热温度。14）加热器的管道接头垫片应用缠绕式柔性石墨垫片，至少出口处必需加装膨胀收缩节。15）根据JB88-85标准中规定，工业用电热管寿命不低于9000小时，应备一定的备用电热管。4、操作注意事项1）启动前的准备：1.1认真检查与电加热器配套的电气和仪表及控制系统各设备和线路是否牢固完好，连接是否可靠，并紧固所有螺栓，确认完好后方能投入使用。1.2认真检查电加热器设备各部分是否完好，连接是否可靠，确认完好后方...
