门窗施工图样设计要点VIP免费

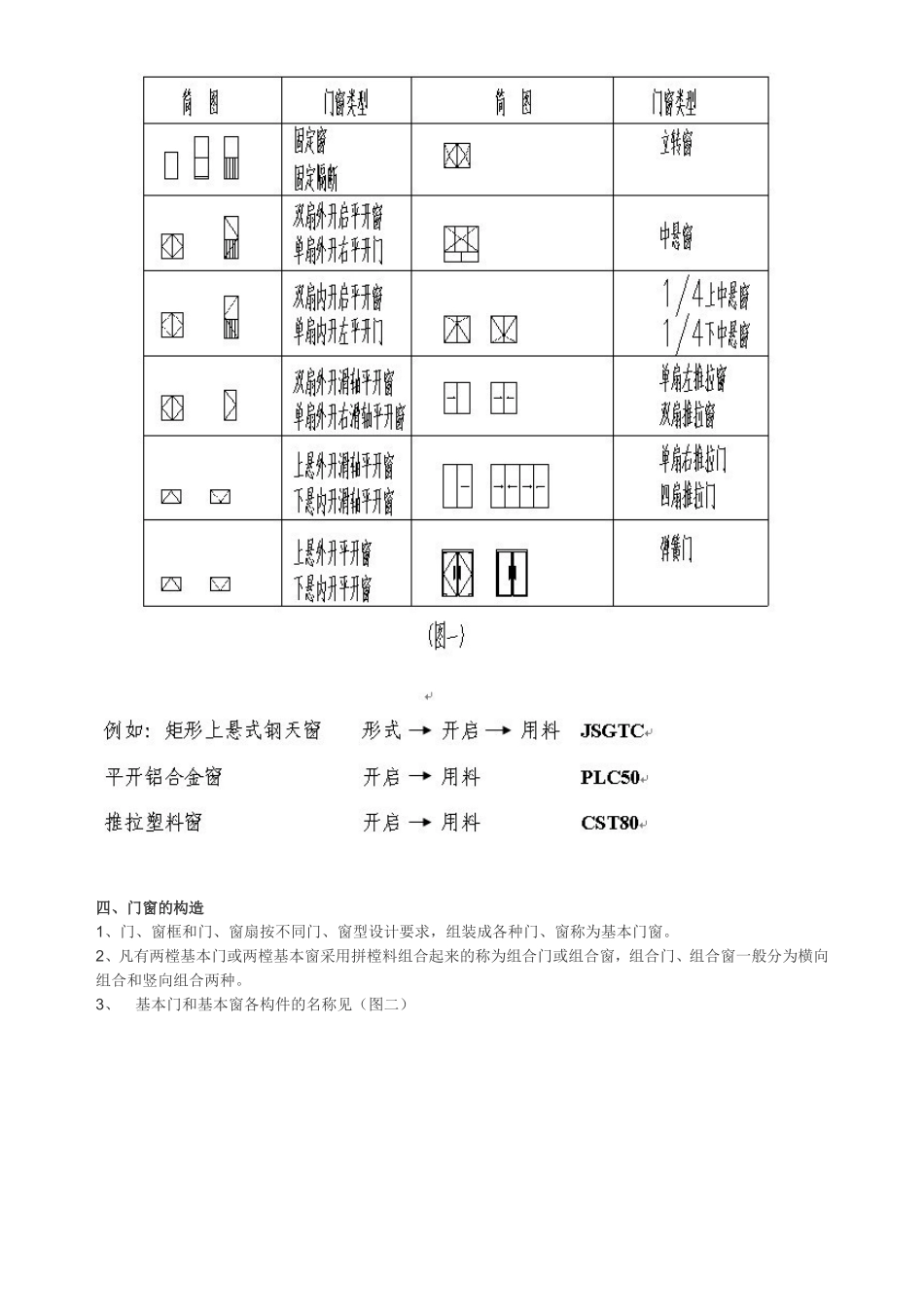

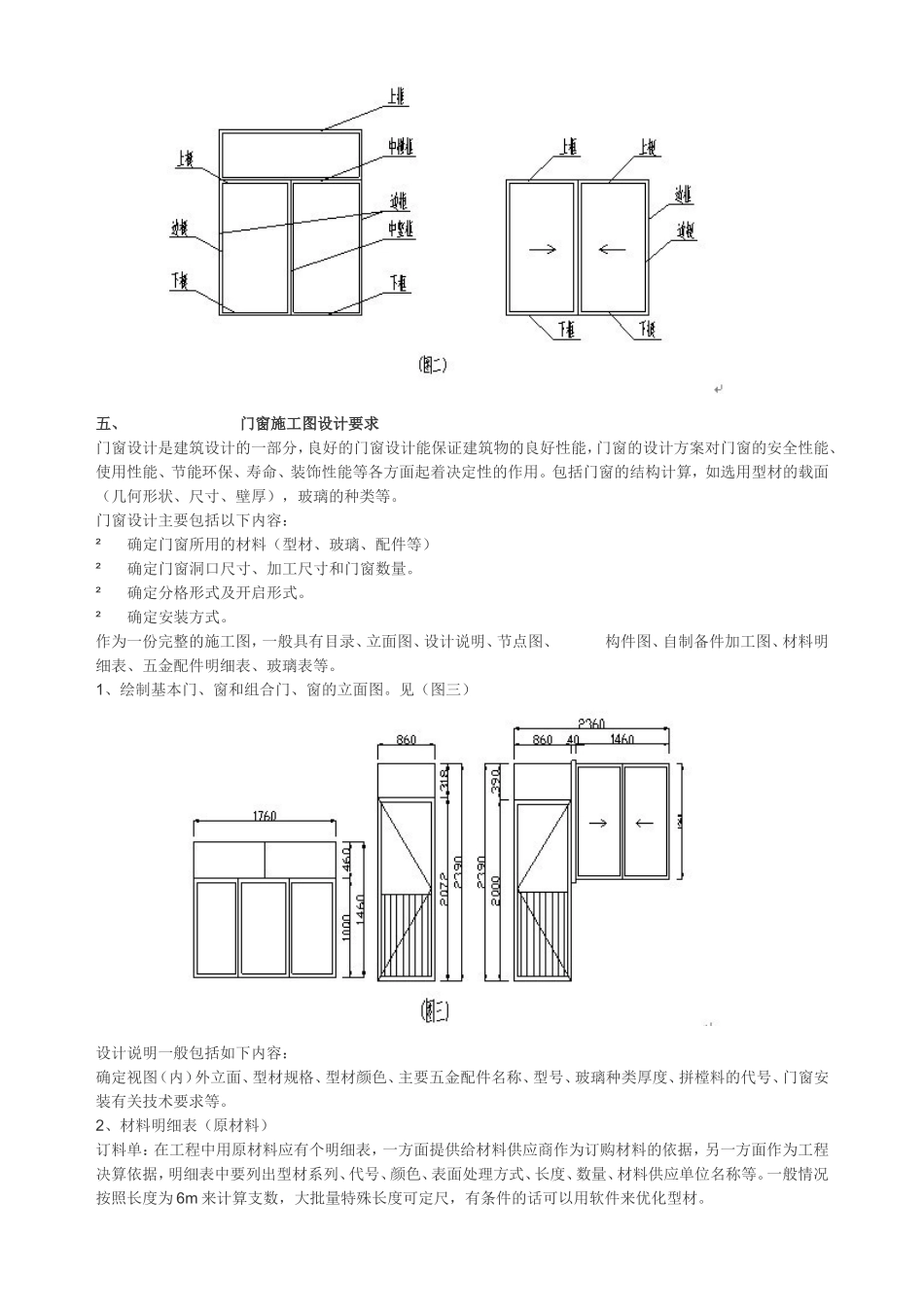

门窗施工图样设计要点一、设计工作内容1、设计前应熟悉建筑立面图和建筑结构剖面图，核对门窗规格、数量、颜色，对门窗构造、安装施工等技术问题应提出并联系解决。2、绘制门窗施工图样。3、编写工程材料清单，编制门窗工程的型材、五金配件、玻璃汇总表。4、特殊工程负责技术交底工作。二、门窗的品种1、按开启形式区分：固定窗、上悬窗、中悬窗、下悬窗、立转窗、平开窗、滑轮平开窗、滑轴窗、推拉窗、推拉平开窗、平开下悬窗、折叠门、平开门、推拉门、地弹簧门、平开下悬门等。2、按用途分类：内门、外门、防火门、隔声门、保温门、防盗门、保温窗、隔声窗、防火窗、换气窗、亮窗等。3、按构造分类：镶玻璃门、玻璃门、连窗门、百页门、格栅门、单层窗、双层窗、三层窗、带形窗、组合窗、落地窗、带纱扇窗、百页窗等。三、门窗的开启示意图立面图中斜线表示门窗的开启方向，实线为外开，虚线为内开，开启方向线夹角的一侧为安装合页的一侧。见图（一）四、门窗术语代号组合规定组合顺序：用途形式开启构造用料附件如只用其中二、三项，也按其顺序组合，组合时采用代号前一个字母，门、窗、天窗组合窗最后加M、C、TC。滑轴窗：窗两侧有轴沿槽滑行上下开启的窗。...滑轴平开窗：窗上下装有折叠合页（铰链）沿框边向内或向外开启的窗。四、门窗的构造1、门、窗框和门、窗扇按不同门、窗型设计要求，组装成各种门、窗称为基本门窗。2、凡有两樘基本门或两樘基本窗采用拼樘料组合起来的称为组合门或组合窗，组合门、组合窗一般分为横向组合和竖向组合两种。3、基本门和基本窗各构件的名称见（图二）五、门窗施工图设计要求门窗设计是建筑设计的一部分，良好的门窗设计能保证建筑物的良好性能，门窗的设计方案对门窗的安全性能、使用性能、节能环保、寿命、装饰性能等各方面起着决定性的作用。包括门窗的结构计算，如选用型材的载面（几何形状、尺寸、壁厚），玻璃的种类等。门窗设计主要包括以下内容：²确定门窗所用的材料（型材、玻璃、配件等）²确定门窗洞口尺寸、加工尺寸和门窗数量。²确定分格形式及开启形式。²确定安装方式。作为一份完整的施工图，一般具有目录、立面图、设计说明、节点图、构件图、自制备件加工图、材料明细表、五金配件明细表、玻璃表等。1、绘制基本门、窗和组合门、窗的立面图。见（图三）设计说明一般包括如下内容：确定视图（内）外立面、型材规格、型材颜色、主要五金配件名称、型号、玻璃种类厚度、拼樘料的代号、门窗安装有关技术要求等。2、材料明细表（原材料）订料单：在工程中用原材料应有个明细表，一方面提供给材料供应商作为订购材料的依据，另一方面作为工程决算依据，明细表中要列出型材系列、代号、颜色、表面处理方式、长度、数量、材料供应单位名称等。一般情况按照长度为6m来计算支数，大批量特殊长度可定尺，有条件的话可以用软件来优化型材。3、五金配件表五金配件表中要写明名称、代号、规格、数量、材质等。4、玻璃表玻璃表要有规格尺寸、数量、厚度、玻璃种类及颜色和使用窗号等。六、施工图设计中应注意的问题1、设计立面图以前要了解并熟悉建筑图，确定洞口尺寸、加工尺寸、樘数、开启形式、分格方式、型材类型（铝型材表面处理方式）、颜色、系列、外装饰材料及粉刷层厚度等。2、门窗的受力构件应经试验或计算确定，玻璃应根据功能要求选用适当的品种、颜色，玻璃的厚度、面积应经计算确定。玻璃厚度与玻璃槽口配合尺寸应满足有关规范要求。3、同一工程尽量减少门窗规格类型，尽量做到外立面线条沟通，开启尺寸统一，玻璃尺寸统一。4、计开启扇位置及高度应考虑外立面总体效果，同时保证室内开启方便。5、组合窗应与整个建筑物的外立面协调，线条沟通，选择最佳的组合方式。组合窗的洞口应在拼樘料对应位置设预埋件或预留洞。6、设计好的工程，要有设计院或甲方签字认可。如有设计变更，要有甲方来函或传真。七、门窗性能和设计构造的关系1、抗风压性能：是建筑门窗的在基本性能，从设计选用型材时就应考虑门窗受力杆件能否达到门窗所在位置的抗风压性能要求。2、气密性能：门窗气密性能主要取决于以下几个方面²选用型材...
