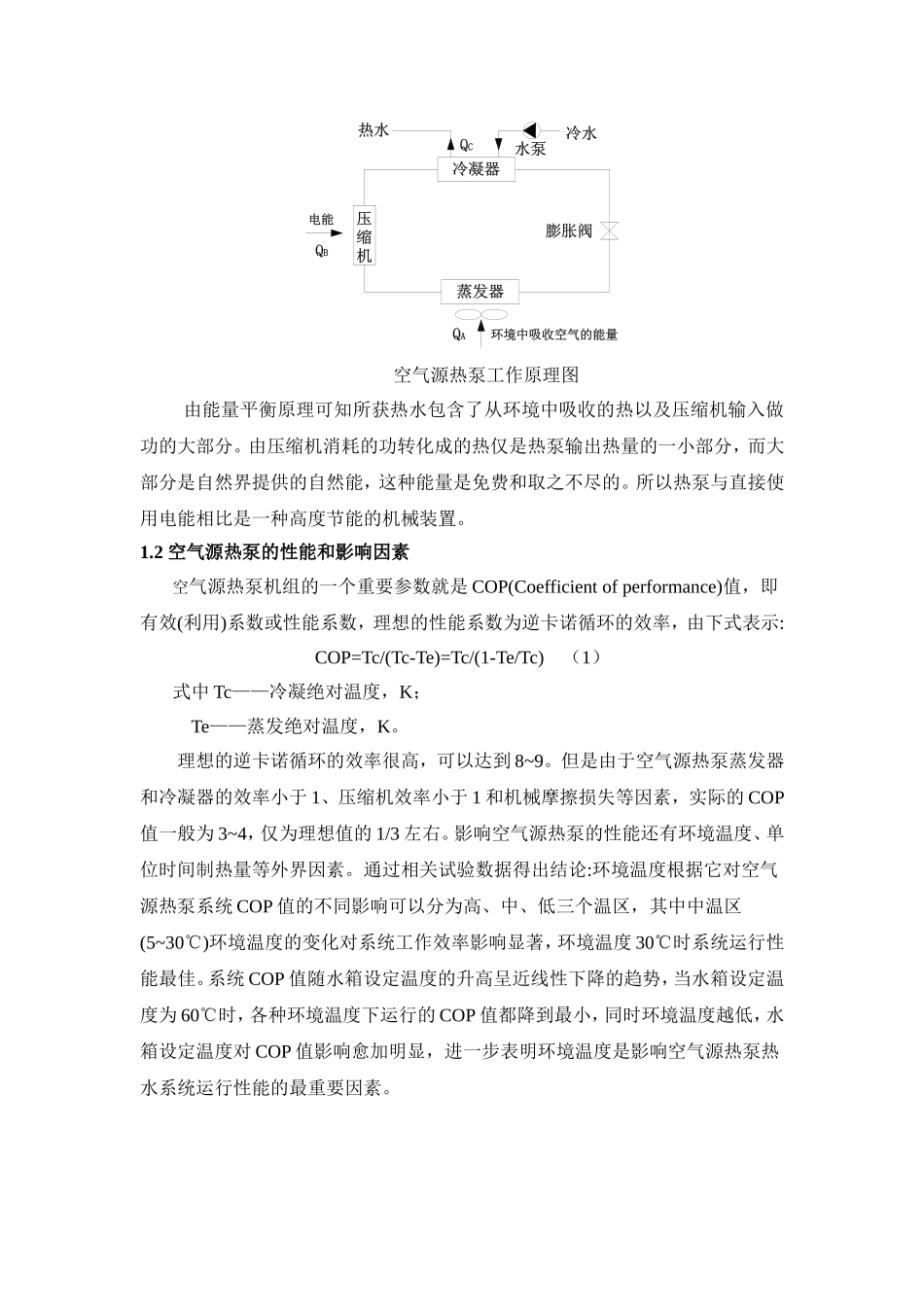

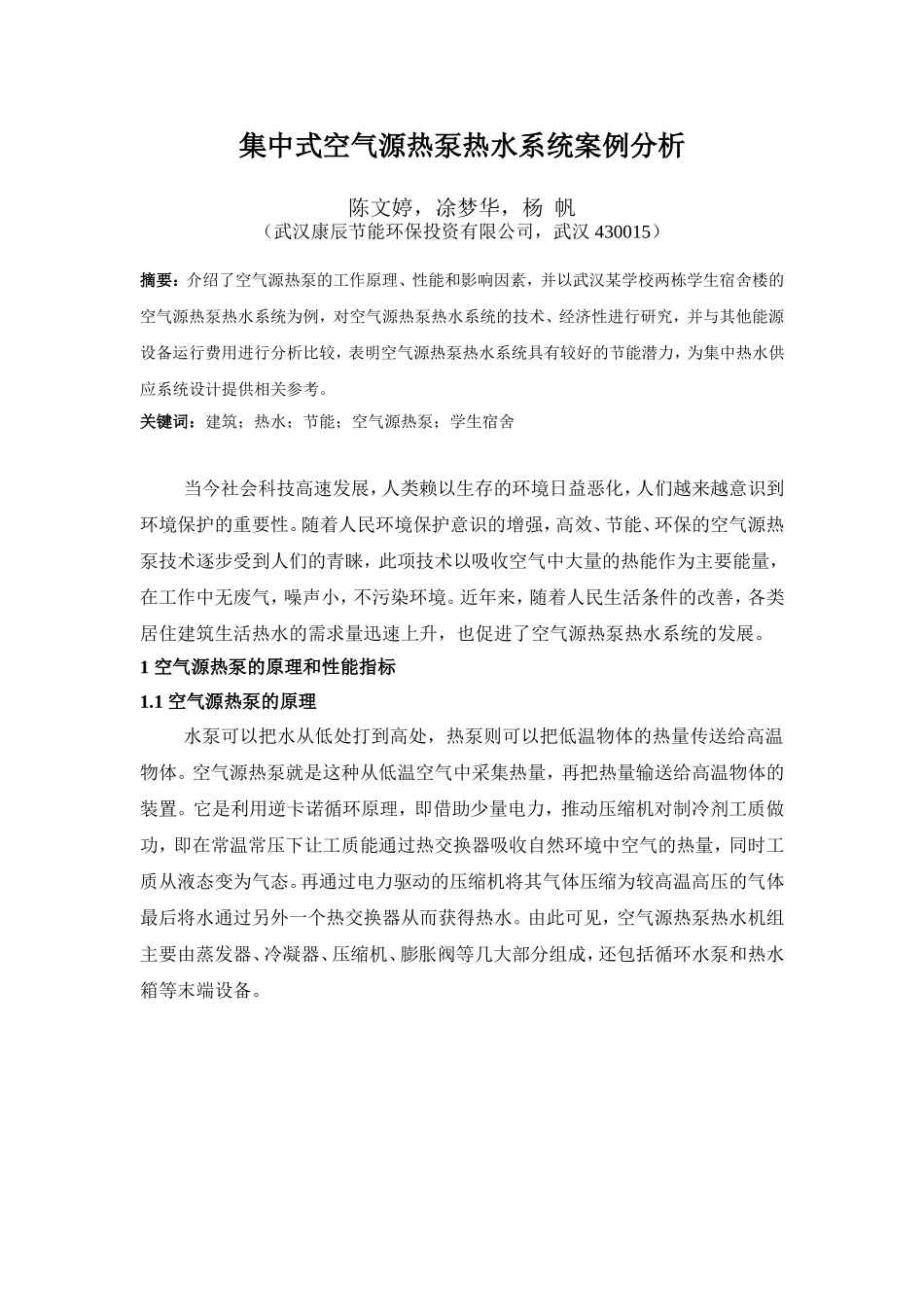

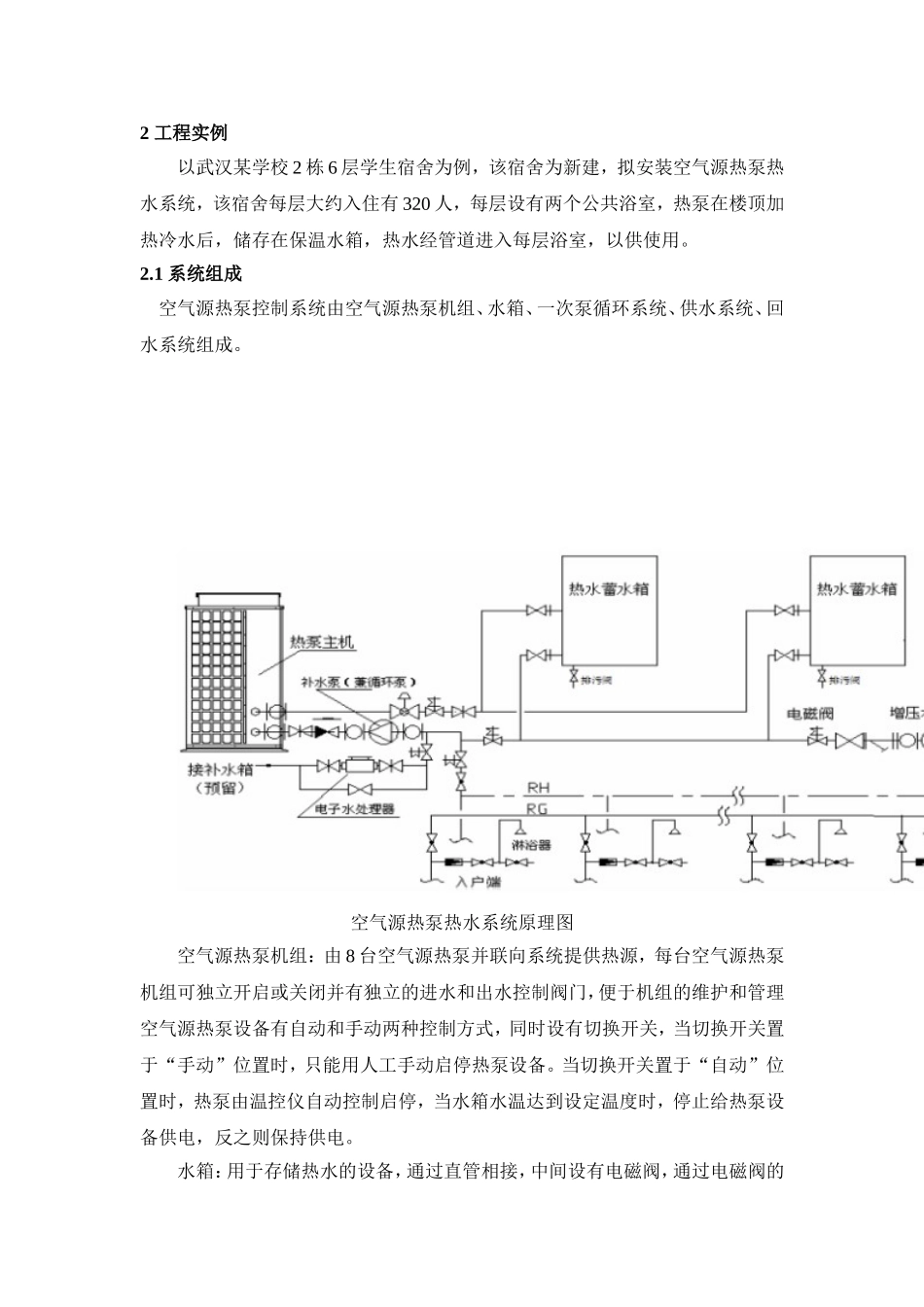

集中式空气源热泵热水系统案例分析陈文婷，凃梦华，杨帆（武汉康辰节能环保投资有限公司，武汉430015）摘要：介绍了空气源热泵的工作原理、性能和影响因素，并以武汉某学校两栋学生宿舍楼的空气源热泵热水系统为例，对空气源热泵热水系统的技术、经济性进行研究，并与其他能源设备运行费用进行分析比较，表明空气源热泵热水系统具有较好的节能潜力，为集中热水供应系统设计提供相关参考。关键词：建筑；热水；节能；空气源热泵；学生宿舍当今社会科技高速发展，人类赖以生存的环境日益恶化，人们越来越意识到环境保护的重要性。随着人民环境保护意识的增强，高效、节能、环保的空气源热泵技术逐步受到人们的青睐，此项技术以吸收空气中大量的热能作为主要能量，在工作中无废气，噪声小，不污染环境。近年来，随着人民生活条件的改善，各类居住建筑生活热水的需求量迅速上升，也促进了空气源热泵热水系统的发展。1空气源热泵的原理和性能指标1.1空气源热泵的原理水泵可以把水从低处打到高处，热泵则可以把低温物体的热量传送给高温物体。空气源热泵就是这种从低温空气中采集热量，再把热量输送给高温物体的装置。它是利用逆卡诺循环原理，即借助少量电力，推动压缩机对制冷剂工质做功，即在常温常压下让工质能通过热交换器吸收自然环境中空气的热量，同时工质从液态变为气态。再通过电力驱动的压缩机将其气体压缩为较高温高压的气体最后将水通过另外一个热交换器从而获得热水。由此可见，空气源热泵热水机组主要由蒸发器、冷凝器、压缩机、膨胀阀等几大部分组成，还包括循环水泵和热水箱等末端设备。空气源热泵工作原理图由能量平衡原理可知所获热水包含了从环境中吸收的热以及压缩机输入做功的大部分。由压缩机消耗的功转化成的热仅是热泵输出热量的一小部分，而大部分是自然界提供的自然能，这种能量是免费和取之不尽的。所以热泵与直接使用电能相比是一种高度节能的机械装置。1.2空气源热泵的性能和影响因素空气源热泵机组的一个重要参数就是COP(Coefficientofperformance)值，即有效(利用)系数或性能系数，理想的性能系数为逆卡诺循环的效率，由下式表示:COP=Tc/(Tc-Te)=Tc/(1-Te/Tc)（1）式中Tc——冷凝绝对温度，K；Te——蒸发绝对温度，K。理想的逆卡诺循环的效率很高，可以达到8~9。但是由于空气源热泵蒸发器和冷凝器的效率小于1、压缩机效率小于1和机械摩擦损失等因素，实际的COP值一般为3~4，仅为理想值的1/3左右。影响空气源热泵的性能还有环境温度、单位时间制热量等外界因素。通过相关试验数据得出结论:环境温度根据它对空气源热泵系统COP值的不同影响可以分为高、中、低三个温区，其中中温区(5~30℃)环境温度的变化对系统工作效率影响显著，环境温度30℃时系统运行性能最佳。系统COP值随水箱设定温度的升高呈近线性下降的趋势，当水箱设定温度为60℃时，各种环境温度下运行的COP值都降到最小，同时环境温度越低，水箱设定温度对COP值影响愈加明显，进一步表明环境温度是影响空气源热泵热水系统运行性能的最重要因素。2工程实例以武汉某学校2栋6层学生宿舍为例，该宿舍为新建，拟安装空气源热泵热水系统，该宿舍每层大约入住有320人，每层设有两个公共浴室，热泵在楼顶加热冷水后，储存在保温水箱，热水经管道进入每层浴室，以供使用。2.1系统组成空气源热泵控制系统由空气源热泵机组、水箱、一次泵循环系统、供水系统、回水系统组成。空气源热泵热水系统原理图空气源热泵机组：由8台空气源热泵并联向系统提供热源，每台空气源热泵机组可独立开启或关闭并有独立的进水和出水控制阀门，便于机组的维护和管理空气源热泵设备有自动和手动两种控制方式，同时设有切换开关，当切换开关置于“手动”位置时，只能用人工手动启停热泵设备。当切换开关置于“自动”位置时，热泵由温控仪自动控制启停，当水箱水温达到设定温度时，停止给热泵设备供电，反之则保持供电。水箱：用于存储热水的设备，通过直管相接，中间设有电磁阀，通过电磁阀的打开与闭合来控制水箱的工作。水箱与一次泵系统、供水系统和回水系统相连，完成水的加热、供应与回流。一次泵循环系统：一次泵循环系统通...
