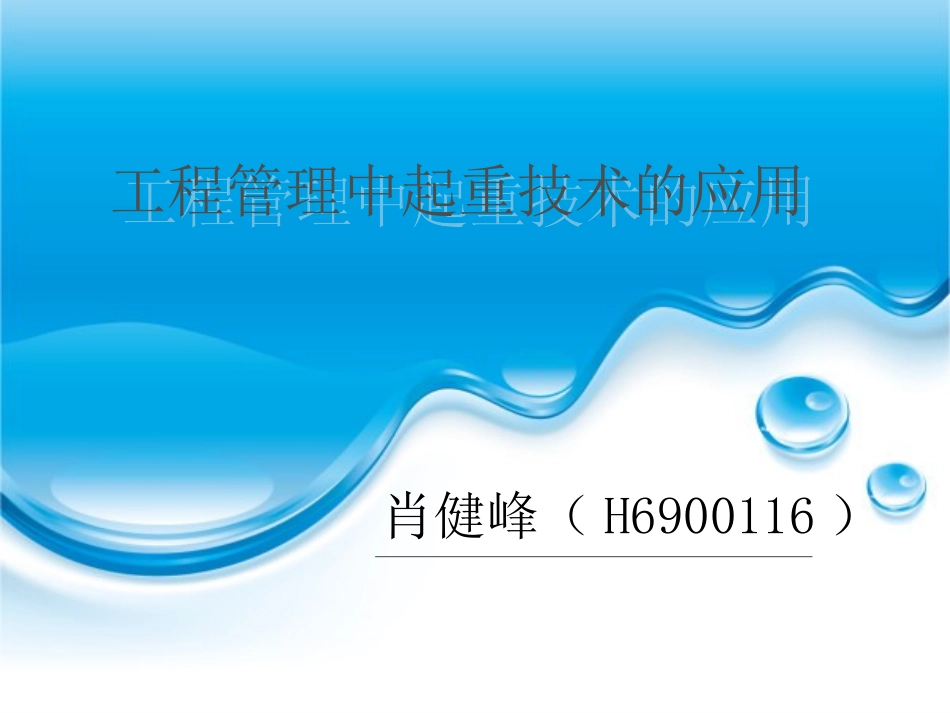

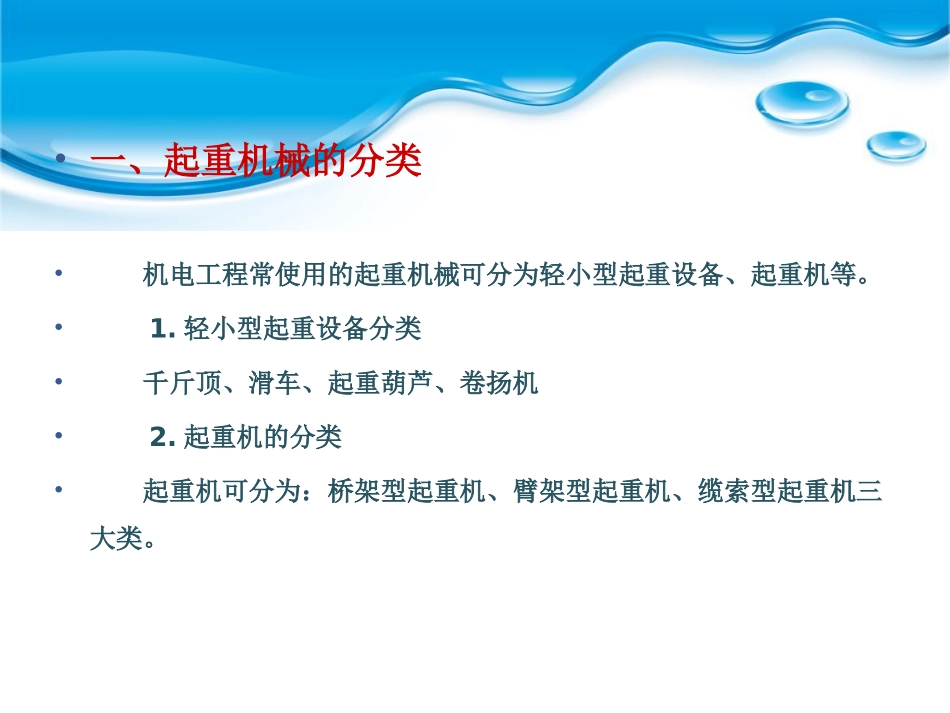

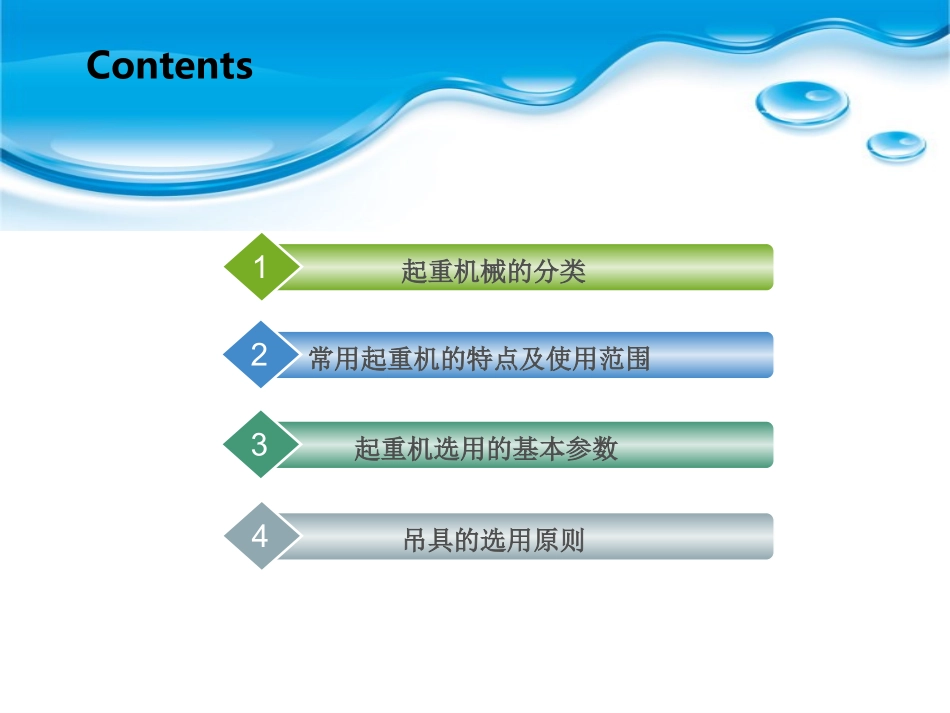

肖健峰（H6900116）工程管理中起重技术的应用工程管理中起重技术的应用Contents起重机械的分类1常用起重机的特点及使用范围2起重机选用的基本参数3吊具的选用原则4•一、起重机械的分类•机电工程常使用的起重机械可分为轻小型起重设备、起重机等。•1.轻小型起重设备分类•千斤顶、滑车、起重葫芦、卷扬机•2.起重机的分类•起重机可分为：桥架型起重机、臂架型起重机、缆索型起重机三大类。•二、常用起重机的特点及适用范围•机电工程常用的起重机有流动式起重机、塔式起重机、桅杆起重机。•1.流动式起重机•特点：适用范围广，机动性好，可以方便地转移场地，但对道路、场地要求较高，台班费较高。适用于单件重量大的大、中型设备、构件的吊装，作业周期短。•2.塔式起重机•适用范围：适用于在某一范围内数量多，而每一单件重量较小的设备、构件吊装，作业周期长。•3.桅杆起重机•属于非标准起重机，其结构简单，起重量大，对场地要求不高，使用成本低，但效率不高。主要适用于某些特重、特高和场地受到特殊限制的吊装。•（三）起重机选用的基本参数•主要有吊装载荷、额定起重量、最大幅度、最大起升高度等，这些参数是制定吊装技术方案的重要依据。•1.吊装载荷•吊装载荷的组成：被吊物（设备或构件）在吊装状态下的重量和吊、索具重量（流动式起重机一般还应包括吊钩重量和从臂架头部垂下至吊钩的起升钢丝绳重量）。例如，履带起重机的吊装载荷为被吊设备（包括加固、吊耳等）和吊索（绳扣）重量、吊钩滑轮组重量和从臂架头部垂下的起升钢丝绳重量的总和。•2吊装计算载荷•（1）动载荷系数•起重机在吊装重物的运动过程中所产生的对起吊机具负载的影响而计入的系数。•一般取动载系数k1＝1.1。•（2）不均衡载荷系数•在多分支（多台起重机、多套滑轮组等）共同抬吊一个重物时，由于起重机械之间的相互运动可能产生作用于起重机械、重物和吊索上的附加载荷，或者由于工作不同步，各分支往往不能完全按设定比例承担载荷，在起重工程中，以不均衡载荷系数计入其影响。•一般取不均衡载荷系数k2＝1.1～1.25•（3）吊装计算载荷•单台起重机起吊：Qj=k1×Q•多台起重机起吊，每一台：Qj=k1×k2×Q•式中Qj——起重机的计算载荷；•Q——分配到一台起重机的吊装载荷，包括所承受的设备重量及起重机索、吊具重量。•[讲义编号NODE95084900102200000108：针对本讲义提问]•3.额定起重量•在确定回转半径和起升高度后，起重机能安全起吊的重量。额定起重量应大于计算载荷。••4.最大幅度•最大幅度即起重机的最大吊装回转半径，即额定起重量条件下的吊装回转半径。•5.最大起升高度•起重机最大起重高度应满足下式要求：•H＞h1+h2+h3+h4•一般取不均衡载荷系数k2＝1.1～1.25（注意：对于多台起重机共同抬吊设备，由于存在工作不同步而超载的现象，单纯考虑不均衡载荷系数是不够的，还必须根据工艺过程进行具体分析，采取相应措施）。•（四）吊具的选用原则•一、钢丝绳•钢丝绳的选用主要考虑以下几点：•1.钢丝绳钢丝的强度极限•2.钢丝绳的规格：钢丝绳是由高碳钢丝制成。•3.钢丝绳的直径：在同等直径下，6×19钢丝绳中的钢丝直径较大，强度较高，但柔性差，常用作缆风绳。6×61钢丝绳中的钢丝最细，柔性好，但强度较低，常用来做吊索。6×37钢丝绳的性能介于上述二者之间。后两种规格钢丝绳常用作穿过滑轮组牵引运行的跑绳和吊索。吊索俗称千斤绳或绳扣，用于连接起重机吊钩和被吊装设备。•4.安全系数•钢丝绳做缆风绳的安全系数不小于3.5，做滑轮组跑绳的安全系数一般不小于5，做吊索的安全系数一般不小于8，如果用于载人，则安全系数不小于12～14。•5.钢丝绳的许用拉力T计算公式•T＝P/K(吊装方案P—钢丝绳许用拉破力K—安全系数)
