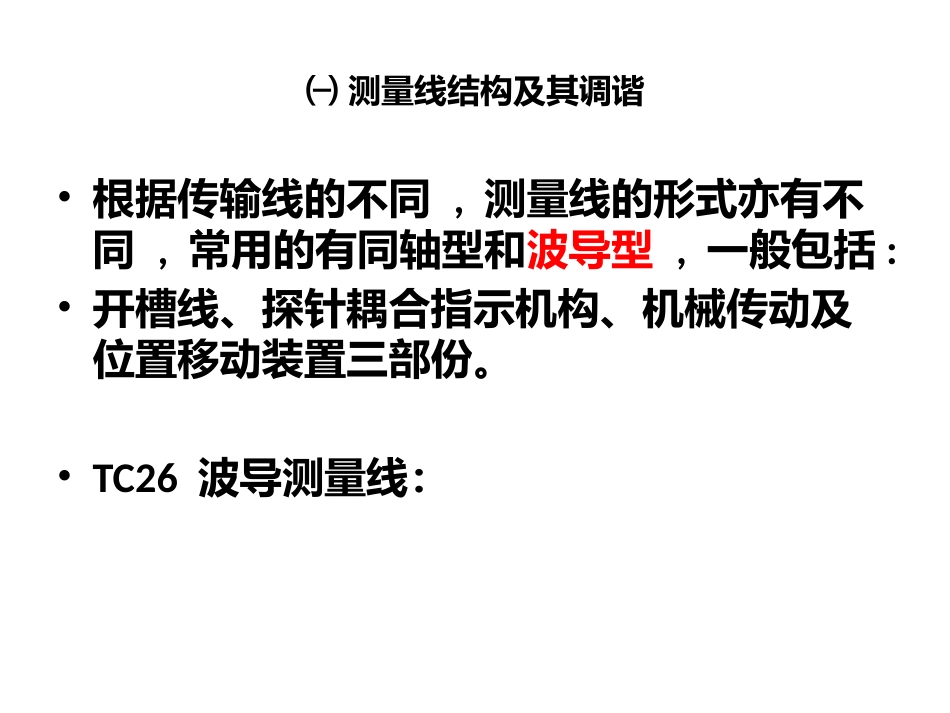

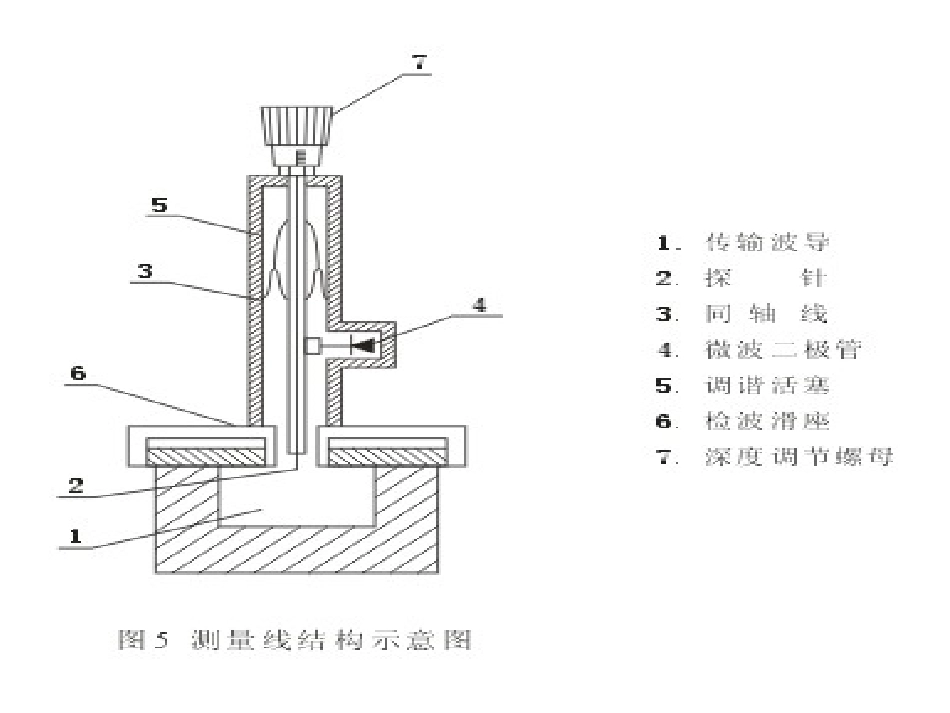

工程电磁场实验李进㈠测量线结构及其调谐•根据传输线的不同,测量线的形式亦有不同,常用的有同轴型和波导型,一般包括:•开槽线、探针耦合指示机构、机械传动及位置移动装置三部份。•TC26波导测量线：•1.开槽线:在矩形波导的宽边(上面)正中平行于波导(或同轴线)的轴线开一条窄缝，由于很少切割电流,因而开槽对波导内的场分布影响很小，槽长有几个半波长,以•便测量。•2.探头部分:包括探针耦合、调谐装置及晶体检波器。•金属探针垂直伸入波导(或同轴线)槽缝少许，由于它与电力线平行耦合的结果产生大小正比于该处场强的感应电压,耦合出一部分电磁场能量，经调谐腔体送至晶体检波器检波后输出直流或低频电流，由微安表或测量放大器指示。••探针的几何尺寸要足够细,以使探针在波导中的影响可以忽略不计,插入深度可调，一般插入深度为波导窄边的(5～10)%。•3.机械传动及位置移动装置:探头固定在托架上,依靠齿轮齿条的传动,可使探针沿开槽线移动,以便检测相应各点的场分布。•探针位置由游标尺读数,精度可0.05mm,若借助于百分表,精度达0.01mm。•正确使用测量线是提高测量精度的重要方面,它包括探针穿伸度的调整和探头的调谐。•从理论上说,探针在波导中可等效为一并联导纳Y=G+jB.•其等效电导G反映了探针吸收功率的大小,因而G的存在将使所测得的驻波比小于真实值;等效电纳B反映了探针在波导中所产生的反射对驻波场的影响,因而将使驻波相位发生偏移,也即使驻波最大点与最小点的位置发生偏移,因而驻波图形产生倾斜。•探针插入愈深，影响亦愈大。•要减少或消除这些影响,就要减小探针的穿伸度和正确调谐探头的谐振腔。•但穿伸度的减小必然会影响输出指示的灵敏度，因而必须适当地调整。•一般是旋到底后退出2圈半为宜。•探头的调谐是十分重要的，既可以消除电纳B的影响，又可以提高测试灵敏度，调谐方法为：•当测量线端接不匹配负载时，将测量线探针置于波腹点,调节调谐腔体活塞,使输出指示最大；或在测量线终端接匹配负载，调腔体活塞，使输出指示最大。这时对应的B=0，G为最大。•当源的工作频率变化时，须重新调谐。微波测量系统的连接与调整•微波测量，首先必须正确连接与调整微波测量系统。图6.2是实验室常用的微波测量系统，为了便于操作，信号源通常位于左侧，待测元件接在右侧。连接系统要求平稳，各元件接头对准。•晶体检波器输出引线应该远离电源和输入线路，以免干扰。如果系统连接不当，将会影响测量精度，产生误差。•系统调整主要指测量线的调整以及晶体检波器的校准。成套产品包括:单位数量E-H阻抗调配器定向耦合器可变衰减器(附衰减曲线对照表)晶体检波器(附输出电缆)匹配负载波导同轴转换90°H波导可变短路器直波导只只只只只只只只只只1111111111BD-20A型波导元件（FB-100：22.86×10.16）名称性能标准信号发生器波导测量线波导元件数显微瓦功率计波导功率探头频率计选频放大器f：7.5～12.4GHzP≥5mW剩余驻波比≤1.03含9种常用元件含GX2-N8波导探头一只频率精度：δ≤0.3%1KHz方波、增益：0～60dB表1.基础配套仪器•⑴魔T•⑵单螺调配器•⑶90°扭波导•⑷90°E面弯波导•⑸波导开关•⑹E-T型接头•⑺H-T型接头•⑻EH-T型接头•⑼双脊宽带喇叭天线(同轴)•⑽角锥天线（波导）•⑾容性或感性两端口元件•高方向定向耦合器（D＞30dB）*适用于反射计探针电路调谐：当波导中存在不均匀性或负载不匹配时，波导中将出现驻波。测量驻波特性的仪器为驻波测量线（简称测量线）。探针调节的方法：将探针穿透深度放在适当位置（通常在1.5～2mm，）。探头调谐活塞的调节：调节（侧立小园盘）探头调谐活塞使选放指示最大，调谐的过程就是减小探针反射对驻波图形的影响和提高测量系统灵敏度的过程，这是减小驻波测量误差的关键，必须认真调整。另外当改变信号发生器频率或探针插入深度时，由于探针电纳Yp相应改变，必须重新进行探针调谐。波导波长测量理论•波导波长测量理论•测量波长常用的方法有谐振法和驻波分布法。•前者用谐振式波长计测量，后者是用驻波测量线测量波导波长。•方法1:当测量线终端短路时，传输线上呈现出纯驻波，移动测量探针，测出相邻两个驻波节...
