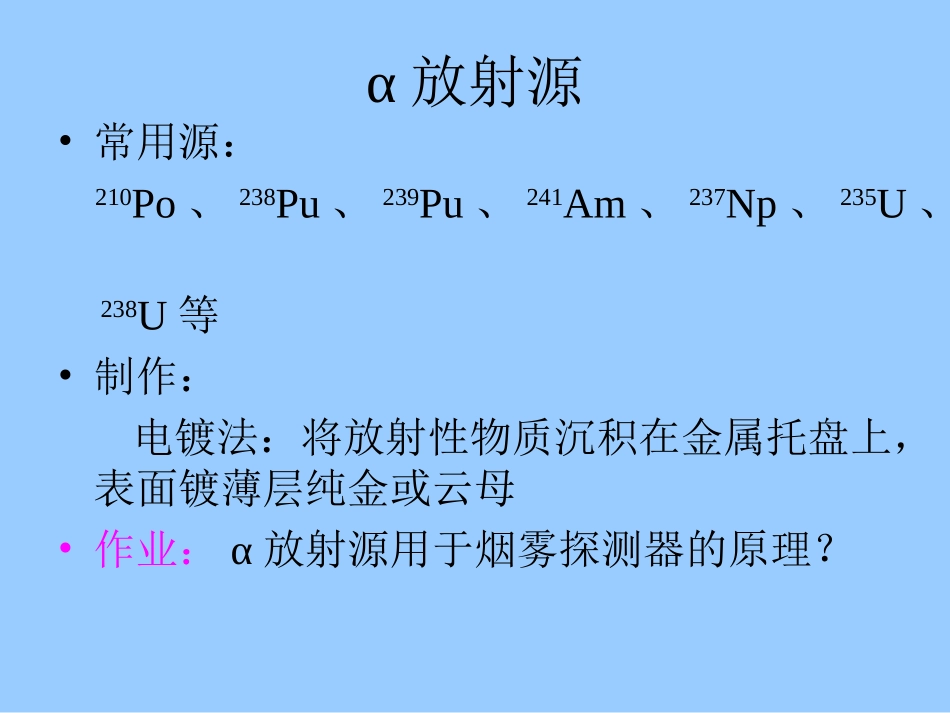

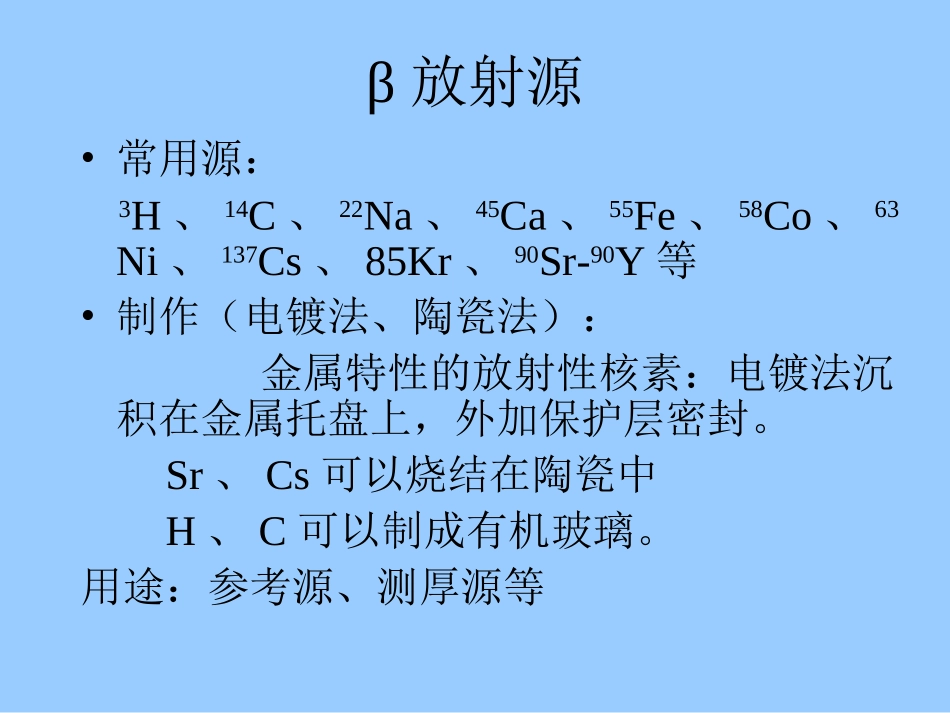

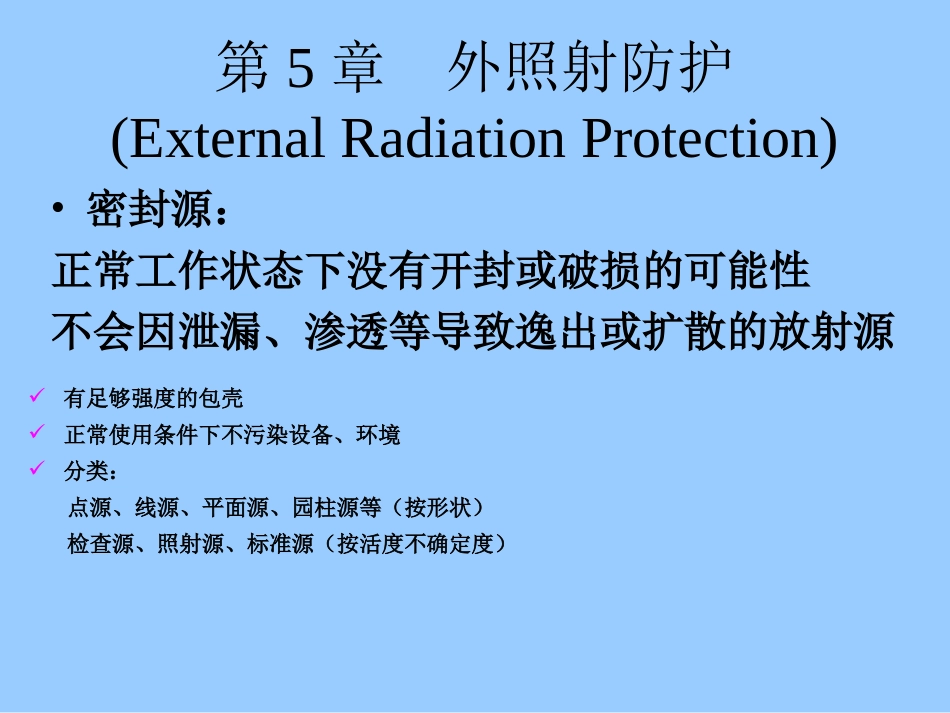

第5章外照射防护(ExternalRadiationProtection)•密封源：正常工作状态下没有开封或破损的可能性不会因泄漏、渗透等导致逸出或扩散的放射源有足够强度的包壳正常使用条件下不污染设备、环境分类：点源、线源、平面源、园柱源等（按形状）检查源、照射源、标准源（按活度不确定度）α放射源•常用源：210Po、238Pu、239Pu、241Am、237Np、235U、238U等•制作：电镀法：将放射性物质沉积在金属托盘上，表面镀薄层纯金或云母•作业：α放射源用于烟雾探测器的原理？β放射源•常用源：3H、14C、22Na、45Ca、55Fe、58Co、63Ni、137Cs、85Kr、90Sr-90Y等•制作（电镀法、陶瓷法）：金属特性的放射性核素：电镀法沉积在金属托盘上，外加保护层密封。Sr、Cs可以烧结在陶瓷中H、C可以制成有机玻璃。用途：参考源、测厚源等γ放射源•常用源：60Co、137Cs、192Ir、•制作：不锈钢或铂铱合金密封壳•用途：医疗照射、工业照射、工业照相及辐射仪表等辐射场•定义：辐射源产生的发生电离辐射作用的空间范围组成粒子的类型、方向分布、能量分布•分类：单一场、混合场内外照射的不同特点照射方式辐射源类型危害方式常见致电离粒子照射特点内照射外照射开放源密封源电离、化学毒性电离α、β高能β、γ、x、n持续间断外照射防护基本原则（1）时间防护(Time)累积剂量与受照时间成正比措施：充分准备，减少受照时间（2）距离防护(Distance)剂量率与距离的平方成反比措施：远距离操作任何源不能直接用手操作；注意β射线防护外照射防护基本原则：（3）屏蔽防护(Shielding)设置屏蔽体屏蔽材料和厚度的选择：辐射源的类型、射线能量、活度等屏蔽材料选择的一般原则射线类型作用形式材料选择原则常用屏蔽材料α电离、激发一般低Z材料β电离、激发、轫致辐射低Z材料+高Z材料铝、有机玻璃、混凝土、铅γ、χ光电、康普顿、电子对高Z材料、铅、铁、钨混凝土、砖中子弹性、非弹性、吸收含H低Z材料、含硼材料水、石蜡、含硼聚乙烯屏蔽方式•固定式：防护墙（迷路）、防护门、观察窗•移动式：包装容器、手套箱、防护屏铅砖、铅围裙、眼镜等窄束γ射线在物质中的减弱规律•窄束的概念（narrowbeam）：不包含散射成分的射线束•单能γ射线在物质中的减弱规律deII0I，I0：设置屏蔽前后的剂量率（强度）d：屏蔽层厚度（cm）线衰减系数：Linearattenuationcoefficient（cm-1）/m质量衰减系数（cm2/g）两个常用的概念•能谱的硬化：随着通过物质厚度的增加，不易被减弱的“硬成分”所占比重越来越大的现象。•平均自由程：线减弱系数的倒数称为光子在物质中的平均自由程。即λ=1/μ。表示光子每经过一次相互作用之前，在物质中所穿行的平均厚度。/0deNN宽束(broadbeam)辐射的衰减dBeII0B：累积因子（build-upfactor)描述散射光子影响的物理量。表示某一点散射光子数所占份额B取决于：光子能量，屏蔽材料的原子数，屏蔽层厚度，屏蔽层几何条件B值可以查表求得屏蔽计算中常用的几个参数•减弱倍数K：辐射场中某点处没有设置屏蔽层时的当量剂量率H(0)，与设置厚度为d的屏蔽层后的当量剂量率H(d)的比值。K=H(0)/H(d)=eμd/B(Eγ，μd)表示屏蔽材料对辐射的屏蔽能力。无量纲。半减弱厚度与十倍减弱厚度•半减弱厚度△1/2：halfvaluethickness将入射光子数减弱一半所需的屏蔽层厚度•十倍减弱厚度△1/10：tenthvaluethickness将入射光子数减弱到十分之一所需的屏蔽层厚度2/110/110/12/132.3301.0常用γ射线的△1/2，△1/10（cm）核素铅钢铁混凝土△1/2△1/10△1/2△1/10△1/2△1/10Co-601.242.06.76.120.3Cs-1370.72.21.55.04.916.3Ra-2261.34.42.17.17.023.3点源的屏蔽计算•直接用公式计算dBeII0•利用减弱倍数法计算BeIIKd0•利用半减弱厚度计算令K=2n，则n=logK/log2屏蔽厚度d=n△1/2例题1将Co-60所产生的剂量减弱2000倍，所需铅防护层厚度是多少？解：已知K=2×103，查表得Co-60的△1/2=1.2cm则：n=（log2×103)/log2=11R=n×△1/2=11×1.2=13.2cm例题2要建筑一个Co-60辐照室，源活度为3754居里，墙外容许照射率为0.25mR/h,若用混凝土建筑，需要屏蔽...
