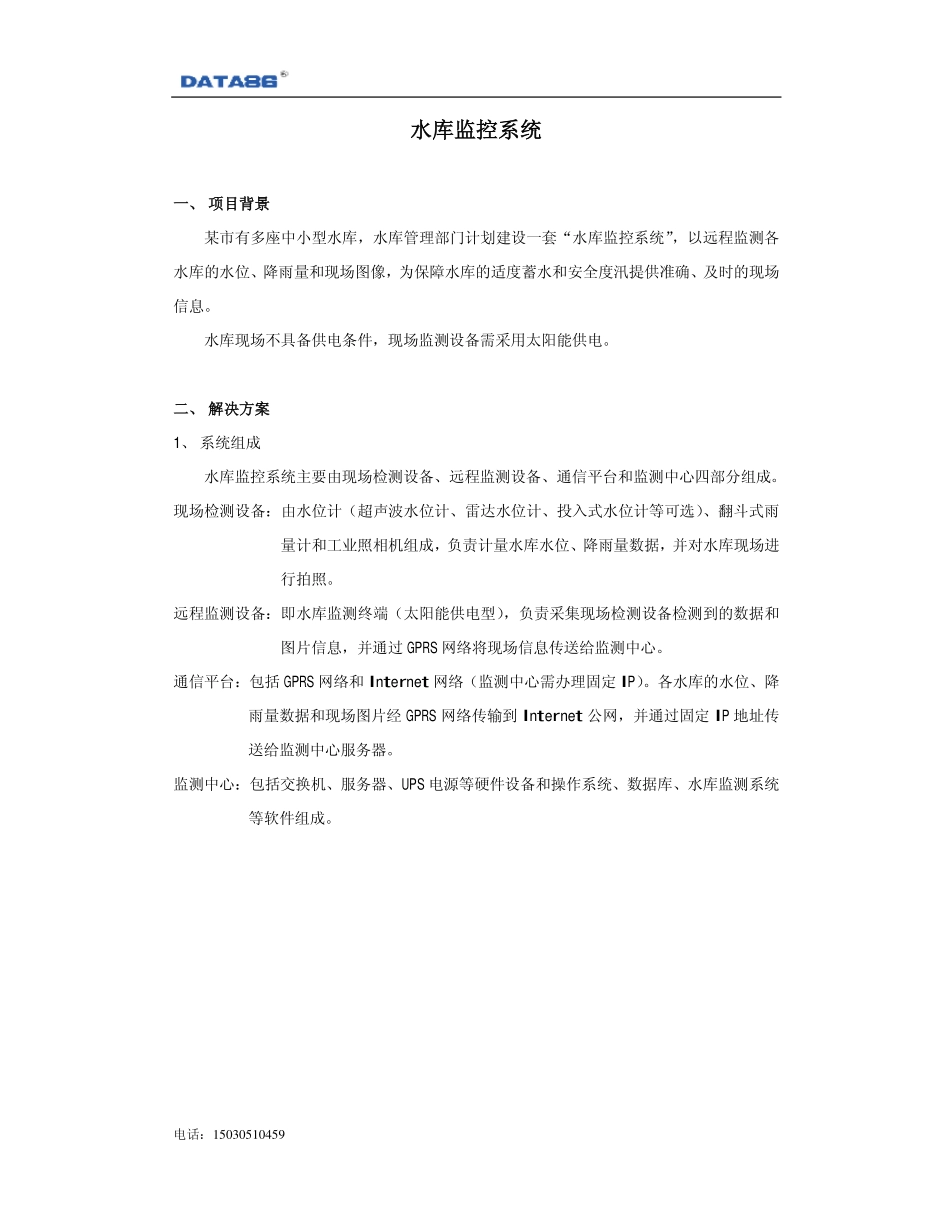

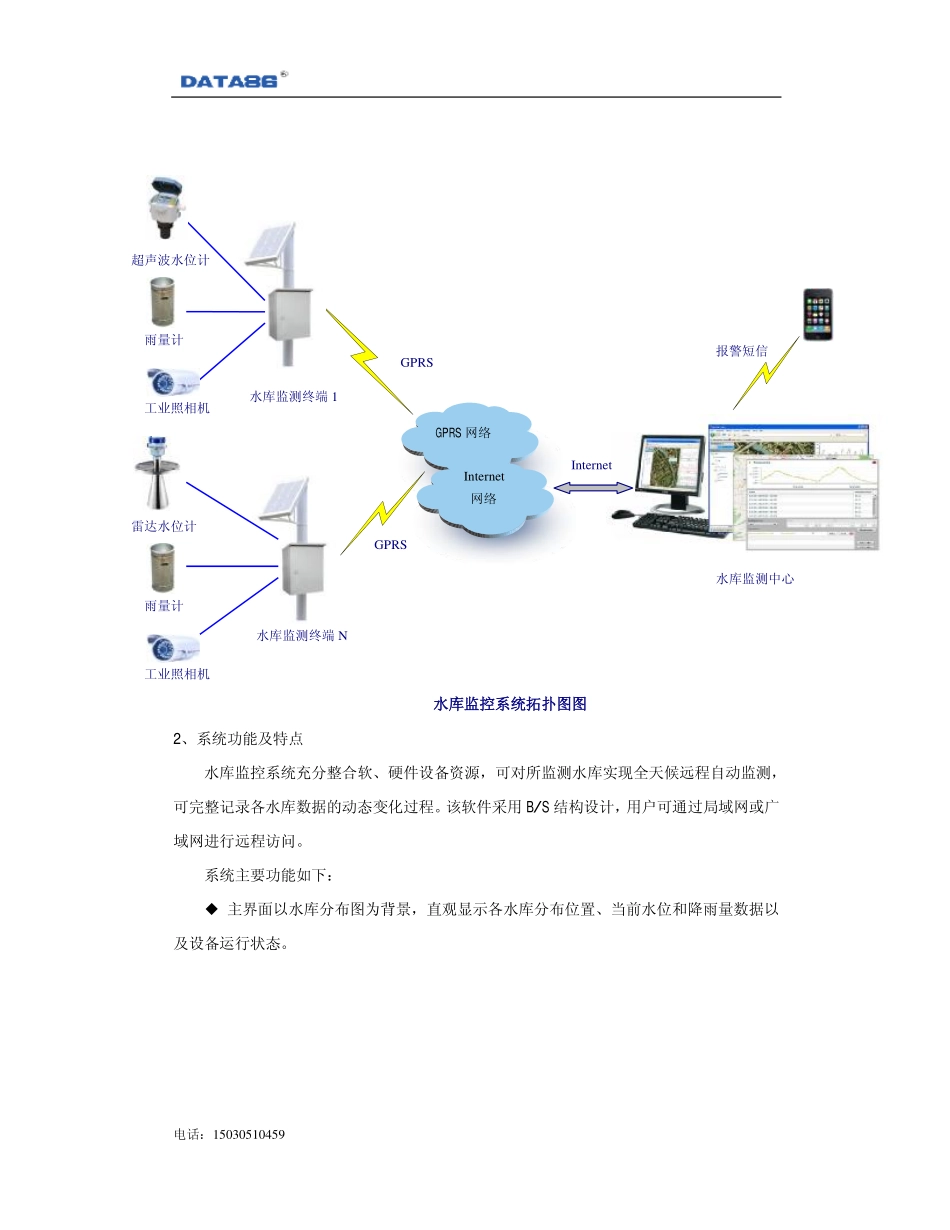

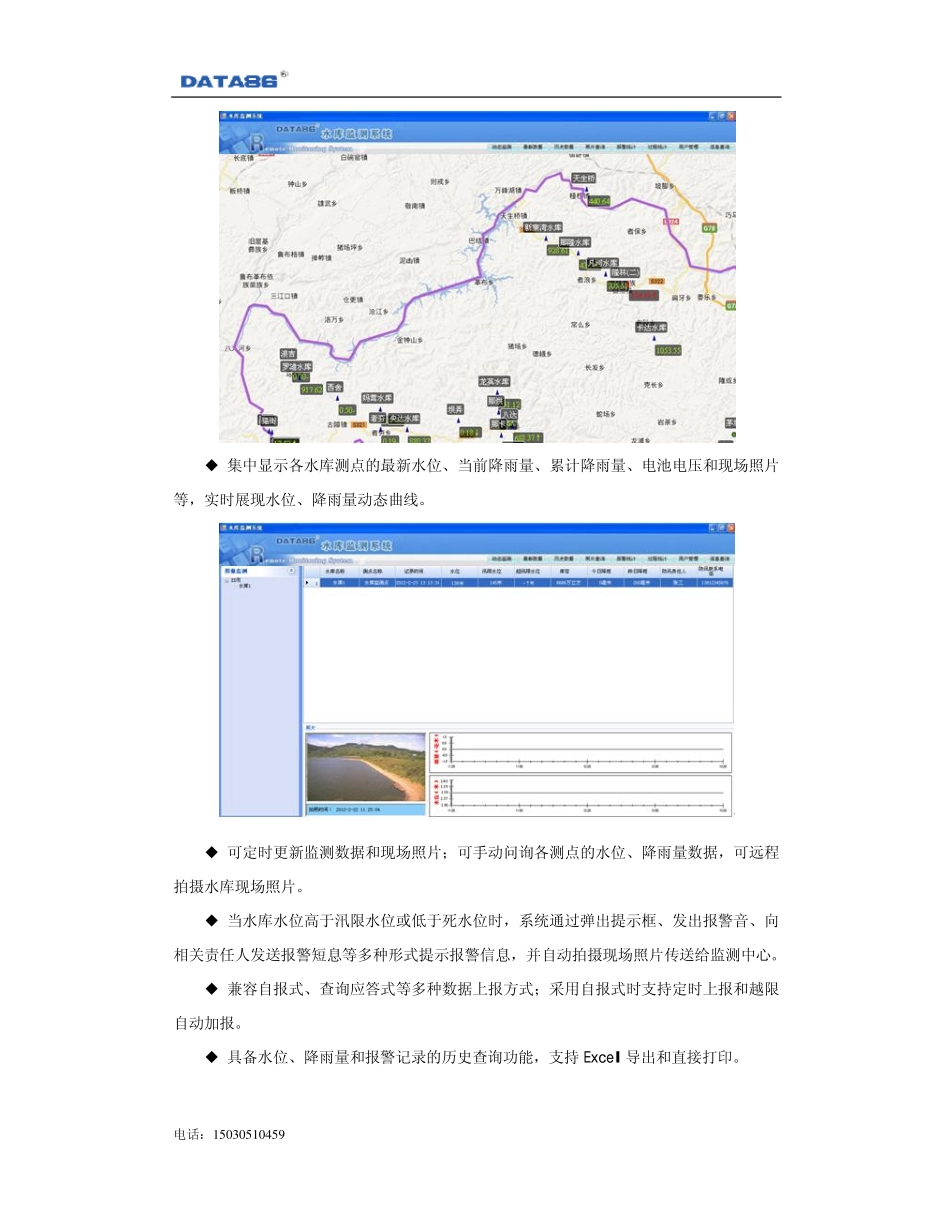

电话：15030510459水库监控系统一、项目背景某市有多座中小型水库，水库管理部门计划建设一套“水库监控系统”，以远程监测各水库的水位、降雨量和现场图像，为保障水库的适度蓄水和安全度汛提供准确、及时的现场信息。水库现场不具备供电条件，现场监测设备需采用太阳能供电。二、解决方案1、系统组成水库监控系统主要由现场检测设备、远程监测设备、通信平台和监测中心四部分组成。现场检测设备：由水位计（超声波水位计、雷达水位计、投入式水位计等可选）、翻斗式雨量计和工业照相机组成，负责计量水库水位、降雨量数据，并对水库现场进行拍照。远程监测设备：即水库监测终端（太阳能供电型），负责采集现场检测设备检测到的数据和图片信息，并通过GPRS网络将现场信息传送给监测中心。通信平台：包括GPRS网络和Internet网络（监测中心需办理固定IP）。各水库的水位、降雨量数据和现场图片经GPRS网络传输到Internet公网，并通过固定IP地址传送给监测中心服务器。监测中心：包括交换机、服务器、UPS电源等硬件设备和操作系统、数据库、水库监测系统等软件组成。电话：150305104592、系统功能及特点水库监控系统充分整合软、硬件设备资源，可对所监测水库实现全天候远程自动监测，可完整记录各水库数据的动态变化过程。该软件采用B/S结构设计，用户可通过局域网或广域网进行远程访问。系统主要功能如下：◆主界面以水库分布图为背景，直观显示各水库分布位置、当前水位和降雨量数据以及设备运行状态。水库监控系统拓扑图图GPRS水库监测终端1超声波水位计雨量计工业照相机水库监测中心InternetGPRS网络Internet网络报警短信GPRS工业照相机雷达水位计雨量计水库监测终端N电话：15030510459◆集中显示各水库测点的最新水位、当前降雨量、累计降雨量、电池电压和现场照片等，实时展现水位、降雨量动态曲线。◆可定时更新监测数据和现场照片；可手动问询各测点的水位、降雨量数据，可远程拍摄水库现场照片。◆当水库水位高于汛限水位或低于死水位时，系统通过弹出提示框、发出报警音、向相关责任人发送报警短息等多种形式提示报警信息，并自动拍摄现场照片传送给监测中心。◆兼容自报式、查询应答式等多种数据上报方式；采用自报式时支持定时上报和越限自动加报。◆具备水位、降雨量和报警记录的历史查询功能，支持Excel导出和直接打印。电话：15030510459◆可任意设定起始时间，查询时段内的报警照片。◆可按照时、日、月、旬、年等时间段生成水位、降雨量统计报表；可自动生成水位、降雨量过程曲线。◆水库监测终端（详细了解）支持在线设置参数、在线升级和自动校时功能。◆水库监测终端可存储不少于1年的历史数据，掉电不丢失；支持人工置数和历史记录本地下载功能。电话：150305104593、水库监测现场图片展示水库监测现场1水库监测现场24、系统配置（1）监测中心配置硬件设备：设备名称设备规格数量(套)备注服务器内存≥4G；硬盘≥1TG。1选配交换机——1硬件防火墙——1选配UPS电源3KVA1选配网络机柜——1选配工控机内存≥2G；硬盘≥500G。1工作台——1选配音箱——1显示大屏大尺寸液晶电视或拼接屏1选配短信报警模块DATA-61071SIM卡中国移动1电话：15030510459系统软件：名称规格数量(套)备注操作系统软件MicrosoftWindowsServer2003企业版1数据库软件MicrosoftSQLServer2000SP4企业版1水库监测系统软件DATA-SW011（2）监测现场配置（以单个测点为例）设备类型设备名称设备规格数量（套)备注超声波水位计DC12V供电，4~20mA输出。1水位计类型可选翻斗式雨量计脉冲信号输出1现场检测设备工业照相机DC5V供电，RS485输出。1远程监测设备水库监测终端DATA-92011太阳能电池板12V/20W1太阳能充电控制器12V/10A1太阳能供电单元蓄电池12V/24AH1设备安装杆及支架根据现场环境设计1避雷针和接地网根据现场环境设计1其他设备安装线缆及辅材1三、总结水库监控系统充分结合用户需求和水库现场情况，采用了独特的低功耗监测设备，不仅节省了设备成本，而且降低了施工难度。水库监控系统在充分满足用户需求的基础上，还设计了趋势分析、短信报警、多中心监测等功能，真正做到了水库水雨情的实时监测，实现了水库信息化管理。该系统在保障人民生命、财产安全方面，也发挥了重大作用。
