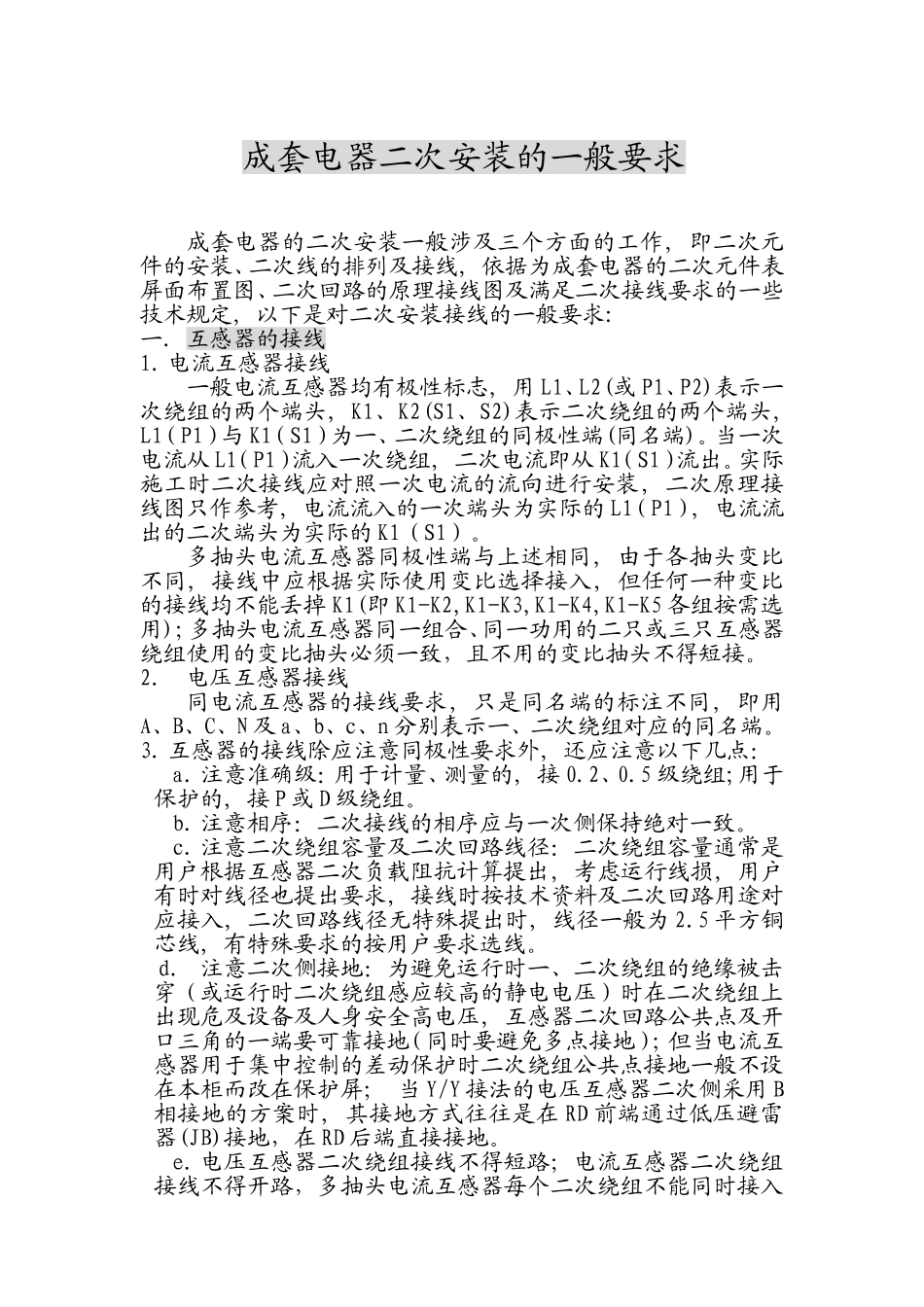

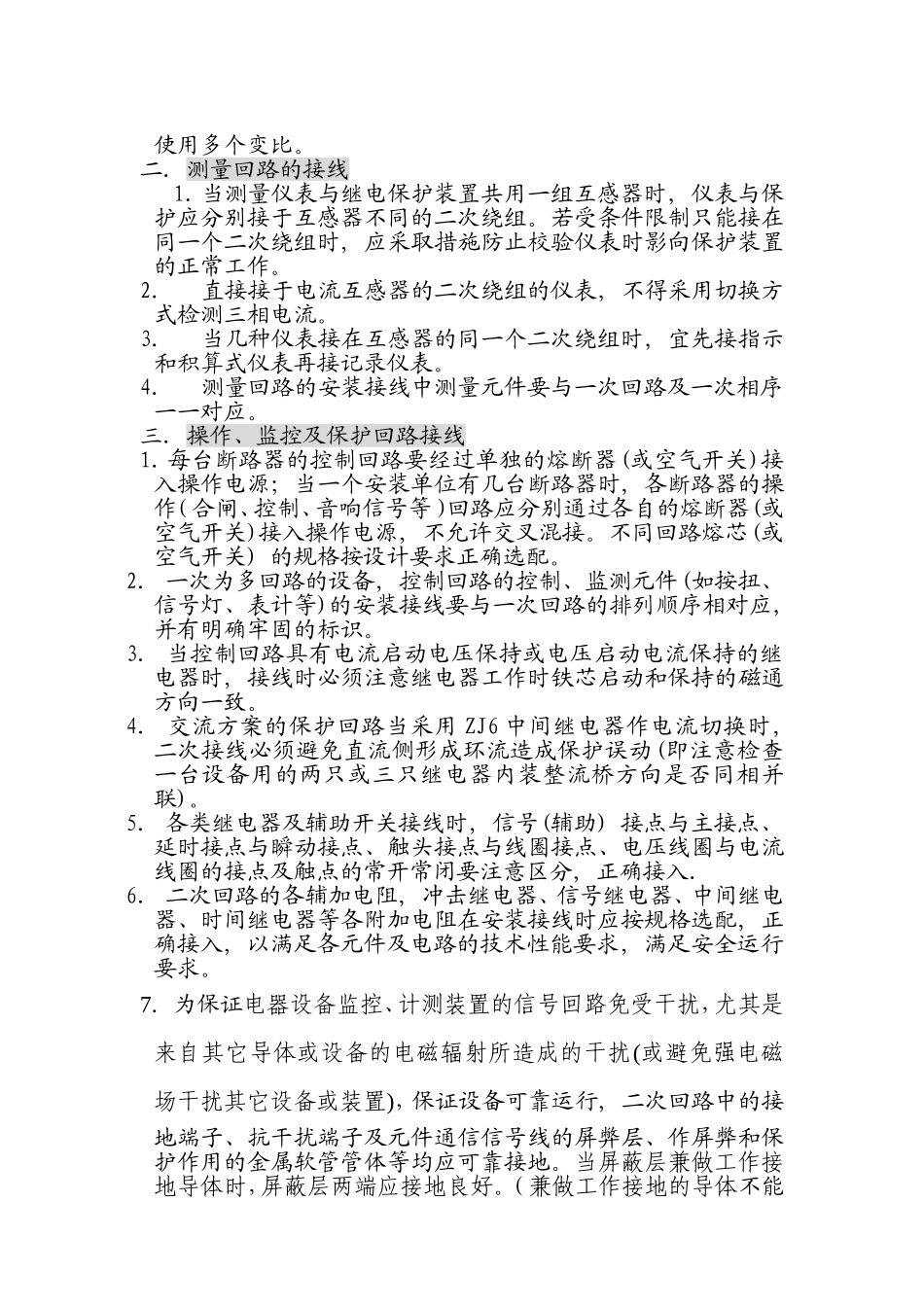

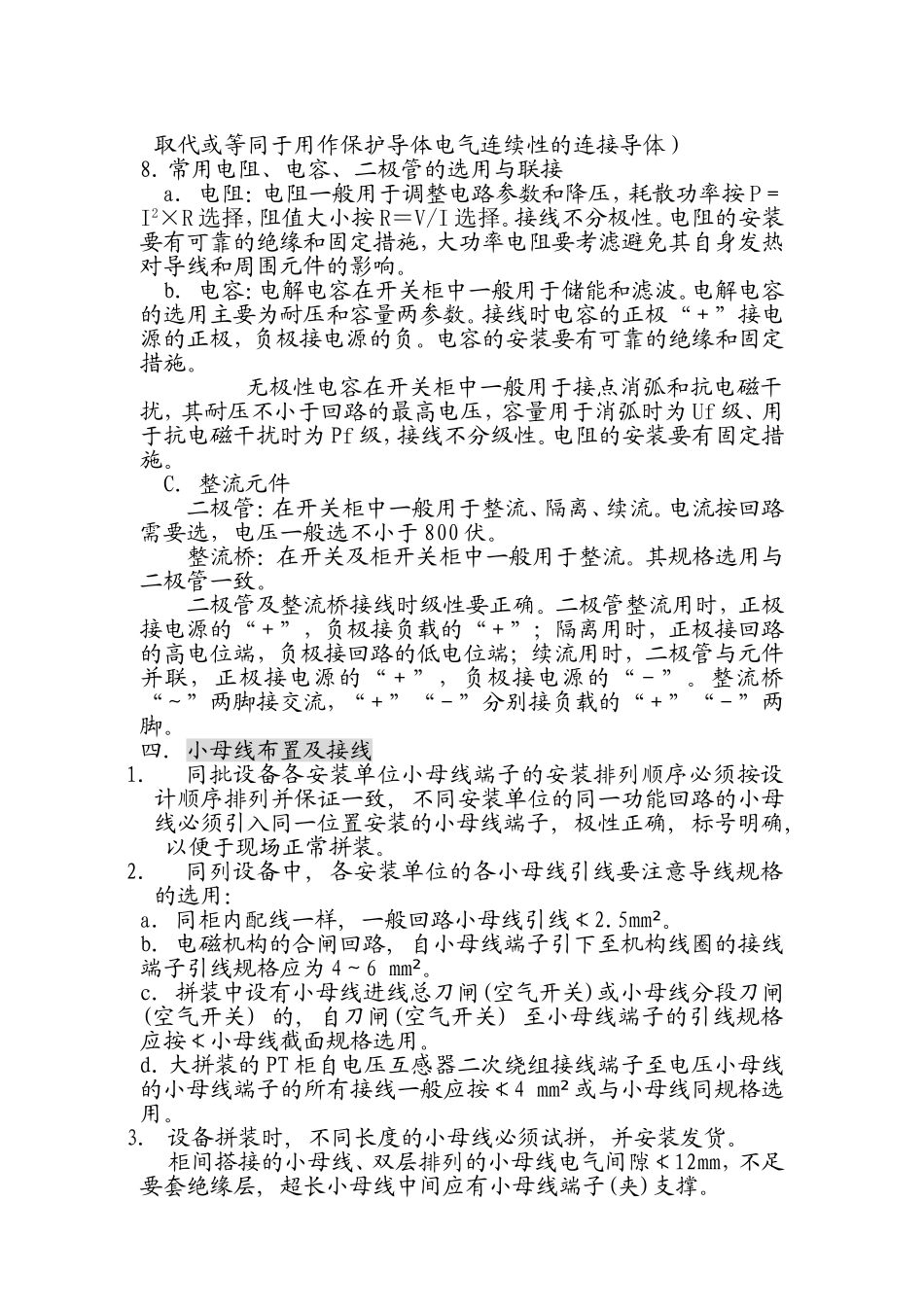

成套电器二次安装的一般要求成套电器的二次安装一般涉及三个方面的工作,即二次元件的安装、二次线的排列及接线,依据为成套电器的二次元件表屏面布置图、二次回路的原理接线图及满足二次接线要求的一些技术规定,以下是对二次安装接线的一般要求:一.互感器的接线1.电流互感器接线一般电流互感器均有极性标志,用L1、L2(或P1、P2)表示一次绕组的两个端头,K1、K2(S1、S2)表示二次绕组的两个端头,L1（P1）与K1（S1）为一、二次绕组的同极性端(同名端)。当一次电流从L1（P1）流入一次绕组,二次电流即从K1（S1）流出。实际施工时二次接线应对照一次电流的流向进行安装,二次原理接线图只作参考,电流流入的一次端头为实际的L1（P1）,电流流出的二次端头为实际的K1（S1）。多抽头电流互感器同极性端与上述相同,由于各抽头变比不同,接线中应根据实际使用变比选择接入,但任何一种变比的接线均不能丢掉K1(即K1-K2,K1-K3,K1-K4,K1-K5各组按需选用)；多抽头电流互感器同一组合、同一功用的二只或三只互感器绕组使用的变比抽头必须一致，且不用的变比抽头不得短接。2.电压互感器接线同电流互感器的接线要求,只是同名端的标注不同,即用A、B、C、N及a、b、c、n分别表示一、二次绕组对应的同名端。3.互感器的接线除应注意同极性要求外,还应注意以下几点：a.注意准确级：用于计量、测量的,接0.2、0.5级绕组;用于保护的,接P或D级绕组。b.注意相序：二次接线的相序应与一次侧保持绝对一致。c.注意二次绕组容量及二次回路线径：二次绕组容量通常是用户根据互感器二次负载阻抗计算提出,考虑运行线损,用户有时对线径也提出要求,接线时按技术资料及二次回路用途对应接入,二次回路线径无特殊提出时,线径一般为2.5平方铜芯线,有特殊要求的按用户要求选线。d.注意二次侧接地：为避免运行时一、二次绕组的绝缘被击穿（或运行时二次绕组感应较高的静电电压）时在二次绕组上出现危及设备及人身安全高电压,互感器二次回路公共点及开口三角的一端要可靠接地（同时要避免多点接地）；但当电流互感器用于集中控制的差动保护时二次绕组公共点接地一般不设在本柜而改在保护屏；当Y/Y接法的电压互感器二次侧采用B相接地的方案时,其接地方式往往是在RD前端通过低压避雷器(JB)接地，在RD后端直接接地。e.电压互感器二次绕组接线不得短路；电流互感器二次绕组接线不得开路，多抽头电流互感器每个二次绕组不能同时接入使用多个变比。二.测量回路的接线1.当测量仪表与继电保护装置共用一组互感器时,仪表与保护应分别接于互感器不同的二次绕组。若受条件限制只能接在同一个二次绕组时,应采取措施防止校验仪表时影向保护装置的正常工作。2.直接接于电流互感器的二次绕组的仪表,不得采用切换方式检测三相电流。3.当几种仪表接在互感器的同一个二次绕组时,宜先接指示和积算式仪表再接记录仪表。4.测量回路的安装接线中测量元件要与一次回路及一次相序一一对应。三.操作、监控及保护回路接线1.每台断路器的控制回路要经过单独的熔断器(或空气开关)接入操作电源；当一个安装单位有几台断路器时,各断路器的操作（合闸、控制、音响信号等）回路应分别通过各自的熔断器(或空气开关)接入操作电源,不允许交叉混接。不同回路熔芯(或空气开关)的规格按设计要求正确选配。2.一次为多回路的设备,控制回路的控制、监测元件(如按扭、信号灯、表计等)的安装接线要与一次回路的排列顺序相对应,并有明确牢固的标识。3.当控制回路具有电流启动电压保持或电压启动电流保持的继电器时,接线时必须注意继电器工作时铁芯启动和保持的磁通方向一致。4.交流方案的保护回路当采用ZJ6中间继电器作电流切换时,二次接线必须避免直流侧形成环流造成保护误动(即注意检查一台设备用的两只或三只继电器内装整流桥方向是否同相并联)。5.各类继电器及辅助开关接线时,信号(辅助)接点与主接点、延时接点与瞬动接点、触头接点与线圈接点、电压线圈与电流线圈的接点及触点的常开常闭要注意区分,正确接入.6.二次回路的各辅加电阻,冲击继电器、信号继电器、中间继电器、时间继电器等各附加电阻在安装接线时应按规格选配,正确接入,以满足各元件及电路的技术性能要求,满足安全运...
