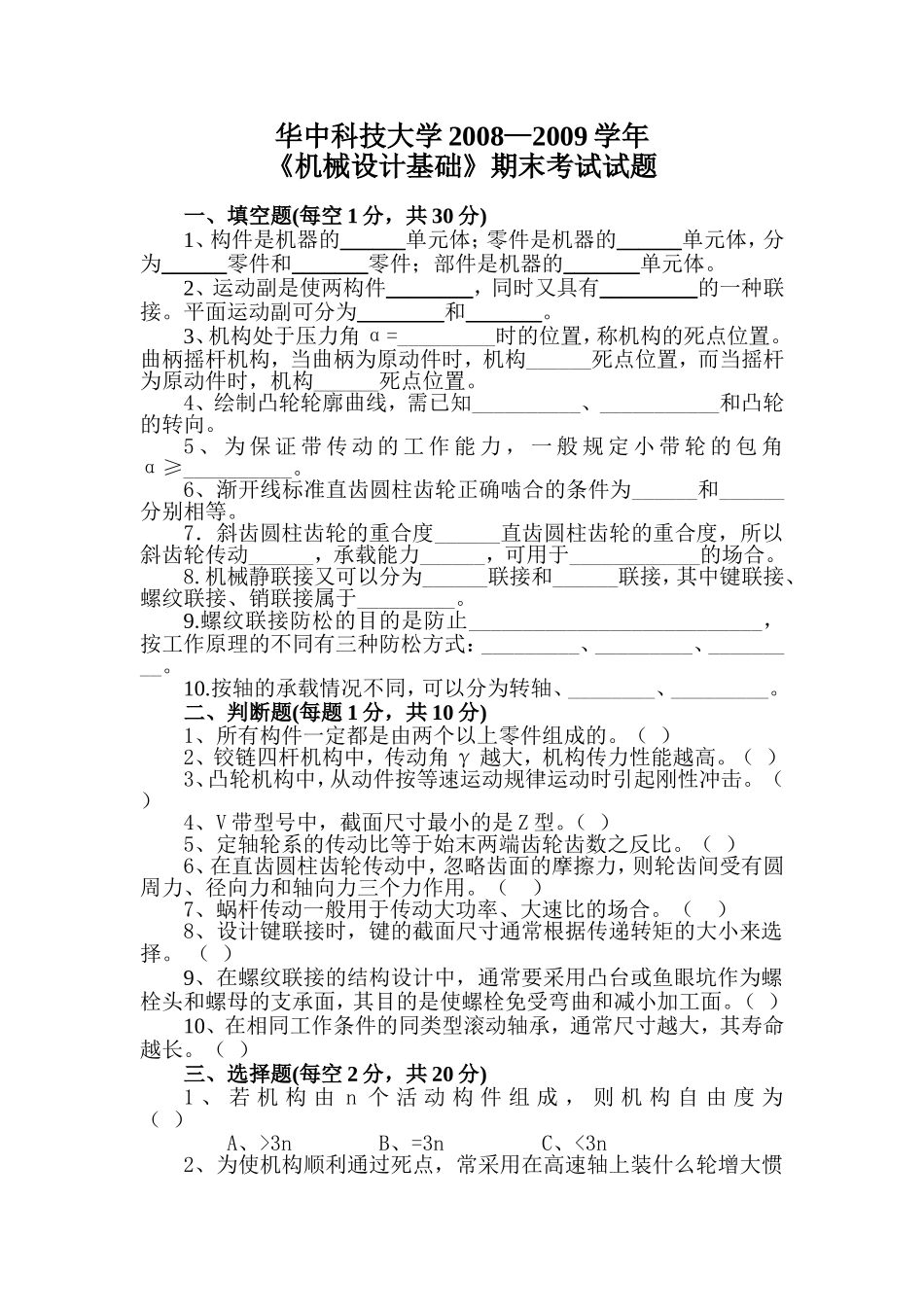

华中科技大学2008—2009学年《机械设计基础》期末考试试题一、填空题(每空1分，共30分)1、构件是机器的______单元体；零件是机器的______单元体，分为______零件和_______零件；部件是机器的_______单元体。2、运动副是使两构件________，同时又具有_________的一种联接。平面运动副可分为________和_______。3、机构处于压力角α=_________时的位置，称机构的死点位置。曲柄摇杆机构，当曲柄为原动件时，机构______死点位置，而当摇杆为原动件时，机构______死点位置。4、绘制凸轮轮廓曲线，需已知__________、___________和凸轮的转向。5、为保证带传动的工作能力，一般规定小带轮的包角α≥__________。6、渐开线标准直齿圆柱齿轮正确啮合的条件为______和______分别相等。7．斜齿圆柱齿轮的重合度______直齿圆柱齿轮的重合度，所以斜齿轮传动______，承载能力______，可用于____________的场合。8.机械静联接又可以分为______联接和______联接，其中键联接、螺纹联接、销联接属于_________。9.螺纹联接防松的目的是防止___________________________，按工作原理的不同有三种防松方式：_________、_________、_________。10.按轴的承载情况不同，可以分为转轴、________、_________。二、判断题(每题1分，共10分)1、所有构件一定都是由两个以上零件组成的。（）2、铰链四杆机构中，传动角γ越大，机构传力性能越高。（）3、凸轮机构中，从动件按等速运动规律运动时引起刚性冲击。（）4、V带型号中，截面尺寸最小的是Z型。（）5、定轴轮系的传动比等于始末两端齿轮齿数之反比。（）6、在直齿圆柱齿轮传动中，忽略齿面的摩擦力，则轮齿间受有圆周力、径向力和轴向力三个力作用。（）7、蜗杆传动一般用于传动大功率、大速比的场合。（）8、设计键联接时，键的截面尺寸通常根据传递转矩的大小来选择。（）9、在螺纹联接的结构设计中，通常要采用凸台或鱼眼坑作为螺栓头和螺母的支承面，其目的是使螺栓免受弯曲和减小加工面。（）10、在相同工作条件的同类型滚动轴承，通常尺寸越大，其寿命越长。（）三、选择题(每空2分，共20分)1、若机构由n个活动构件组成，则机构自由度为（）A、>3nB、=3nC、<3n2、为使机构顺利通过死点，常采用在高速轴上装什么轮增大惯性？（√）A、齿轮B、飞轮C、凸轮3、当曲柄为原动件时，下述哪种机构具有急回特性？（√）A、平行双曲柄机构B、对心曲柄滑块机构C、摆动导杆机构4、凸轮机构中，从动件在推程按等速运动规律上升时，在何处发生刚性冲击？()A、推程开始点B、推程结束点C、推程开始点和结束点5、带传动的中心距过大将会引起什么不良后果？（）A、带产生抖动B、带易磨损C、带易疲劳断裂6、渐开线在基圆上的压力角为多大？（）A、0°B、20°C、90°7、蜗杆传动传动比的正确计算公式为（）A、1212zziB、1212ddiC、2112ddi8、经校核，平键联接强度不够时，可采用下列措施中的几种?①适当地增加轮毂及键的长度；②改变键的材料；③增大轴的直径，重新选键；④配置双键或选用花键。（）A、①、②、③、④均可采用B、采用②、③、④之一C、采用①、③、④之一D、采用①、②、④之一9、齿轮减速器的箱体与箱盖用螺纹联接，箱体被联接处的厚度不太大，且需经常拆装，一般宜选用什么联接?（）A、螺栓联接B、螺钉联接C、双头螺柱联接10、刚性联轴器和弹性联轴器的主要区别是什么?（）A、性联轴器内有弹性元件，而刚性联轴器内则没有B、性联轴器能补偿两轴较大的偏移，而刚性联轴器不能补偿C、性联轴器过载时打滑，而刚性联轴器不能四、简答题(每题3分，共12分)1、说出凸轮机构从动件常用运动规律，冲击特性及应用场合。2、说明带的弹性滑动与打滑的区别3、为什么闭式蜗杆传动必须进行热平衡计算？4、轴上零件的轴向固定方法主要有哪些种类?各有什么特点?（指出四种以上）五、计算题(每题7分，共28分)1、说明机构具有确定相对运动的条件，并判断机构运动是否确定？2、已知四杆机构中各构件长度LAB=55mm,LBC=40mm,LCD=50mm,LAD=25mm。要求：（1）指出连架杆存在曲柄的条件（2）哪个构件固定可以获得曲柄摇杆机构？哪个构件固定可以获得双摇杆机构？哪...
