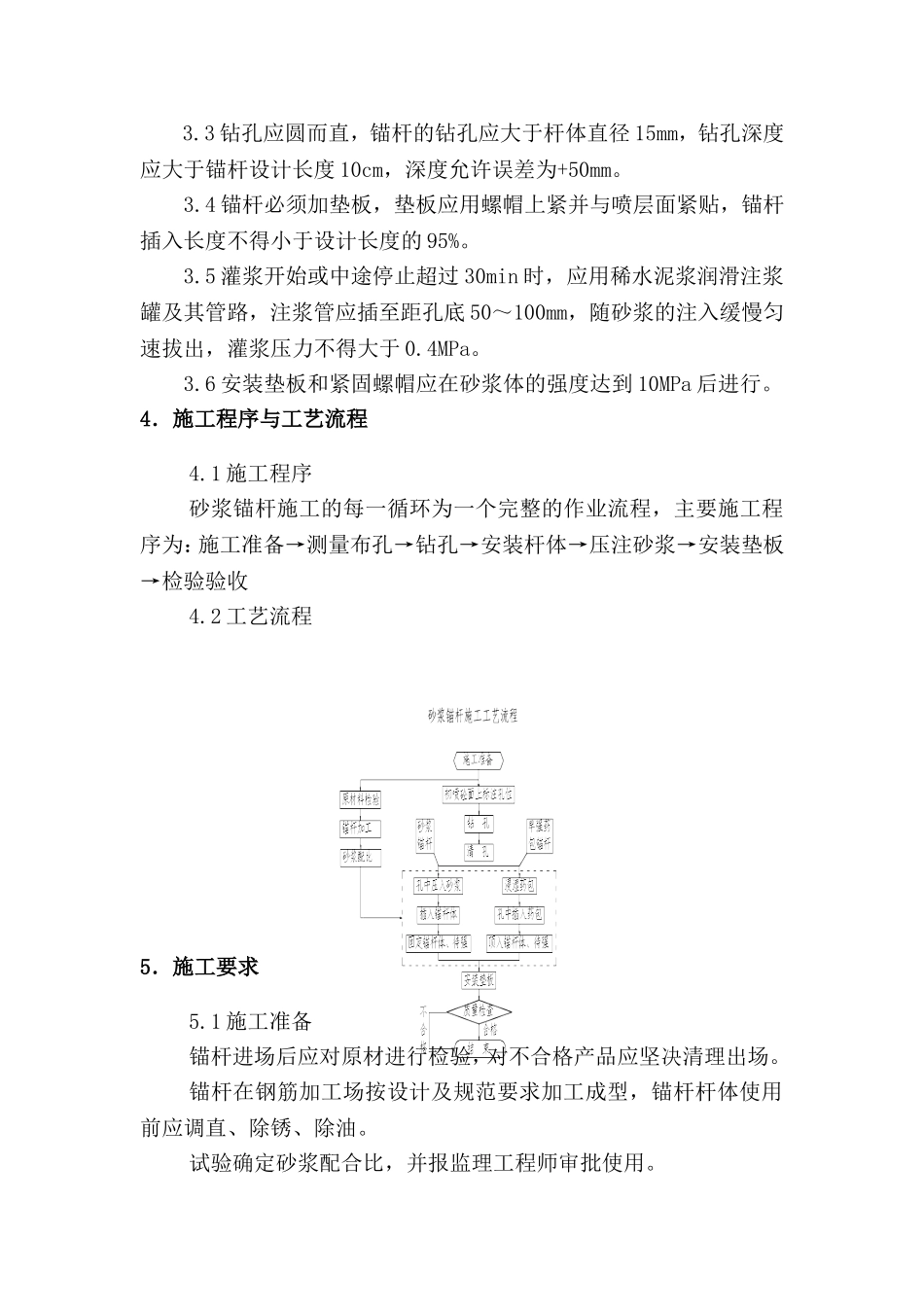

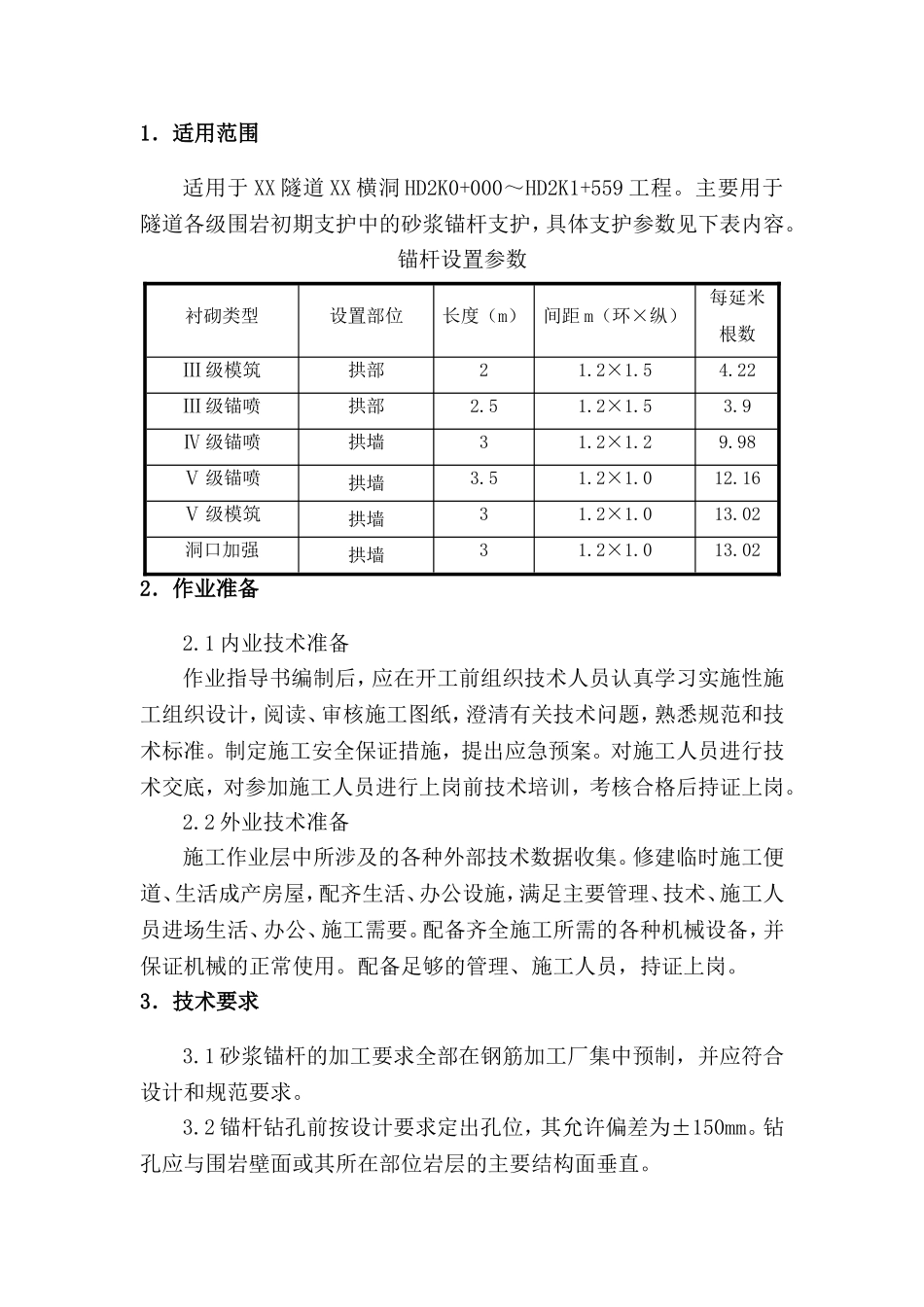

沪昆客专贵州段xxxxxxxx编号：XX隧道xx横洞砂浆锚杆施工作业指导书单位：编制：审核：批准：2010年11月25日发布2010年11月26日实施XX隧道XX横洞工程砂浆锚杆施工作业指导书1．适用范围适用于XX隧道XX横洞HD2K0+000～HD2K1+559工程。主要用于隧道各级围岩初期支护中的砂浆锚杆支护，具体支护参数见下表内容。锚杆设置参数衬砌类型设置部位长度（m）间距m（环×纵）每延米根数Ⅲ级模筑拱部21.2×1.54.22Ⅲ级锚喷拱部2.51.2×1.53.9Ⅳ级锚喷拱墙31.2×1.29.98Ⅴ级锚喷拱墙3.51.2×1.012.16Ⅴ级模筑拱墙31.2×1.013.02洞口加强拱墙31.2×1.013.022．作业准备2.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。修建临时施工便道、生活成产房屋，配齐生活、办公设施，满足主要管理、技术、施工人员进场生活、办公、施工需要。配备齐全施工所需的各种机械设备，并保证机械的正常使用。配备足够的管理、施工人员，持证上岗。3．技术要求3.1砂浆锚杆的加工要求全部在钢筋加工厂集中预制，并应符合设计和规范要求。3.2锚杆钻孔前按设计要求定出孔位，其允许偏差为±150mm。钻孔应与围岩壁面或其所在部位岩层的主要结构面垂直。3.3钻孔应圆而直，锚杆的钻孔应大于杆体直径15mm，钻孔深度应大于锚杆设计长度10cm，深度允许误差为+50mm。3.4锚杆必须加垫板，垫板应用螺帽上紧并与喷层面紧贴，锚杆插入长度不得小于设计长度的95%。3.5灌浆开始或中途停止超过30min时，应用稀水泥浆润滑注浆罐及其管路，注浆管应插至距孔底50～100mm，随砂浆的注入缓慢匀速拔出，灌浆压力不得大于0.4MPa。3.6安装垫板和紧固螺帽应在砂浆体的强度达到10MPa后进行。4．施工程序与工艺流程4.1施工程序砂浆锚杆施工的每一循环为一个完整的作业流程，主要施工程序为：施工准备→测量布孔→钻孔→安装杆体→压注砂浆→安装垫板→检验验收4.2工艺流程5．施工要求5.1施工准备锚杆进场后应对原材进行检验，对不合格产品应坚决清理出场。锚杆在钢筋加工场按设计及规范要求加工成型，锚杆杆体使用前应调直、除锈、除油。试验确定砂浆配合比，并报监理工程师审批使用。配备足够的施工机械，确保工期、进度要求。检查各种施工机械，确保施工能正常、顺利进行。做好安全、质量、环保措施，并确保落实到位。5.2施工工艺5.2.1测量放线测量技术人员按照设计及规范要求，在锚杆支护部位标定出锚杆孔位及锚杆钻孔方向。5.2.2钻孔钻孔采用手持凿岩机钻孔。钻孔时可采用普通钻杆，钻头采用直径Φ40钻头，以满足成孔后孔径大于锚杆直径15mm的要求。钻孔时严格按定出的孔位进行，施钻过程中时刻观察钻杆方向，当发现方向偏差较大时应予以调整，以保证钻孔按设计要求完成，锚杆能起到预期的支护效果。5.2.3砂浆锚杆注浆及安装⑴砂浆锚杆砂浆锚杆杆体采用HRB335Φ22螺纹钢筋，锚杆体的断裂伸长率不得小于16%。锚杆杆体长度应符合设计及规范要求。锚杆注浆安装前须先做好材料、机具、脚手架平台和场地准备工作，注浆材料使用硅酸盐或普通硅酸盐32.5水泥，粒径小于2.5mm的砂子，并须过筛，胶骨比1:0.5～1:1，水灰比0.38～0.45，砂浆标号不小于M20。砂浆锚杆作业程序是：先注浆，后放锚杆，具体操作是：先将水注入牛角泵内，并倒入少量砂浆，初压水和稀浆湿润管路，然后再将已调好的砂浆倒入泵内。将注浆管插至锚杆眼底，将泵盖压紧密封，一切就绪后，慢慢打开阀门开始注浆。在气压推动下，将砂浆不断压入眼底，注浆管跟着缓缓退出眼孔，并始终保持注浆管口埋在砂浆内，以免浆中出现空洞，将注浆管全部抽出后，立即把锚杆插入眼孔，然后用木楔堵塞眼口，防止砂浆流失。锚杆孔中必须注满砂浆，发现不满须拨出锚杆重新注浆。注浆管不准对人放置，以防止高压喷出物射击伤人。砂浆应随用随拌，在初凝前全部用完，使用掺速凝剂砂浆时，一次拌制砂浆数量不应多于3个孔...
