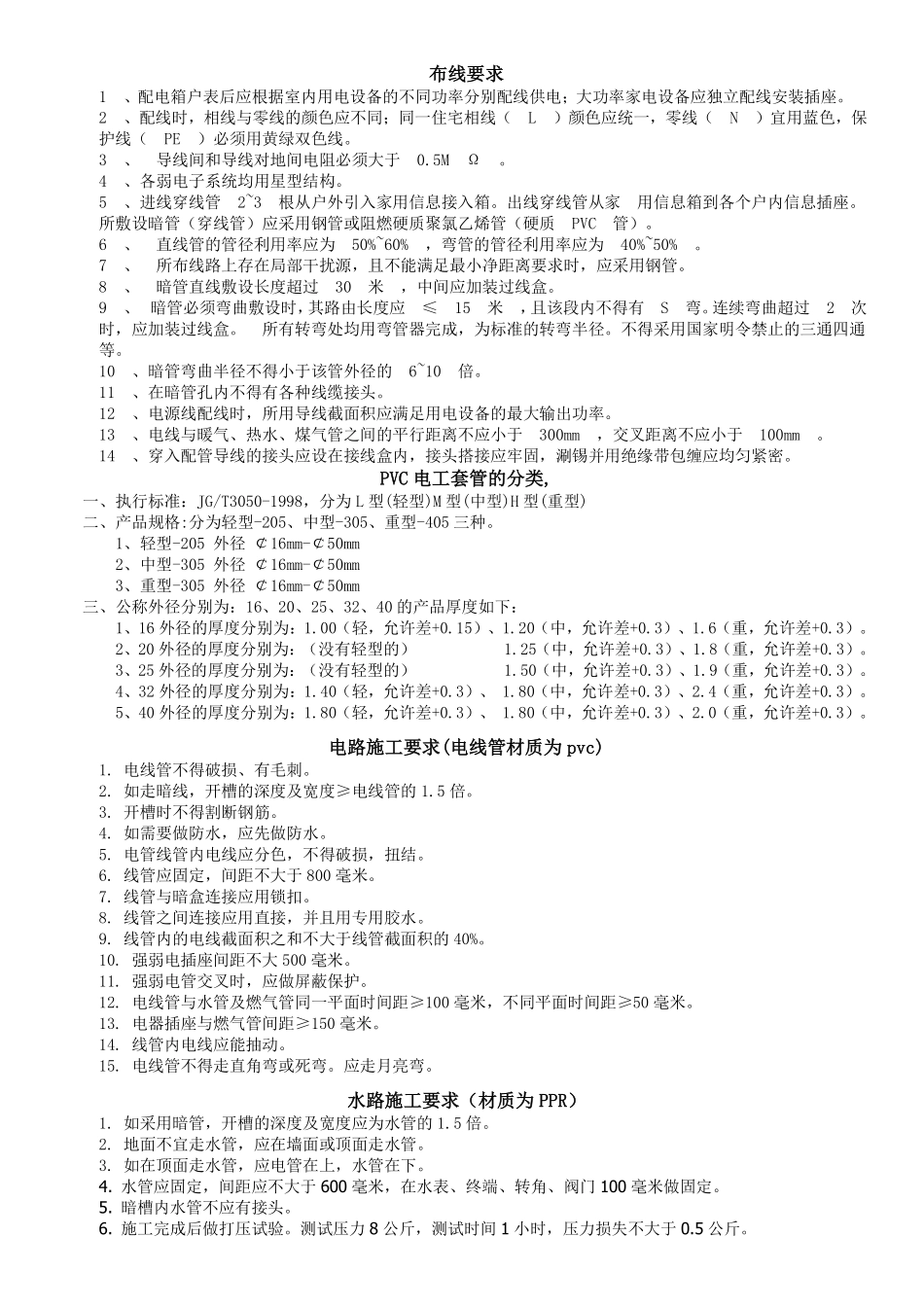

布线要求1、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。2、配线时，相线与零线的颜色应不同；同一住宅相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）必须用黄绿双色线。3、导线间和导线对地间电阻必须大于0.5MΩ。4、各弱电子系统均用星型结构。5、进线穿线管2~3根从户外引入家用信息接入箱。出线穿线管从家用信息箱到各个户内信息插座。所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质PVC管）。6、直线管的管径利用率应为50%~60%，弯管的管径利用率应为40%~50%。7、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。8、暗管直线敷设长度超过30米，中间应加装过线盒。9、暗管必须弯曲敷设时，其路由长度应≤15米，且该段内不得有S弯。连续弯曲超过2次时，应加装过线盒。所有转弯处均用弯管器完成，为标准的转弯半径。不得采用国家明令禁止的三通四通等。10、暗管弯曲半径不得小于该管外径的6~10倍。11、在暗管孔内不得有各种线缆接头。12、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。13、电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm。14、穿入配管导线的接头应设在接线盒内，接头搭接应牢固，涮锡并用绝缘带包缠应均匀紧密。PVC电工套管的分类,一、执行标准：JG/T3050-1998，分为L型(轻型)M型(中型)H型(重型)二、产品规格:分为轻型-205、中型-305、重型-405三种。1、轻型-205外径￠16mm-￠50mm2、中型-305外径￠16mm-￠50mm3、重型-305外径￠16mm-￠50mm三、公称外径分别为：16、20、25、32、40的产品厚度如下：1、16外径的厚度分别为：1.00（轻，允许差+0.15）、1.20（中，允许差+0.3）、1.6（重，允许差+0.3）。2、20外径的厚度分别为：（没有轻型的）1.25（中，允许差+0.3）、1.8（重，允许差+0.3）。3、25外径的厚度分别为：（没有轻型的）1.50（中，允许差+0.3）、1.9（重，允许差+0.3）。4、32外径的厚度分别为：1.40（轻，允许差+0.3）、1.80（中，允许差+0.3）、2.4（重，允许差+0.3）。5、40外径的厚度分别为：1.80（轻，允许差+0.3）、1.80（中，允许差+0.3）、2.0（重，允许差+0.3）。电路施工要求(电线管材质为pvc)1.电线管不得破损、有毛刺。2.如走暗线，开槽的深度及宽度≥电线管的1.5倍。3.开槽时不得割断钢筋。4.如需要做防水，应先做防水。5.电管线管内电线应分色，不得破损，扭结。6.线管应固定，间距不大于800毫米。7.线管与暗盒连接应用锁扣。8.线管之间连接应用直接，并且用专用胶水。9.线管内的电线截面积之和不大于线管截面积的40%。10.强弱电插座间距不大500毫米。11.强弱电管交叉时，应做屏蔽保护。12.电线管与水管及燃气管同一平面时间距≥100毫米，不同平面时间距≥50毫米。13.电器插座与燃气管间距≥150毫米。14.线管内电线应能抽动。15.电线管不得走直角弯或死弯。应走月亮弯。水路施工要求（材质为PPR）1.如采用暗管，开槽的深度及宽度应为水管的1.5倍。2.地面不宜走水管，应在墙面或顶面走水管。3.如在顶面走水管，应电管在上，水管在下。4.水管应固定，间距应不大于600毫米，在水表、终端、转角、阀门100毫米做固定。5.暗槽内水管不应有接头。6.施工完成后做打压试验。测试压力8公斤，测试时间1小时，压力损失不大于0.5公斤。7.冷热水管间距≥200毫米。8.水管与燃气管平行间距≥50毫米，交叉间距≥10毫米。9.水管应减少弯路。10.如吊顶材料采用石膏板时，水管应作保温处理一、水电施工所用资料1、电线统一用金龙羽bur国际铜芯线2、安普搜集线hyv1×0.4×0.5讯品德律风线，rvh2×0.75讯道声响线,通得牌电视天线.3、联塑pvc难燃电线管,联塑暗装底盒,杯梳,纵贯.4、联塑ppr热熔管及呼应配件.5、联塑pvc排水管二、施工工艺及注意事项１、电路多路化．照明浅显插座，厨房、空调、蒸汽房、电热水器应零丁分路布线以增加电路回路数，平衡负荷，增加平安系数．２、进场时应检查进户总电源，如房内电路已安插好，须检查开关、插座能否无缺，电路能否普通，并作书面记实．３、装好权且配电箱并用电缆作权且插座线...
