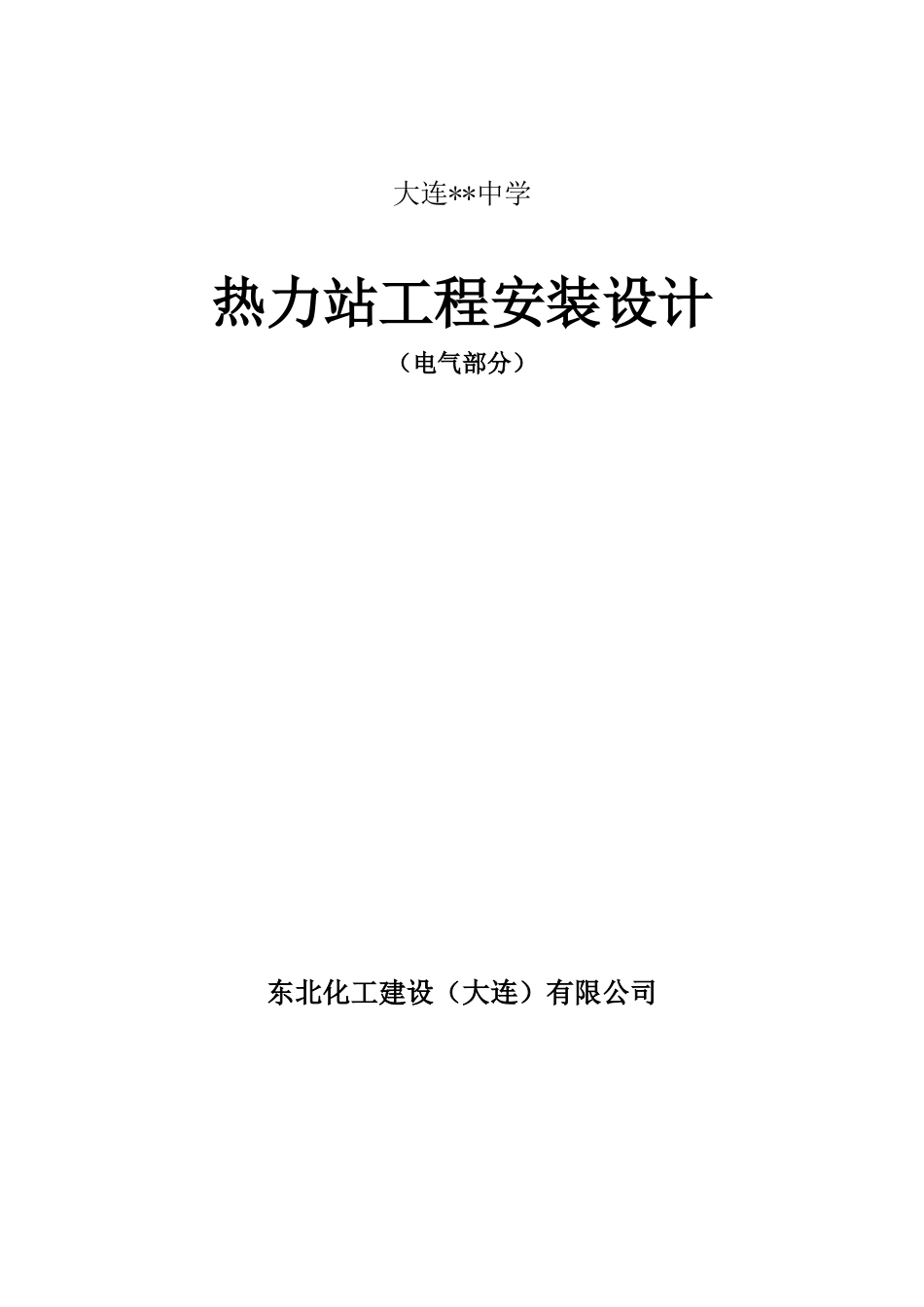

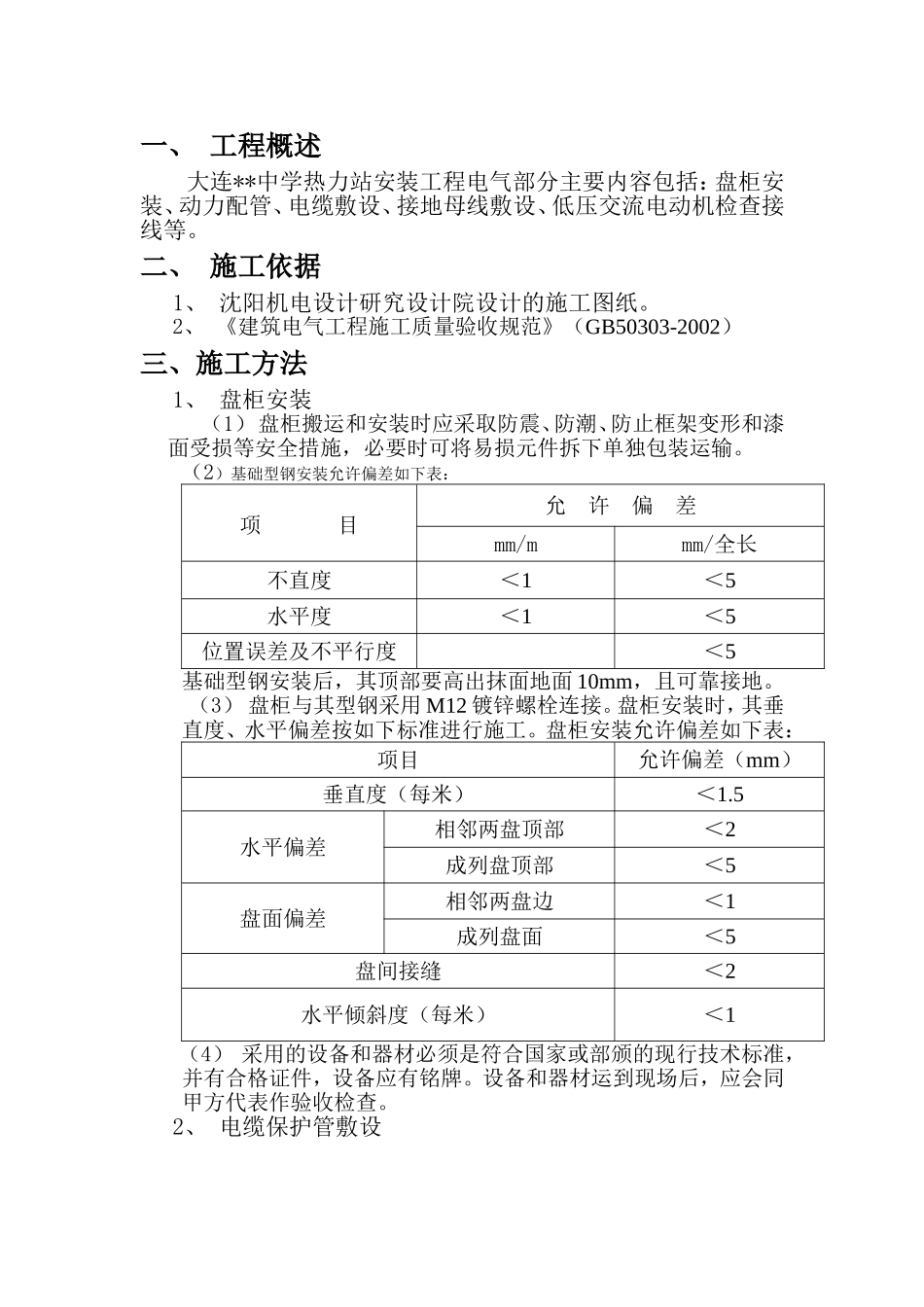

大连**中学热力站工程安装设计（电气部分）东北化工建设（大连）有限公司一、工程概述大连**中学热力站安装工程电气部分主要内容包括：盘柜安装、动力配管、电缆敷设、接地母线敷设、低压交流电动机检查接线等。二、施工依据1、沈阳机电设计研究设计院设计的施工图纸。2、《建筑电气工程施工质量验收规范》（GB50303-2002）三、施工方法1、盘柜安装（1）盘柜搬运和安装时应采取防震、防潮、防止框架变形和漆面受损等安全措施，必要时可将易损元件拆下单独包装运输。（2）基础型钢安装允许偏差如下表：项目允许偏差mm/mmm/全长不直度＜1＜5水平度＜1＜5位置误差及不平行度＜5基础型钢安装后，其顶部要高出抹面地面10mm，且可靠接地。（3）盘柜与其型钢采用M12镀锌螺栓连接。盘柜安装时，其垂直度、水平偏差按如下标准进行施工。盘柜安装允许偏差如下表：项目允许偏差（mm）垂直度（每米）＜1.5水平偏差相邻两盘顶部＜2成列盘顶部＜5盘面偏差相邻两盘边＜1成列盘面＜5盘间接缝＜2水平倾斜度（每米）＜1（4）采用的设备和器材必须是符合国家或部颁的现行技术标准，并有合格证件，设备应有铭牌。设备和器材运到现场后，应会同甲方代表作验收检查。2、电缆保护管敷设（1）金属电缆管不应有穿孔、裂缝，显著的凸凹不平及严重锈蚀等情况，管子弯制后不应有裂缝和显著的凹瘪现象，其弯扁度不宜大于管子外径的10%，，电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。管口应作成喇叭口或磨光。（2）电缆管的内径与电缆外径之比不得小于1.5，每根电缆管的弯头不应超过3个，直角弯不应超过2个。保护管的直线长度超过30m或弯曲角度的总和超过270℃时，应在其中间加装拉线盒。（3）电缆管明敷设时，应安装牢固，电缆管支持点间的距离，当设计无规定时，不宜超过3m。（4）引至设备的电缆管管口位置，应便于与设备连接并不妨碍设备拆装和进出。并列敷设的电缆管管口应排列整齐。3、电缆线路施工（1）敷设前要检查所敷设的电缆型号、电压、规格与设计是否相同，外观是否有扭绞，压扁，保护层断裂等缺陷。低压电缆要用500VMΩ表测量其绝缘情况，合格后方可敷设。（2）敷设时，在终端头附近宜留有备用长度。（3）敷设时不宜交叉，电缆应排列整齐并加以固定，及时装设标志牌。（4）电缆终端头从开始剥切到制作完毕，必须连续进行，一次完成以免受潮。（5）剥切电缆时，不得伤及芯线和绝缘，包缠绝缘时应注意清洁，防止污秽与潮气侵入绝缘层。4、电动机检查安装⑴当电机有下列情况之一时，应做抽芯检查。A、出厂日期超过制造厂保证期限。B、当制造无保证期限时，出厂日期不超过一年。C、经外观检查或电气试验，质量可疑时。D、开启式电机经端部检查可疑时。E、试运转时有异常情况。⑵电机安装时，电机的检查应符合下列要求。A、盘动转子应灵活，不得有碰卡声。B、润滑脂的情况正常，无变色、变质及变硬等现象，其性能应符合电机的工作条件。C、可测量空气间隙的电机，其间隙的不均匀度应符合产品技术条件规定，当无规定时，各点空气间隙与平均空气间隙之差与平均空气间隙之比为±5％。5．接地母线敷设接地网利旧，室内的金属设备及管道与热力站接地网相连接，其接地电阻不得大于4欧姆，凡属正常情况下，不带电的金属外壳及支架等均需做可靠的接地保护。水平接地体采用镀锌扁钢，焊接应采用搭接，其搭接长度为其宽度的2倍，且至少3个棱边焊接。六、劳动力使用计划1．电工4人2．气电焊工2人七、设备使用计划序号设备名称型号数量1液压汽车式起重机QY81台2载重汽车解放14110T长箱1台3载重汽车金杯1321台4台式钻床E5131台5电焊机AX-3201台6切管套丝机QT3-A1台7液压弯管机15～1001台8电锤1台9手枪电钻1台10摇表500V2台11电缆敷设架1套12数字万用表4块13施工用活动板房1个八、质量保证措施加强对工程质量的组织领导，由项目经理负责，质量工程师对工程质量进行监督、检查。1．质量管理措施①贯彻执行ISO9002质量保证标准和公司制定的质量保证程序文件，如采购控制程序、检验和试验控制程序、不合格品控制程序等。加强对工程质量的组织领导，建立健全项目部员工的质量职责，在各个工程环节中保证质量。...
