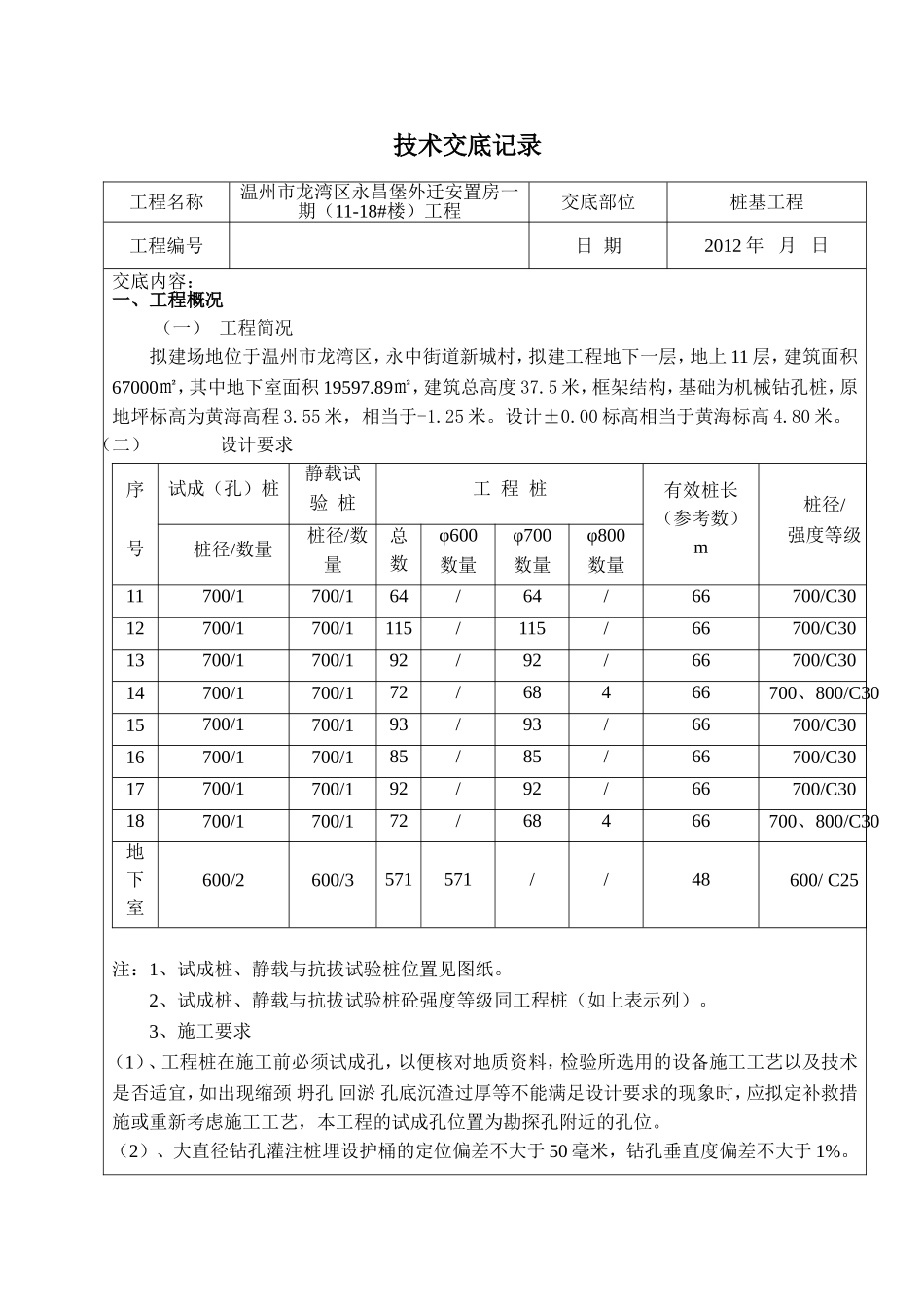

技术交底记录工程名称温州市龙湾区永昌堡外迁安置房一期（11-18#楼）工程交底部位桩基工程工程编号日期2012年月日交底内容：一、工程概况（一）工程简况拟建场地位于温州市龙湾区，永中街道新城村，拟建工程地下一层，地上11层，建筑面积67000㎡，其中地下室面积19597.89㎡，建筑总高度37.5米，框架结构，基础为机械钻孔桩，原地坪标高为黄海高程3.55米，相当于-1.25米。设计±0.00标高相当于黄海标高4.80米。（二）设计要求序号试成（孔）桩静载试验桩工程桩有效桩长（参考数）m桩径/强度等级桩径/数量桩径/数量总数φ600数量φ700数量φ800数量11700/1700/164/64/66700/C3012700/1700/1115/115/66700/C3013700/1700/192/92/66700/C3014700/1700/172/68466700、800/C3015700/1700/193/93/66700/C3016700/1700/185/85/66700/C3017700/1700/192/92/66700/C3018700/1700/172/68466700、800/C30地下室600/2600/3571571//48600/C25注：1、试成桩、静载与抗拔试验桩位置见图纸。2、试成桩、静载与抗拔试验桩砼强度等级同工程桩（如上表示列）。3、施工要求（1）、工程桩在施工前必须试成孔，以便核对地质资料，检验所选用的设备施工工艺以及技术是否适宜，如出现缩颈坍孔回淤孔底沉渣过厚等不能满足设计要求的现象时，应拟定补救措施或重新考虑施工工艺，本工程的试成孔位置为勘探孔附近的孔位。（2）、大直径钻孔灌注桩埋设护桶的定位偏差不大于50毫米，钻孔垂直度偏差不大于1%。（3）、钻孔灌注桩在钻孔施工中如发现有钻孔倾斜，拐腿等现象时，应用往复扫孔法纠正，并在所处位置作好施工记录。（4）、在钻孔过程中必须经常测定护壁泥浆的比重含砂率和PH值，要求每十米测定一次，泥浆比重应根据穿越的土层控制，泥浆含砂率为4~8%，泥浆粘度为18~20秒，PH值为7~9。（5）、当钻孔至持力层时，应做好深度标记，并取出岩样，与地质钻孔的岩样相对比，验证是否符合设计要求。（6）、成孔后应进行清孔，灌注桩身砼前测得的孔底沉渣厚度不得大于50毫米。（7）、大直径钻孔灌注桩施工的各工序须连续进行，中间不得有停工现象，钢筋笼放入孔中后，应进行二次清孔，二次清孔结束测得孔底沉渣厚度满足上述要求后，半小时内必须开始灌注砼，否则需要再次清孔。（8）、对水下砼，必须在试验室做级配试验，水灰比宜在0.5-0.55坍落度180-220mm，可掺入适量粉煤灰，但不得使用早强剂，水泥用量不小于360kg/m3。（9）、为保证孔底水下砼的质量，斗内砼的初存量必须满足首次灌注时的导管底端能埋入砼中1.0米以上，随着砼面的上升，适当提升和拆卸导管，但导管底端埋入管外砼面以下不得小于2.0米，严禁把导管底端提出砼面，在砼灌注过程中应设专人经常测量导管的埋深及管内外砼面的高差，填写水下砼浇注记录。（10）、本工程大直径钻孔灌注桩的充盈系数不得小于1.18，灌注砼时，应定时用浮标或测锤测定砼面高度，根据所灌砼的用量检查整个桩长范围内各段桩身的充盈系数。（11）、控制最后一次灌注量，桩身砼灌注标高应高于设计桩顶标高1.5米。开挖基槽后将高出设计桩顶标高的砼凿去，凿去后的桩顶砼应达到强度设计值。（12）、钢筋笼在制作运输和安装过程中应采取适当措施，防止出现不可恢复的扭转，弯曲等变形。安放钢筋笼时，须保持垂直，若已变形，须校正后再放入孔中。起吊时，钢筋笼要对准孔位，吊直扶稳，缓缓下沉，避免碰撞孔壁，同时在钢筋笼的周边须设置保护层垫块。（13）、试桩钢筋笼上端伸至地面以上300，桩头钢筋加强部位制作按试桩单位提供的做法。（14）、大直径钻孔灌注桩施工时，对每根桩的定位、孔深、孔径、沉渣厚度、钢筋笼规格、焊接质量、砼充盈系数等均应有记录，并进行隐蔽工程验收，对钻孔灌注桩的主要工序必须有详细的原始记录。（15）、本工程大直径钻孔灌注桩的平面位置允许偏差值为：钢筋砼墙下沿轴线方向150mm其它桩100mm（三）工程地质特征详见温州市勘察测绘研究院2007年8月1日提供的勘察报告。二、施工方法（一）施工工艺流程见附图（二）钻孔桩施工方法施工机械成孔采用GPS-15型钻机配三翼刮刀钻头，3PN泥浆泵。2、施工方法①测量定位根据甲方提供的红线图和水准点资料...
