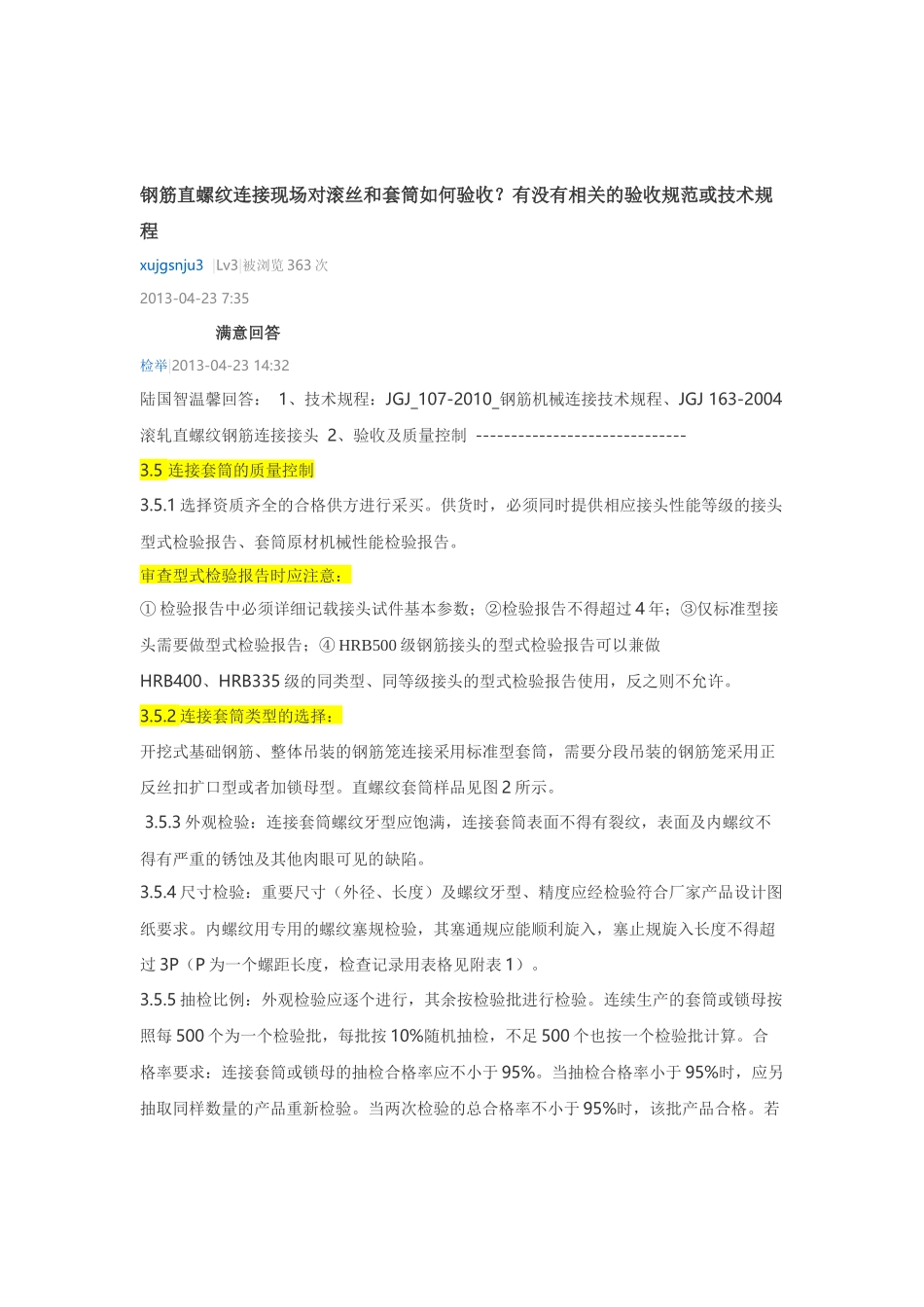

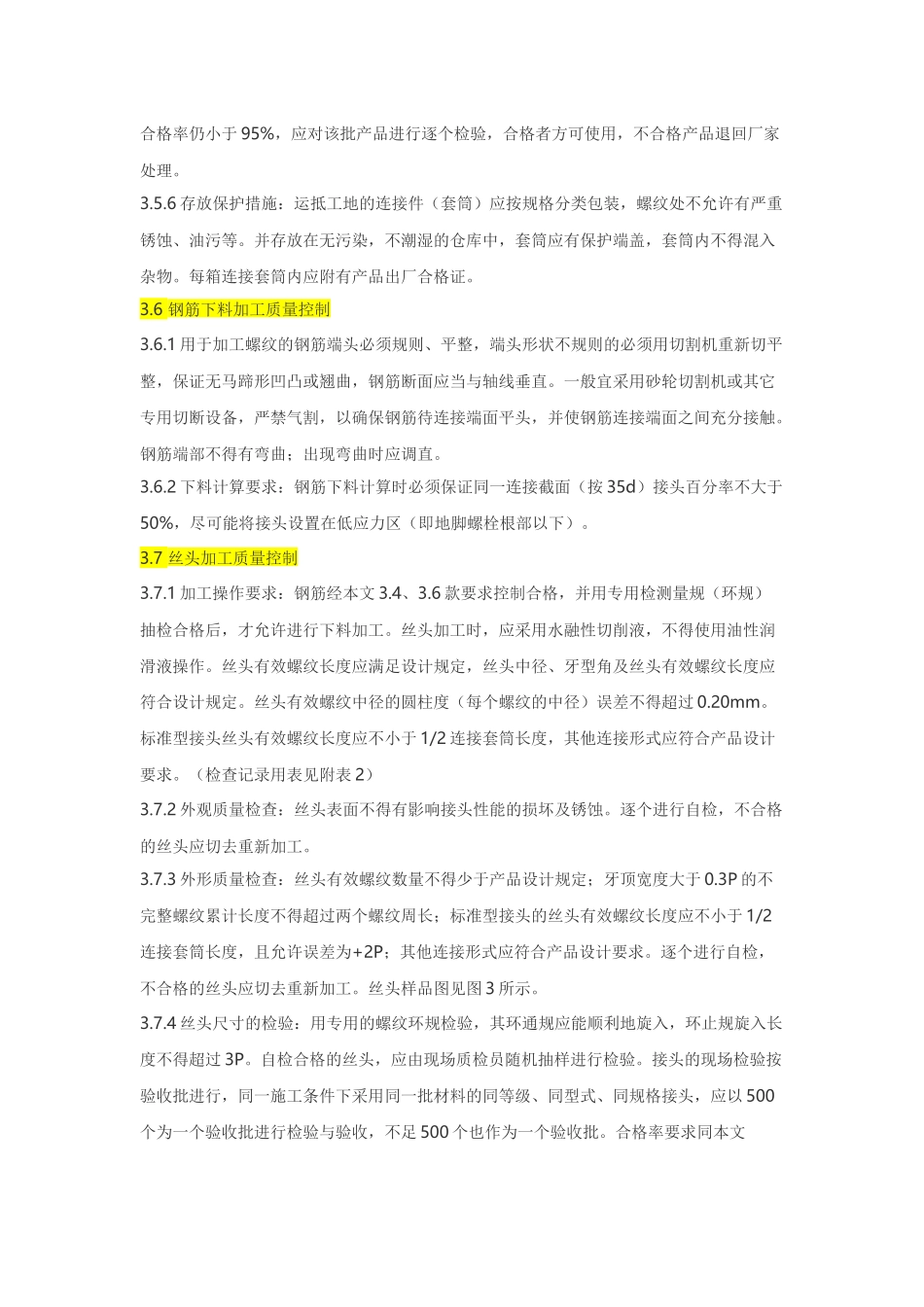

钢筋直螺纹连接现场对滚丝和套筒如何验收？有没有相关的验收规范或技术规程xujgsnju3|Lv3|被浏览363次2013-04-237:35满意回答检举|2013-04-2314:32陆国智温馨回答：1、技术规程：JGJ_107-2010_钢筋机械连接技术规程、JGJ163-2004滚轧直螺纹钢筋连接接头2、验收及质量控制------------------------------3.5连接套筒的质量控制3.5.1选择资质齐全的合格供方进行采买。供货时，必须同时提供相应接头性能等级的接头型式检验报告、套筒原材机械性能检验报告。审查型式检验报告时应注意：①检验报告中必须详细记载接头试件基本参数；②检验报告不得超过4年；③仅标准型接头需要做型式检验报告；④HRB500级钢筋接头的型式检验报告可以兼做HRB400、HRB335级的同类型、同等级接头的型式检验报告使用，反之则不允许。3.5.2连接套筒类型的选择：开挖式基础钢筋、整体吊装的钢筋笼连接采用标准型套筒，需要分段吊装的钢筋笼采用正反丝扣扩口型或者加锁母型。直螺纹套筒样品见图2所示。3.5.3外观检验：连接套筒螺纹牙型应饱满，连接套筒表面不得有裂纹，表面及内螺纹不得有严重的锈蚀及其他肉眼可见的缺陷。3.5.4尺寸检验：重要尺寸（外径、长度）及螺纹牙型、精度应经检验符合厂家产品设计图纸要求。内螺纹用专用的螺纹塞规检验，其塞通规应能顺利旋入，塞止规旋入长度不得超过3P（P为一个螺距长度，检查记录用表格见附表1）。3.5.5抽检比例：外观检验应逐个进行，其余按检验批进行检验。连续生产的套筒或锁母按照每500个为一个检验批，每批按10%随机抽检，不足500个也按一个检验批计算。合格率要求：连接套筒或锁母的抽检合格率应不小于95%。当抽检合格率小于95%时，应另抽取同样数量的产品重新检验。当两次检验的总合格率不小于95%时，该批产品合格。若合格率仍小于95%，应对该批产品进行逐个检验，合格者方可使用，不合格产品退回厂家处理。3.5.6存放保护措施：运抵工地的连接件（套筒）应按规格分类包装，螺纹处不允许有严重锈蚀、油污等。并存放在无污染，不潮湿的仓库中，套筒应有保护端盖，套筒内不得混入杂物。每箱连接套筒内应附有产品出厂合格证。3.6钢筋下料加工质量控制3.6.1用于加工螺纹的钢筋端头必须规则、平整，端头形状不规则的必须用切割机重新切平整，保证无马蹄形凹凸或翘曲，钢筋断面应当与轴线垂直。一般宜采用砂轮切割机或其它专用切断设备，严禁气割，以确保钢筋待连接端面平头，并使钢筋连接端面之间充分接触。钢筋端部不得有弯曲；出现弯曲时应调直。3.6.2下料计算要求：钢筋下料计算时必须保证同一连接截面（按35d）接头百分率不大于50%，尽可能将接头设置在低应力区（即地脚螺栓根部以下）。3.7丝头加工质量控制3.7.1加工操作要求：钢筋经本文3.4、3.6款要求控制合格，并用专用检测量规（环规）抽检合格后，才允许进行下料加工。丝头加工时，应采用水融性切削液，不得使用油性润滑液操作。丝头有效螺纹长度应满足设计规定，丝头中径、牙型角及丝头有效螺纹长度应符合设计规定。丝头有效螺纹中径的圆柱度（每个螺纹的中径）误差不得超过0.20mm。标准型接头丝头有效螺纹长度应不小于1/2连接套筒长度，其他连接形式应符合产品设计要求。（检查记录用表见附表2）3.7.2外观质量检查：丝头表面不得有影响接头性能的损坏及锈蚀。逐个进行自检，不合格的丝头应切去重新加工。3.7.3外形质量检查：丝头有效螺纹数量不得少于产品设计规定；牙顶宽度大于0.3P的不完整螺纹累计长度不得超过两个螺纹周长；标准型接头的丝头有效螺纹长度应不小于1/2连接套筒长度，且允许误差为+2P；其他连接形式应符合产品设计要求。逐个进行自检，不合格的丝头应切去重新加工。丝头样品图见图3所示。3.7.4丝头尺寸的检验：用专用的螺纹环规检验，其环通规应能顺利地旋入，环止规旋入长度不得超过3P。自检合格的丝头，应由现场质检员随机抽样进行检验。接头的现场检验按验收批进行，同一施工条件下采用同一批材料的同等级、同型式、同规格接头，应以500个为一个验收批进行检验与验收，不足500个也作为一个验收批。合格率要求同本文3.3.5款要求。丝头加工完毕经检验合格后，应立即带上丝头保护帽或...
