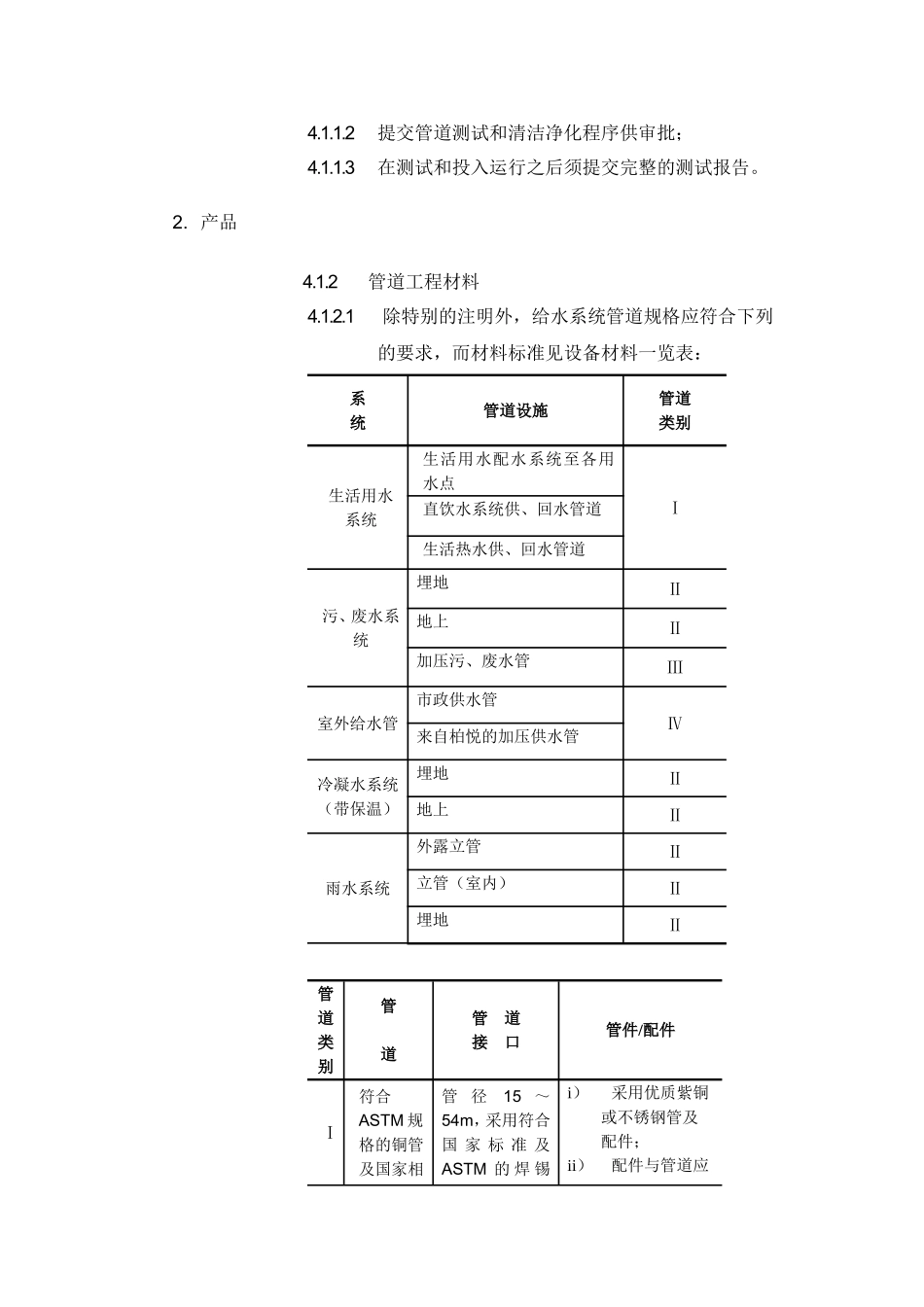

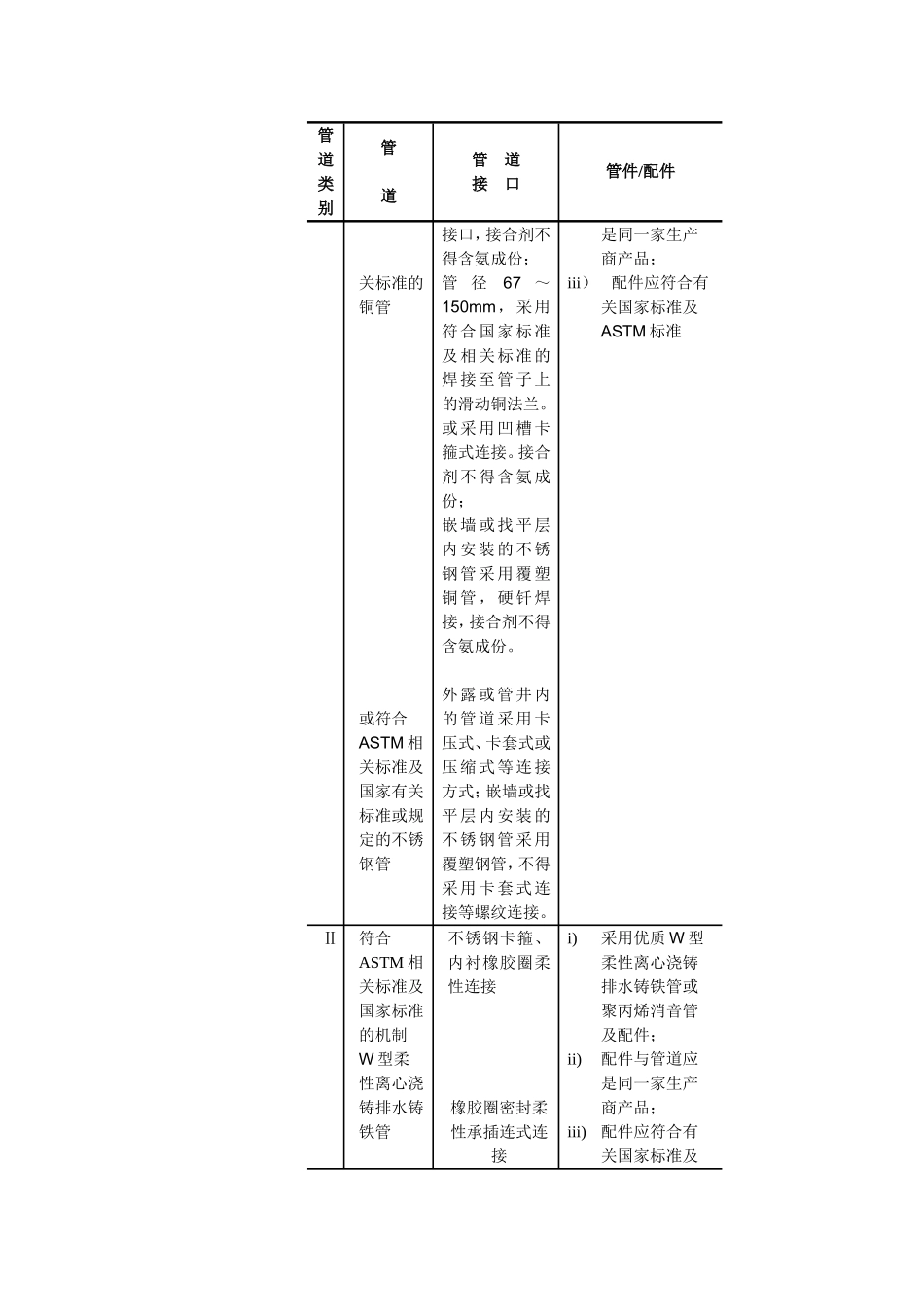

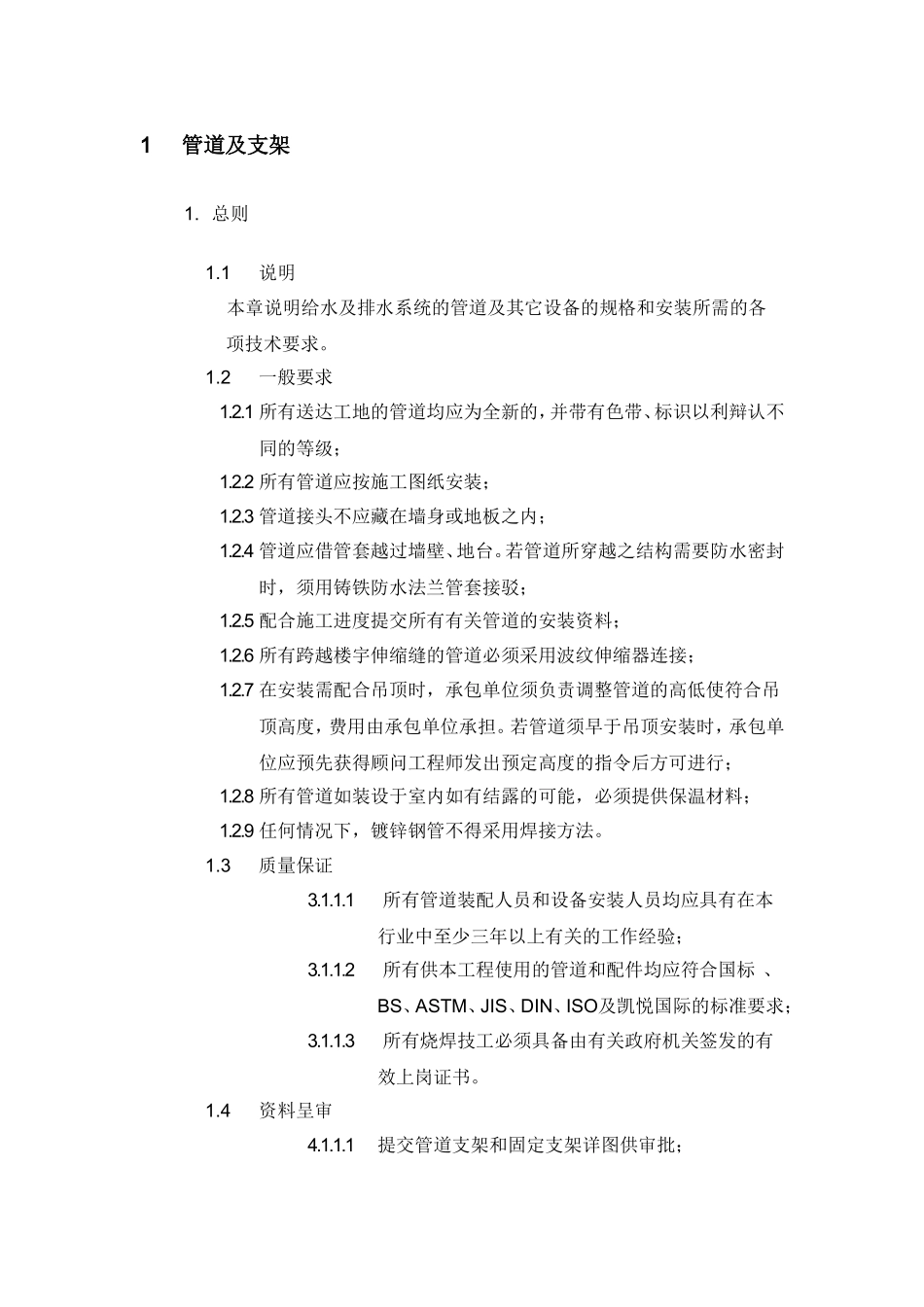

1管道及支架1.总则1.1说明本章说明给水及排水系统的管道及其它设备的规格和安装所需的各项技术要求。1.2一般要求1.2.1所有送达工地的管道均应为全新的，并带有色带、标识以利辩认不同的等级；1.2.2所有管道应按施工图纸安装；1.2.3管道接头不应藏在墙身或地板之内；1.2.4管道应借管套越过墙壁、地台。若管道所穿越之结构需要防水密封时，须用铸铁防水法兰管套接驳；1.2.5配合施工进度提交所有有关管道的安装资料；1.2.6所有跨越楼宇伸缩缝的管道必须采用波纹伸缩器连接；1.2.7在安装需配合吊顶时，承包单位须负责调整管道的高低使符合吊顶高度，费用由承包单位承担。若管道须早于吊顶安装时，承包单位应预先获得顾问工程师发出预定高度的指令后方可进行；1.2.8所有管道如装设于室内如有结露的可能，必须提供保温材料；1.2.9任何情况下，镀锌钢管不得采用焊接方法。1.3质量保证3.1.1.1所有管道装配人员和设备安装人员均应具有在本行业中至少三年以上有关的工作经验；3.1.1.2所有供本工程使用的管道和配件均应符合国标、BS、ASTM、JIS、DIN、ISO及凯悦国际的标准要求；3.1.1.3所有烧焊技工必须具备由有关政府机关签发的有效上岗证书。1.4资料呈审4.1.1.1提交管道支架和固定支架详图供审批；4.1.1.2提交管道测试和清洁净化程序供审批；4.1.1.3在测试和投入运行之后须提交完整的测试报告。2.产品4.1.2管道工程材料4.1.2.1除特别的注明外，给水系统管道规格应符合下列的要求，而材料标准见设备材料一览表：系统管道设施管道类别生活用水系统生活用水配水系统至各用水点Ⅰ直饮水系统供、回水管道生活热水供、回水管道污、废水系统埋地Ⅱ地上Ⅱ加压污、废水管Ⅲ室外给水管市政供水管Ⅳ来自柏悦的加压供水管冷凝水系统（带保温）埋地Ⅱ地上Ⅱ雨水系统外露立管Ⅱ立管（室内）Ⅱ埋地Ⅱ管道类别管道管道接口管件/配件Ⅰ符合ASTM规格的铜管及国家相管径15～54m，采用符合国家标准及ASTM的焊锡i）采用优质紫铜或不锈钢管及配件；ii）配件与管道应管道类别管道管道接口管件/配件关标准的铜管或符合ASTM相关标准及国家有关标准或规定的不锈钢管接口，接合剂不得含氨成份；管径67～150mm，采用符合国家标准及相关标准的焊接至管子上的滑动铜法兰。或采用凹槽卡箍式连接。接合剂不得含氨成份；嵌墙或找平层内安装的不锈钢管采用覆塑铜管，硬钎焊接，接合剂不得含氨成份。外露或管井内的管道采用卡压式、卡套式或压缩式等连接方式；嵌墙或找平层内安装的不锈钢管采用覆塑钢管，不得采用卡套式连接等螺纹连接。是同一家生产商产品；iii）配件应符合有关国家标准及ASTM标准Ⅱ符合ASTM相关标准及国家标准的机制W型柔性离心浇铸排水铸铁管不锈钢卡箍、内衬橡胶圈柔性连接橡胶圈密封柔性承插连式连接i)采用优质W型柔性离心浇铸排水铸铁管或聚丙烯消音管及配件；ii)配件与管道应是同一家生产商产品；iii)配件应符合有关国家标准及管道类别管道管道接口管件/配件符合相关标准及国家标准的聚丙烯消音管BX-PP-CASTM标准Ⅲ符合国家标准及ASTM相关标准的衬塑镀锌钢管管径大于100mm时采用法兰式或沟槽式连接管径小于等于100mm时采用螺纹连接i)采用衬塑镀锌钢管及配件；ii)配件与管道宜为同一家生产商产品；iii)配件应符合有关国家标准及ASTM标准Ⅳ符合国家相关标准及ASTM有关标准的球墨铸铁管承插连接i)采用衬塑镀锌钢管及配件；ii)配件与管道宜为同一家生产商产品；iii)配件应符合有关国家标准及ASTM标准4.1.3管道接口4.1.3.1管道连接方法，应按2.2.1.1表中的的要求进行。除安装必要，接口的间距应不小于3m；4.1.3.2泵房和设备房内所有管道和附件须采用法兰接口或卡箍式联接器；4.1.3.3所有丝扣接口须等同美国标准ASTM中或中国国家标准的要求，小心选择材料，使其配合设备的类型；4.1.3.4管道接口和装配联接件的法兰须为镀锌锻铁；4.1.3.5碳钢管与铜管连接须采用法兰接口。4.1.4管道配件4.1.4.1应按2.2.1.1节表中管道材料提供管道配件；4.1.4.2为了保证排水或消除气囊，管径需变小的地方应用缩径接头。不可以套筒代替；4.1.4.3应优先采用长弯管（头），不得采用直角弯头。4.1.5接管垫圈4.1.5.1进行法兰连接需采用...
