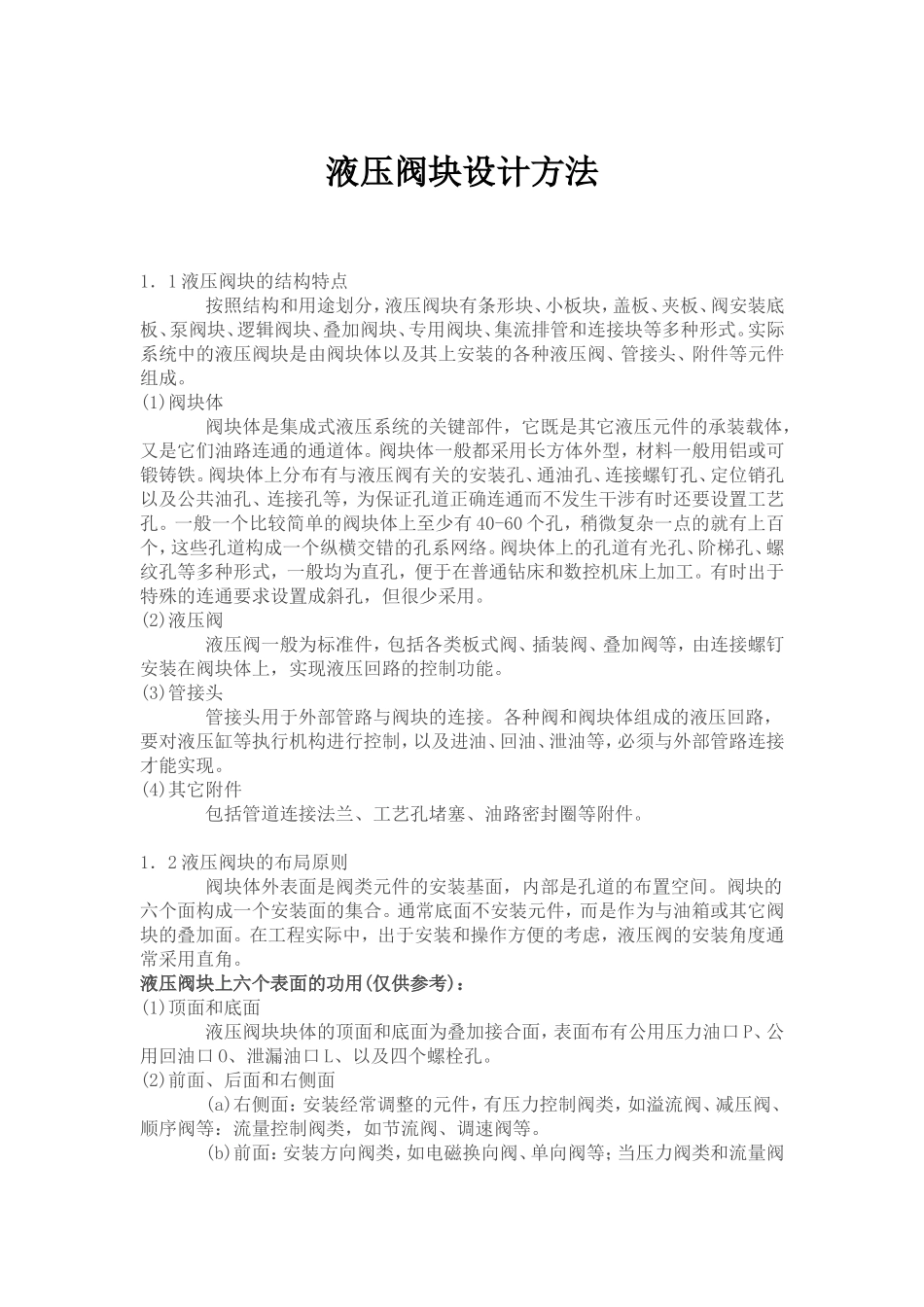

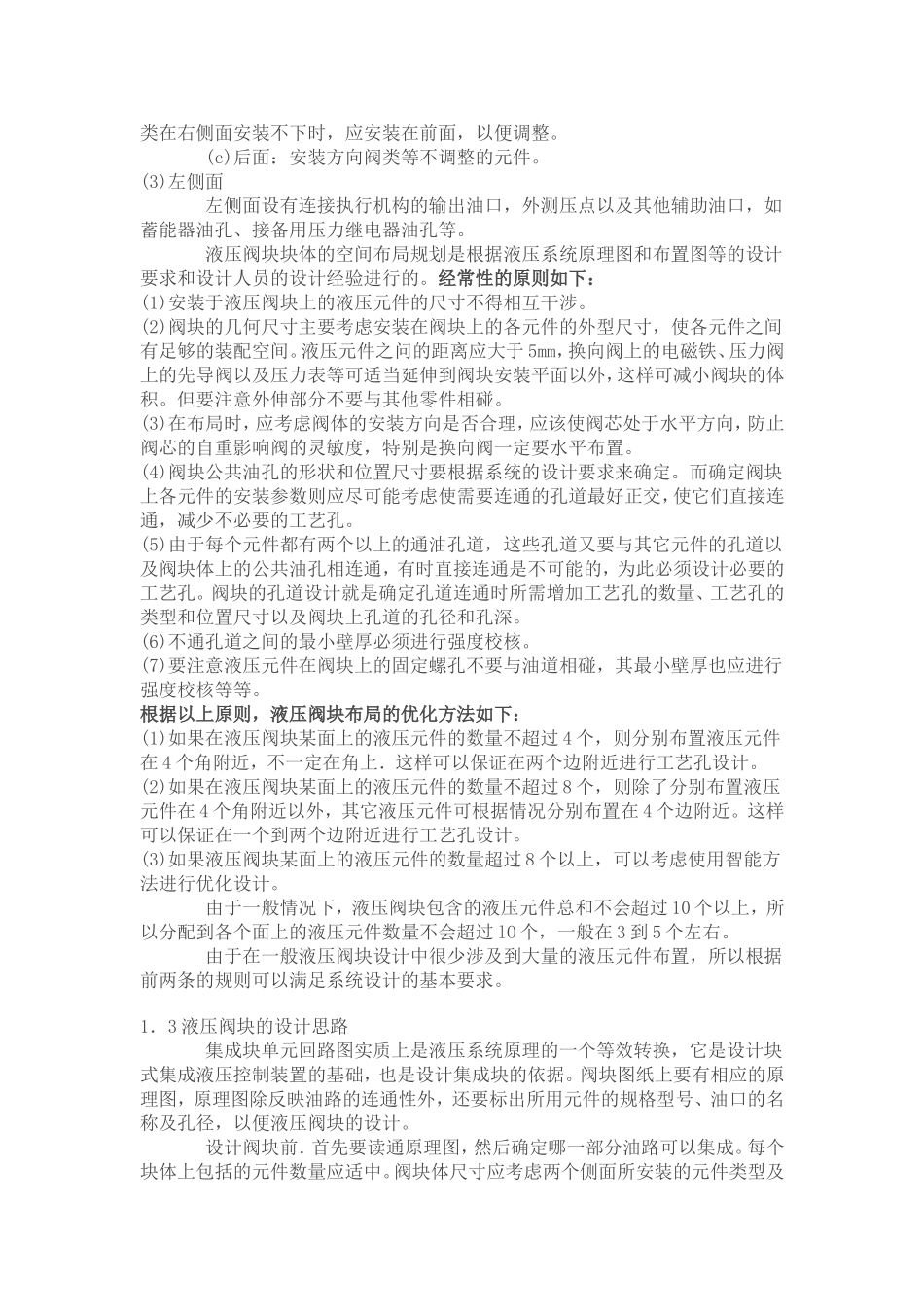

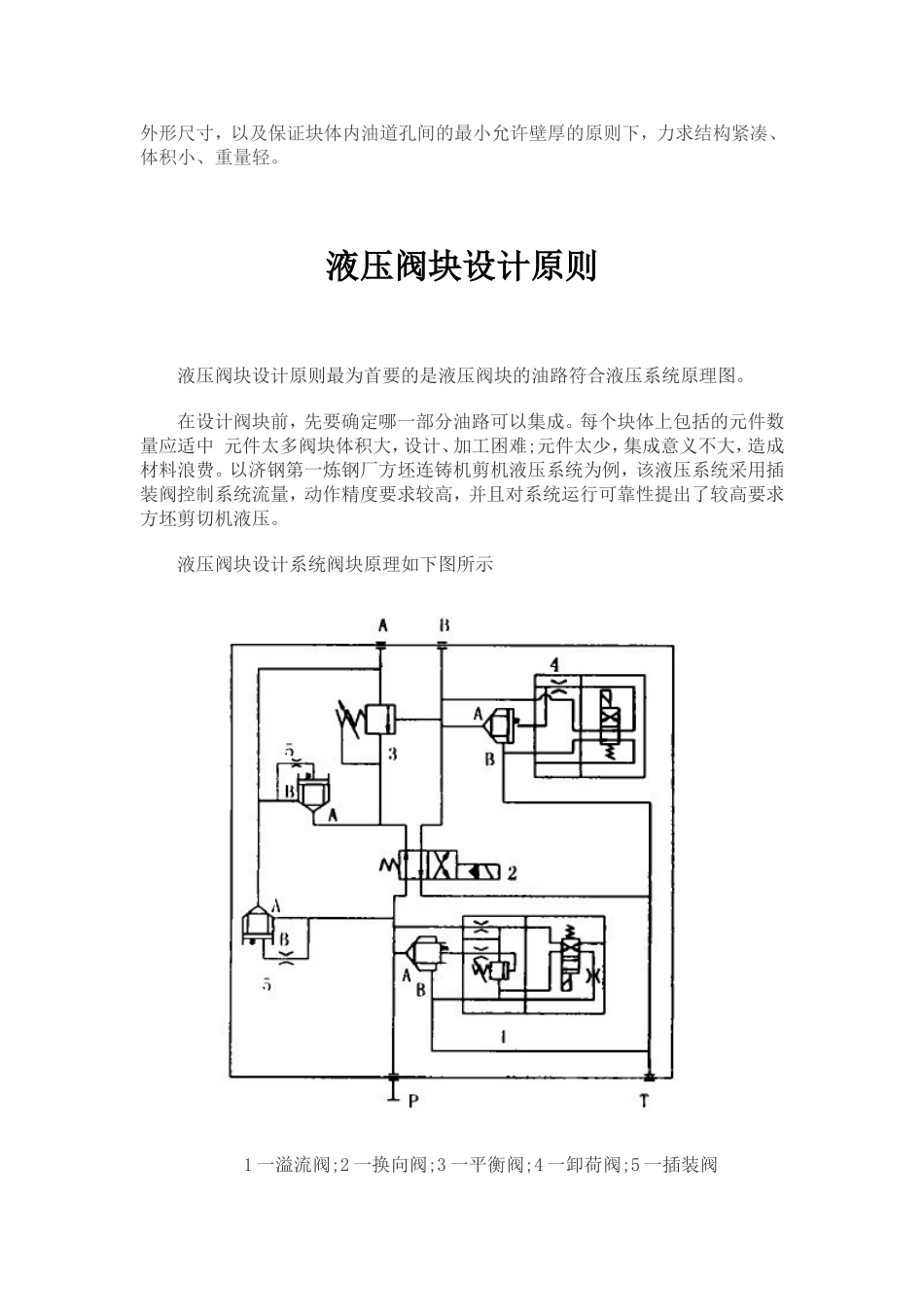

液压阀块设计方法1．1液压阀块的结构特点按照结构和用途划分，液压阀块有条形块、小板块，盖板、夹板、阀安装底板、泵阀块、逻辑阀块、叠加阀块、专用阀块、集流排管和连接块等多种形式。实际系统中的液压阀块是由阀块体以及其上安装的各种液压阀、管接头、附件等元件组成。(1)阀块体阀块体是集成式液压系统的关键部件，它既是其它液压元件的承装载体，又是它们油路连通的通道体。阀块体一般都采用长方体外型，材料一般用铝或可锻铸铁。阀块体上分布有与液压阀有关的安装孔、通油孔、连接螺钉孔、定位销孔以及公共油孔、连接孔等，为保证孔道正确连通而不发生干涉有时还要设置工艺孔。一般一个比较简单的阀块体上至少有40-60个孔，稍微复杂一点的就有上百个，这些孔道构成一个纵横交错的孔系网络。阀块体上的孔道有光孔、阶梯孔、螺纹孔等多种形式，一般均为直孔，便于在普通钻床和数控机床上加工。有时出于特殊的连通要求设置成斜孔，但很少采用。(2)液压阀液压阀一般为标准件，包括各类板式阀、插装阀、叠加阀等，由连接螺钉安装在阀块体上，实现液压回路的控制功能。(3)管接头管接头用于外部管路与阀块的连接。各种阀和阀块体组成的液压回路，要对液压缸等执行机构进行控制，以及进油、回油、泄油等，必须与外部管路连接才能实现。(4)其它附件包括管道连接法兰、工艺孔堵塞、油路密封圈等附件。1．2液压阀块的布局原则阀块体外表面是阀类元件的安装基面，内部是孔道的布置空间。阀块的六个面构成一个安装面的集合。通常底面不安装元件，而是作为与油箱或其它阀块的叠加面。在工程实际中，出于安装和操作方便的考虑，液压阀的安装角度通常采用直角。液压阀块上六个表面的功用(仅供参考)：(1)顶面和底面液压阀块块体的顶面和底面为叠加接合面，表面布有公用压力油口P、公用回油口O、泄漏油口L、以及四个螺栓孔。(2)前面、后面和右侧面(a)右侧面：安装经常调整的元件，有压力控制阀类，如溢流阀、减压阀、顺序阀等：流量控制阀类，如节流阀、调速阀等。(b)前面：安装方向阀类，如电磁换向阀、单向阀等；当压力阀类和流量阀类在右侧面安装不下时，应安装在前面，以便调整。(c)后面：安装方向阀类等不调整的元件。(3)左侧面左侧面设有连接执行机构的输出油口，外测压点以及其他辅助油口，如蓄能器油孔、接备用压力继电器油孔等。液压阀块块体的空间布局规划是根据液压系统原理图和布置图等的设计要求和设计人员的设计经验进行的。经常性的原则如下：(1)安装于液压阀块上的液压元件的尺寸不得相互干涉。(2)阀块的几何尺寸主要考虑安装在阀块上的各元件的外型尺寸，使各元件之间有足够的装配空间。液压元件之问的距离应大于5mm，换向阀上的电磁铁、压力阀上的先导阀以及压力表等可适当延伸到阀块安装平面以外，这样可减小阀块的体积。但要注意外伸部分不要与其他零件相碰。(3)在布局时，应考虑阀体的安装方向是否合理，应该使阀芯处于水平方向，防止阀芯的自重影响阀的灵敏度，特别是换向阀一定要水平布置。(4)阀块公共油孔的形状和位置尺寸要根据系统的设计要求来确定。而确定阀块上各元件的安装参数则应尽可能考虑使需要连通的孔道最好正交，使它们直接连通，减少不必要的工艺孔。(5)由于每个元件都有两个以上的通油孔道，这些孔道又要与其它元件的孔道以及阀块体上的公共油孔相连通，有时直接连通是不可能的，为此必须设计必要的工艺孔。阀块的孔道设计就是确定孔道连通时所需增加工艺孔的数量、工艺孔的类型和位置尺寸以及阀块上孔道的孔径和孔深。(6)不通孔道之间的最小壁厚必须进行强度校核。(7)要注意液压元件在阀块上的固定螺孔不要与油道相碰，其最小壁厚也应进行强度校核等等。根据以上原则，液压阀块布局的优化方法如下：(1)如果在液压阀块某面上的液压元件的数量不超过4个，则分别布置液压元件在4个角附近，不一定在角上．这样可以保证在两个边附近进行工艺孔设计。(2)如果在液压阀块某面上的液压元件的数量不超过8个，则除了分别布置液压元件在4个角附近以外，其它液压元件可根据情况分别布置在4个边附近。这样可以保证在一个到两个边附近进行工艺孔设计。(3)如果液压阀块...
