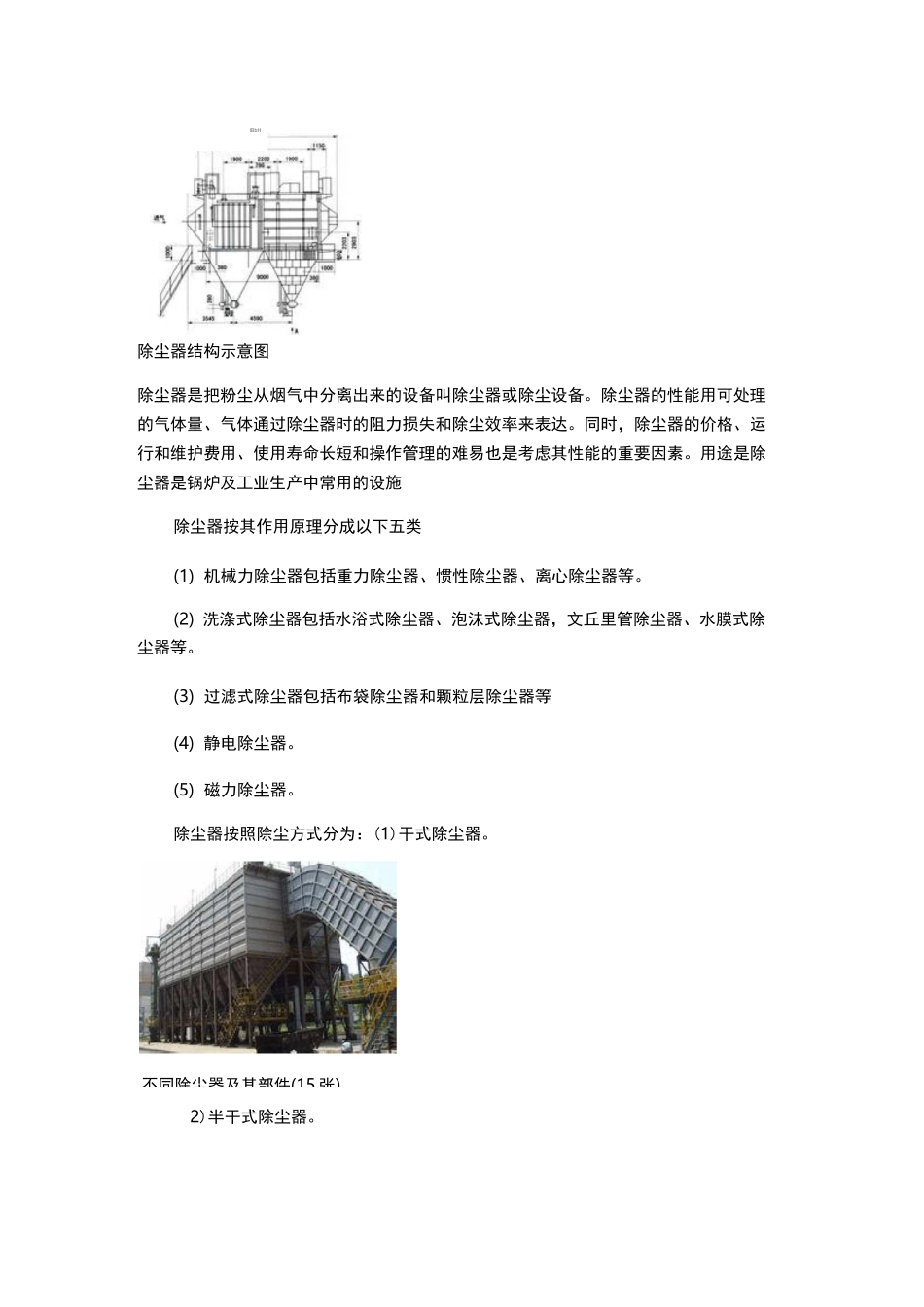

除尘器结构示意图除尘器是把粉尘从烟气中分离出来的设备叫除尘器或除尘设备。除尘器的性能用可处理的气体量、气体通过除尘器时的阻力损失和除尘效率来表达。同时，除尘器的价格、运行和维护费用、使用寿命长短和操作管理的难易也是考虑其性能的重要因素。用途是除尘器是锅炉及工业生产中常用的设施除尘器按其作用原理分成以下五类(1)机械力除尘器包括重力除尘器、惯性除尘器、离心除尘器等。(2)洗涤式除尘器包括水浴式除尘器、泡沬式除尘器，文丘里管除尘器、水膜式除尘器等。(3)过滤式除尘器包括布袋除尘器和颗粒层除尘器等(4)静电除尘器。(5)磁力除尘器。除尘器按照除尘方式分为：(1)干式除尘器。2)半干式除尘器。不同除尘器及其部件(15张)IBbH(3)湿式除尘器。现在工业中用的比较多的是电袋复合式除尘器及袋式除尘器。(fabricfilter)电袋复合式除尘技术：电袋复合除尘器即在一个箱体内，前端安装一短电场，后端安装滤袋场，烟尘从左端引入，首先经过电场区，尘粒在电场区荷电并有80%~90%粉尘被收集下来。(发挥电除尘的优点，降低袋场负荷)。经过电场的烟气部分通过电场区后进入袋区，经滤袋外表面进入滤袋内腔，粉尘被阻留在滤袋外表面，纯净的气体从内腔排气烟道，从烟道排出。电袋复合式除尘器结合了电除尘器及纯布袋除尘器两者的优点，是新一代的除尘技术，目前国内共有将近200台的电袋复合式除尘器投入使用。袋式(布袋)除尘技术：定义：利用滤袋进行过滤除尘的技术。滤袋的材质：天然纤维、化学合成纤维、玻璃纤维、金属纤维。形式：气体由滤袋外到内部，粉尘在滤袋外表面气体由滤袋内到外部，粉尘在滤袋内表面1957年，脉冲袋式除尘器问世。编辑本段除尘器行业标准AQ1022-2006煤矿用袋式除尘器DL/T514-2004电除尘器JB/T10341-2002滤筒式除尘器JB/T20108-2007药用脉冲式布袋除尘器JB/T6409-2008煤气用湿式电除尘器MT159-1995矿用除尘器JC/T819-2007水泥工业用CXBC系列袋式除尘器JC837-1998建材工业用分室反吹风袋式除尘器JB/T8532-2008脉冲喷吹类袋布除尘器JB/T9055-1999机械振动类袋式除尘器编辑本段除尘器选型依据1、处理风量（Q）处理风量是指除尘设备在单位时间内所能净化气体的体积量。单位为每小时立方米（m3/h）或每小时标立方米（Nm3/h）。是袋式除尘器设计中最重要的因素之一。根据风量设计或选择袋式除尘器时，一般不能使除尘器在超过规定风量的情况下运行，否则，滤袋容易堵塞，寿命缩短，压力损失大幅度上升，除尘效率也要降低；但也不能将风量选的过大，否则增加设备投资和占地面积。合理的选择处理风量常常是根据工艺情况和经验来决定的。2、使用温度对于袋式除尘器来说，其使用温度取决于两个因素，第一是滤料的最高承受温度，第二是气体温度必须在露点温度以上。目前，由于玻纤滤料的大量选用，其最高使用温度可达280°C，对高于这一温度的气体必须采取降温措施，对低于露点温度的气体必须采取提温措施。对袋式除尘器来说，使用温度与除尘效率关系并不明显，这一点不同于电除尘，对电除尘器来说，温度的变化会影响到粉尘的比电阻等影响除尘效率。3、入口含尘浓度即入口粉尘浓度，这是由扬尘点的工艺所决定的,在设计或选择袋式除尘器时，它是仅次于处理风量的又一重要因素。以g/m3或g/Nm3来表示。对于袋式除尘器来说，入口含尘浓度将直接影响下列因素：⑴压力损失和清灰周期。入口浓度增大，同一过滤面积上积灰速度快，压力损失随之增加，结果是不得不增加清灰次数。⑵滤袋和箱体的磨损。在粉尘具有强磨蚀性的情况下，其磨损量可以认为与含尘浓度成正比。⑶预收尘有无必要。预收尘就是在除尘器入口处前再增加一级除尘设备，也称前级除尘。⑷排灰装置的排灰能力。排灰装置的排灰能力应以能排出全部收下的粉尘为准，粉尘量等于入口含尘浓度乘以处理风量。⑸操作方式。袋式除尘器分为正压和负压两种操作方式，为减少风机磨损，入口浓度大的不宜采用正压操作方式。4、出口含尘浓度出口含尘浓度指除尘器的排放浓度，表示方法同入口含尘浓度，出口含尘浓度的大小应以当地环保要求或用户的要求为准，袋式除尘器的排放浓度一般都能达到50mg/Nm3以下。5、压力损失袋式除...
