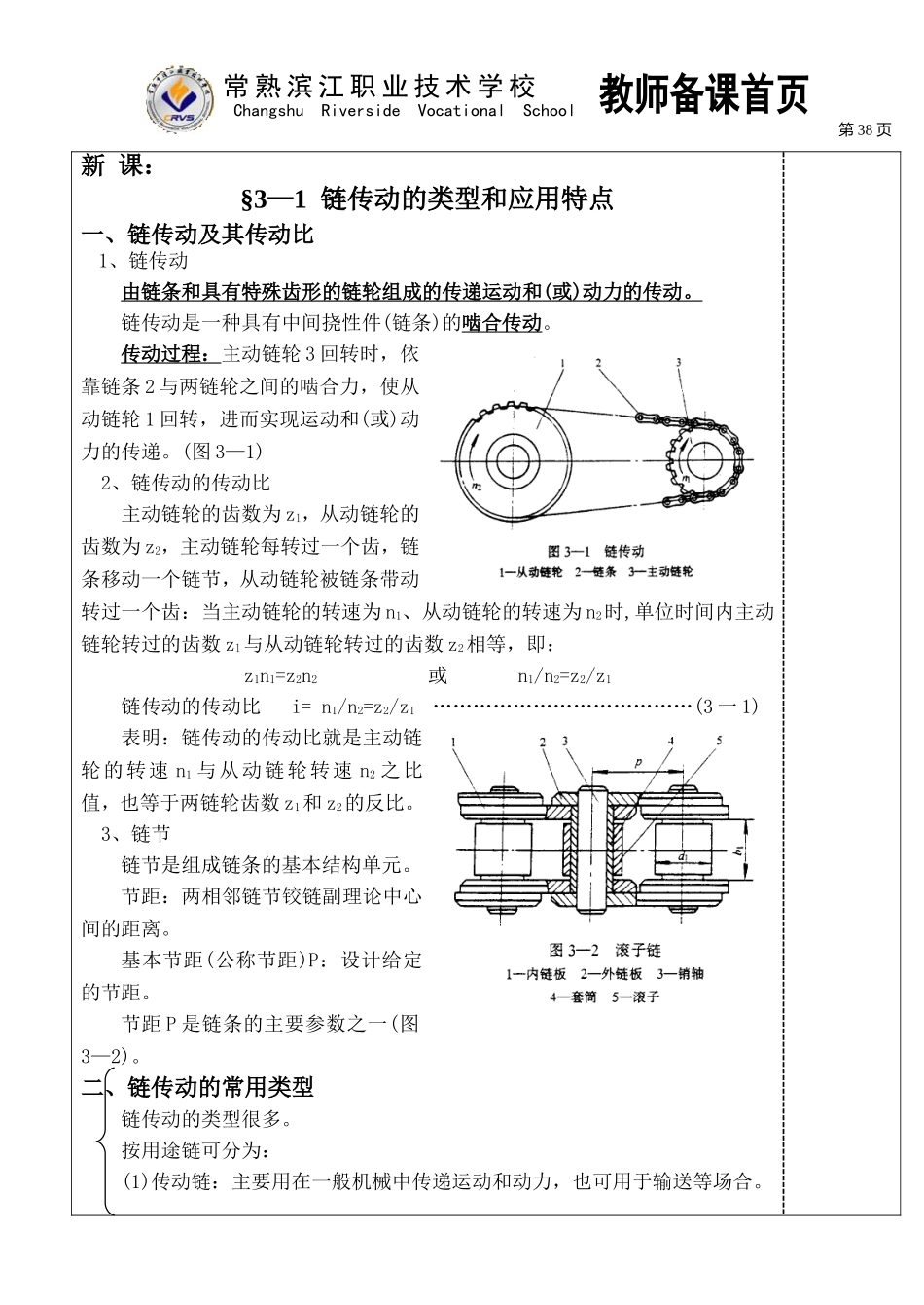

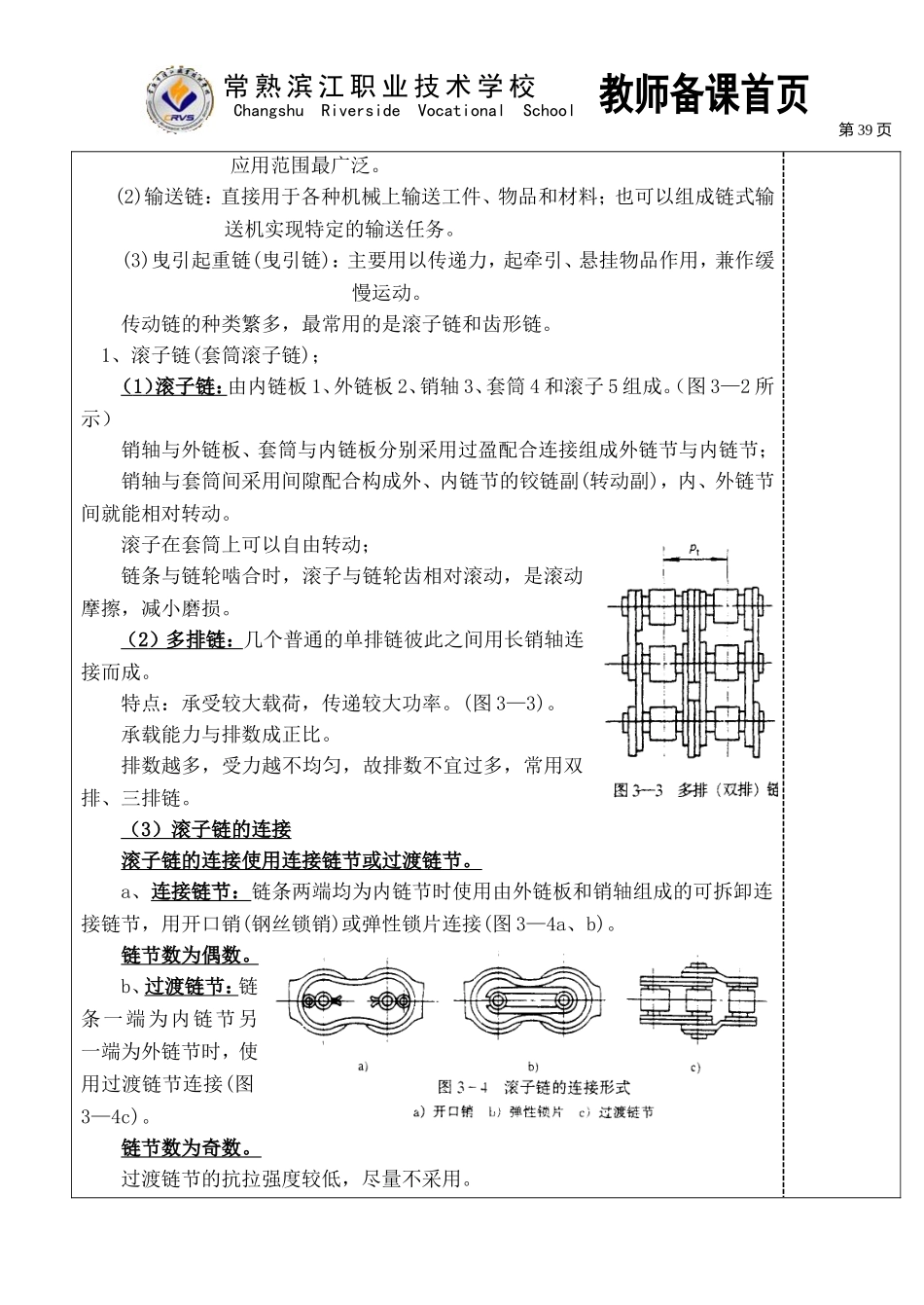

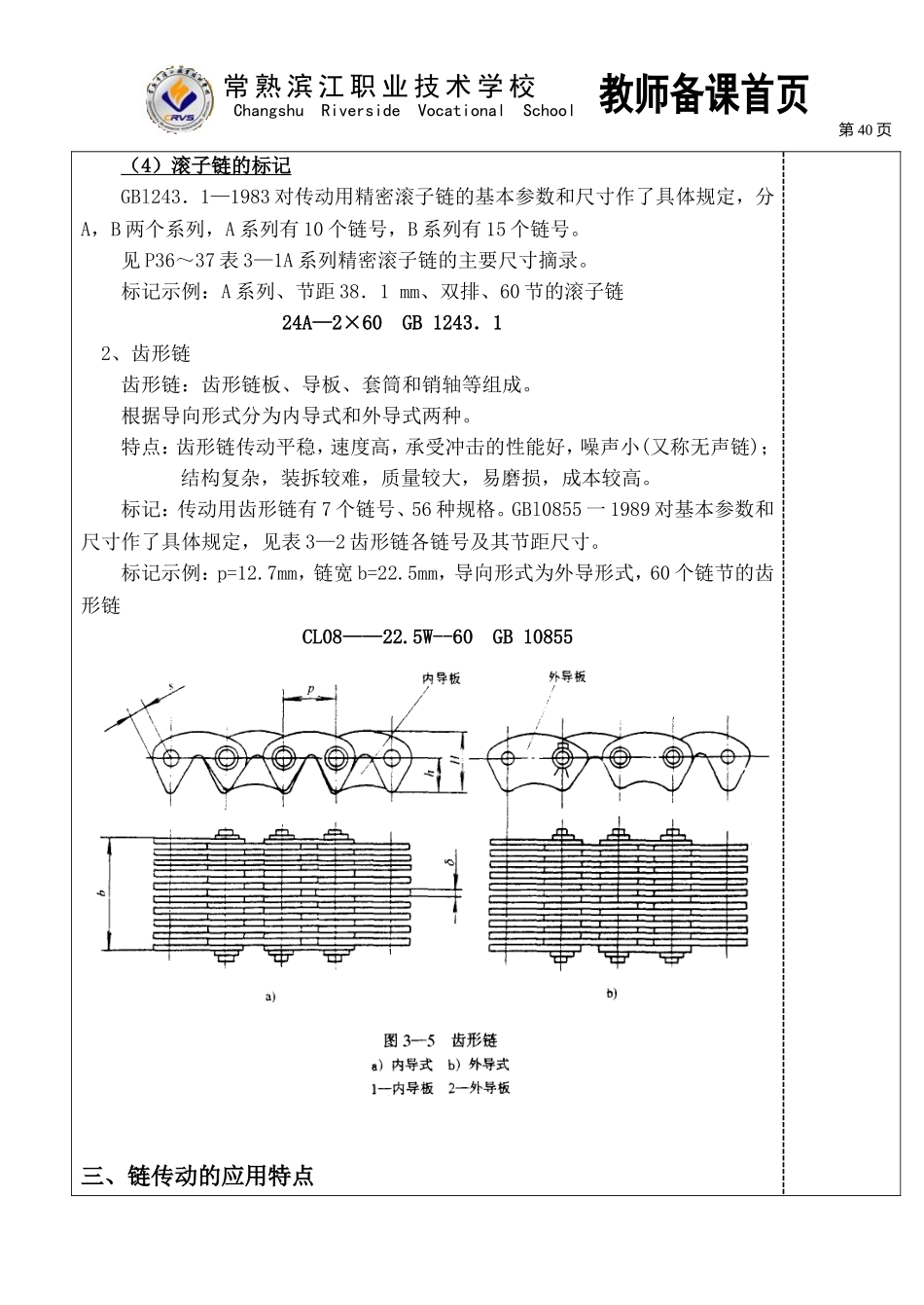

教师备课首页常熟滨江职业技术学校ChangshuRiversideVocationalSchool第38页新课：§3—1链传动的类型和应用特点一、链传动及其传动比1、链传动由链条和具有特殊齿形的链轮组成的传递运动和(或)动力的传动。链传动是一种具有中间挠性件(链条)的啮合传动。传动过程：主动链轮3回转时，依靠链条2与两链轮之间的啮合力，使从动链轮1回转，进而实现运动和(或)动力的传递。(图3—1)2、链传动的传动比主动链轮的齿数为zl，从动链轮的齿数为z2，主动链轮每转过一个齿，链条移动一个链节，从动链轮被链条带动转过一个齿：当主动链轮的转速为n1、从动链轮的转速为n2时,单位时间内主动链轮转过的齿数zl与从动链轮转过的齿数z2相等，即：z1n1=z2n2或n1/n2=z2/z1链传动的传动比i=n1/n2=z2/z1…………………………………(3一1)表明：链传动的传动比就是主动链轮的转速n1与从动链轮转速n2之比值，也等于两链轮齿数z1和z2的反比。3、链节链节是组成链条的基本结构单元。节距：两相邻链节铰链副理论中心间的距离。基本节距(公称节距)P：设计给定的节距。节距P是链条的主要参数之一(图3—2)。二、链传动的常用类型链传动的类型很多。按用途链可分为：(1)传动链：主要用在一般机械中传递运动和动力，也可用于输送等场合。教师备课首页常熟滨江职业技术学校ChangshuRiversideVocationalSchool第39页应用范围最广泛。(2)输送链：直接用于各种机械上输送工件、物品和材料；也可以组成链式输送机实现特定的输送任务。(3)曳引起重链(曳引链)：主要用以传递力，起牵引、悬挂物品作用，兼作缓慢运动。传动链的种类繁多，最常用的是滚子链和齿形链。1、滚子链(套筒滚子链)；（1）滚子链：由内链板1、外链板2、销轴3、套筒4和滚子5组成。（图3—2所示）销轴与外链板、套筒与内链板分别采用过盈配合连接组成外链节与内链节；销轴与套筒间采用间隙配合构成外、内链节的铰链副(转动副)，内、外链节间就能相对转动。滚子在套筒上可以自由转动；链条与链轮啮合时，滚子与链轮齿相对滚动，是滚动摩擦，减小磨损。（2）多排链：几个普通的单排链彼此之间用长销轴连接而成。特点：承受较大载荷，传递较大功率。(图3—3)。承载能力与排数成正比。排数越多，受力越不均匀，故排数不宜过多，常用双排、三排链。（3）滚子链的连接滚子链的连接使用连接链节或过渡链节。a、连接链节：链条两端均为内链节时使用由外链板和销轴组成的可拆卸连接链节，用开口销(钢丝锁销)或弹性锁片连接(图3—4a、b)。链节数为偶数。b、过渡链节：链条一端为内链节另一端为外链节时，使用过渡链节连接(图3—4c)。链节数为奇数。过渡链节的抗拉强度较低，尽量不采用。教师备课首页常熟滨江职业技术学校ChangshuRiversideVocationalSchool第40页（4）滚子链的标记GBl243．1—1983对传动用精密滚子链的基本参数和尺寸作了具体规定，分A，B两个系列，A系列有10个链号，B系列有15个链号。见P36～37表3—1A系列精密滚子链的主要尺寸摘录。标记示例：A系列、节距38．1mm、双排、60节的滚子链24A—2×60GB1243．12、齿形链齿形链：齿形链板、导板、套筒和销轴等组成。根据导向形式分为内导式和外导式两种。特点：齿形链传动平稳，速度高，承受冲击的性能好，噪声小(又称无声链)；结构复杂，装拆较难，质量较大，易磨损，成本较高。标记：传动用齿形链有7个链号、56种规格。GBl0855一1989对基本参数和尺寸作了具体规定，见表3—2齿形链各链号及其节距尺寸。标记示例：p=12.7mm，链宽b=22.5mm，导向形式为外导形式，60个链节的齿形链CL08——22.5W--60GB10855三、链传动的应用特点教师备课首页常熟滨江职业技术学校ChangshuRiversideVocationalSchool第41页与带传动相比，链传动具有下列特点：1．能保证准确的平均传动比。2．传递功率大，张紧力小，作用在轴和轴承上的力小。3．传动效率高，η=0.95～0.98。4．能在低速、重载和高温条件下，以及尘土飞扬、淋水、淋油等不良环境中工作。5．能用一根链条同时带动几根彼此平行的轴转动。6．因多边形效应，瞬时传动比不是常数，会产生动载荷和冲击，不宜用于精密传动的机械。7．安装和维护要求较高。8．链条的...
