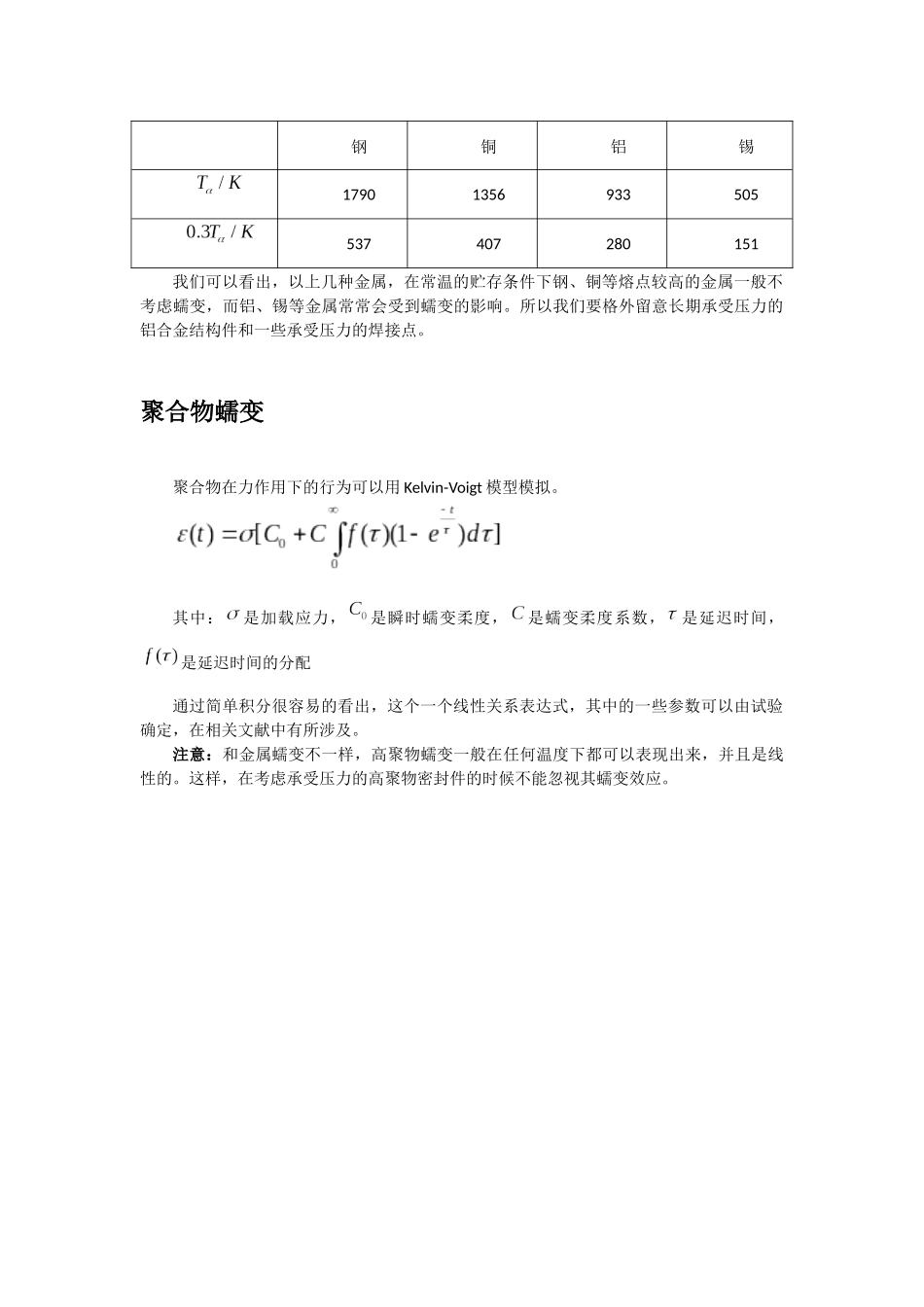

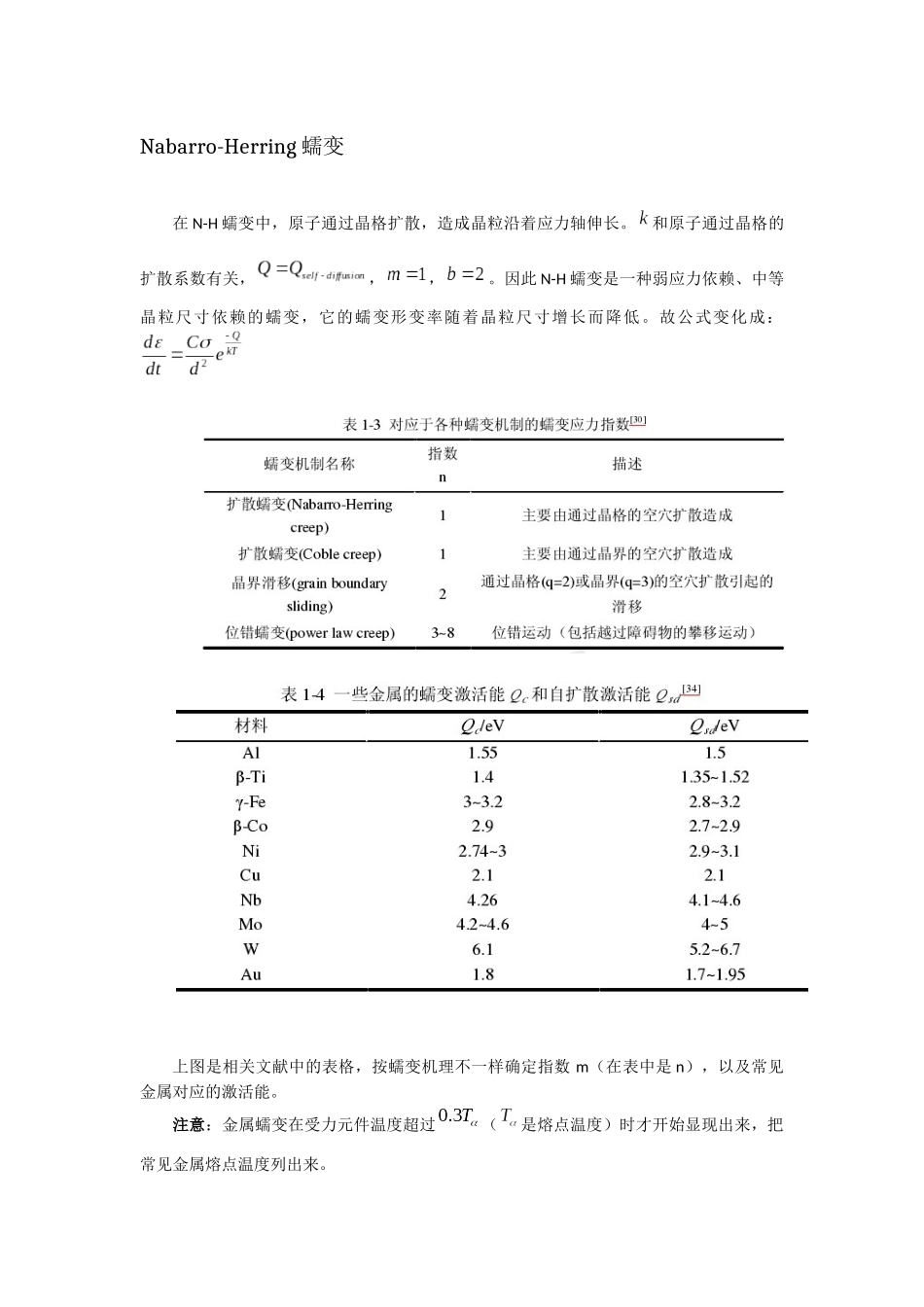

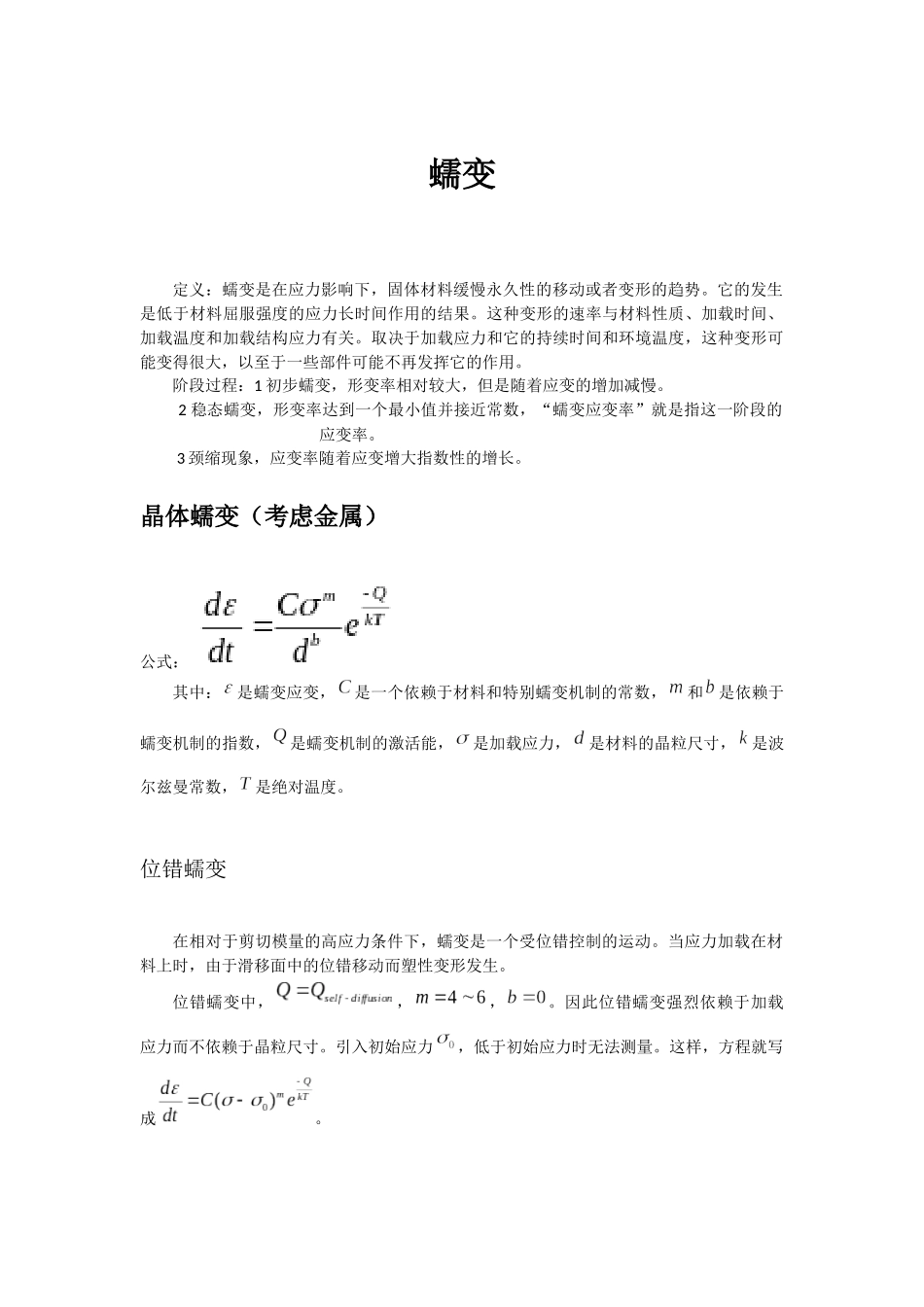

蠕变定义：蠕变是在应力影响下，固体材料缓慢永久性的移动或者变形的趋势。它的发生是低于材料屈服强度的应力长时间作用的结果。这种变形的速率与材料性质、加载时间、加载温度和加载结构应力有关。取决于加载应力和它的持续时间和环境温度，这种变形可能变得很大，以至于一些部件可能不再发挥它的作用。阶段过程：1初步蠕变，形变率相对较大，但是随着应变的增加减慢。2稳态蠕变，形变率达到一个最小值并接近常数，“蠕变应变率”就是指这一阶段的应变率。3颈缩现象，应变率随着应变增大指数性的增长。晶体蠕变（考虑金属）公式：其中：是蠕变应变，是一个依赖于材料和特别蠕变机制的常数，和是依赖于蠕变机制的指数，是蠕变机制的激活能，是加载应力，是材料的晶粒尺寸，是波尔兹曼常数，是绝对温度。位错蠕变在相对于剪切模量的高应力条件下，蠕变是一个受位错控制的运动。当应力加载在材料上时，由于滑移面中的位错移动而塑性变形发生。位错蠕变中，，，。因此位错蠕变强烈依赖于加载应力而不依赖于晶粒尺寸。引入初始应力，低于初始应力时无法测量。这样，方程就写成。Nabarro-Herring蠕变在N-H蠕变中，原子通过晶格扩散，造成晶粒沿着应力轴伸长。和原子通过晶格的扩散系数有关，，，。因此N-H蠕变是一种弱应力依赖、中等晶粒尺寸依赖的蠕变，它的蠕变形变率随着晶粒尺寸增长而降低。故公式变化成：上图是相关文献中的表格，按蠕变机理不一样确定指数m（在表中是n），以及常见金属对应的激活能。注意：金属蠕变在受力元件温度超过（是熔点温度）时才开始显现出来，把常见金属熔点温度列出来。钢铜铝锡17901356933505537407280151我们可以看出，以上几种金属，在常温的贮存条件下钢、铜等熔点较高的金属一般不考虑蠕变，而铝、锡等金属常常会受到蠕变的影响。所以我们要格外留意长期承受压力的铝合金结构件和一些承受压力的焊接点。聚合物蠕变聚合物在力作用下的行为可以用Kelvin-Voigt模型模拟。其中：是加载应力，是瞬时蠕变柔度，是蠕变柔度系数，是延迟时间，是延迟时间的分配通过简单积分很容易的看出，这个一个线性关系表达式，其中的一些参数可以由试验确定，在相关文献中有所涉及。注意：和金属蠕变不一样，高聚物蠕变一般在任何温度下都可以表现出来，并且是线性的。这样，在考虑承受压力的高聚物密封件的时候不能忽视其蠕变效应。应力松弛粘弹性材料在总应变不变的条件下，由于试样内部的粘性应变(或粘塑性应变)分量随时间不断增长，使回弹应变分量随时间逐渐降低，从而导致变形恢复力（回弹应力）随时间逐渐降低的现象。（可以类比大学物理中的磁滞回线）我们可以看出，蠕变会伴随着应力松弛。但是应力松弛和蠕变有前提上的区别，蠕变是在弹性限度内应力长期作用的影响，而应力松弛所加的应力则没有这个限制。但是，从工程设计上考虑，我们设计的大多数产品一般都不会让应力超过弹性极限。在这种情况下蠕变往往与应力松弛是相互伴随的。应力松弛和蠕变不同之处在于应力松弛是固定形变条件下应力的降低，蠕变是保持高应力条件下发生的形变积累，他们机理有相似之处，但是侧重点不一样。一般由于蠕变效应带来的应力松弛可以利用蠕变公式进行进一步求解，这里应当各位注意几种元件：铝合金的焊接件、承受应力的焊点、螺栓、弹性元件、高聚物的密封件等下面我们将对螺旋弹簧的应力松弛进行进一步阐释。弹簧的应力松弛目前，较为实用的压缩螺旋弹簧应力松弛方程有如下两种形式：研究表明，弹簧的应力松弛分为两个阶段，在以下满足Arrhenius模型。所以在这个范围可以通过相对高温度环境的加速试验来预测常温下的应力松弛。高聚物的应力松弛对于高聚物松弛模型：，这样积分出来和上个方程形式是一样的。注意：高聚物的应力松弛和老化关系很大，在不利的环境中，高聚物的应力松弛衰减相对迅速，所以在导弹高聚物密封件中我们要减小高聚物的老化。残余应力构件在制造过程中，将受到来自各种工艺等因素的作用与影响；当这些因素消失之后，若构件所受到的上述作用与影响不能随之而完全消失，仍有部分作用与影响残留在构件内则这种残留的作用与影响称为残余应力。这样的应力在...
