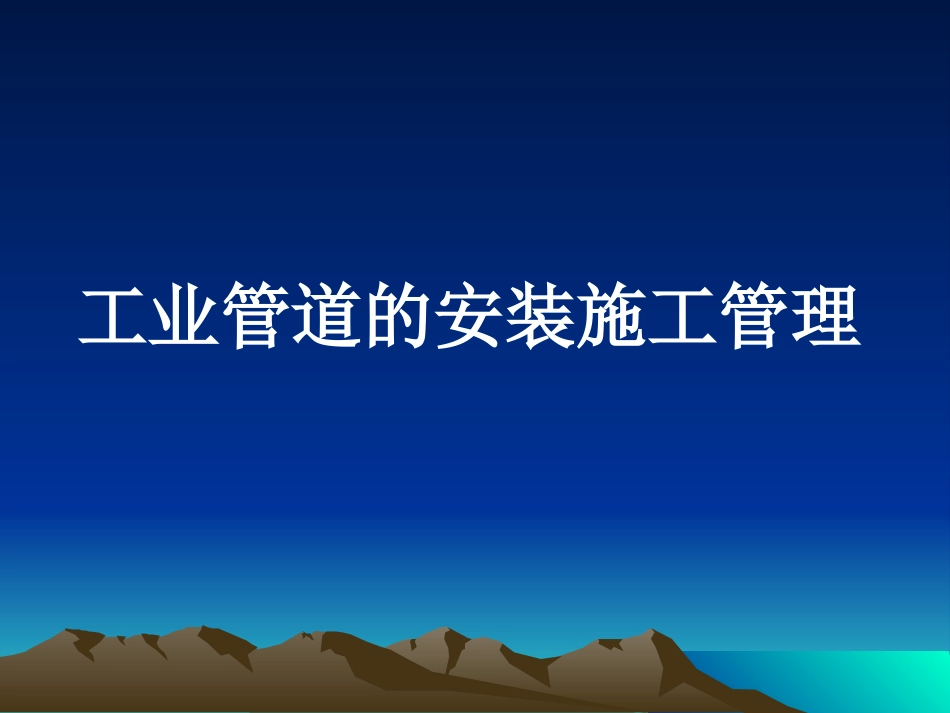

工业管道的安装施工管理VIP专享VIP免费

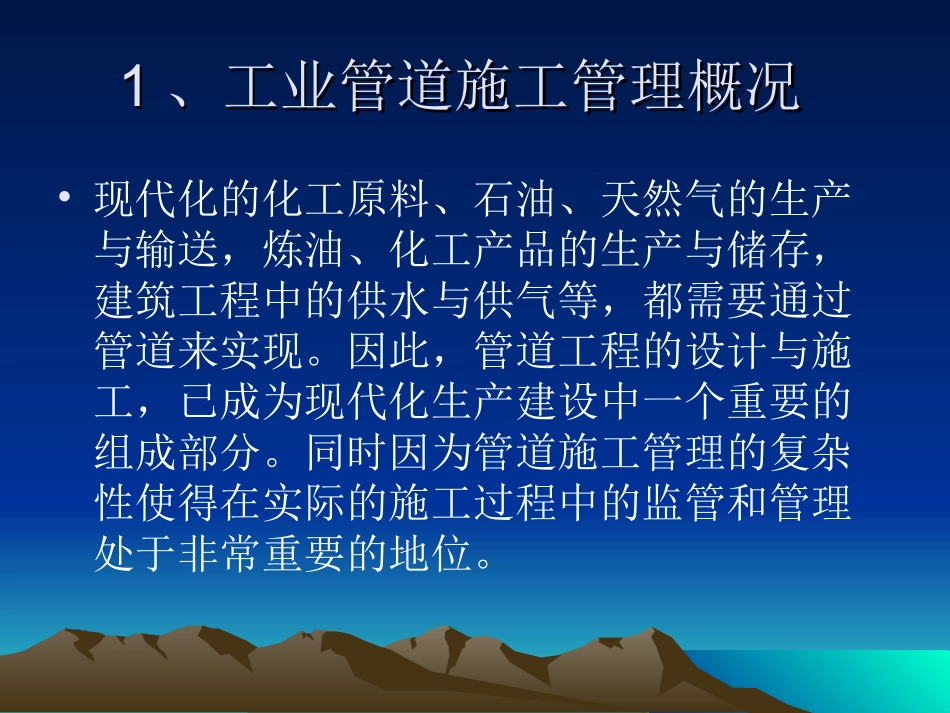

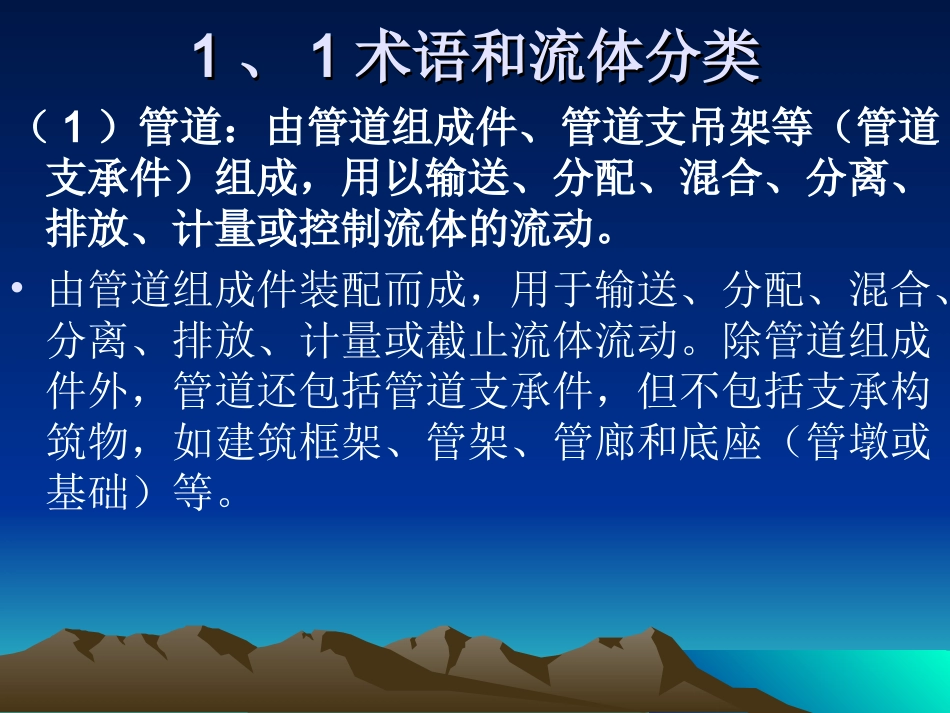

工业管道的安装施工管理11、工业管道施工管理概况、工业管道施工管理概况•现代化的化工原料、石油、天然气的生产与输送，炼油、化工产品的生产与储存，建筑工程中的供水与供气等，都需要通过管道来实现。因此，管道工程的设计与施工，已成为现代化生产建设中一个重要的组成部分。同时因为管道施工管理的复杂性使得在实际的施工过程中的监管和管理处于非常重要的地位。11、、11术语和流体分类术语和流体分类（1）管道：由管道组成件、管道支吊架等（管道支承件）组成，用以输送、分配、混合、分离、排放、计量或控制流体的流动。•由管道组成件装配而成，用于输送、分配、混合、分离、排放、计量或截止流体流动。除管道组成件外，管道还包括管道支承件，但不包括支承构筑物，如建筑框架、管架、管廊和底座（管墩或基础）等。11、、11术语和流体分类术语和流体分类（2）管道组成件：是指用于连接或装配成管道的元件，包括管子、管件、法兰、垫片、紧固件、阀门、以及管道特殊件。•管件和阀门的最大允许使用压力和规格通常使用公称压力和公称直径来表达。•管道组成件是用于连接或装配成压力密封的管道系统机械元件，包括管子、管件、法兰、垫片、紧固件、阀门、安全保护装置以及诸如膨胀节、挠性接头、耐压软管、过滤器、管路中的仪表（如孔板）和分离器等。11、、11术语和流体分类术语和流体分类（3）压力管道元件：是指受监察范围内的压力管道组成件和支吊架。（4）公称压力(PN)：按GB/T1048的定义，由字母PN和无因次整数数字组成，代表管道组成件的压力等级。（5）公称直径(DN)按GB/T1047的定义，由字母DN和无因次整数数字组成，代表管道组成件的规格11、、11术语和流体分类术语和流体分类（6）管道支承件：用于支承管道或约束管道位移的各种结构的总称。包括管道支吊架，但不包括土建的结构。有固定支架、滑动支架、刚性支架、导向架、限位架、弹簧支吊架、减振装置和阻尼装置等。•管道支承件包括安装件和附着件两部分。安装件是将负载从管子或管道附件上传递到支承结构或设备的元件，有悬挂式和承载式两种。附着件是用焊接、螺栓连接或夹紧等方法附装在管子上的零件。11、、11术语和流体分类术语和流体分类（7）流体：在管道内流动的物质，也称介质。流体按其状态或性质进行分类。（A）按状态分：有气体；液体；液化气体；浆体。（B）按性质分：•可燃介质：可燃介质是在生产操作条件下可以点燃和连续燃烧的气体或可以气化的液体。•毒性介质；指按GB5044定义的极度、高度、中度和轻度危害介质的总称；•腐蚀性介质。是指能灼伤人体组织并对管道材料造成损坏的物质。可燃介质可燃介质分为可燃气体、液化气体和可燃液体。•甲、乙类可燃气体与空气混合物的爆炸下限（体积）分别规定为：甲类可燃气体：＜10%；•乙类可燃气体：≥10%。•与空气混合的爆炸下限小于10%或上限和下限之差大于20%的称为易燃气体。液化烃、可燃液体的火灾危险性分类液化烃、可燃液体的火灾危险性分类•类别名称特征甲类A液化烃150C时蒸汽压力＞0.1MPa的烃类液体及其他类似液体B可燃液体甲A以外的可燃液体，闪点＜280C乙类A闪点≥280C至≤450CB闪点＞450C至＜600C丙类A闪点≥600C至≤1200CB闪点＞1200C注：闪点低于注：闪点低于450C450C的液体称为易燃液体；闪点低于环境温度的液体称为易爆液体。的液体称为易燃液体；闪点低于环境温度的液体称为易爆液体。易燃气体和易燃液体统称为易燃流体（易燃介质）。易燃气体和易燃液体统称为易燃流体（易燃介质）。•极度危害物质也称剧毒物质（介质）是：如有极少量这类物质泄漏到环境中，被人吸入或与人体接触，即使迅速治疗，也能对人体造成严重的和难以治疗的伤害的物质。剧毒物质以外的毒物统称有毒物质，是指在治疗及时的条件下不致于对人体造成不易恢复的危害的毒物。•有毒介质系指按GB5044定义的极度、高度和中度危害介质的总称；•按介质性质分类：根据管道内输送介质对管路系统分类，如蒸汽管道，丁二烯管道，洁净水管道等•按类别、级别分类：压力管道和非压力管道，压力管道中还有GA/GB/GC/GD等级别。•设计和施工规范中，为了便于对不同类别、级...
