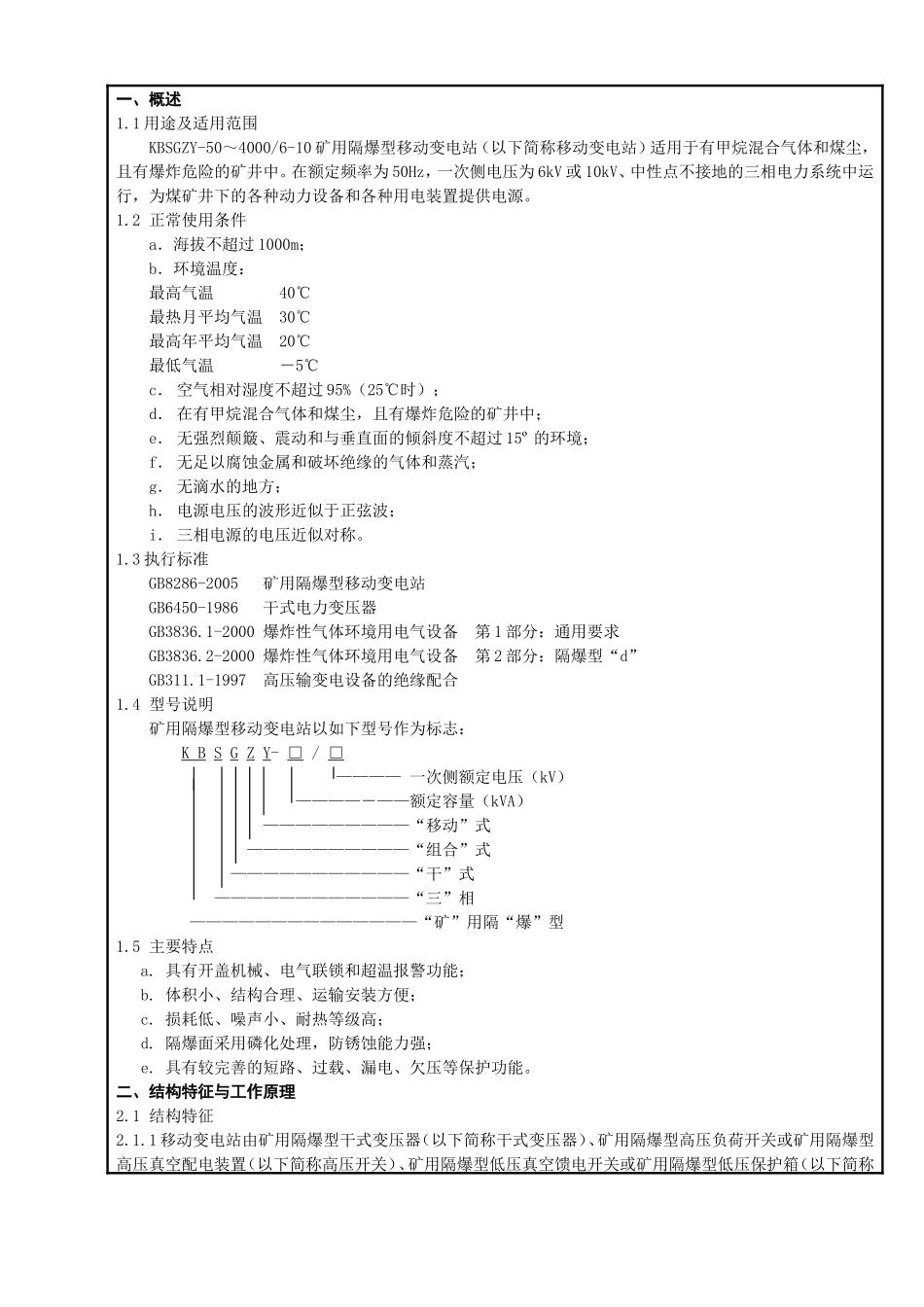

江苏中联电气股份有限公司使用说明书KBSGZY-50～4000/6-10矿用隔爆型移动变电站共7页第1页一、概述1.1用途及适用范围KBSGZY-50～4000/6-10矿用隔爆型移动变电站（以下简称移动变电站）适用于有甲烷混合气体和煤尘，且有爆炸危险的矿井中。在额定频率为50Hz，一次侧电压为6kV或10kV、中性点不接地的三相电力系统中运行，为煤矿井下的各种动力设备和各种用电装置提供电源。1.2正常使用条件a．海拔不超过1000m；b．环境温度：最高气温40℃最热月平均气温30℃最高年平均气温20℃最低气温－5℃c．空气相对湿度不超过95%（25℃时）；d．在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e．无强烈颠簸、震动和与垂直面的倾斜度不超过15º的环境；f．无足以腐蚀金属和破坏绝缘的气体和蒸汽；g．无滴水的地方；h．电源电压的波形近似于正弦波；i．三相电源的电压近似对称。1.3执行标准GB8286-2005矿用隔爆型移动变电站GB6450-1986干式电力变压器GB3836.1-2000爆炸性气体环境用电气设备第1部分：通用要求GB3836.2-2000爆炸性气体环境用电气设备第2部分：隔爆型“d”GB311.1-1997高压输变电设备的绝缘配合1.4型号说明矿用隔爆型移动变电站以如下型号作为标志：KBSGZY-□/□————一次侧额定电压（kV）————－——额定容量（kVA）—————————“移动”式——————————“组合”式———————————“干”式————————————“三”相——————————————“矿”用隔“爆”型1.5主要特点a.具有开盖机械、电气联锁和超温报警功能；b.体积小、结构合理、运输安装方便；c.损耗低、噪声小、耐热等级高；d.隔爆面采用磷化处理，防锈蚀能力强；e.具有较完善的短路、过载、漏电、欠压等保护功能。二、结构特征与工作原理2.1结构特征2.1.1移动变电站由矿用隔爆型干式变压器（以下简称干式变压器）、矿用隔爆型高压负荷开关或矿用隔爆型高压真空配电装置（以下简称高压开关）、矿用隔爆型低压真空馈电开关或矿用隔爆型低压保护箱（以下简称江苏中联电气股份有限公司使用说明书KBSGZY-50～4000/6-10矿用隔爆型共7页第2页度，整体外壳能承受1MPa的水压而不发生永久变形或损坏。2.1.3箱体上部设有四个大吊环，为起吊总体用，必须同时使用；端盖或顶盖上部小吊环是为在装配和检修时起吊端盖或顶盖之用。2.1.4器身2.1.4.1铁心铁心采用三相心式叠积结构，为了降低空载损耗，铁心除采用高导磁晶粒取向冷轧电工钢片外，柱轭采用等截面、45º全斜接缝、无冲孔、心柱采用H级半干性无纬玻璃粘带绑扎结构或拉板结构。2.1.4.2绕组绕组一般采用圆筒式结构，绕组导线采用NOMEX-410纸包扁铜线，具有良好的电气强度、机械强度及耐热性能。2.1.5干式变压器由于采用空气自冷，器身安装在隔爆箱壳内，箱壳内的热量靠空气对流和辐射传递到壳外，散热条件较差，铁心、绕组和箱壳的温度高，尤其是箱壳内上部温度较高，在矿用隔爆型干式变压器的上夹件中部设有热敏温度继电器，因某种原因使变压器上部温度超出温度继电器的动作值时，能够立即发出温度报警信号。2.1.6高、低压开关使用参见配套产品的使用说明书。2.1.7高、低压开关间具有电气联锁，可确保移动变电站供、停电程序：“先合高压，后合低压；先分低压，后分高压”。在未设有电气联锁装置的法兰盖上，都设有“严禁带电开盖”警告标志牌，提醒操作者在操作时必须断电后开盖。2.2工作原理（简述）当三相电源线（6kV或10kV）接入线腔后，通过高压开关对移动变电站中的干式变压器进行供电，利用电磁感应原理将电源电压变换为动力设备和用电装置所需的电源电压（3.45kV；1.2kV或0.693kV；0.693kV或0.4kV）。三、技术参数3.1电压组合及联结组标号（见表1）。表1额定容量，kVA电压组合联结组标号一次电压，V二次电压，V50100200600010000693/400Yy0(d11)3154005006301200/69380010001200/693,3450Yy0(d11),Yyn012501600200025001200，3450Yy0，Yyn0315040003450Dyn11或Yyn0注：当二次电压为693/400V或1200/693V时，如订货未注明，出厂时为693V或1200V。3.2分接及分接电压（见表2）。表2江苏中联电气股份有限公司使用说明书KBSGZY-50～4000...
