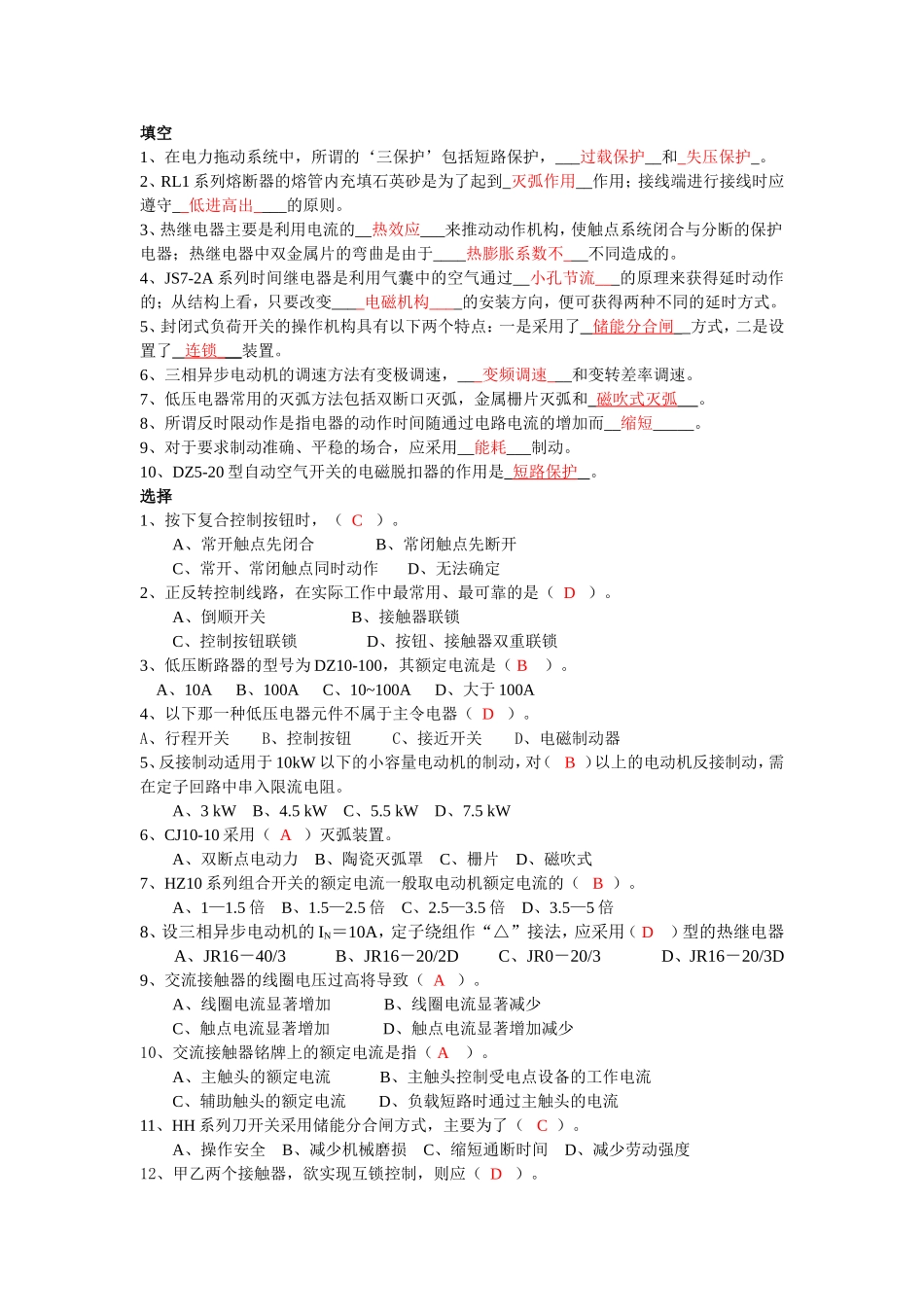

填空1、在电力拖动系统中，所谓的‘三保护’包括短路保护，___过载保护__和_失压保护_。2、RL1系列熔断器的熔管内充填石英砂是为了起到_灭弧作用__作用；接线端进行接线时应遵守__低进高出____的原则。3、热继电器主要是利用电流的__热效应___来推动动作机构，使触点系统闭合与分断的保护电器；热继电器中双金属片的弯曲是由于____热膨胀系数不___不同造成的。4、JS7-2A系列时间继电器是利用气囊中的空气通过__小孔节流___的原理来获得延时动作的；从结构上看，只要改变____电磁机构____的安装方向，便可获得两种不同的延时方式。5、封闭式负荷开关的操作机构具有以下两个特点：一是采用了储能分合闸_方式，二是设置了连锁___装置。6、三相异步电动机的调速方法有变极调速，___变频调速___和变转差率调速。7、低压电器常用的灭弧方法包括双断口灭弧，金属栅片灭弧和磁吹式灭弧。8、所谓反时限动作是指电器的动作时间随通过电路电流的增加而__缩短_____。9、对于要求制动准确、平稳的场合，应采用__能耗___制动。10、DZ5-20型自动空气开关的电磁脱扣器的作用是短路保护。选择1、按下复合控制按钮时，（C）。A、常开触点先闭合B、常闭触点先断开C、常开、常闭触点同时动作D、无法确定2、正反转控制线路，在实际工作中最常用、最可靠的是（D）。A、倒顺开关B、接触器联锁C、控制按钮联锁D、按钮、接触器双重联锁3、低压断路器的型号为DZ10-100，其额定电流是（B）。A、10AB、100AC、10~100AD、大于100A4、以下那一种低压电器元件不属于主令电器（D）。A、行程开关B、控制按钮C、接近开关D、电磁制动器5、反接制动适用于10kW以下的小容量电动机的制动，对（B）以上的电动机反接制动，需在定子回路中串入限流电阻。A、3kWB、4.5kWC、5.5kWD、7.5kW6、CJ10-10采用（A）灭弧装置。A、双断点电动力B、陶瓷灭弧罩C、栅片D、磁吹式7、HZ10系列组合开关的额定电流一般取电动机额定电流的（B）。A、1—1.5倍B、1.5—2.5倍C、2.5—3.5倍D、3.5—5倍8、设三相异步电动机的IN＝10A，定子绕组作“△”接法，应采用（D）型的热继电器A、JR16－40/3B、JR16－20/2DC、JR0－20/3D、JR16－20/3D9、交流接触器的线圈电压过高将导致（A）。A、线圈电流显著增加B、线圈电流显著减少C、触点电流显著增加D、触点电流显著增加减少10、交流接触器铭牌上的额定电流是指（A）。A、主触头的额定电流B、主触头控制受电点设备的工作电流C、辅助触头的额定电流D、负载短路时通过主触头的电流11、HH系列刀开关采用储能分合闸方式，主要为了（C）。A、操作安全B、减少机械磨损C、缩短通断时间D、减少劳动强度12、甲乙两个接触器，欲实现互锁控制，则应（D）。A、在甲接触器的线圈电路中串入乙接触器的动断触点B、在乙接触器的线圈电路中串入甲接触器的动断触点C、在两个接触器的线圈电路中互串对方的常开触点D、在两个接触器的线圈电路中互串对方的常闭触点13、速度继电器的主要作用是实现对电动机的（B）。A、运转速度限制B、反接制动控制C、能耗制动控制D、回馈制动控制14、交流接触器短路铜环的作用是（A）。Ａ、消除衔铁在铁芯上的振动Ｂ、增大铁芯磁通Ｃ、减缓铁芯冲动Ｄ、减小铁芯涡流15、通电延时时间继电器，它的延时触点动作情况是（A）。Ａ、线圈通电时触点延时动作，断电时触点瞬时动作Ｂ、线圈通电时触点瞬时动作，断电时触点延时动作Ｃ、线圈通电时触点不动作，断电时触点瞬时动作Ｄ、线圈通电时触点不动作，断电时触点延时动作判断1、热继电器的整定电流是指热继电器连续工作而动作的最小电流。（√）2、接触器除通断电路外，还具有短路和过载的保护功能。（√）3、熔断器的熔断时间与电流的平方呈反比。（√）4、三相异步电动机变极调速可以实现无级调速。（×）5、低压开关可以用来直接控制任何容量的电动机起动、停止和正反转。（×）6、DZ5-20型自动空气开关的热脱扣器和电磁脱扣器均设有电流调节装置。（√）7、控制按钮也可作为一种低压开关使用，通过手动操作完成主电路的接通和分断。（√）8、接触器的交流励磁线圈额定电压为220V，若误接在380V电源上，则会烧坏线圈；若误接于127V电源上也可能烧...
