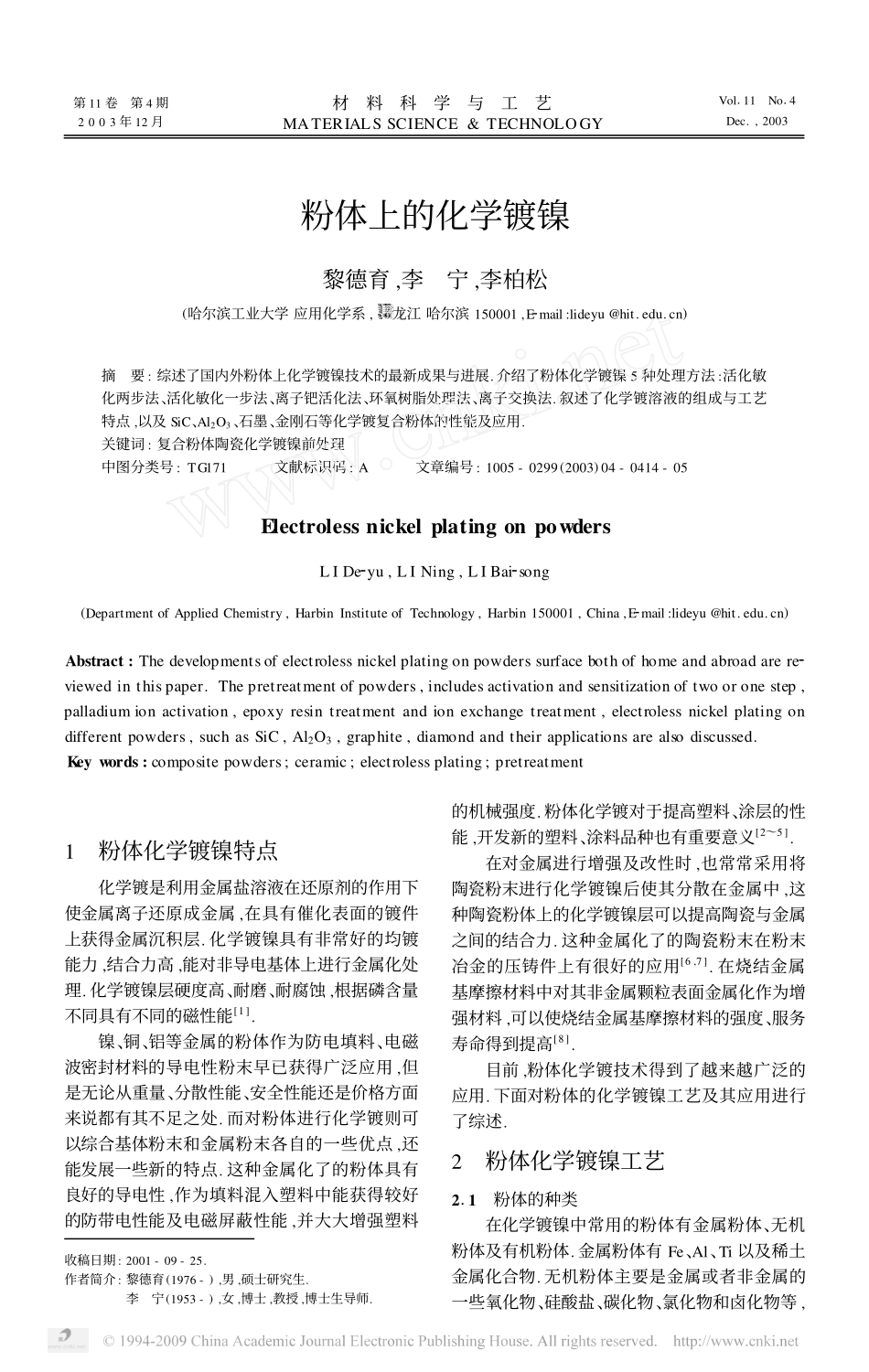

第11卷第4期2003年12月材料科学与工艺MATERIALSSCIENCE&TECHNOLOGYVol111No14Dec.,2003粉体上的化学镀镍黎德育,李宁,李柏松(哈尔滨工业大学应用化学系,龙江哈尔滨150001,E2mail:lideyu@hit.edu.cn)摘要:综述了国内外粉体上化学镀镍技术的最新成果与进展.介绍了粉体化学镀镍5种处理方法:活化敏化两步法、活化敏化一步法、离子钯活化法、环氧树脂处理法、离子交换法.叙述了化学镀溶液的组成与工艺特点,以及SiC、Al2O3、石墨、金刚石等化学镀复合粉体的性能及应用.关键词:复合粉体陶瓷化学镀镍前处理中图分类号:TG171文献标识码:A文章编号:1005-0299(2003)04-0414-05ElectrolessnickelplatingonpowdersLIDe2yu,LINing,LIBai2song(DepartmentofAppliedChemistry,HarbinInstituteofTechnology,Harbin150001,China,E2mail:lideyu@hit.edu.cn)Abstract:Thedevelopmentsofelectrolessnickelplatingonpowderssurfacebothofhomeandabroadarere2viewedinthispaper.Thepretreatmentofpowders,includesactivationandsensitizationoftwooronestep,palladiumionactivation,epoxyresintreatmentandionexchangetreatment,electrolessnickelplatingondifferentpowders,suchasSiC,Al2O3,graphite,diamondandtheirapplicationsarealsodiscussed.Keywords:compositepowders;ceramic;electrolessplating;pretreatment收稿日期:2001-09-25.作者简介:黎德育(1976-),男,硕士研究生.李宁(1953-),女,博士,教授,博士生导师.1粉体化学镀镍特点化学镀是利用金属盐溶液在还原剂的作用下使金属离子还原成金属,在具有催化表面的镀件上获得金属沉积层.化学镀镍具有非常好的均镀能力,结合力高,能对非导电基体上进行金属化处理.化学镀镍层硬度高、耐磨、耐腐蚀,根据磷含量不同具有不同的磁性能[1].镍、铜、铝等金属的粉体作为防电填料、电磁波密封材料的导电性粉末早已获得广泛应用,但是无论从重量、分散性能、安全性能还是价格方面来说都有其不足之处.而对粉体进行化学镀则可以综合基体粉末和金属粉末各自的一些优点,还能发展一些新的特点.这种金属化了的粉体具有良好的导电性,作为填料混入塑料中能获得较好的防带电性能及电磁屏蔽性能,并大大增强塑料的机械强度.粉体化学镀对于提高塑料、涂层的性能,开发新的塑料、涂料品种也有重要意义[2～5].在对金属进行增强及改性时,也常常采用将陶瓷粉末进行化学镀镍后使其分散在金属中,这种陶瓷粉体上的化学镀镍层可以提高陶瓷与金属之间的结合力.这种金属化了的陶瓷粉末在粉末冶金的压铸件上有很好的应用[6,7].在烧结金属基摩擦材料中对其非金属颗粒表面金属化作为增强材料,可以使烧结金属基摩擦材料的强度、服务寿命得到提高[8].目前,粉体化学镀技术得到了越来越广泛的应用.下面对粉体的化学镀镍工艺及其应用进行了综述.2粉体化学镀镍工艺211粉体的种类在化学镀镍中常用的粉体有金属粉体、无机粉体及有机粉体.金属粉体有Fe、Al、Ti以及稀土金属化合物.无机粉体主要是金属或者非金属的一些氧化物、硅酸盐、碳化物、氯化物和卤化物等,如SiC、Al2O3、ZrO2、Fe3O4、SiO2、石墨、金刚石、玻璃、云母、蒙脱石、莫来石等.有机粉体有天然树脂,天然纤维;聚乙烯、聚丙烯、聚氯乙烯、聚苯乙烯、聚酰胺、聚丙烯酸酯、聚丙烯酯、聚缩醛、聚酯等合成热塑性树脂;醇酸树脂、酚醛树脂、二甲苯树脂、硅树脂等热固性树脂.粉体的粒径为1μm至数mm,形状可为球状、片状、棒状、针状、中空状或者纤维状,其外观呈粉末状或者粒状.需进行化学镀的粉体一般不溶于水或者难溶于水,也有对能溶于水的Al粉进行化学镀[9,10].212粉体化学镀镍的前处理对于不具有导电性能的粉体的化学镀镍工艺的关键在于粉体的前处理.其前处理方法与塑料上化学镀镍的前处理过程相似,首先必须在粉末表面上生成一层具有催化活性的金属粒子.从而能够在一般化学镀镍液中进行施镀.前处理方法有活化敏化两步法处理、活化敏化一步法处理、离子钯活化法等.21211活化敏化两步法[11]早期的粉体化学镀是直接采用块体的化学镀法,即敏化、活化两步法处理.两步法处理后,残留在粉体中的亚锡离子很难除去,常常给粉体的性能带来不利影响.这种工艺比...
