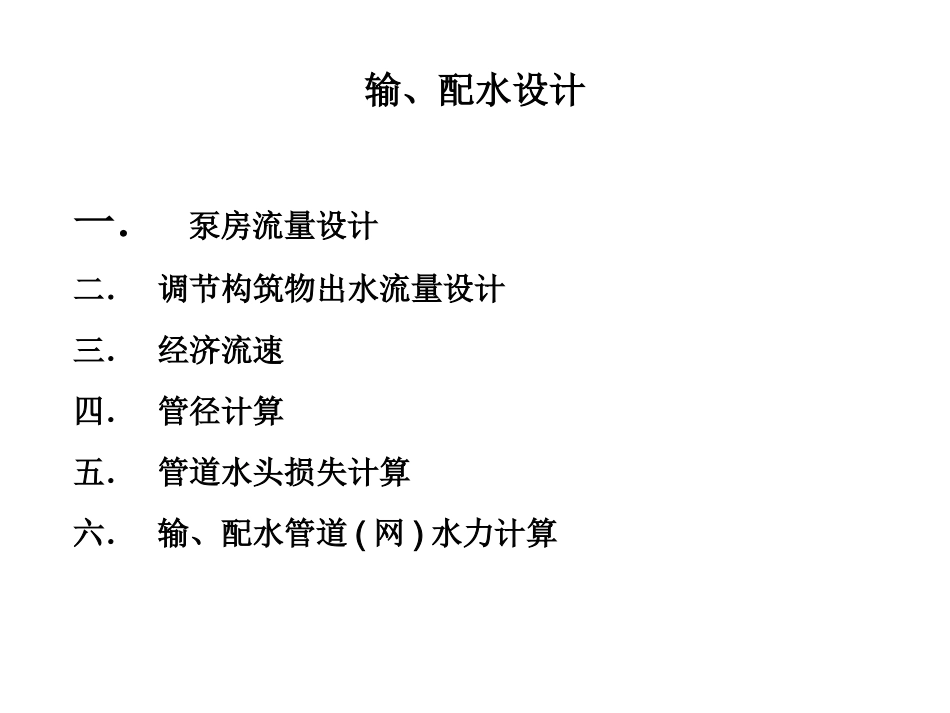

输、配水设计_第2页
2/26
输、配水设计_第3页
3/26
输、配水设计输、配水设计一.泵房流量设计二.调节构筑物出水流量设计三.经济流速四.管径计算五.管道水头损失计算六.输、配水管道(网)水力计算输、配水设计一.泵房流量设计1、取水泵房的设计流量和扬程应按下列规定计算:①设计流量应按最高日供水量、水厂自用水量及输水管漏失水量之和除以水厂工作时间计算确定;②扬程应满足达到水厂进水池(高位水池、水塔)最高设计水位的要求。输、配水设计2、供水泵房的设计流量和扬程应按下列规定计算:⑴向设有前置水塔或高位水池的配水管网供水的泵房:①设计流量应按最高日供水量除以工作时间确定;②扬程应满足泵房设计流量时达到调节构筑物最高设计水位的要求。水源或清水池调节构筑物管网用户泵房输、配水设计⑵向设有网中水塔或高位水池的配水管网供水的泵房:①设计流量应按最高日最高时流量确定;②扬程应满足泵房设计流量时配水管网中最不利用户点的最小服务水头要求和达到调节构筑物最高设计水位的要求。水源或清水池管网用户调节构筑物调节构筑物泵房或管网输、配水设计⑶向无调节构筑物的配水管网供水的泵房:①设计流量应按最高日最高时流量确定;②扬程应满足配水管网中最不利用户接管点的最小服务水头要求。水源或清水池泵房管网用户输、配水设计二、调节构筑物出水流量设计向配水管网供水的设计流量按最高日最高时流量确定。三、经济流速经济流速:使得在一定年限t(投资偿还期)内管网造价和运行管理费用之和为最小的流速。经济流速对应的管径为经济管径。从经济观点考虑:D与q、v有关,V↑D↓故投资省,造价低,但水泵扬程大,运行费高V↓D↑故投资大,造价高,但水泵扬程小,运行管理费用低输、配水设计经济流速选择参考表管道种类流速(米/秒)室外长距离管道、未端管道0.6~0.75水泵吸水管1.0~1.2水泵出水管1.5~2.0输、配水设计四、管径计算满流或压力流的输配水管管径计算:式中:D---输配水管道的内径(mm)q---输配水管设计流量(m3/h)V---管道内流速(m/s)4qD=输、配水设计五、管道水头损失计算管道水头损失计算,应包括沿程水头损失和局部水头损失。沿程水头损失计算:h1=iL式中:h1~沿程水头损失,m;i~单位管长水头损失,m/m;L~计算管段的长度,m。输、配水设计⑴UPVC、PE等塑料管的单位管长水头损失计算:i=0.000915Q1.774/d4.774式中:i~单位管长水头损失,m/m;Q~管段流量,m3/s;d~管道内径,m。输、配水设计⑵钢管、铸铁管的单位管长水头损失计算:当,V<1.2m/s时,i=0.000912v2(1+0.867/v)0.3/d1.3当,V≥1.2m/s时,i=0.00107v2/d1.3式中:i~单位管长水头损失,m/m;V~管内流速,m/s;d~管道内径,m。输、配水设计⑶混凝土管、钢筋混凝土管的单位管长水头损失计算:i=10.294n2Q2/d5.333式中:i~单位管长水头损失,m/m;Q~管段流量,m3/s;d~管道内径,m;n~粗糙系数,根据管道内壁光滑程度确定,可为0.013~0.014。输、配水设计2、输水管和配水管网的局部水头损失,可按其沿程水头损失的5%~10%计算。3、环状管网水力计算时,水头损失闭合差绝对值,小环应小于0.5m,大环应小于1.0m。输、配水设计六、输、配水管道(网)水力计算1、输水管道水力计算输水管道水力计算步骤:(1)确定设计流量:农村输水管道设计流量按最高日最高时或最高日工作时用水量计算。(2)确定管径计算公式和输水管道应选择的经济流速范围与设计流量确定管径。输、配水设计(3)按准备选用的管材及设计流量、管径,经公式计算或查相应的水力计算表,确定流速及单位管长沿程水头损失。(4)按沿程水头损失的5%~10%计算输水管道的局部水头损失。(5)计算总水头损失,为沿程水头损失和局部水头损失之和。输、配水设计例题:某村从河流取水,取水泵房至净水厂输水管长度为980m,设计流量为10m3/h,拟选用聚丙烯塑料管材,试确定适宜的管径,并计算水头损失。解:(1)根据取水泵房至净水厂输水管长为980m,设计流量10m3/h,初步确定经济流速为v=0.6~0.75m/s,查表,初步确定管径为75mm。(2)选用管外径为75mm,查表得v=0.74m/s,i=11.98m/Km。(3)计算管道总水头损失:h=1.05×(11.98×980/1000)=12.33m输、配水设计2...
