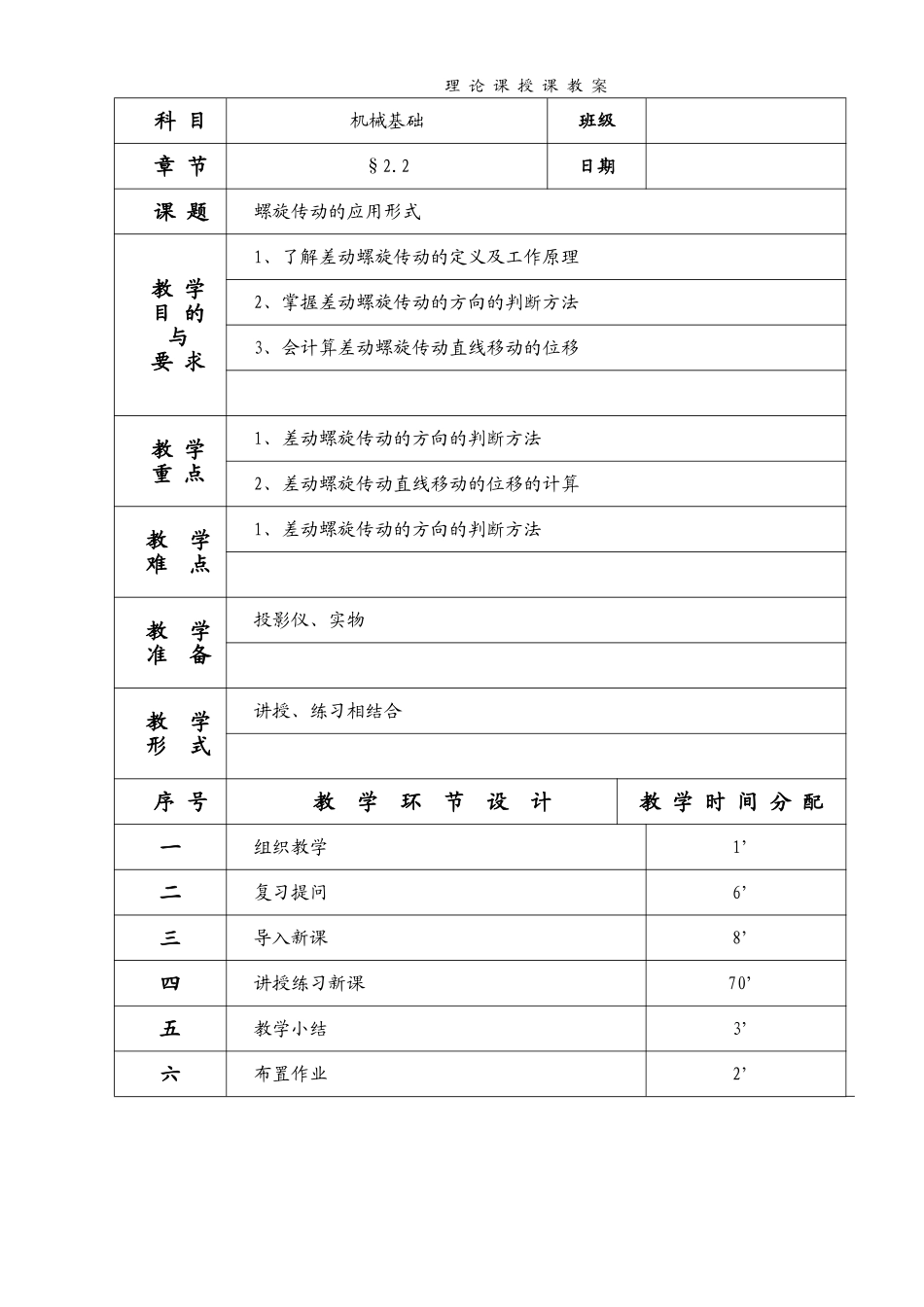

五、差动螺旋传动_第1页
1/9

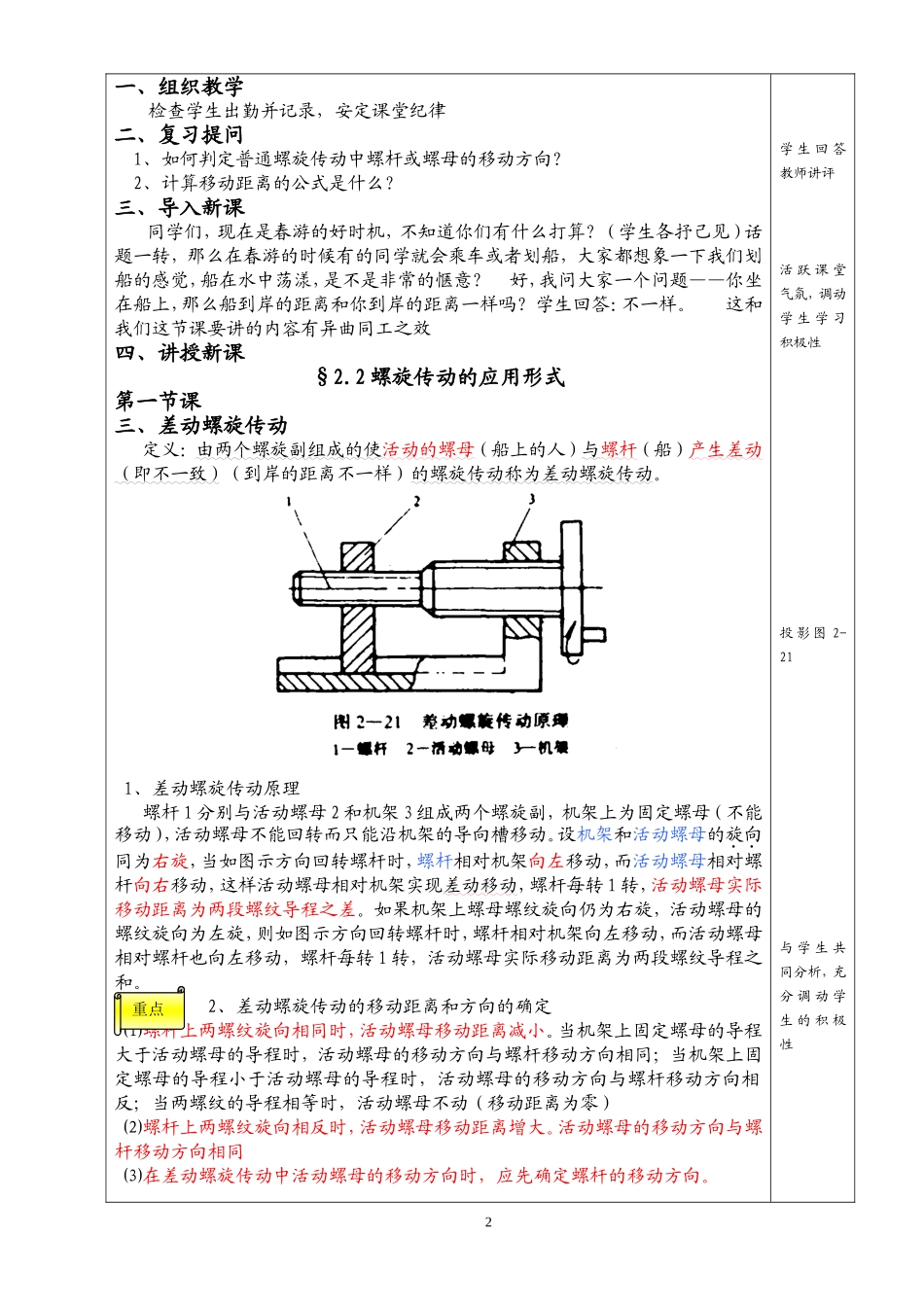

五、差动螺旋传动_第2页
2/9

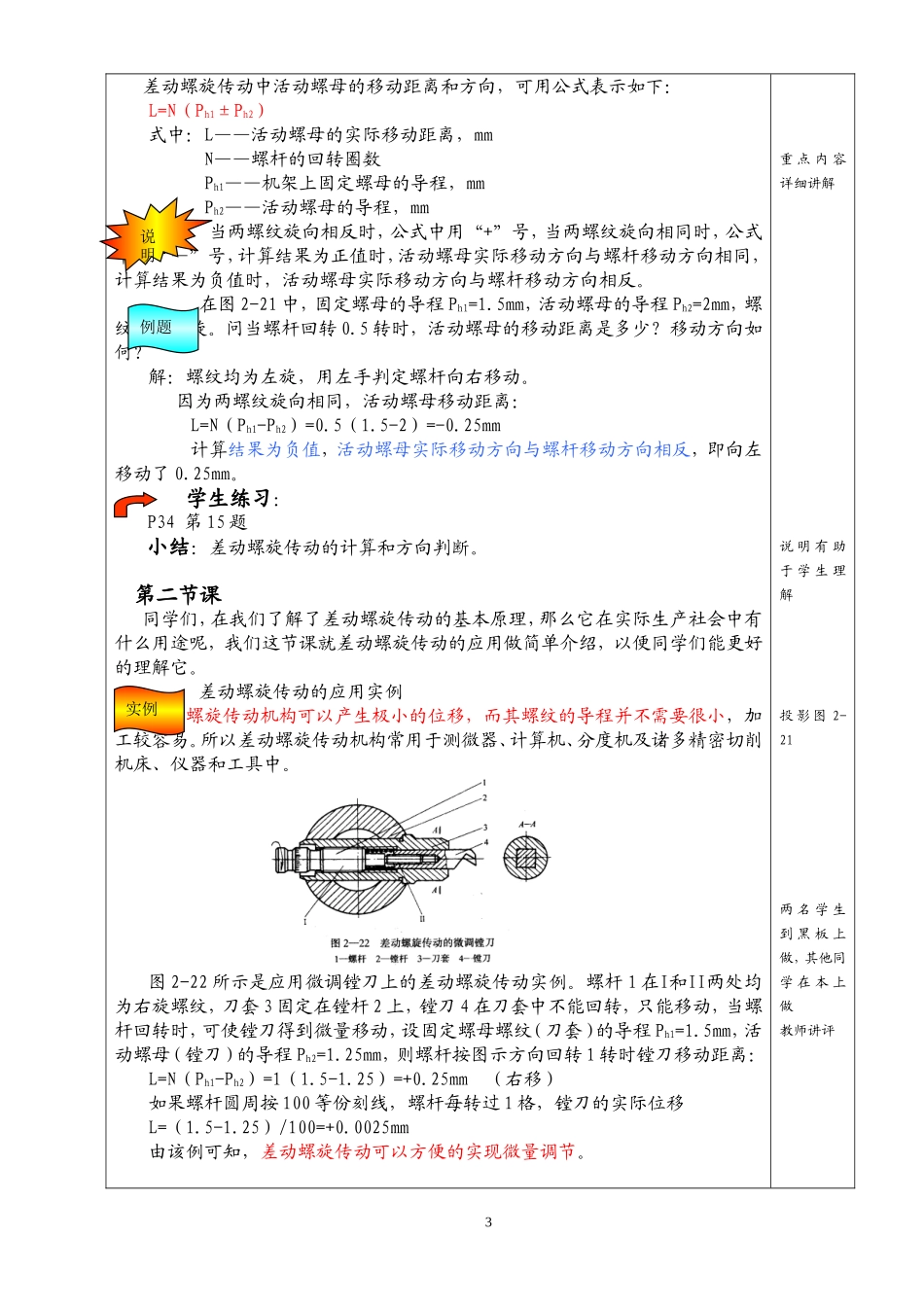

五、差动螺旋传动_第3页
3/9
理论课授课教案科目机械基础班级章节§2.2日期课题螺旋传动的应用形式教学目的与要求1、了解差动螺旋传动的定义及工作原理2、掌握差动螺旋传动的方向的判断方法3、会计算差动螺旋传动直线移动的位移教学重点1、差动螺旋传动的方向的判断方法2、差动螺旋传动直线移动的位移的计算教学难点1、差动螺旋传动的方向的判断方法教学准备投影仪、实物教学形式讲授、练习相结合序号教学环节设计教学时间分配一组织教学1’二复习提问6’三导入新课8’四讲授练习新课70’五教学小结3’六布置作业2’一、组织教学检查学生出勤并记录,安定课堂纪律二、复习提问1、如何判定普通螺旋传动中螺杆或螺母的移动方向?2、计算移动距离的公式是什么?三、导入新课同学们,现在是春游的好时机,不知道你们有什么打算?(学生各抒己见)话题一转,那么在春游的时候有的同学就会乘车或者划船,大家都想象一下我们划船的感觉,船在水中荡漾,是不是非常的惬意?好,我问大家一个问题——你坐在船上,那么船到岸的距离和你到岸的距离一样吗?学生回答:不一样。这和我们这节课要讲的内容有异曲同工之效四、讲授新课§2.2螺旋传动的应用形式第一节课三、差动螺旋传动定义:由两个螺旋副组成的使活动的螺母(船上的人)与螺杆(船)产生差动(即不一致)(到岸的距离不一样)的螺旋传动称为差动螺旋传动。1、差动螺旋传动原理螺杆1分别与活动螺母2和机架3组成两个螺旋副,机架上为固定螺母(不能移动),活动螺母不能回转而只能沿机架的导向槽移动。设机架和活动螺母的旋向同为右旋,当如图示方向回转螺杆时,螺杆相对机架向左移动,而活动螺母相对螺杆向右移动,这样活动螺母相对机架实现差动移动,螺杆每转1转,活动螺母实际移动距离为两段螺纹导程之差。如果机架上螺母螺纹旋向仍为右旋,活动螺母的螺纹旋向为左旋,则如图示方向回转螺杆时,螺杆相对机架向左移动,而活动螺母相对螺杆也向左移动,螺杆每转1转,活动螺母实际移动距离为两段螺纹导程之和。2、差动螺旋传动的移动距离和方向的确定⑴螺杆上两螺纹旋向相同时,活动螺母移动距离减小。当机架上固定螺母的导程大于活动螺母的导程时,活动螺母的移动方向与螺杆移动方向相同;当机架上固定螺母的导程小于活动螺母的导程时,活动螺母的移动方向与螺杆移动方向相反;当两螺纹的导程相等时,活动螺母不动(移动距离为零)⑵螺杆上两螺纹旋向相反时,活动螺母移动距离增大。活动螺母的移动方向与螺杆移动方向相同⑶在差动螺旋传动中活动螺母的移动方向时,应先确定螺杆的移动方向。学生回答教师讲评活跃课堂气氛,调动学生学习积极性投影图2-21与学生共同分析,充分调动学生的积极性2重点差动螺旋传动中活动螺母的移动距离和方向,可用公式表示如下:L=N(Ph1±Ph2)式中:L——活动螺母的实际移动距离,mmN——螺杆的回转圈数Ph1——机架上固定螺母的导程,mmPh2——活动螺母的导程,mm说明:当两螺纹旋向相反时,公式中用“+”号,当两螺纹旋向相同时,公式中用“—”号,计算结果为正值时,活动螺母实际移动方向与螺杆移动方向相同,计算结果为负值时,活动螺母实际移动方向与螺杆移动方向相反。在图2-21中,固定螺母的导程Ph1=1.5mm,活动螺母的导程Ph2=2mm,螺纹均为左旋。问当螺杆回转0.5转时,活动螺母的移动距离是多少?移动方向如何?解:螺纹均为左旋,用左手判定螺杆向右移动。因为两螺纹旋向相同,活动螺母移动距离:L=N(Ph1-Ph2)=0.5(1.5-2)=-0.25mm计算结果为负值,活动螺母实际移动方向与螺杆移动方向相反,即向左移动了0.25mm。学生练习:P34第15题小结:差动螺旋传动的计算和方向判断。第二节课同学们,在我们了解了差动螺旋传动的基本原理,那么它在实际生产社会中有什么用途呢,我们这节课就差动螺旋传动的应用做简单介绍,以便同学们能更好的理解它。差动螺旋传动的应用实例差动螺旋传动机构可以产生极小的位移,而其螺纹的导程并不需要很小,加工较容易。所以差动螺旋传动机构常用于测微器、计算机、分度机及诸多精密切削机床、仪器和工具中。图2-22所示是应用微调镗刀上的差动螺旋传动实例。螺杆1在I和II两处均为右旋螺纹,刀...
