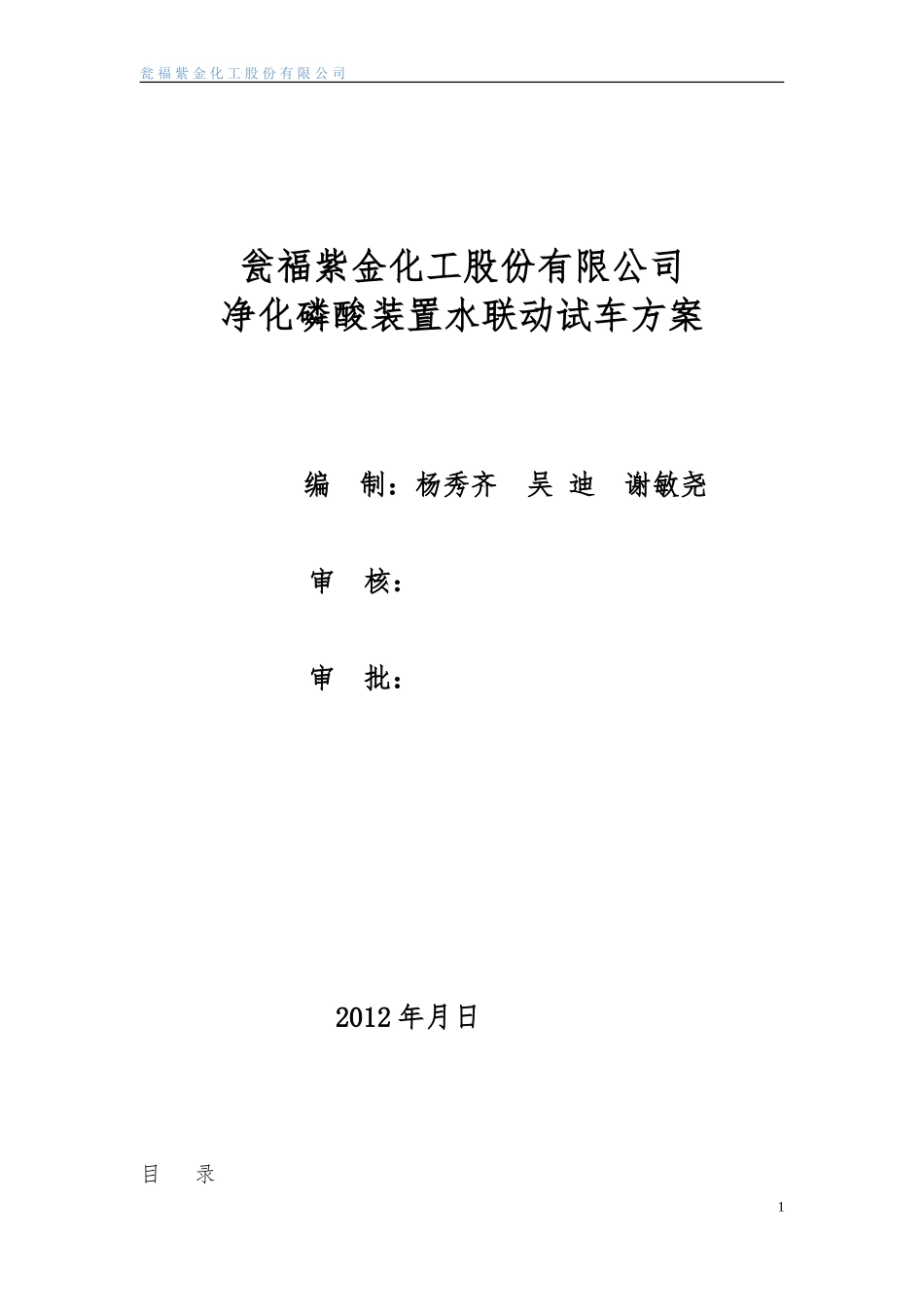

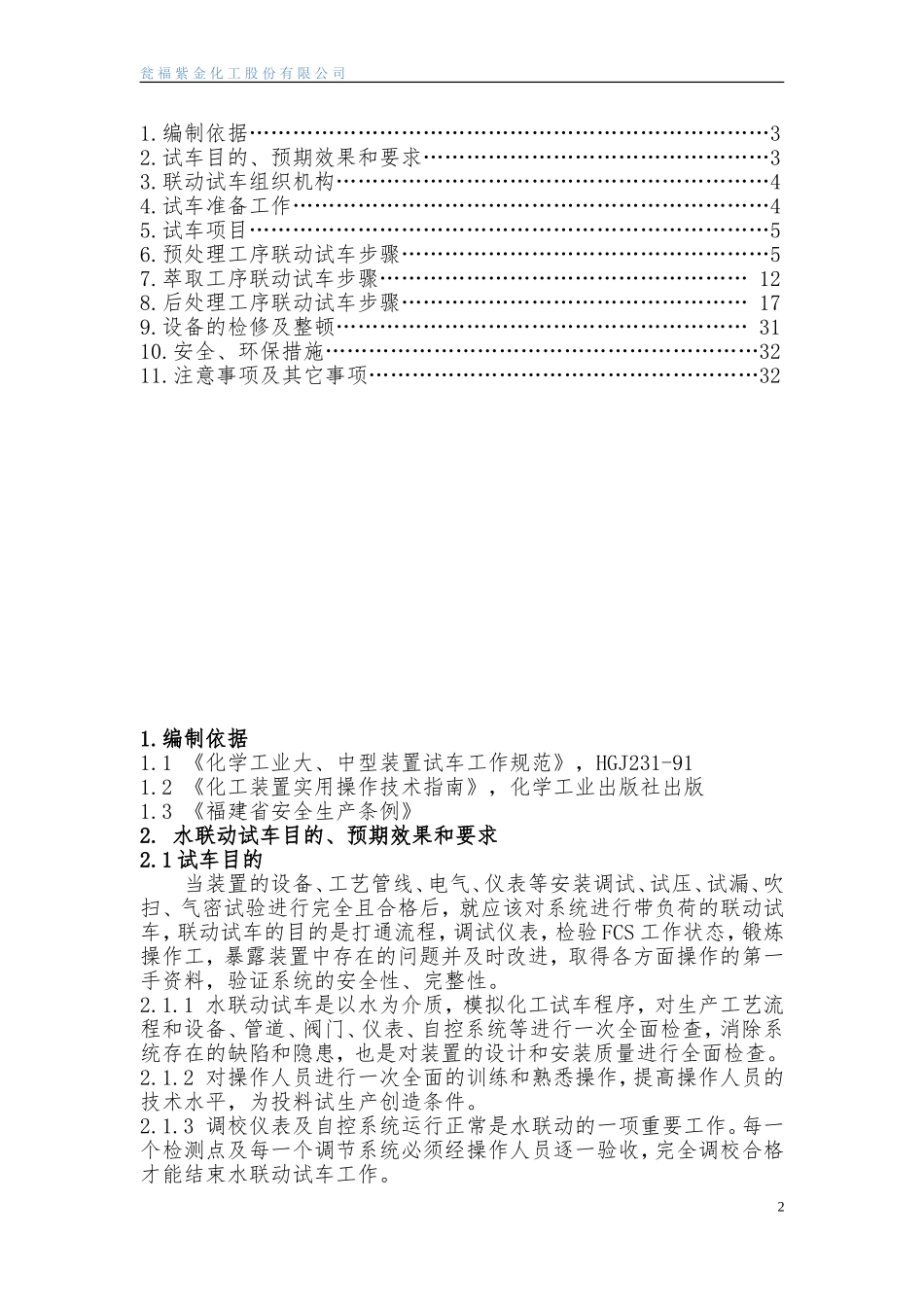

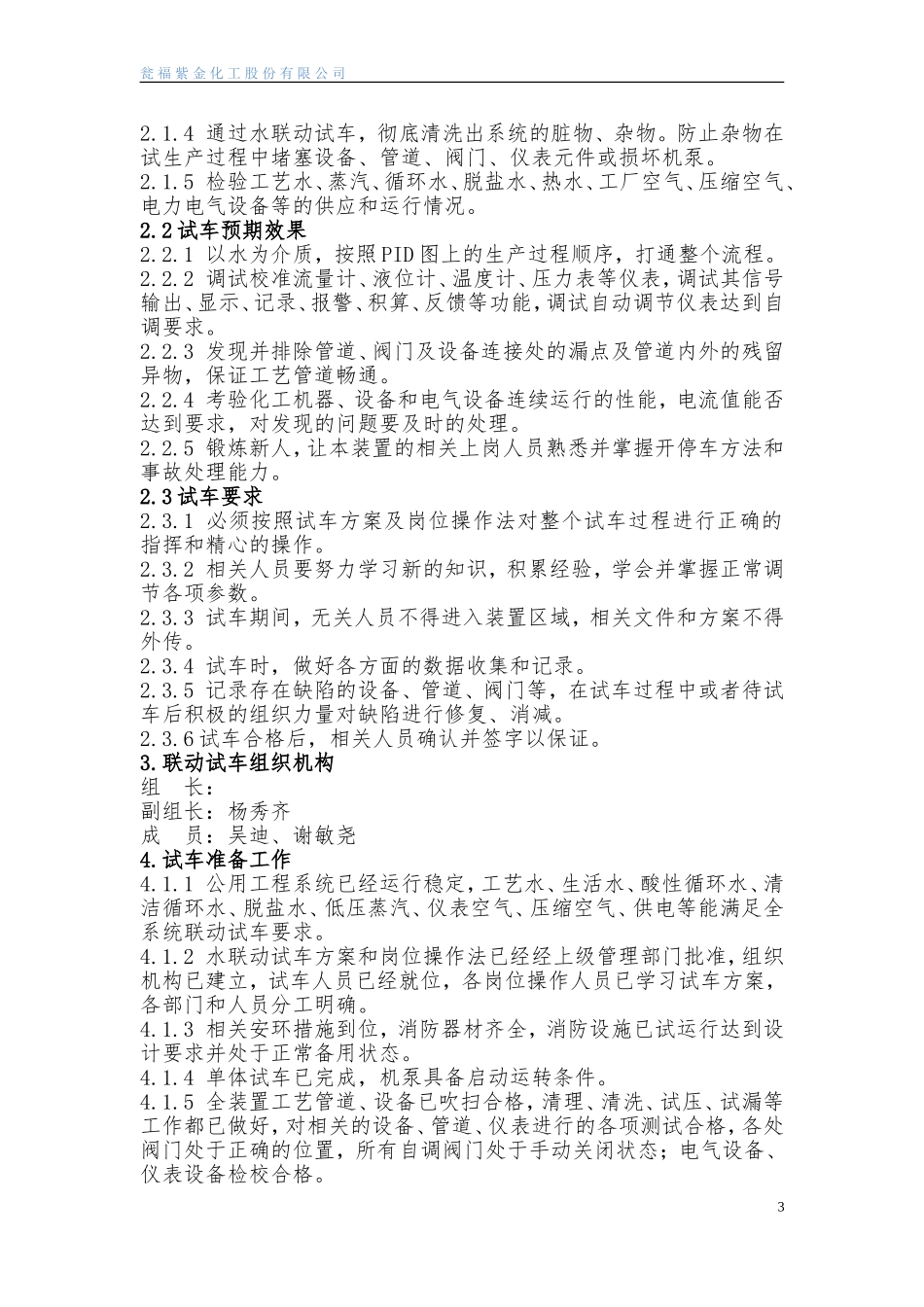

瓮福紫金化工股份有限公司瓮福紫金化工股份有限公司净化磷酸装置水联动试车方案编制：杨秀齐吴迪谢敏尧审核：审批：2012年月日目录1瓮福紫金化工股份有限公司1.编制依据………………………………………………………………32.试车目的、预期效果和要求…………………………………………33.联动试车组织机构……………………………………………………44.试车准备工作…………………………………………………………45.试车项目………………………………………………………………56.预处理工序联动试车步骤……………………………………………57.萃取工序联动试车步骤……………………………………………128.后处理工序联动试车步骤…………………………………………179.设备的检修及整顿…………………………………………………3110.安全、环保措施……………………………………………………3211.注意事项及其它事项………………………………………………321.编制依据1.1《化学工业大、中型装置试车工作规范》，HGJ231-911.2《化工装置实用操作技术指南》，化学工业出版社出版1.3《福建省安全生产条例》2.水联动试车目的、预期效果和要求2.1试车目的当装置的设备、工艺管线、电气、仪表等安装调试、试压、试漏、吹扫、气密试验进行完全且合格后，就应该对系统进行带负荷的联动试车，联动试车的目的是打通流程，调试仪表，检验FCS工作状态，锻炼操作工，暴露装置中存在的问题并及时改进，取得各方面操作的第一手资料，验证系统的安全性、完整性。2.1.1水联动试车是以水为介质，模拟化工试车程序，对生产工艺流程和设备、管道、阀门、仪表、自控系统等进行一次全面检查，消除系统存在的缺陷和隐患，也是对装置的设计和安装质量进行全面检查。2.1.2对操作人员进行一次全面的训练和熟悉操作，提高操作人员的技术水平，为投料试生产创造条件。2.1.3调校仪表及自控系统运行正常是水联动的一项重要工作。每一个检测点及每一个调节系统必须经操作人员逐一验收，完全调校合格才能结束水联动试车工作。2瓮福紫金化工股份有限公司2.1.4通过水联动试车，彻底清洗出系统的脏物、杂物。防止杂物在试生产过程中堵塞设备、管道、阀门、仪表元件或损坏机泵。2.1.5检验工艺水、蒸汽、循环水、脱盐水、热水、工厂空气、压缩空气、电力电气设备等的供应和运行情况。2.2试车预期效果2.2.1以水为介质，按照PID图上的生产过程顺序，打通整个流程。2.2.2调试校准流量计、液位计、温度计、压力表等仪表，调试其信号输出、显示、记录、报警、积算、反馈等功能，调试自动调节仪表达到自调要求。2.2.3发现并排除管道、阀门及设备连接处的漏点及管道内外的残留异物，保证工艺管道畅通。2.2.4考验化工机器、设备和电气设备连续运行的性能，电流值能否达到要求，对发现的问题要及时的处理。2.2.5锻炼新人，让本装置的相关上岗人员熟悉并掌握开停车方法和事故处理能力。2.3试车要求2.3.1必须按照试车方案及岗位操作法对整个试车过程进行正确的指挥和精心的操作。2.3.2相关人员要努力学习新的知识，积累经验，学会并掌握正常调节各项参数。2.3.3试车期间，无关人员不得进入装置区域，相关文件和方案不得外传。2.3.4试车时，做好各方面的数据收集和记录。2.3.5记录存在缺陷的设备、管道、阀门等，在试车过程中或者待试车后积极的组织力量对缺陷进行修复、消减。2.3.6试车合格后，相关人员确认并签字以保证。3.联动试车组织机构组长：副组长：杨秀齐成员：吴迪、谢敏尧4.试车准备工作4.1.1公用工程系统已经运行稳定，工艺水、生活水、酸性循环水、清洁循环水、脱盐水、低压蒸汽、仪表空气、压缩空气、供电等能满足全系统联动试车要求。4.1.2水联动试车方案和岗位操作法已经经上级管理部门批准，组织机构已建立，试车人员已经就位，各岗位操作人员已学习试车方案，各部门和人员分工明确。4.1.3相关安环措施到位，消防器材齐全，消防设施已试运行达到设计要求并处于正常备用状态。4.1.4单体试车已完成，机泵具备启动运转条件。4.1.5全装置工艺管道、设备已吹扫合格，清理、清洗、试压、试漏等工作都已做好，对相关的设备、管...
