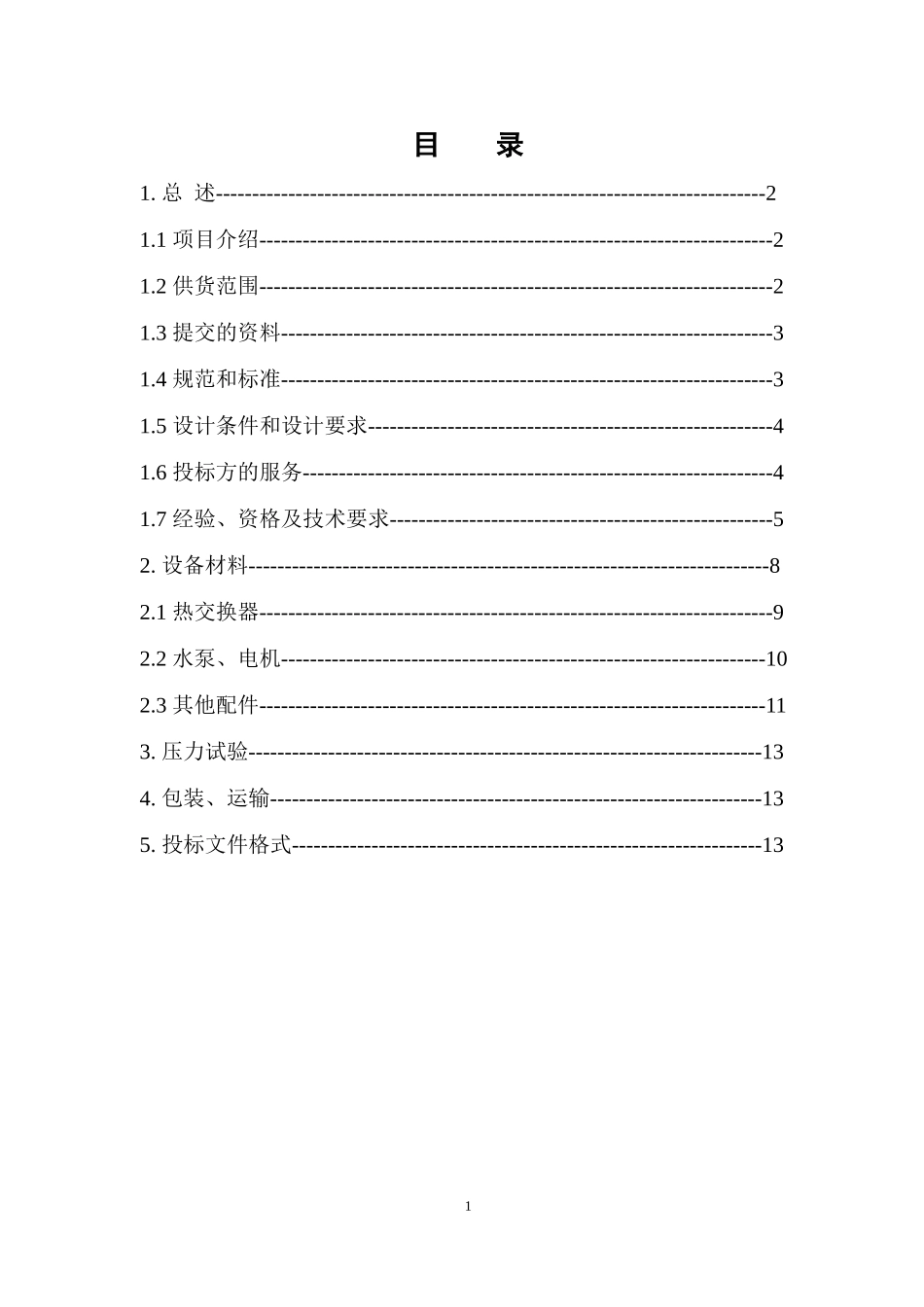

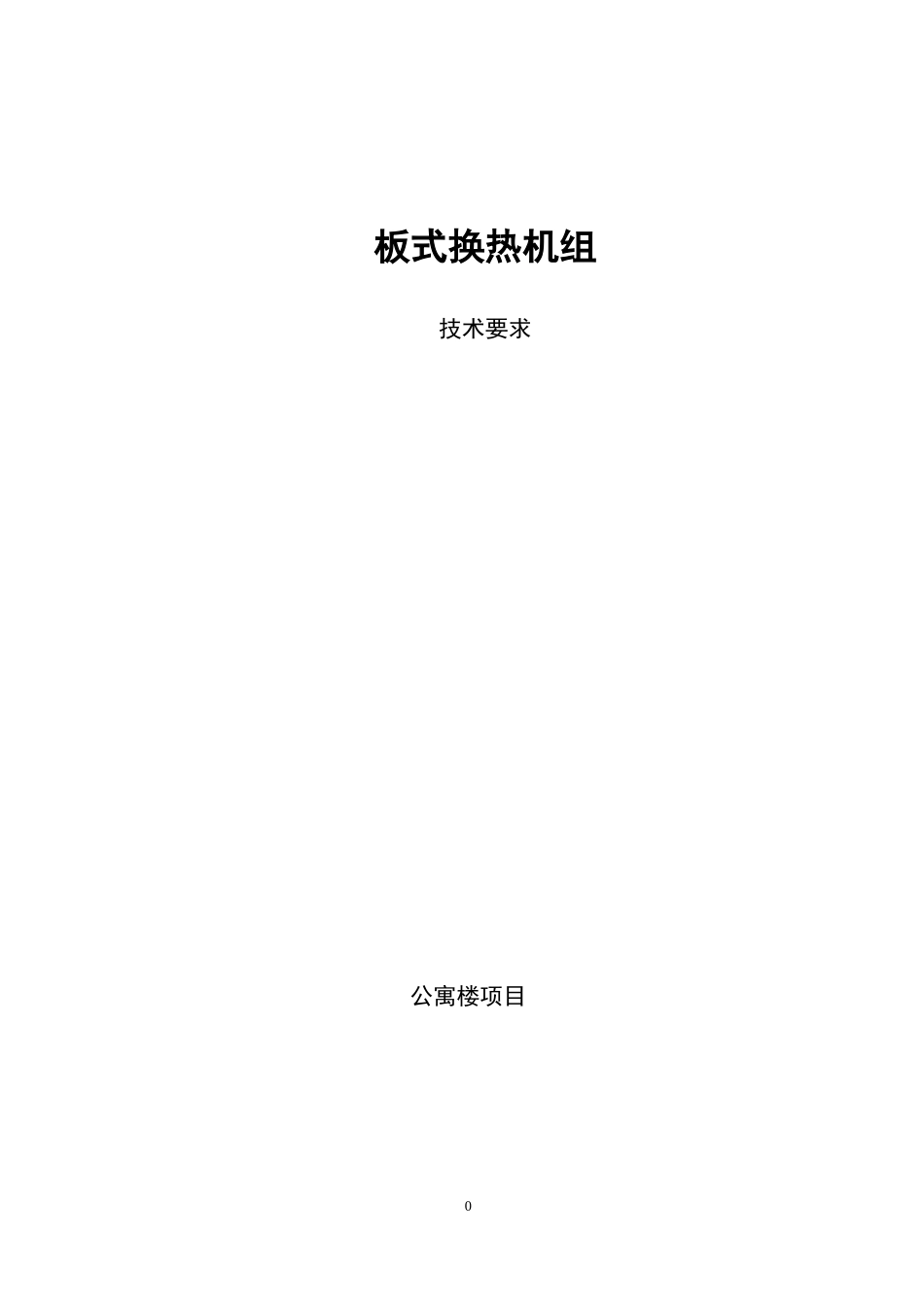

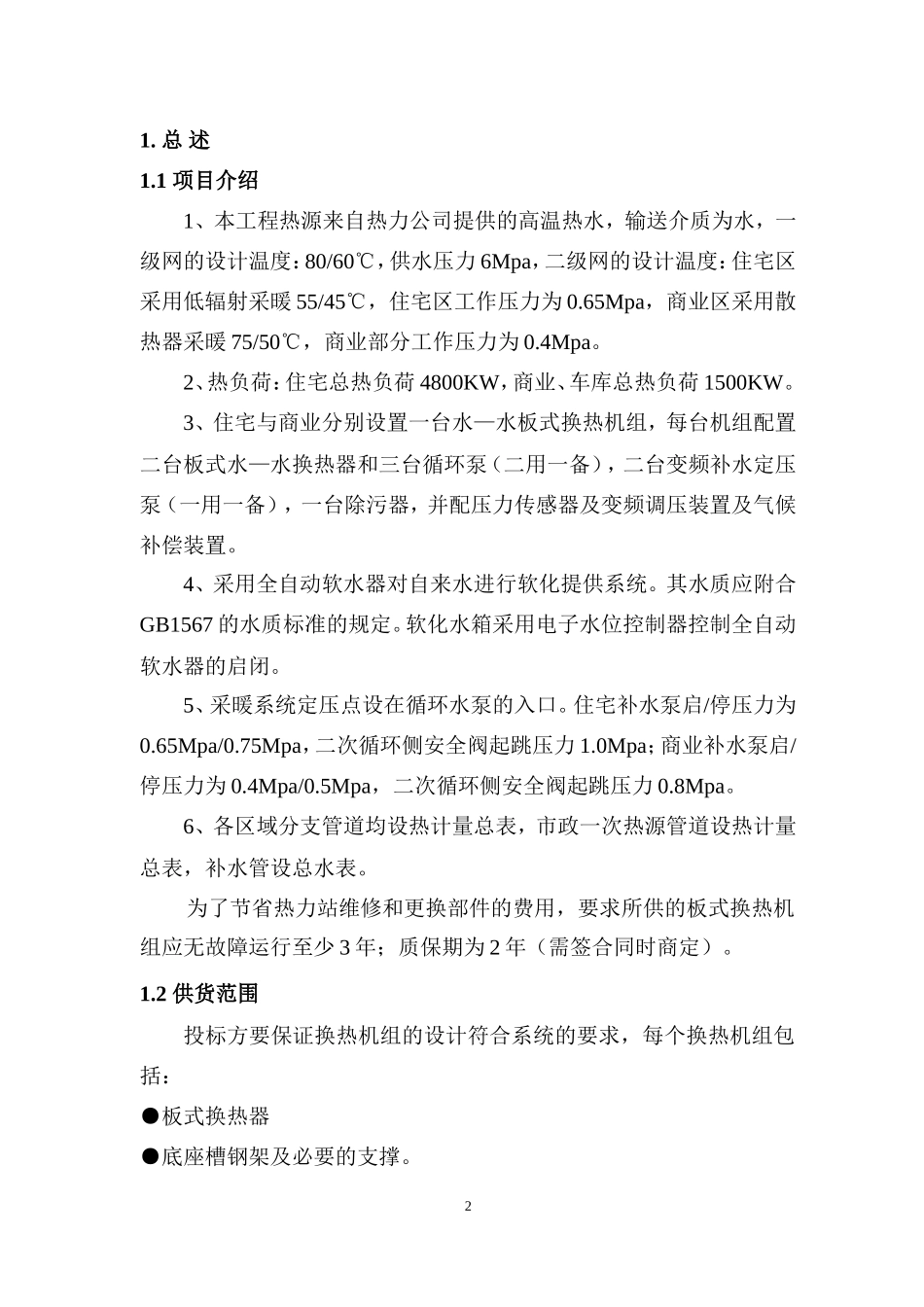

板式换热机组技术要求公寓楼项目0目录1.总述----------------------------------------------------------------------------21.1项目介绍-----------------------------------------------------------------------21.2供货范围-----------------------------------------------------------------------21.3提交的资料--------------------------------------------------------------------31.4规范和标准--------------------------------------------------------------------31.5设计条件和设计要求--------------------------------------------------------41.6投标方的服务-----------------------------------------------------------------41.7经验、资格及技术要求-----------------------------------------------------52.设备材料------------------------------------------------------------------------82.1热交换器-----------------------------------------------------------------------92.2水泵、电机-------------------------------------------------------------------102.3其他配件----------------------------------------------------------------------113.压力试验-----------------------------------------------------------------------134.包装、运输--------------------------------------------------------------------135.投标文件格式-----------------------------------------------------------------1311.总述1.1项目介绍1、本工程热源来自热力公司提供的高温热水，输送介质为水，一级网的设计温度：80/60℃，供水压力6Mpa，二级网的设计温度：住宅区采用低辐射采暖55/45℃，住宅区工作压力为0.65Mpa，商业区采用散热器采暖75/50℃，商业部分工作压力为0.4Mpa。2、热负荷：住宅总热负荷4800KW，商业、车库总热负荷1500KW。3、住宅与商业分别设置一台水—水板式换热机组，每台机组配置二台板式水—水换热器和三台循环泵（二用一备），二台变频补水定压泵（一用一备），一台除污器，并配压力传感器及变频调压装置及气候补偿装置。4、采用全自动软水器对自来水进行软化提供系统。其水质应附合GB1567的水质标准的规定。软化水箱采用电子水位控制器控制全自动软水器的启闭。5、采暖系统定压点设在循环水泵的入口。住宅补水泵启/停压力为0.65Mpa/0.75Mpa，二次循环侧安全阀起跳压力1.0Mpa；商业补水泵启/停压力为0.4Mpa/0.5Mpa，二次循环侧安全阀起跳压力0.8Mpa。6、各区域分支管道均设热计量总表，市政一次热源管道设热计量总表，补水管设总水表。为了节省热力站维修和更换部件的费用，要求所供的板式换热机组应无故障运行至少3年；质保期为2年（需签合同时商定）。1.2供货范围投标方要保证换热机组的设计符合系统的要求，每个换热机组包括：●板式换热器●底座槽钢架及必要的支撑。2●试验的数据资料●设备装卸所需的专用工具（注明所用专业工具清单）●配套专用清洗板换工具各一套配套的板式换热器的单板换热面积由投标方确定，为了备品备件的互换性，要求投标方所提供的单板换热器面积的规格不得超过两种。供货范围应包括随机和两年运行所需的备件和易损件，其价格应包括在总投标标价中。注明备件和易损件项目清单）（注明备件和易损件项目清单）1.3提交的资料投标方需提交下述文件和图纸——技术文件和图纸清单——总装图纸——特殊工具清单——协作制造厂商清单——板式换热器的相关技术资料——水泵、电机的相关技术资料——换热机组技术要求说明书及技术数据（主要设备的生产厂家）——设计选型计算结果——有关热交换器、泵、阀的选型计算的说明——热交换机组流程图1.4规范和标准:所供设备和材料的设计、制造、检查、试验等应满足下列规范和标准中的有关说明:CJ/T191《板式换热机组》GB中国标准IS0国际标准组织31.5设计条件和设计要求1.5.1设计条件——周围环境温度:最高:40℃（室内温度）最低:0℃——介质设计温度:一次侧:80/60℃二次侧:散热器采暖：住宅区50/45℃，商业区75/50℃。——设计压力:住宅部分0.65MPa，商业部...
