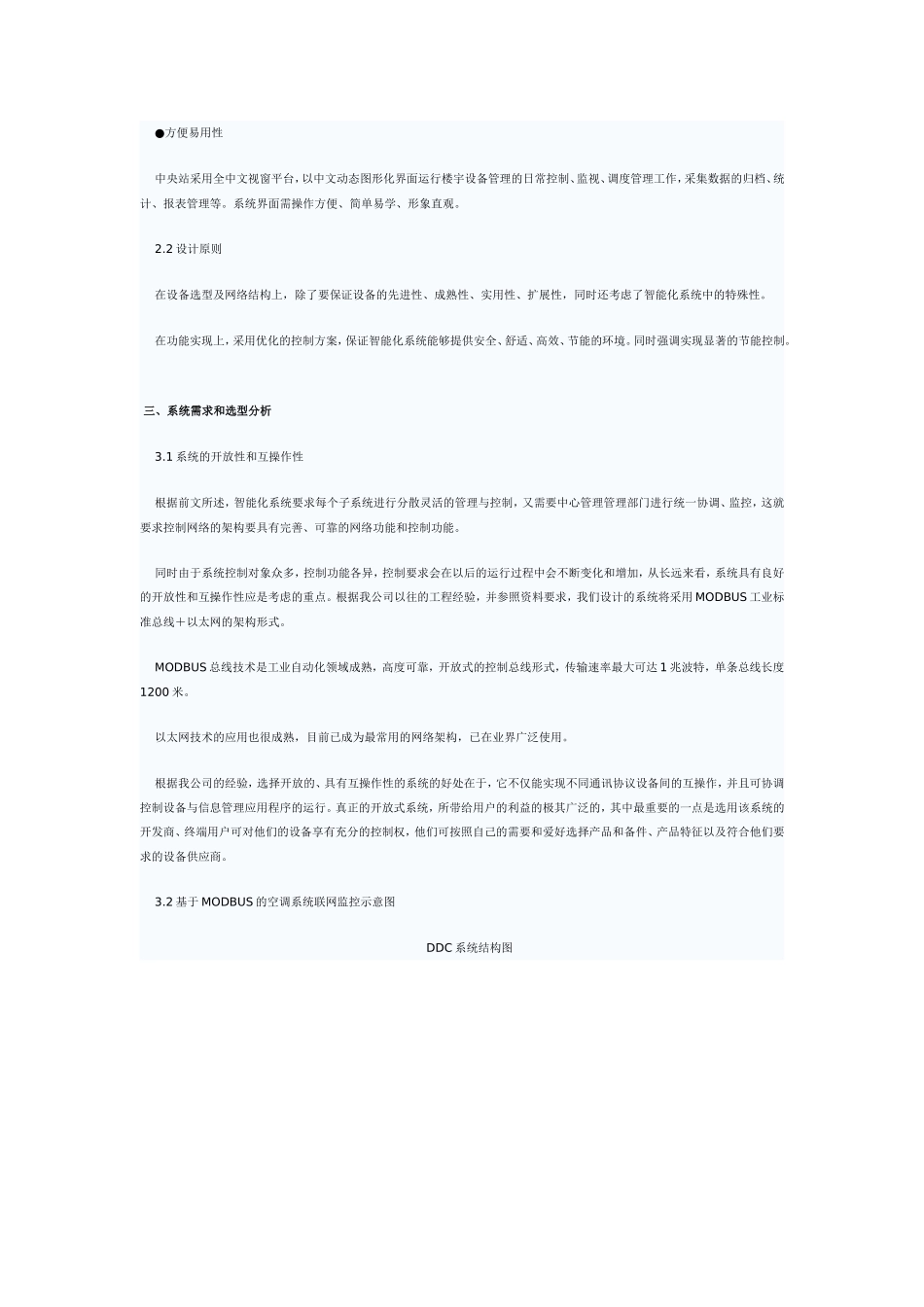

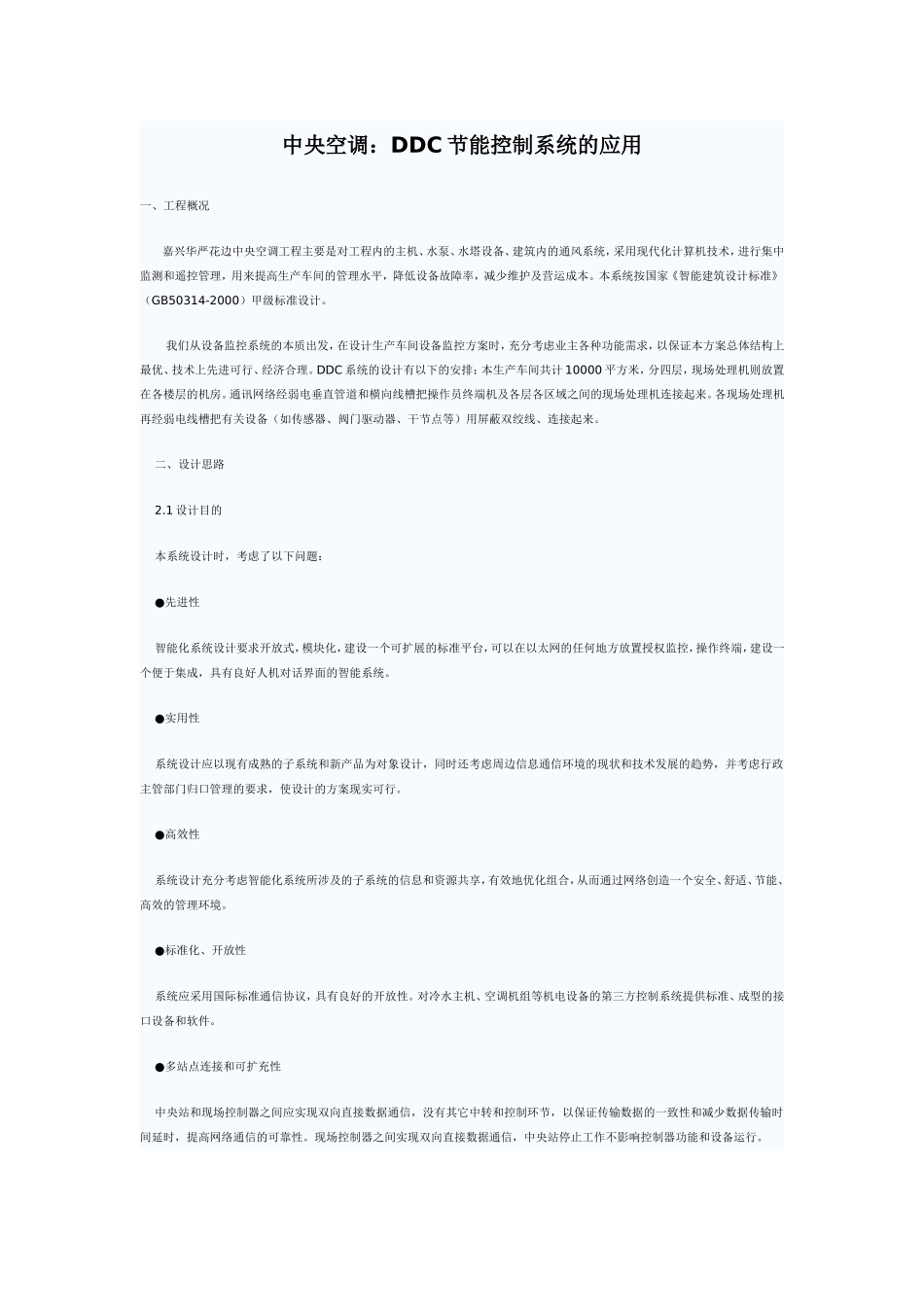

中央空调:DDC节能控制系统的应用一、工程概况嘉兴华严花边中央空调工程主要是对工程内的主机、水泵、水塔设备、建筑内的通风系统,采用现代化计算机技术,进行集中监测和遥控管理,用来提高生产车间的管理水平,降低设备故障率,减少维护及营运成本。本系统按国家《智能建筑设计标准》(GB50314-2000)甲级标准设计。我们从设备监控系统的本质出发,在设计生产车间设备监控方案时,充分考虑业主各种功能需求,以保证本方案总体结构上最优、技术上先进可行、经济合理。DDC系统的设计有以下的安排:本生产车间共计10000平方米,分四层,现场处理机则放置在各楼层的机房。通讯网络经弱电垂直管道和横向线槽把操作员终端机及各层各区域之间的现场处理机连接起来。各现场处理机再经弱电线槽把有关设备(如传感器、阀门驱动器、干节点等)用屏蔽双绞线、连接起来。二、设计思路2.1设计目的本系统设计时,考虑了以下问题:●先进性智能化系统设计要求开放式,模块化,建设一个可扩展的标准平台,可以在以太网的任何地方放置授权监控,操作终端,建设一个便于集成,具有良好人机对话界面的智能系统。●实用性系统设计应以现有成熟的子系统和新产品为对象设计,同时还考虑周边信息通信环境的现状和技术发展的趋势,并考虑行政主管部门归口管理的要求,使设计的方案现实可行。●高效性系统设计充分考虑智能化系统所涉及的子系统的信息和资源共享,有效地优化组合,从而通过网络创造一个安全、舒适、节能、高效的管理环境。●标准化、开放性系统应采用国际标准通信协议,具有良好的开放性。对冷水主机、空调机组等机电设备的第三方控制系统提供标准、成型的接口设备和软件。●多站点连接和可扩充性中央站和现场控制器之间应实现双向直接数据通信,没有其它中转和控制环节,以保证传输数据的一致性和减少数据传输时间延时,提高网络通信的可靠性。现场控制器之间实现双向直接数据通信,中央站停止工作不影响控制器功能和设备运行。●方便易用性中央站采用全中文视窗平台,以中文动态图形化界面运行楼宇设备管理的日常控制、监视、调度管理工作,采集数据的归档、统计、报表管理等。系统界面需操作方便、简单易学、形象直观。2.2设计原则在设备选型及网络结构上,除了要保证设备的先进性、成熟性、实用性、扩展性,同时还考虑了智能化系统中的特殊性。在功能实现上,采用优化的控制方案,保证智能化系统能够提供安全、舒适、高效、节能的环境。同时强调实现显著的节能控制。三、系统需求和选型分析3.1系统的开放性和互操作性根据前文所述,智能化系统要求每个子系统进行分散灵活的管理与控制,又需要中心管理管理部门进行统一协调、监控,这就要求控制网络的架构要具有完善、可靠的网络功能和控制功能。同时由于系统控制对象众多,控制功能各异,控制要求会在以后的运行过程中会不断变化和增加,从长远来看,系统具有良好的开放性和互操作性应是考虑的重点。根据我公司以往的工程经验,并参照资料要求,我们设计的系统将采用MODBUS工业标准总线+以太网的架构形式。MODBUS总线技术是工业自动化领域成熟,高度可靠,开放式的控制总线形式,传输速率最大可达1兆波特,单条总线长度1200米。以太网技术的应用也很成熟,目前已成为最常用的网络架构,已在业界广泛使用。根据我公司的经验,选择开放的、具有互操作性的系统的好处在于,它不仅能实现不同通讯协议设备间的互操作,并且可协调控制设备与信息管理应用程序的运行。真正的开放式系统,所带给用户的利益的极其广泛的,其中最重要的一点是选用该系统的开发商、终端用户可对他们的设备享有充分的控制权,他们可按照自己的需要和爱好选择产品和备件、产品特征以及符合他们要求的设备供应商。3.2基于MODBUS的空调系统联网监控示意图DDC系统结构图DDC系统结构图3.3系统选型分析本方案采用HWC系列DDC控制系统,系统设一个中央管理站,管理软件是美国江森。由中央站计算机、控制器构成两段网络,组成分布式体系结构,实现“分散控制,集中管理”的控制模式。主机与控制器机通过A53通讯转换器连接成MODBUS网络;控制器(DDC)直接与现场控制元件(阀...
