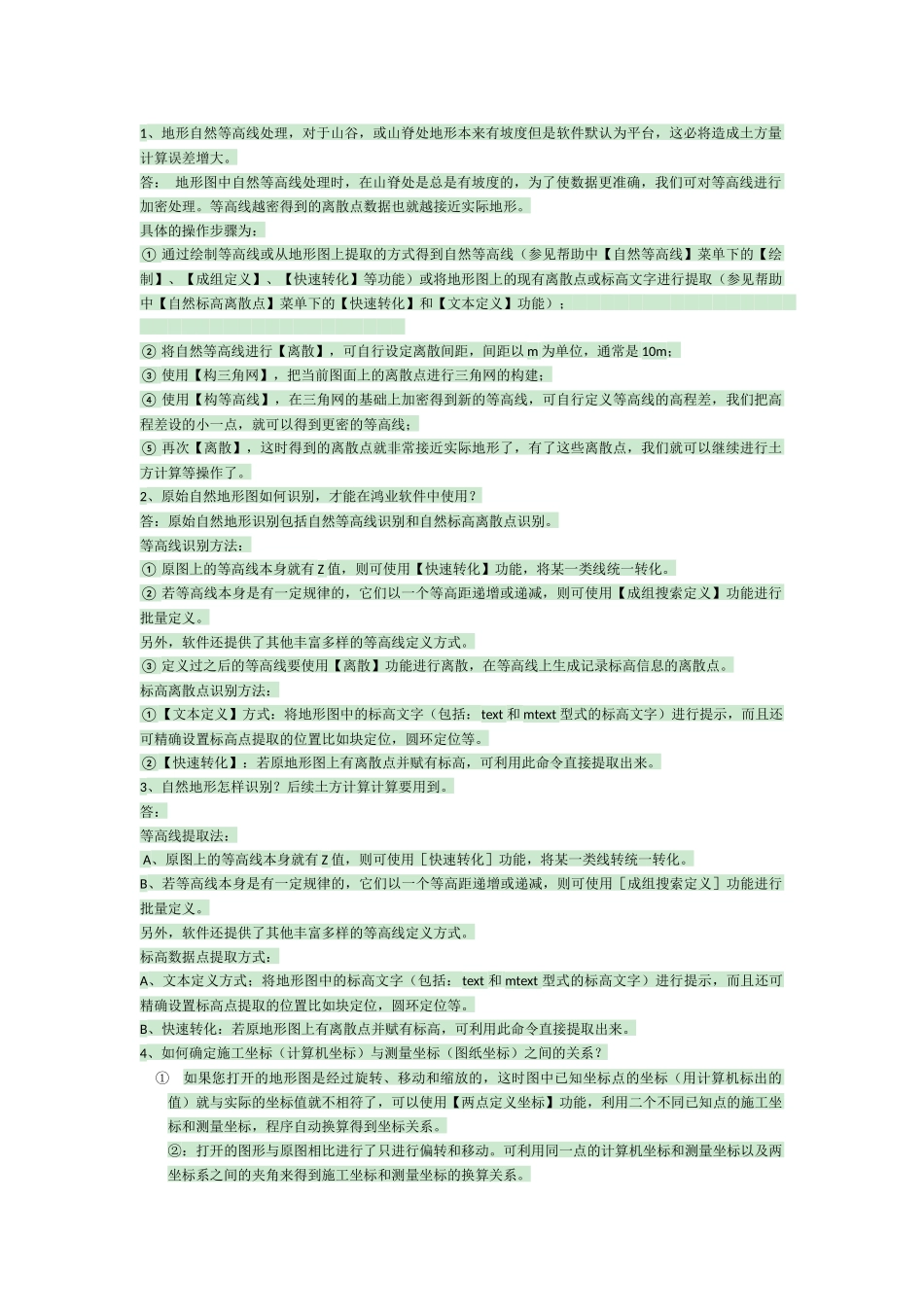

1、地形自然等高线处理，对于山谷，或山脊处地形本来有坡度但是软件默认为平台，这必将造成土方量计算误差增大。答：地形图中自然等高线处理时，在山脊处是总是有坡度的，为了使数据更准确，我们可对等高线进行加密处理。等高线越密得到的离散点数据也就越接近实际地形。具体的操作步骤为：①通过绘制等高线或从地形图上提取的方式得到自然等高线（参见帮助中【自然等高线】菜单下的【绘制】、【成组定义】、【快速转化】等功能）或将地形图上的现有离散点或标高文字进行提取（参见帮助中【自然标高离散点】菜单下的【快速转化】和【文本定义】功能）；②将自然等高线进行【离散】，可自行设定离散间距，间距以m为单位，通常是10m；③使用【构三角网】，把当前图面上的离散点进行三角网的构建；④使用【构等高线】，在三角网的基础上加密得到新的等高线，可自行定义等高线的高程差，我们把高程差设的小一点，就可以得到更密的等高线；⑤再次【离散】，这时得到的离散点就非常接近实际地形了，有了这些离散点，我们就可以继续进行土方计算等操作了。2、原始自然地形图如何识别，才能在鸿业软件中使用？答：原始自然地形识别包括自然等高线识别和自然标高离散点识别。等高线识别方法：①原图上的等高线本身就有Z值，则可使用【快速转化】功能，将某一类线统一转化。②若等高线本身是有一定规律的，它们以一个等高距递增或递减，则可使用【成组搜索定义】功能进行批量定义。另外，软件还提供了其他丰富多样的等高线定义方式。③定义过之后的等高线要使用【离散】功能进行离散，在等高线上生成记录标高信息的离散点。标高离散点识别方法：①【文本定义】方式：将地形图中的标高文字（包括：text和mtext型式的标高文字）进行提示，而且还可精确设置标高点提取的位置比如块定位，圆环定位等。②【快速转化】：若原地形图上有离散点并赋有标高，可利用此命令直接提取出来。3、自然地形怎样识别？后续土方计算计算要用到。答：等高线提取法：A、原图上的等高线本身就有Z值，则可使用［快速转化］功能，将某一类线转统一转化。B、若等高线本身是有一定规律的，它们以一个等高距递增或递减，则可使用［成组搜索定义］功能进行批量定义。另外，软件还提供了其他丰富多样的等高线定义方式。标高数据点提取方式：A、文本定义方式；将地形图中的标高文字（包括：text和mtext型式的标高文字）进行提示，而且还可精确设置标高点提取的位置比如块定位，圆环定位等。B、快速转化：若原地形图上有离散点并赋有标高，可利用此命令直接提取出来。4、如何确定施工坐标（计算机坐标）与测量坐标（图纸坐标）之间的关系？①如果您打开的地形图是经过旋转、移动和缩放的，这时图中已知坐标点的坐标（用计算机标出的值）就与实际的坐标值就不相符了，可以使用【两点定义坐标】功能，利用二个不同已知点的施工坐标和测量坐标，程序自动换算得到坐标关系。②：打开的图形与原图相比进行了只进行偏转和移动。可利用同一点的计算机坐标和测量坐标以及两坐标系之间的夹角来得到施工坐标和测量坐标的换算关系。5、图上有一些楼层的标注，在采用文本方式定义离散点时会误选，导致后续计算结果不正确，怎样过滤这些内容呢？答：利用［快速转换］等命令得到的离散点，有时可能还存在一些多余点（如可能是楼层数、坐标值等也被误转化），系统针对设计离散点和自然离散点分别提供了［标高检查］命令，可用此命令检查图面上有无自然标高突变点，将标高超出控制范围的点剔6、地形图提取高程的精度是怎么样的？答：地形图提取标高的准确性在很大程度上取决与电子地形图的质量。首先要保证电子地形图上高程信息的正确性。根据我们的经验，大多数电子地形图上都有等高线或离散点高程错误的情况。所以对地形图处理后一定要进行【标高检查】。另外，目前我们提取高程用的是三角网法。此方法具有速度快、准确性高的优点。但要发挥这些优点有一个前提条件———内插。也就是说需要计算的点处于三角网范围内。再则，等高线及离散点的数量和分布情况也会对精度有所影响。数量越多，分布越均匀提取的结果精度越高。7、关于松散系数和...
