第12章,工业建筑施工测量VIP免费

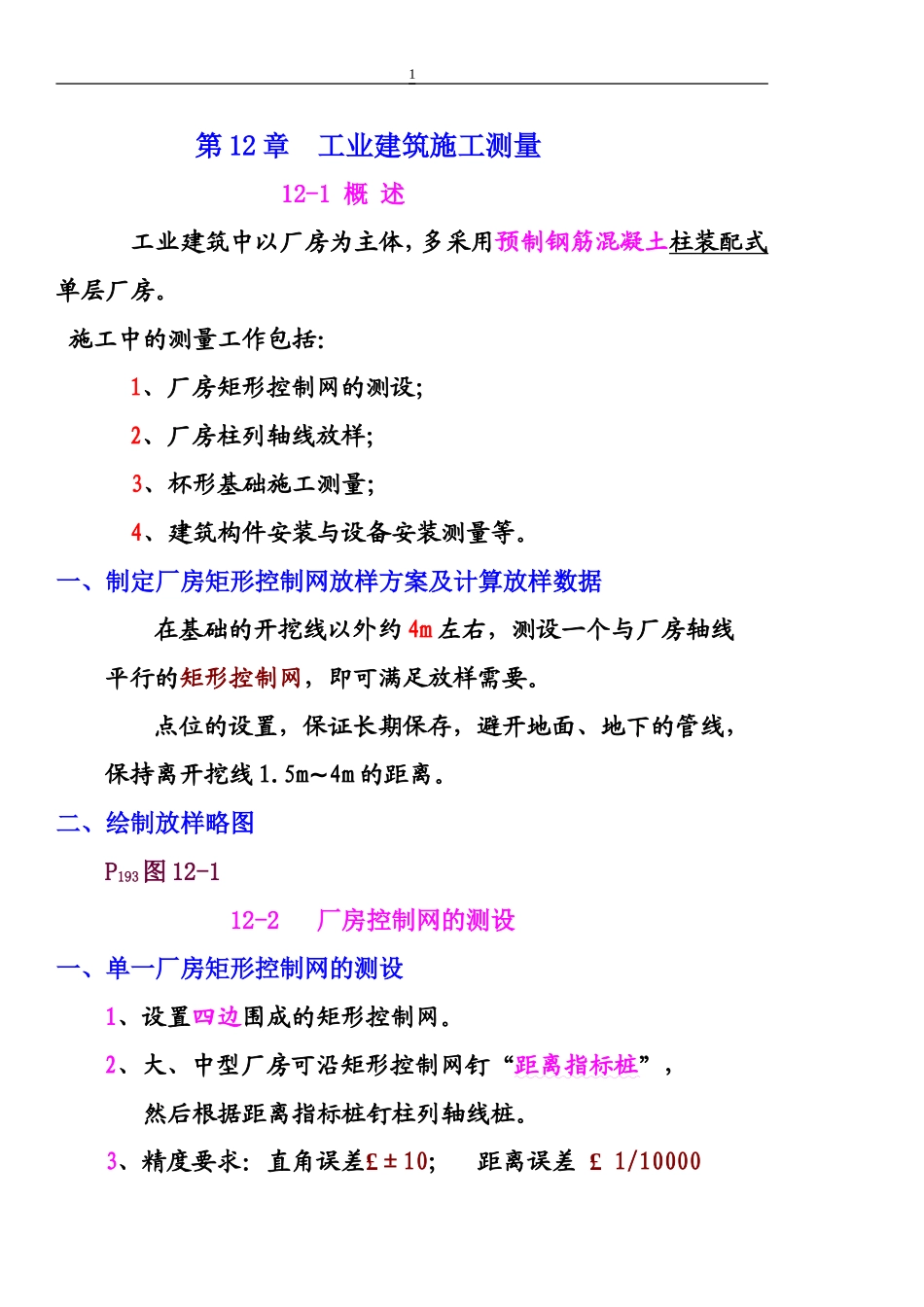

第12章,工业建筑施工测量_第1页
1/11

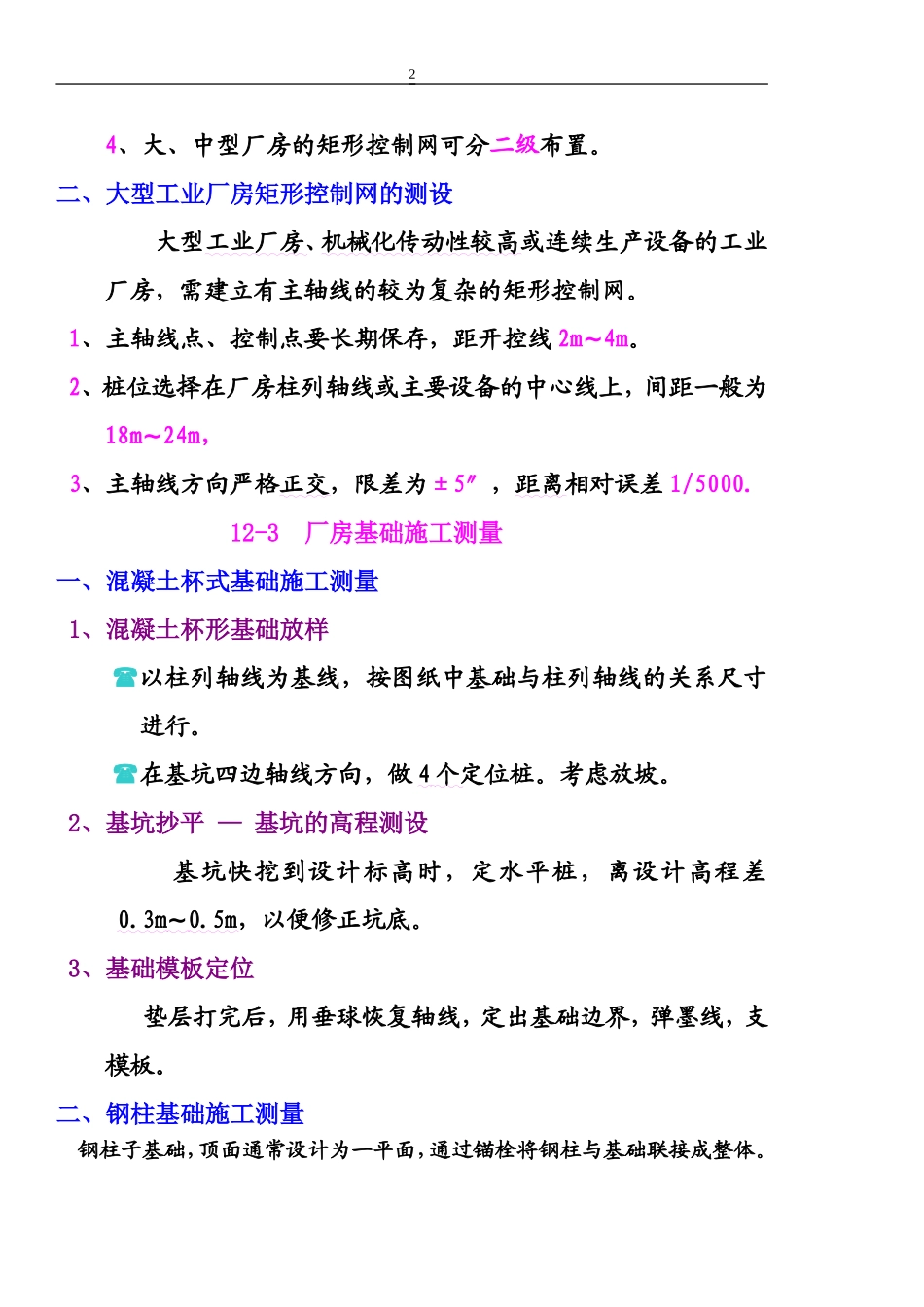

第12章,工业建筑施工测量_第2页
2/11

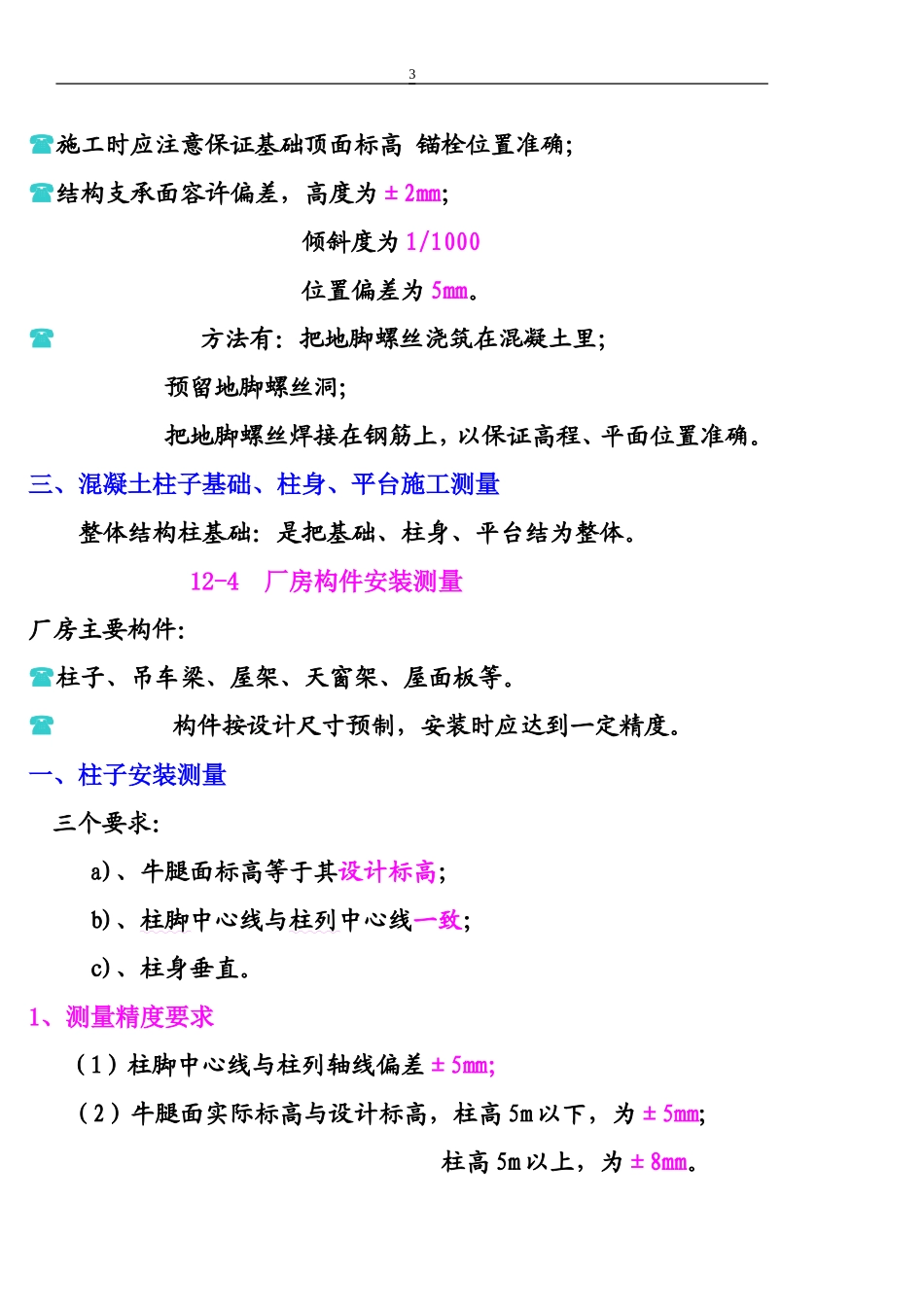

第12章,工业建筑施工测量_第3页
3/11
第12章工业建筑施工测量12-1概述工业建筑中以厂房为主体,多采用预制钢筋混凝土柱装配式单层厂房。施工中的测量工作包括:1、厂房矩形控制网的测设;2、厂房柱列轴线放样;3、杯形基础施工测量;4、建筑构件安装与设备安装测量等。一、制定厂房矩形控制网放样方案及计算放样数据在基础的开挖线以外约4m左右,测设一个与厂房轴线平行的矩形控制网,即可满足放样需要。点位的设置,保证长期保存,避开地面、地下的管线,保持离开挖线1.5m~4m的距离。二、绘制放样略图P193图12-112-2厂房控制网的测设一、单一厂房矩形控制网的测设1、设置四边围成的矩形控制网。2、大、中型厂房可沿矩形控制网钉“距离指标桩”,然后根据距离指标桩钉柱列轴线桩。3、精度要求:直角误差£±10;距离误差£1/1000014、大、中型厂房的矩形控制网可分二级布置。二、大型工业厂房矩形控制网的测设大型工业厂房、机械化传动性较高或连续生产设备的工业厂房,需建立有主轴线的较为复杂的矩形控制网。1、主轴线点、控制点要长期保存,距开控线2m~4m。2、桩位选择在厂房柱列轴线或主要设备的中心线上,间距一般为18m~24m,3、主轴线方向严格正交,限差为±5″,距离相对误差1/5000.12-3厂房基础施工测量一、混凝土杯式基础施工测量1、混凝土杯形基础放样以柱列轴线为基线,按图纸中基础与柱列轴线的关系尺寸进行。在基坑四边轴线方向,做4个定位桩。考虑放坡。2、基坑抄平—基坑的高程测设基坑快挖到设计标高时,定水平桩,离设计高程差0.3m~0.5m,以便修正坑底。3、基础模板定位垫层打完后,用垂球恢复轴线,定出基础边界,弹墨线,支模板。二、钢柱基础施工测量钢柱子基础,顶面通常设计为一平面,通过锚栓将钢柱与基础联接成整体。2施工时应注意保证基础顶面标高锚栓位置准确;结构支承面容许偏差,高度为±2mm;倾斜度为1/1000位置偏差为5mm。方法有:把地脚螺丝浇筑在混凝土里;预留地脚螺丝洞;把地脚螺丝焊接在钢筋上,以保证高程、平面位置准确。三、混凝土柱子基础、柱身、平台施工测量整体结构柱基础:是把基础、柱身、平台结为整体。12-4厂房构件安装测量厂房主要构件:柱子、吊车梁、屋架、天窗架、屋面板等。构件按设计尺寸预制,安装时应达到一定精度。一、柱子安装测量三个要求:a)、牛腿面标高等于其设计标高;b)、柱脚中心线与柱列中心线一致;c)、柱身垂直。1、测量精度要求(1)柱脚中心线与柱列轴线偏差±5mm;(2)牛腿面实际标高与设计标高,柱高5m以下,为±5mm;柱高5m以上,为±8mm。3(3)柱的垂直度容许偏差为柱高的1/1000,且不超过20mm。2、安置前的准备工作(1)基础杯口顶面和柱身弹中心线、标高线,定位线、标高线;(2)柱长检查及杯口地面找平,以保证牛腿顶面符合设计要求。(3)柱子吊人基础要进行定位中心对齐,检查定位标高±0符合设计要求。二、吊车梁安装测量(1)将轨道轴线投测到吊车梁顶面上;(2)轨顶标高测量,调整填块;(3)轨距控制;轨距误差£±10mm。三、屋架安装测量主要考虑定位轴线,在屋架上做三个卡尺,一般长500mm,把经纬仪放于地面上距轴线同样500mm的位置上,进行观测直到在一条直线上,符合设计要求。12-5烟囱、水塔施工测量烟囱是截园锥形的高耸建筑物,其特点是:作为主体的筒身高度很大,有几十米、几百米,基础尺寸较小,整体稳定性差。一、基础定位应先基础定位,利用已有控制点,先测设烟囱中心位置,后在中心安置仪器,正交两轴线,设置控制桩,距离不小于烟囱高的的1.5倍。4二、基础施工测量定出烟囱中心后,以烟囱半径R画园,考虑基坑放坡宽度S,高程在基坑内壁测水平桩,以控制垫层标高,打垫层时,在中心位置设置烟囱中心标志,以便控制烟囱垂直度和烟囱半径。三、筒身施工测量烟囱筒身向上砌筑时,筒身中心、半径、高度、收坡要严格控制。筒身施工时要随时将中心点引测到施工作业面上。1、吊垂线法在施工作业面上,安置十字大方木,中心连接尺杆,用以转动划园。在中心位置挂钢丝吊垂球(8kg~12kg),与垫层十字中心对齐后,用尺杆划园,即可检查筒身偏差和园度。烟囱每升高一步架,要检查一次中心点。...
