分气缸分汽缸的设计与安装VIP免费

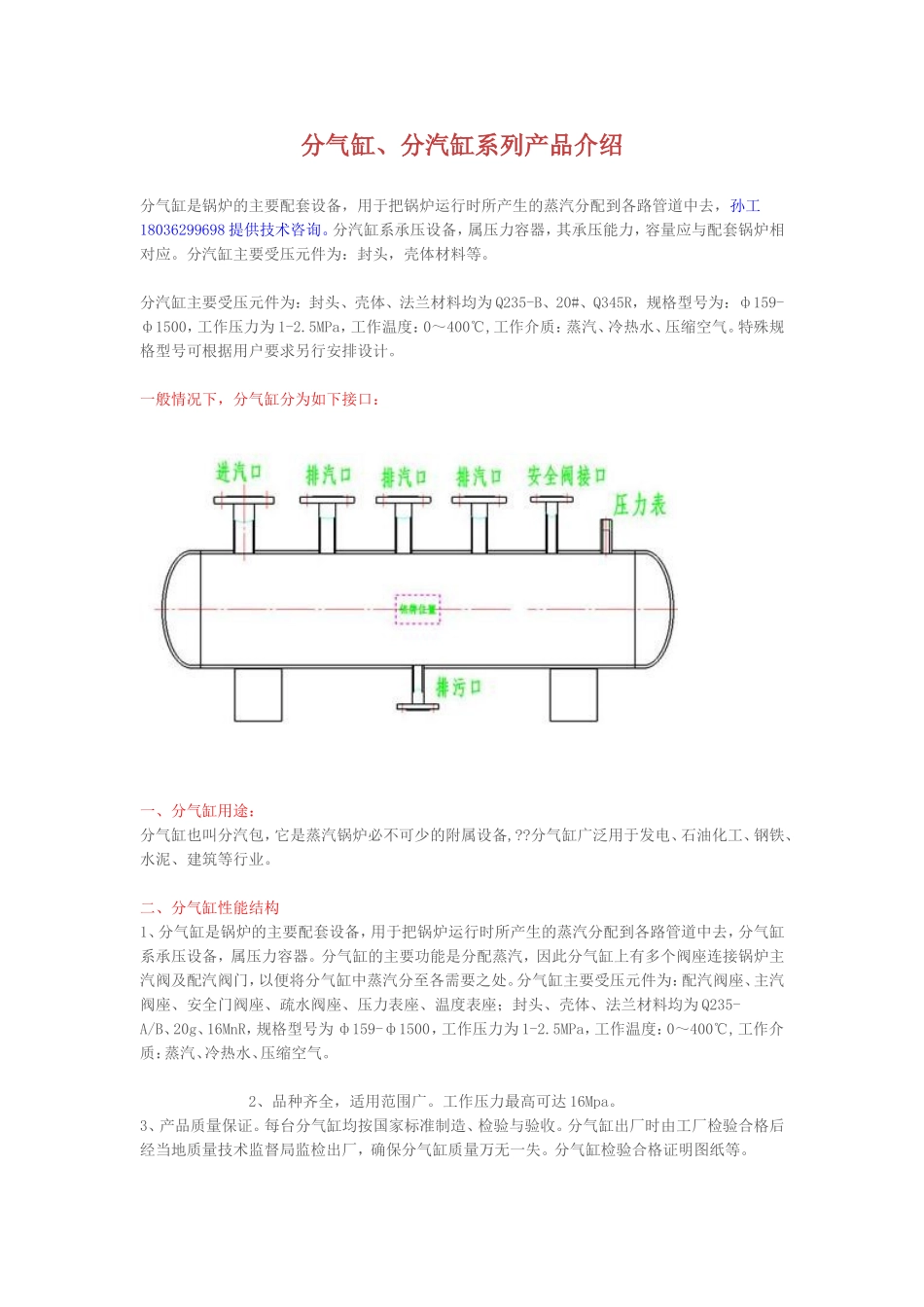

分气缸、分汽缸系列产品介绍分气缸是锅炉的主要配套设备，用于把锅炉运行时所产生的蒸汽分配到各路管道中去，孙工18036299698提供技术咨询。分汽缸系承压设备，属压力容器，其承压能力，容量应与配套锅炉相对应。分汽缸主要受压元件为：封头，壳体材料等。分汽缸主要受压元件为：封头、壳体、法兰材料均为Q235-B、20#、Q345R，规格型号为：ф159-ф1500，工作压力为1-2.5MPa，工作温度：0～400℃,工作介质：蒸汽、冷热水、压缩空气。特殊规格型号可根据用户要求另行安排设计。一般情况下，分气缸分为如下接口：一、分气缸用途：分气缸也叫分汽包，它是蒸汽锅炉必不可少的附属设备,??分气缸广泛用于发电、石油化工、钢铁、水泥、建筑等行业。二、分气缸性能结构1、分气缸是锅炉的主要配套设备，用于把锅炉运行时所产生的蒸汽分配到各路管道中去，分气缸系承压设备，属压力容器。分气缸的主要功能是分配蒸汽，因此分气缸上有多个阀座连接锅炉主汽阀及配汽阀门，以便将分气缸中蒸汽分至各需要之处。分气缸主要受压元件为：配汽阀座、主汽阀座、安全门阀座、疏水阀座、压力表座、温度表座；封头、壳体、法兰材料均为Q235-A/B、20g、16MnR，规格型号为ф159-ф1500，工作压力为1-2.5MPa，工作温度：0～400℃,工作介质：蒸汽、冷热水、压缩空气。2、品种齐全，适用范围广。工作压力最高可达16Mpa。3、产品质量保证。每台分气缸均按国家标准制造、检验与验收。分气缸出厂时由工厂检验合格后经当地质量技术监督局监检出厂，确保分气缸质量万无一失。分气缸检验合格证明图纸等。三、分气缸技术规格介质为蒸汽时，应按《压力容器规程》规定设计，并确定筒体直径、材质及厚度，一般原则：筒体直径应为最大接管管径的2-2.5倍，一般可按筒体内流体流速确定，材质10-20#无缝管、Q235B、20g、16MnR板材卷制，接管数由工程设计决定。1.设备规范分气缸的规格为DN200-DN1200，具体容器的容积由用户确定，设计压力一般为1.43MPa，设计温度＜350℃，工作介质为蒸汽，容器类别为Ⅰ类压力容器。2、用户有特殊要求时，可根据分气缸用户需要设计制造。四、技术参数：1、提供流量、压力、温度参数。2、提供进汽、出汽、疏水管道直径、数量。3、是否对分汽缸要求大小尺寸。4、是否要压力表、温度表、安全阀五、分气缸特点：1、规范化生产。B无论分气缸产品大小其环缝均采用自动焊焊接工艺，产品美观、安全可靠。2、品种齐全，适用范围广。工作压力最高可达16Mpa。3、每台分气缸均按国家标准制造、检验与验收。分气缸出厂时由工厂检验合格后经当地质量技术监督局监检出厂。确保分气缸质量万无一失。分气缸检验合格证明图纸等。4、用户有特殊要求时，可根据分气缸用户需要设计制造。六、如何正确选择分气缸1、首先设计压力符合要求,其次是分气缸选材符合要求,2、是看外观。产品的外观反映了一个其档次和价值，3、是看产品铭牌。在铭牌上应注明生产企业、监检单位的名称和生产日期，在铭牌的右上角是否有监检单位印章4、是看质量保证书。按国家相关规定，每台分气缸出厂都必须配有质量保证书一本，质量保证书是证明该分气缸合格的重要证明1、规范化生产。B无论分气缸产品大小其环缝均采用自动焊焊接工艺，产品美观、安全可靠。二、分水器、集水器系列产品介绍分、集水器（manifold）是水系统中，用于连接各路加热管供、回水的配、集水装置。按进回水分为分水器，集水器。所以称为分集水器或集分水器，俗称分水器。分、集水器（manifold）是水系统中，用于连接各路加热管供、回水的配、集水装置。按进回水分为分水器，集水器。所以称为分集水器或集分水器，俗称分水器。地暖、空调系统中用的分水器材质宜为黄铜、自来水供水系统户表改造用的分水器多为PP或PE材质。供回水均设排气阀，很多分水器供回水还设有泄水阀。供水前端应设“Y”型过滤器。供水分水管各支管均应设阀门，以调节水量的大小。分水器常用于：1.地板采暖系统中的，分集水器管理若干的支路管道，并在其上面安装有排气阀，自动恒温阀等，一般为铜质较多。口径小，多位DN25-DN40之间。进口产品较多。2.空调水系统，或其它的工业水系统中的，同样管理...
