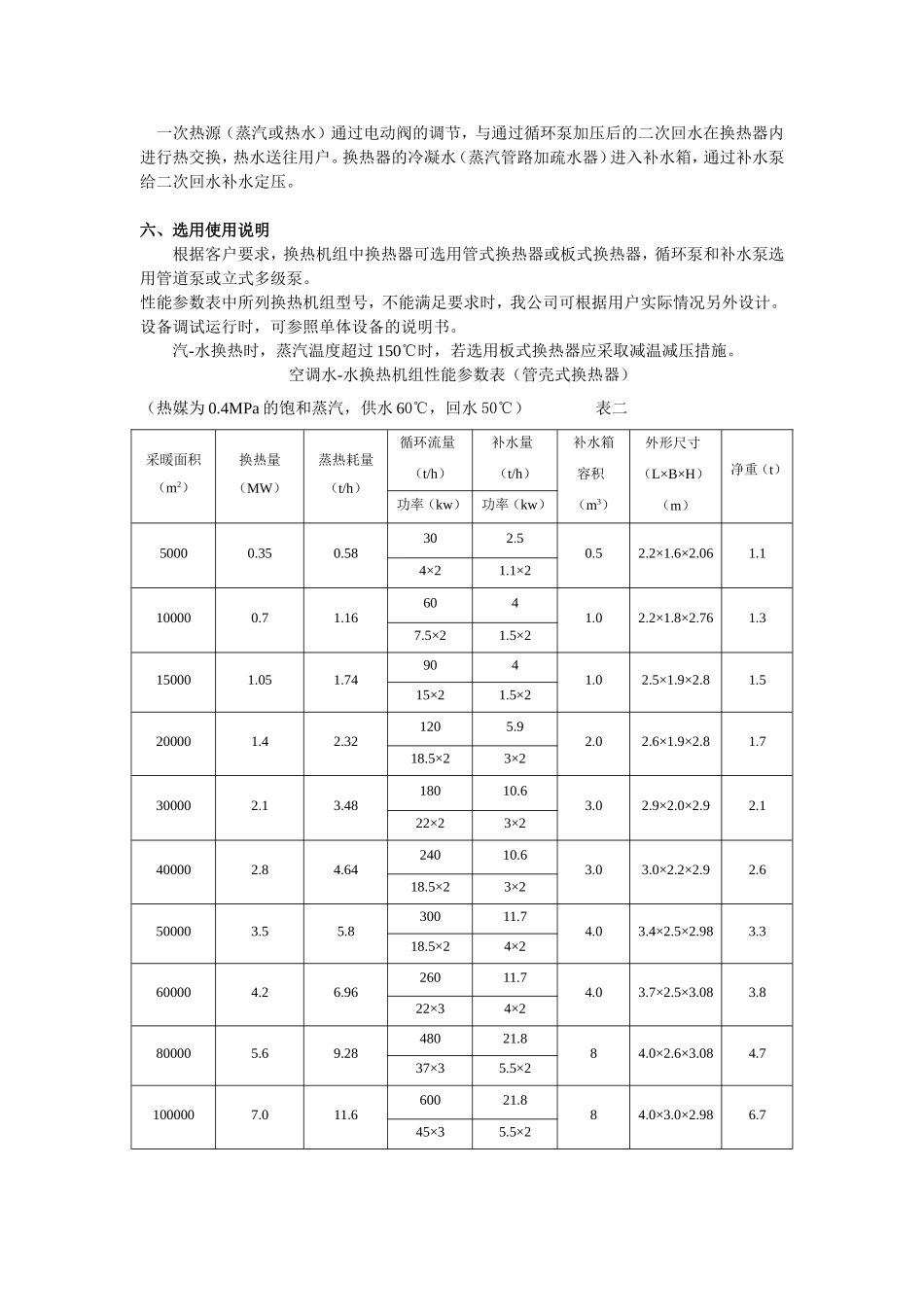

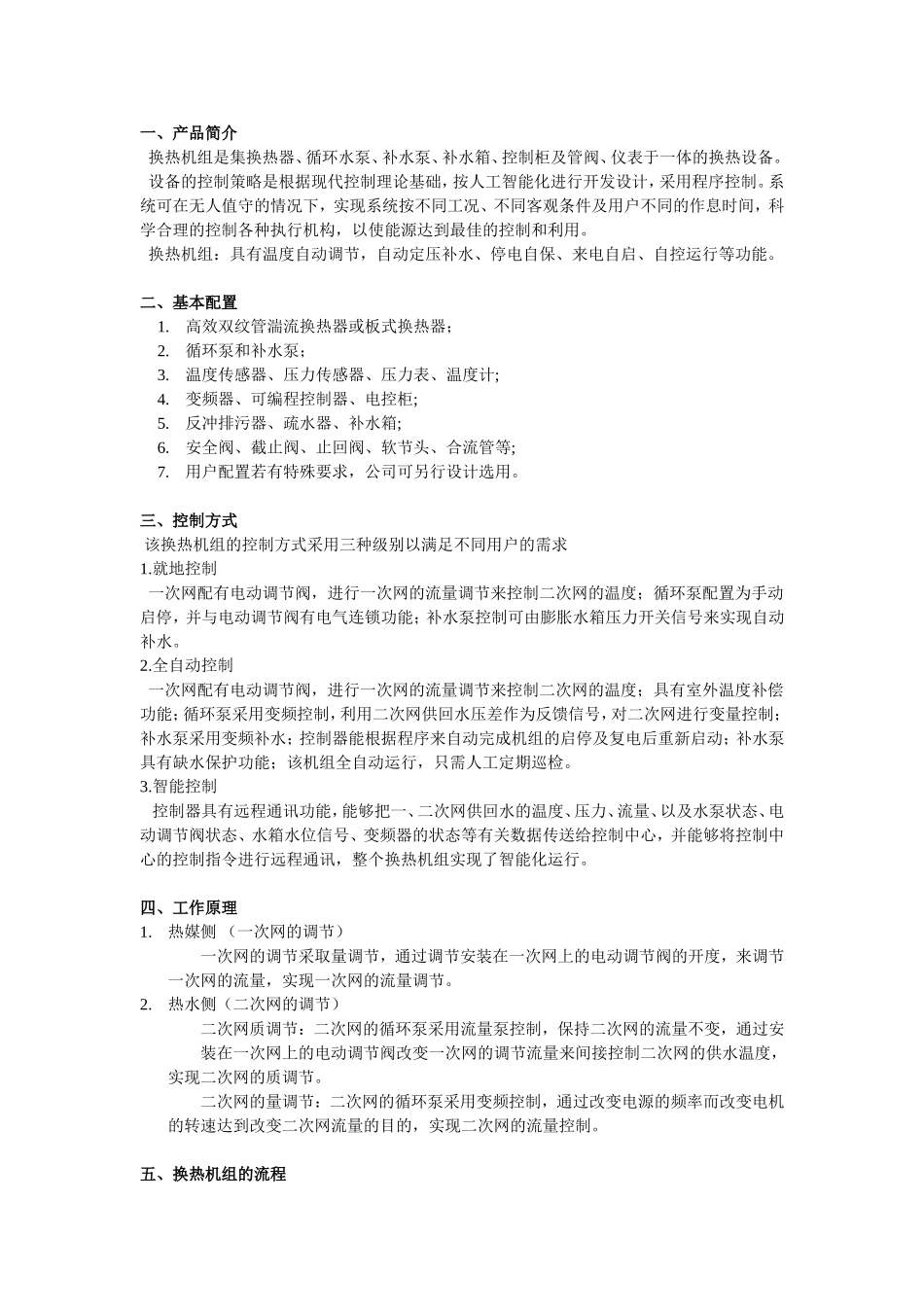

一、产品简介换热机组是集换热器、循环水泵、补水泵、补水箱、控制柜及管阀、仪表于一体的换热设备。设备的控制策略是根据现代控制理论基础，按人工智能化进行开发设计，采用程序控制。系统可在无人值守的情况下，实现系统按不同工况、不同客观条件及用户不同的作息时间，科学合理的控制各种执行机构，以使能源达到最佳的控制和利用。换热机组：具有温度自动调节，自动定压补水、停电自保、来电自启、自控运行等功能。二、基本配置1.高效双纹管湍流换热器或板式换热器；2.循环泵和补水泵；3.温度传感器、压力传感器、压力表、温度计;4.变频器、可编程控制器、电控柜;5.反冲排污器、疏水器、补水箱;6.安全阀、截止阀、止回阀、软节头、合流管等;7.用户配置若有特殊要求，公司可另行设计选用。三、控制方式该换热机组的控制方式采用三种级别以满足不同用户的需求1.就地控制一次网配有电动调节阀，进行一次网的流量调节来控制二次网的温度；循环泵配置为手动启停，并与电动调节阀有电气连锁功能；补水泵控制可由膨胀水箱压力开关信号来实现自动补水。2.全自动控制一次网配有电动调节阀，进行一次网的流量调节来控制二次网的温度；具有室外温度补偿功能；循环泵采用变频控制，利用二次网供回水压差作为反馈信号，对二次网进行变量控制；补水泵采用变频补水；控制器能根据程序来自动完成机组的启停及复电后重新启动；补水泵具有缺水保护功能；该机组全自动运行，只需人工定期巡检。3.智能控制控制器具有远程通讯功能，能够把一、二次网供回水的温度、压力、流量、以及水泵状态、电动调节阀状态、水箱水位信号、变频器的状态等有关数据传送给控制中心，并能够将控制中心的控制指令进行远程通讯，整个换热机组实现了智能化运行。四、工作原理1.热媒侧（一次网的调节）一次网的调节采取量调节，通过调节安装在一次网上的电动调节阀的开度，来调节一次网的流量，实现一次网的流量调节。2.热水侧（二次网的调节）二次网质调节：二次网的循环泵采用流量泵控制，保持二次网的流量不变，通过安装在一次网上的电动调节阀改变一次网的调节流量来间接控制二次网的供水温度，实现二次网的质调节。二次网的量调节：二次网的循环泵采用变频控制，通过改变电源的频率而改变电机的转速达到改变二次网流量的目的，实现二次网的流量控制。五、换热机组的流程一次热源（蒸汽或热水）通过电动阀的调节，与通过循环泵加压后的二次回水在换热器内进行热交换，热水送往用户。换热器的冷凝水（蒸汽管路加疏水器）进入补水箱，通过补水泵给二次回水补水定压。六、选用使用说明根据客户要求，换热机组中换热器可选用管式换热器或板式换热器，循环泵和补水泵选用管道泵或立式多级泵。性能参数表中所列换热机组型号，不能满足要求时，我公司可根据用户实际情况另外设计。设备调试运行时，可参照单体设备的说明书。汽-水换热时，蒸汽温度超过150℃时，若选用板式换热器应采取减温减压措施。空调水-水换热机组性能参数表（管壳式换热器）（热媒为0.4MPa的饱和蒸汽，供水60℃，回水50℃）表二采暖面积（m2）换热量（MW）蒸热耗量（t/h）循环流量（t/h）补水量（t/h）补水箱容积（m3）外形尺寸（L×B×H）（m）净重（t）功率（kw）功率（kw）50000.350.58302.50.52.2×1.6×2.061.14×21.1×2100000.71.166041.02.2×1.8×2.761.37.5×21.5×2150001.051.749041.02.5×1.9×2.81.515×21.5×2200001.42.321205.92.02.6×1.9×2.81.718.5×23×2300002.13.4818010.63.02.9×2.0×2.92.122×23×2400002.84.6424010.63.03.0×2.2×2.92.618.5×23×2500003.55.830011.74.03.4×2.5×2.983.318.5×24×2600004.26.9626011.74.03.7×2.5×3.083.822×34×2800005.69.2848021.884.0×2.6×3.084.737×35.5×21000007.011.660021.884.0×3.0×2.986.745×35.5×2采暖水-水换热机组性能参数表（板式换热器）（热媒为110℃的热水，供水95℃，回水70℃）表三采暖面积（m2）换热量（MW）热水耗量（t/h）循环流量（t/h）补水量（t/h）外形尺寸（L×B×H）（m）运行重量（t）功率（kw）功率（kw）50000.3518122.52.2×1.4×1.71.53×2...
