原状土、水泥土击实试验VIP免费

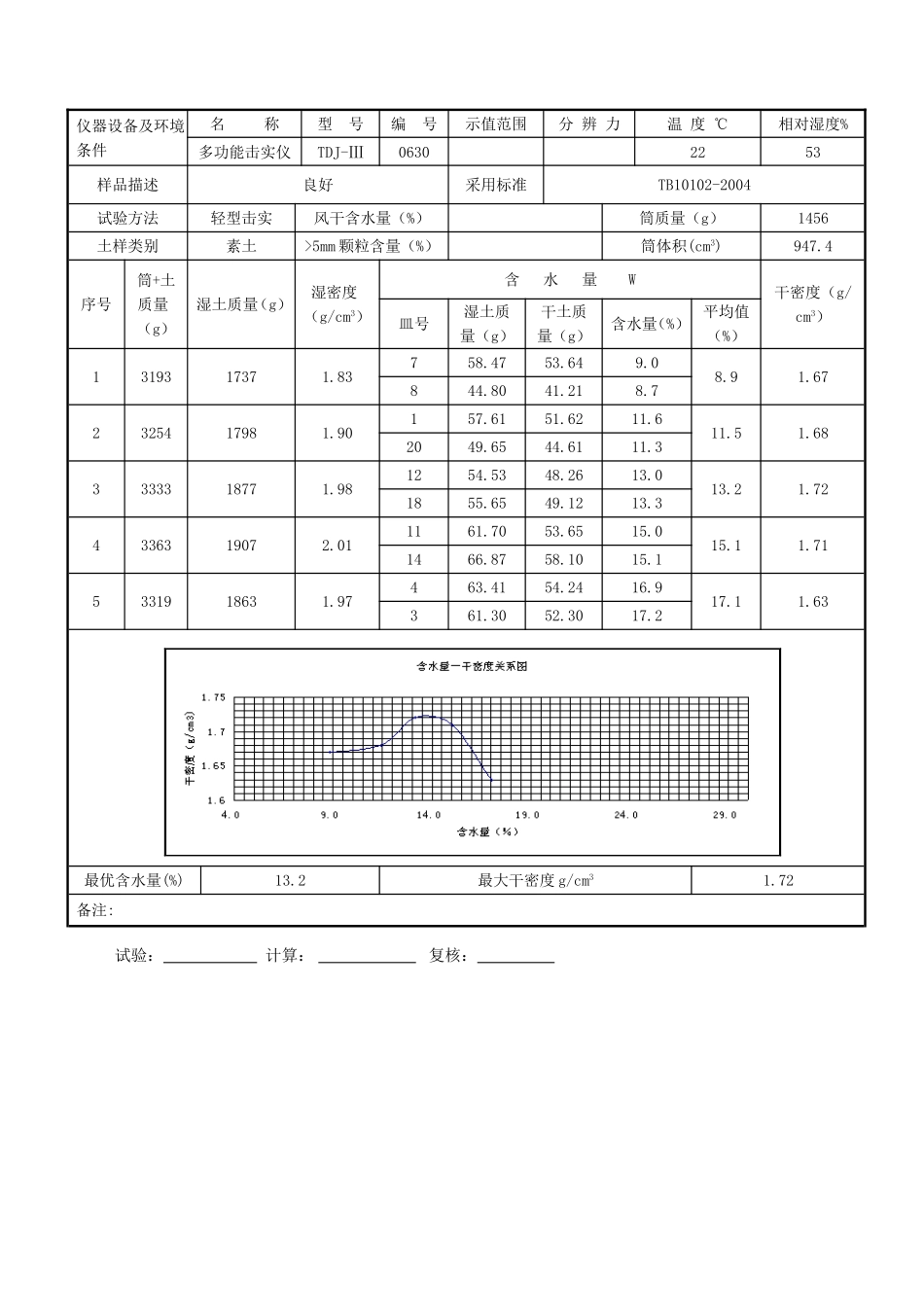

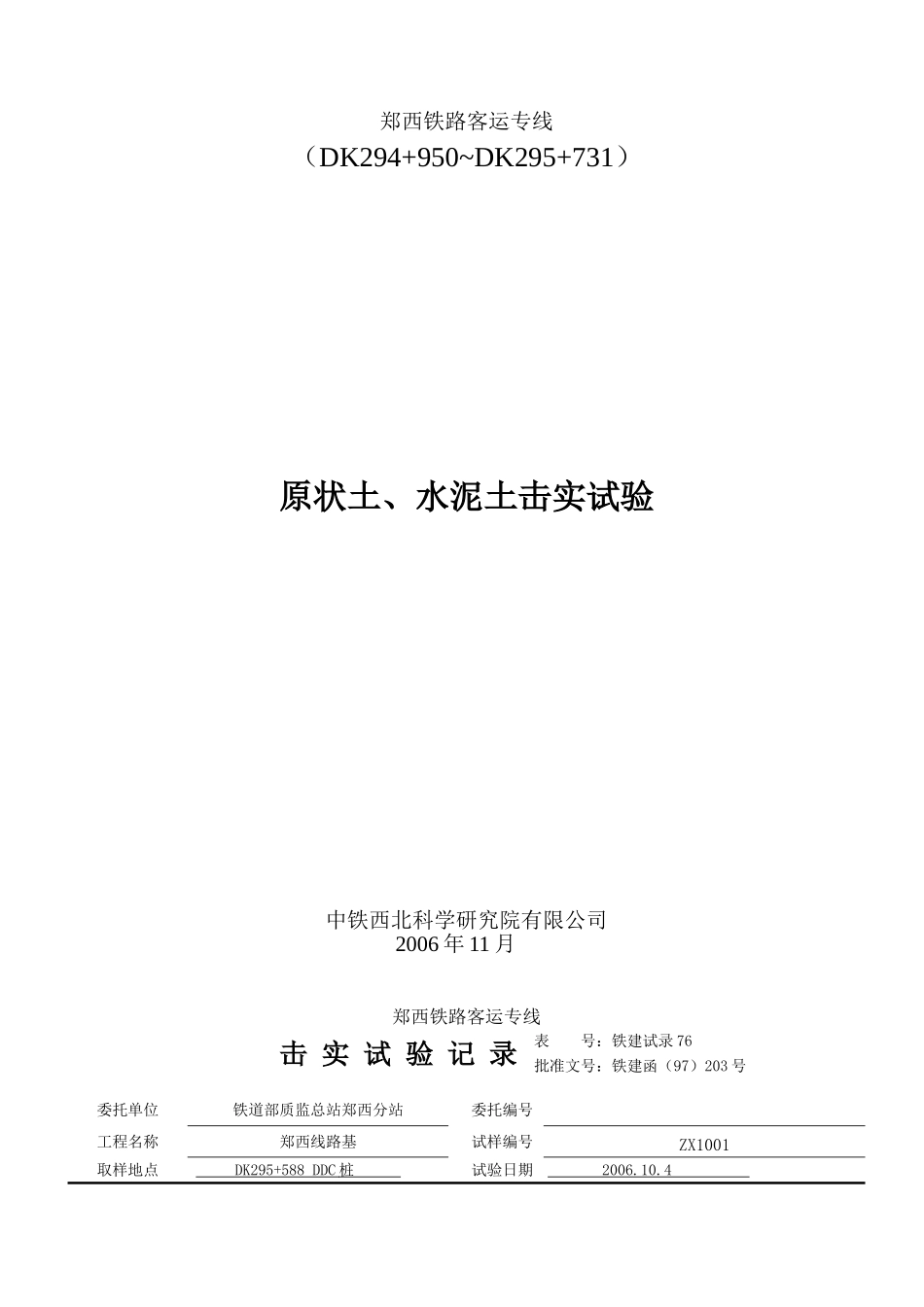

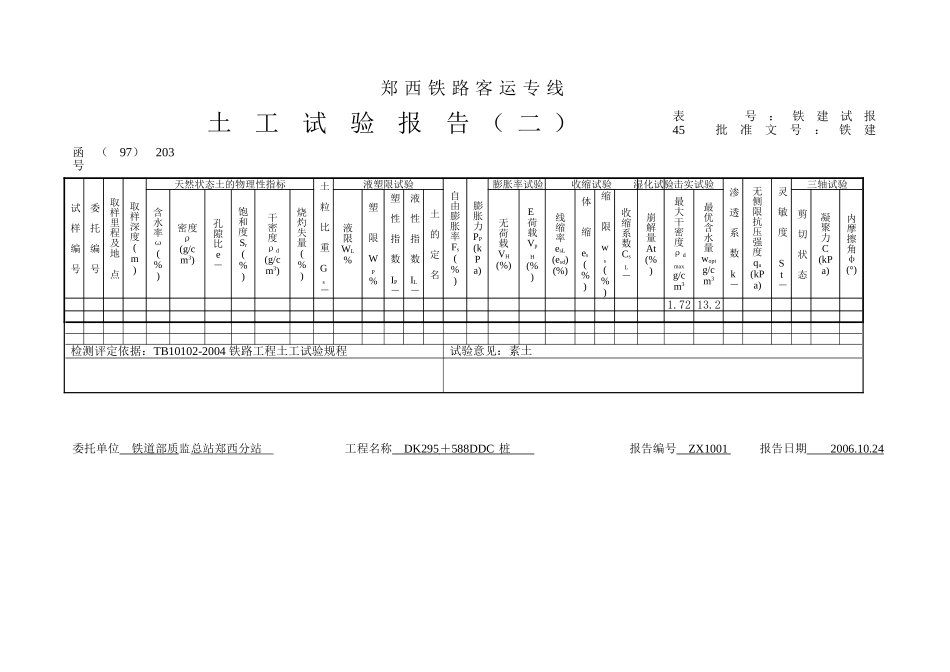

郑西铁路客运专线（DK294+950~DK295+731）原状土、水泥土击实试验中铁西北科学研究院有限公司2006年11月郑西铁路客运专线击实试验记录表号：铁建试录76批准文号：铁建函（97）203号委托单位铁道部质监总站郑西分站委托编号工程名称郑西线路基试样编号ZX1001取样地点DK295+588DDC桩试验日期2006.10.4仪器设备及环境条件名称型号编号示值范围分辨力温度℃相对湿度%多功能击实仪TDJ-Ⅲ06302253样品描述良好采用标准TB10102-2004试验方法轻型击实风干含水量（%）筒质量（g）1456土样类别素土>5mm颗粒含量（%）筒体积(cm3)947.4序号筒+土质量（g）湿土质量（g）湿密度（g/cm3）含水量W干密度（g/cm3）皿号湿土质量（g）干土质量（g）含水量（%）平均值（%）1319317371.83758.4753.649.08.91.67844.8041.218.72325417981.90157.6151.6211.611.51.682049.6544.6111.33333318771.981254.5348.2613.013.21.721855.6549.1213.34336319072.011161.7053.6515.015.11.711466.8758.1015.15331918631.97463.4154.2416.917.11.63361.3052.3017.2最优含水量(%)13.2最大干密度g/cm31.72备注:试验：计算：复核：郑西铁路客运专线土工试验报告（二）表号：铁建试报45批准文号：铁建函（97）203号委托单位铁道部质监总站郑西分站工程名称DK295＋588DDC桩报告编号ZX1001报告日期2006.10.24试样编号委托编号取样里程及地点取样深度(m)天然状态土的物理性指标土粒比重Gs－液塑限试验自由膨胀率Fs(%)膨胀力PP(kPa)膨胀率试验收缩试验湿化试验击实试验渗透系数k－无侧限抗压强度qu(kPa)灵敏度St－三轴试验含水率ω(%)密度ρ(g/cm3)孔隙比e－饱和度Sr(%)干密度ρd(g/cm3)烧灼失量(%)液限WL%塑限WP%塑性指数IP－液性指数IL－土的定名无荷载VH(%)E荷载VpH(%)线缩率esL(esd)(%)体缩es(%)缩限ws(%)收缩系数CsL－崩解量At(%)最大干密度ρdmaxg/cm3最优含水量woptg/cm3剪切状态凝聚力C(kPa)内摩擦角φ(°)1.7213.2检测评定依据：TB10102-2004铁路工程土工试验规程试验意见：素土郑西铁路客运专线击实试验记录表号：铁建试录76批准文号：铁建函（97）203号委托单位铁道部质监总站郑西分站委托编号工程名称郑西线路基试样编号ZX1001取样地点DK295+588DDC桩试验日期2006.10.4仪器设备及环境条件名称型号编号示值范围分辨力温度℃相对湿度%多功能击实仪TDJ-Ⅲ06302253样品描述良好采用标准TB10102-2004试验方法轻型击实风干含水量（%）筒质量（g）1456土样类别1:10水泥土>5mm颗粒含量（%）筒体积(cm3)947.4序号筒+土质量（g）湿土质量（g）湿密度（g/cm3）含水量W干密度（g/cm3）皿号湿土质量（g）干土质量（g）含水量（%）平均值（%）1317117651.81758.4753.649.08.91.64844.8041.218.72329418381.94157.6151.6211.611.51.732049.6544.6111.33331818621.971254.5348.2613.013.21.711855.6549.1213.34330618501.951161.7053.6515.015.11.661466.8758.1015.15328418281.93463.4154.2416.917.11.59361.3052.3017.2最佳含水量(%)11.5最大干密度g/cm31.73备注:试验：计算：复核：郑西铁路客运专线土工试验报告（二）表号：铁建试报45批准文号：铁建函（97）203号试样编号委托编号取样里程及地点取样深度(m)天然状态土的物理性指标土粒比重Gs－液塑限试验自由膨胀率Fs(%)膨胀力PP(kPa)膨胀率试验收缩试验湿化试验击实试验渗透系数k－无侧限抗压强度qu(kPa)灵敏度St－三轴试验含水率ω(%)密度ρ(g/cm3)孔隙比e－饱和度Sr(%)干密度ρd(g/cm3)烧灼失量(%)液限WL%塑限WP%塑性指数IP－液性指数IL－土的定名无荷载VH(%)E荷载VpH(%)线缩率esL(esd)(%)体缩es(%)缩限ws(%)收缩系数CsL－崩解量At(%)最大干密度ρdmaxg/cm3最优含水量woptg/cm3剪切状态凝聚力C(kPa)内摩擦角φ(°)1.7311.5检测评定依据：TB10102-2004铁路工程土工试验规程试验意见：1:10水泥土
