电子围栏的设计与安装解决方案VIP免费

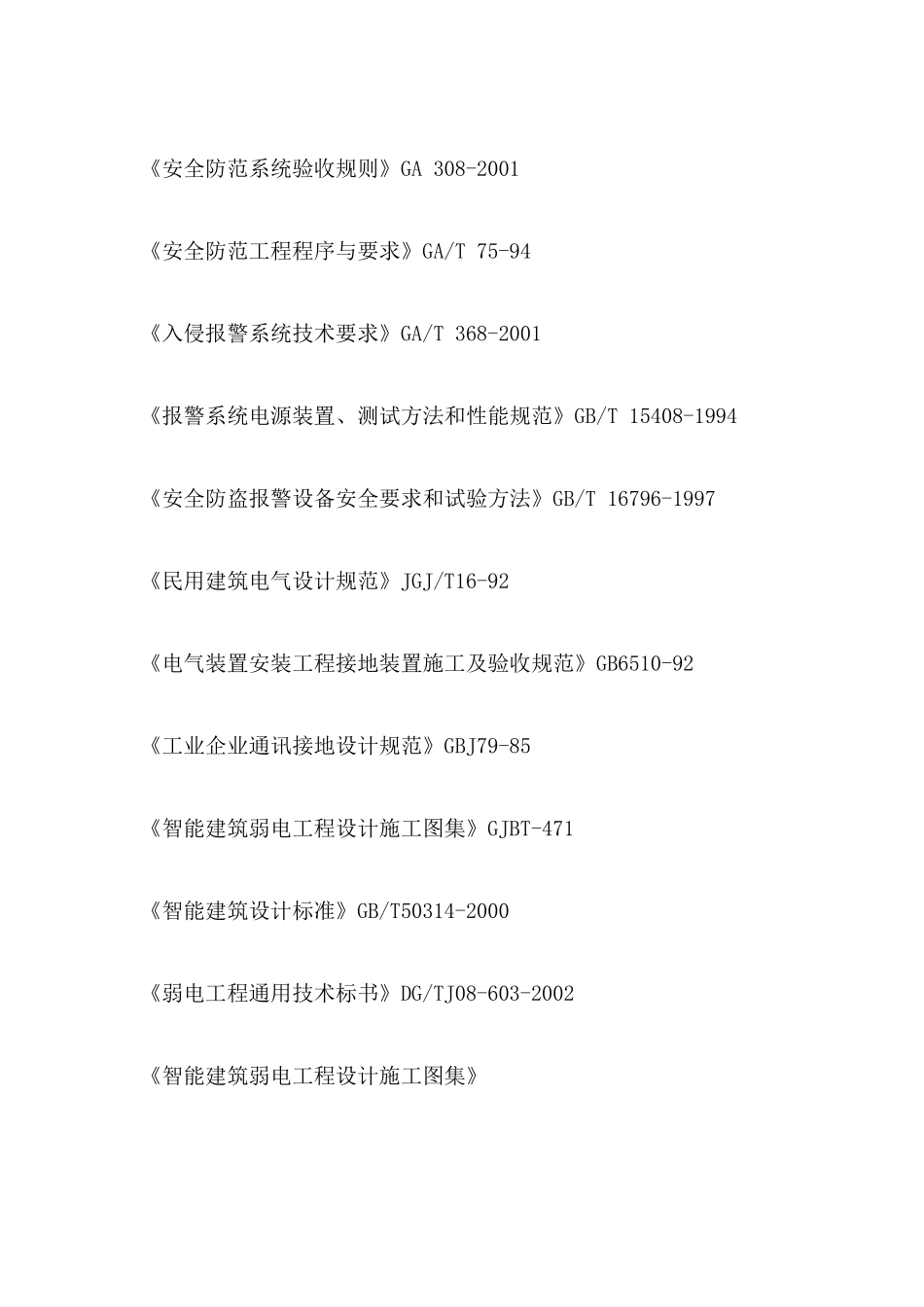

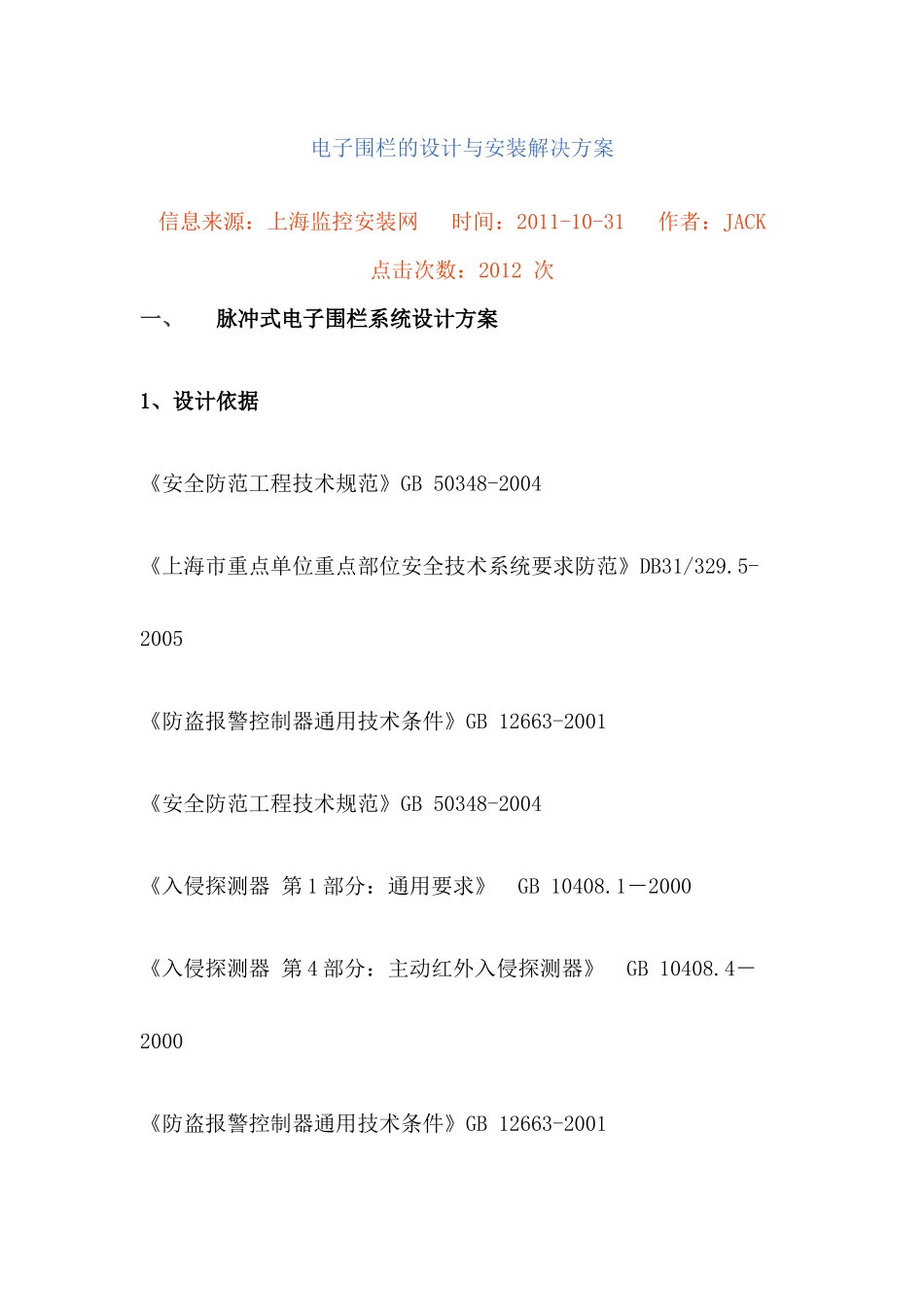

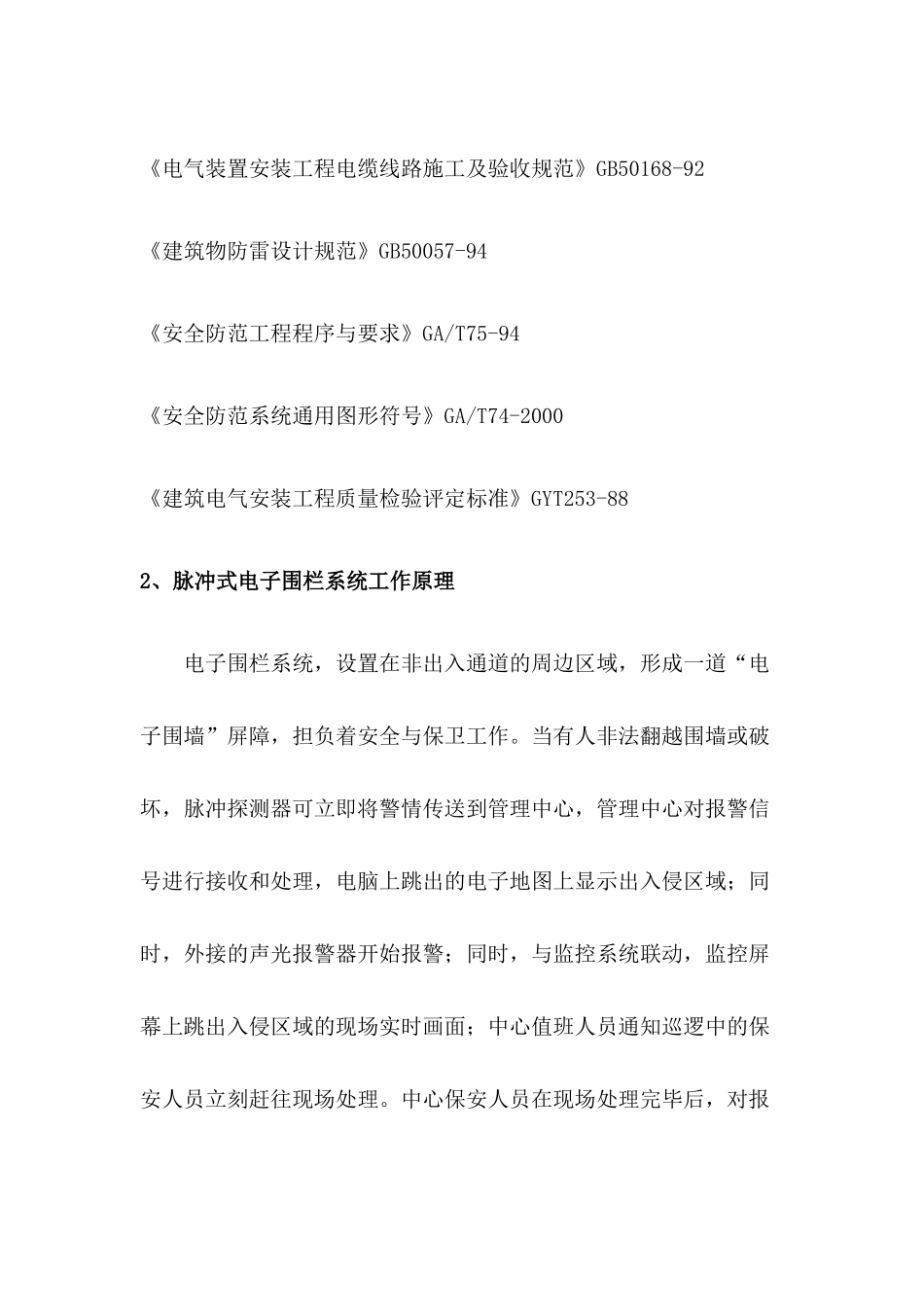

电子围栏的设计与安装解决方案信息来源：上海监控安装网时间：2011-10-31作者：JACK点击次数：2012次一、脉冲式电子围栏系统设计方案1、设计依据《安全防范工程技术规范》GB50348-2004《上海市重点单位重点部位安全技术系统要求防范》DB31/329.5-2005《防盗报警控制器通用技术条件》GB12663-2001《安全防范工程技术规范》GB50348-2004《入侵探测器第1部分：通用要求》GB10408.1－2000《入侵探测器第4部分：主动红外入侵探测器》GB10408.4－2000《防盗报警控制器通用技术条件》GB12663-2001《安全防范系统验收规则》GA308-2001《安全防范工程程序与要求》GA/T75-94《入侵报警系统技术要求》GA/T368-2001《报警系统电源装置、测试方法和性能规范》GB/T15408-1994《安全防盗报警设备安全要求和试验方法》GB/T16796-1997《民用建筑电气设计规范》JGJ/T16-92《电气装置安装工程接地装置施工及验收规范》GB6510-92《工业企业通讯接地设计规范》GBJ79-85《智能建筑弱电工程设计施工图集》GJBT-471《智能建筑设计标准》GB/T50314-2000《弱电工程通用技术标书》DG/TJ08-603-2002《智能建筑弱电工程设计施工图集》《电气装置安装工程电缆线路施工及验收规范》GB50168-92《建筑物防雷设计规范》GB50057-94《安全防范工程程序与要求》GA/T75-94《安全防范系统通用图形符号》GA/T74-2000《建筑电气安装工程质量检验评定标准》GYT253-882、脉冲式电子围栏系统工作原理电子围栏系统，设置在非出入通道的周边区域，形成一道“电子围墙”屏障，担负着安全与保卫工作。当有人非法翻越围墙或破坏，脉冲探测器可立即将警情传送到管理中心，管理中心对报警信号进行接收和处理，电脑上跳出的电子地图上显示出入侵区域；同时，外接的声光报警器开始报警；同时，与监控系统联动，监控屏幕上跳出入侵区域的现场实时画面；中心值班人员通知巡逻中的保安人员立刻赶往现场处理。中心保安人员在现场处理完毕后，对报警主机及脉冲探测器的报警状态进行恢复。现场报警同时也能警号报警，提醒附近人员注意，协助保安人员。电子围栏系统是安防系统的第一道防线，也是最重要的一道防线。3、脉冲式电子围栏报警原理脉冲式电子围栏由前端设备（金属部分与电子部分）和终端控制部分组成。前端设备有：终端杆、中间杆、承力杆、收紧器、合金线、避雷器、警示牌、高压线、脉冲探测器等组成。终端设备有：中心控制键盘、中心报警控制软件组成（也可以是由报警主机系统组成）电子围栏系统主要由高压电子脉冲式探测器和电子围栏前端两部分组成，脉冲探测器输出脉冲电频信号，分别有发射和接收两部分，从而在围栏上形成正、负回路，当入侵者触碰到围栏时脉冲电压值发生变化，从而脉冲探测器产生报警信号。当入侵者破坏剪断围栏时脉冲探测器发射的脉冲电频信号无法接受，从而脉冲探测器产生报警信号。电源或电池能量不足时，脉冲探测器也会发出报警信号。脉冲探测器自检，当发生故障时，脉冲探测器也会发出报警信号。脉冲式电子围栏报警模式：1)短路报警当任意相临的两根合金线受外界因素被导通时，脉冲电压值变化及持续时间达到或超过规定要求时，发出报警信号。2)断线报警当合金线被剪断时，发出报警信号。3)防拆报警当脉冲围栏探测器外壳被拆开时，发出报警信号。4)断电报警当脉冲围栏探测器供电电源断电时，应自动切换，由备用电源供电，并发出报警信号。5)自检及故障报警功能脉冲围栏探测器具有自检、自诊断能力，且具有设备故障报警功能4、脉冲式电子围栏系统主要功能·有强大的威慑作用，有效阻退入侵者，防护周界区域，及时提供报警·适用性强，抗误报性能较好，防范效果佳·现场报警阻退入侵者，并引起保安注意防范·系统划区域管理便于报警区域的准确定位·中心警情提示直观，警号、电子地图等多种报警提示·通过中心实现对前端设备的状态控制，安全可靠对人体无直接伤害5、脉冲式电子围栏系统设计思想智能型电子围栏系统是一种“有形”的报警系统，实实在在地给人一种威慑感觉，使入侵者增加一种心理压力，从而把报警系统和警戒系统有机地结合起来，达到以防为主，防报结合的目的。在国外已被广泛使用在周界安防领域...
