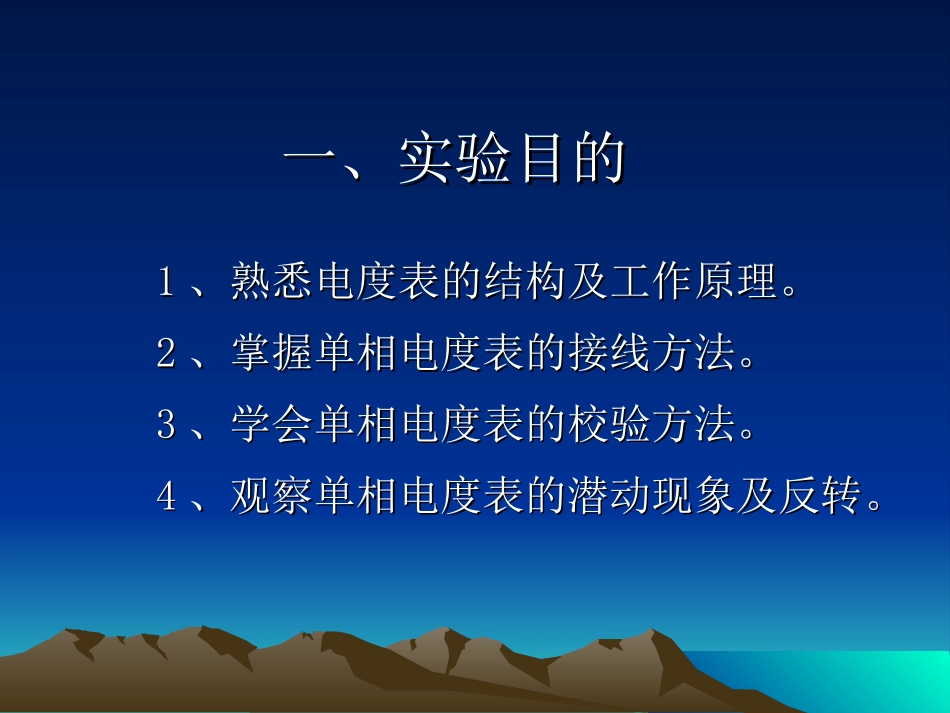

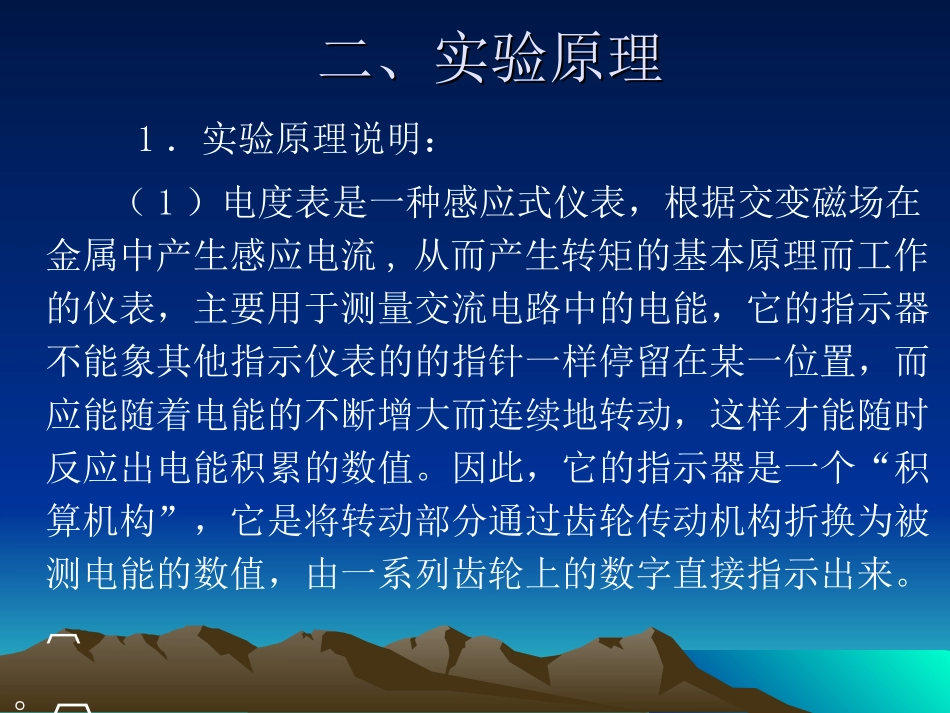

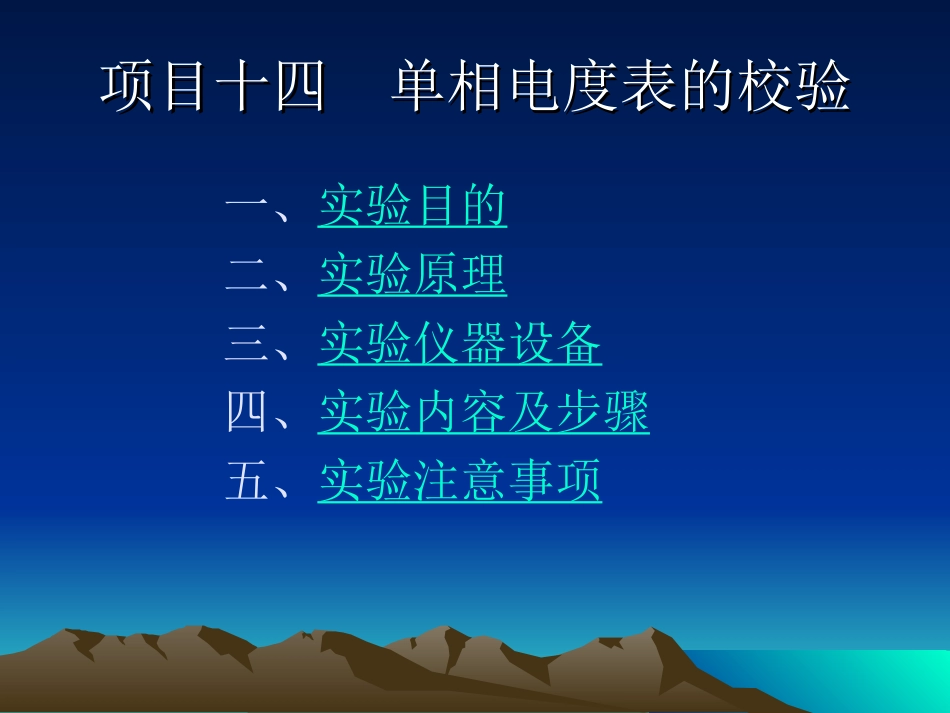

项目十四单相电度表的校验项目十四单相电度表的校验一、实验目的二、实验原理三、实验仪器设备四、实验内容及步骤五、实验注意事项一、实验目的一、实验目的11、熟悉电度表的结构及工作原理。、熟悉电度表的结构及工作原理。22、掌握单相电度表的接线方法。、掌握单相电度表的接线方法。33、学会单相电度表的校验方法。、学会单相电度表的校验方法。44、观察单相电度表的潜动现象及反转、观察单相电度表的潜动现象及反转。。二、实验原理二、实验原理1．实验原理说明：（1）电度表是一种感应式仪表，根据交变磁场在金属中产生感应电流,从而产生转矩的基本原理而工作的仪表，主要用于测量交流电路中的电能，它的指示器不能象其他指示仪表的的指针一样停留在某一位置，而应能随着电能的不断增大而连续地转动，这样才能随时反应出电能积累的数值。因此，它的指示器是一个“积算机构”，它是将转动部分通过齿轮传动机构折换为被测电能的数值，由一系列齿轮上的数字直接指示出来。。铝盘上方装有一个永久磁铁，其作用是对转动的铝盘产生制动力矩，使铝盘转速与负载功率成正比。因此，在某一测量时间内，负载所消耗的电能Ｗ就与铝盘的转数n成正比。即比例系数Ｎ称为电度表常数，常在电度表上标明，其单位是转／千瓦小时。NnW（2）电度表的灵敏度是指在额定电压、额定频率及cosφ＝１的条件下，从零开始调节负载电流,测出铝盘刚开始转动的最小电流值Ｉmin，则仪表的灵敏度表示为：（3）电度表的潜动是指负载等于零时，电度表仍出现缓慢转动的情况。SIINmin100％22．实验电路．实验电路WWA1234KUN三、实验仪器设备三、实验仪器设备实验台1．电度表、秒表2．交流电压、电流表3．单、三相功率表4．开关5．灯泡6．单相调压器四、实验内容及步骤四、实验内容及步骤1.用功率表、秒表法校验电度表的准确度按图接线，电度表的接线与功率表相同，其电流线圈与负载串联，电压线圈与负载并联。线路经指导教师检查后，接通电源，将调压器的输出电压调到220Ｖ，按表2-14-1的要求接通灯组负载，用秒表定时记录电度表铝盘的转数及记录各表的读数。负载情况测量值计算值V(V)I(A)P(W)测定时间(S)转数n实测电能W计算电能W(KWh)ΔW/W9×15W6×15W表表2-14-12-14-12．检查电度表潜动是否合格此时，只要切断负载，即断开电度表的电流线圈回路，调节调压器的输出电压为额定电压的110%（即242V），仔细观察电度表的铝盘有否转动，一般允许有缓慢地转动，但应在不超过一圈的任一点上停止，这样，电度表的潜动为合格，反之则不合格。五、实验注意事项五、实验注意事项1.电度表的校验过程中，电压的调节一定不要超过额定电压值。2．正确选择功率表的量程。3．记录时，同组的同学要密切配合秒表定时，读取转数步调要一致，以确保测量的准确性。
