水泥物理性能检测实施细则VIP专享VIP免费

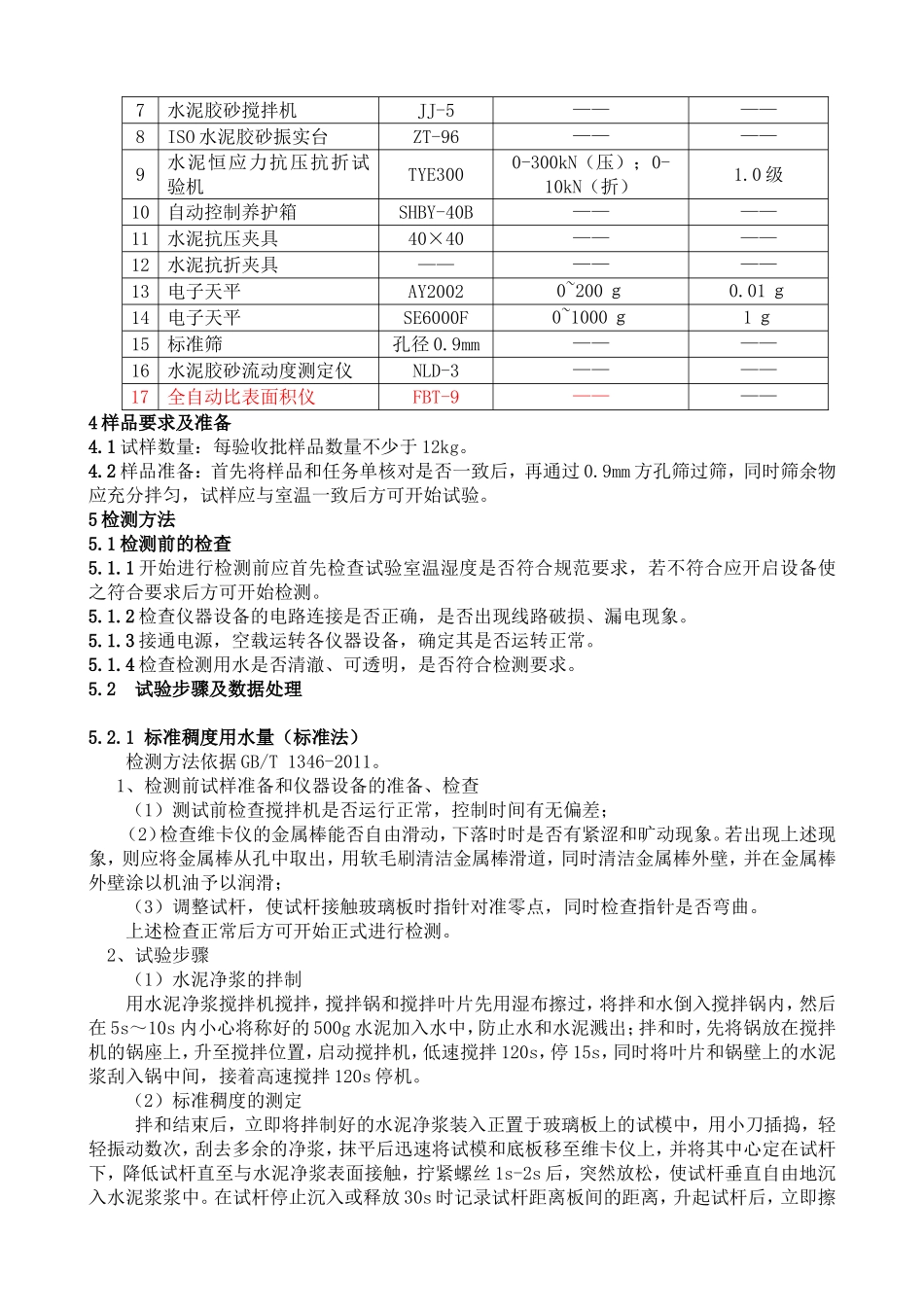

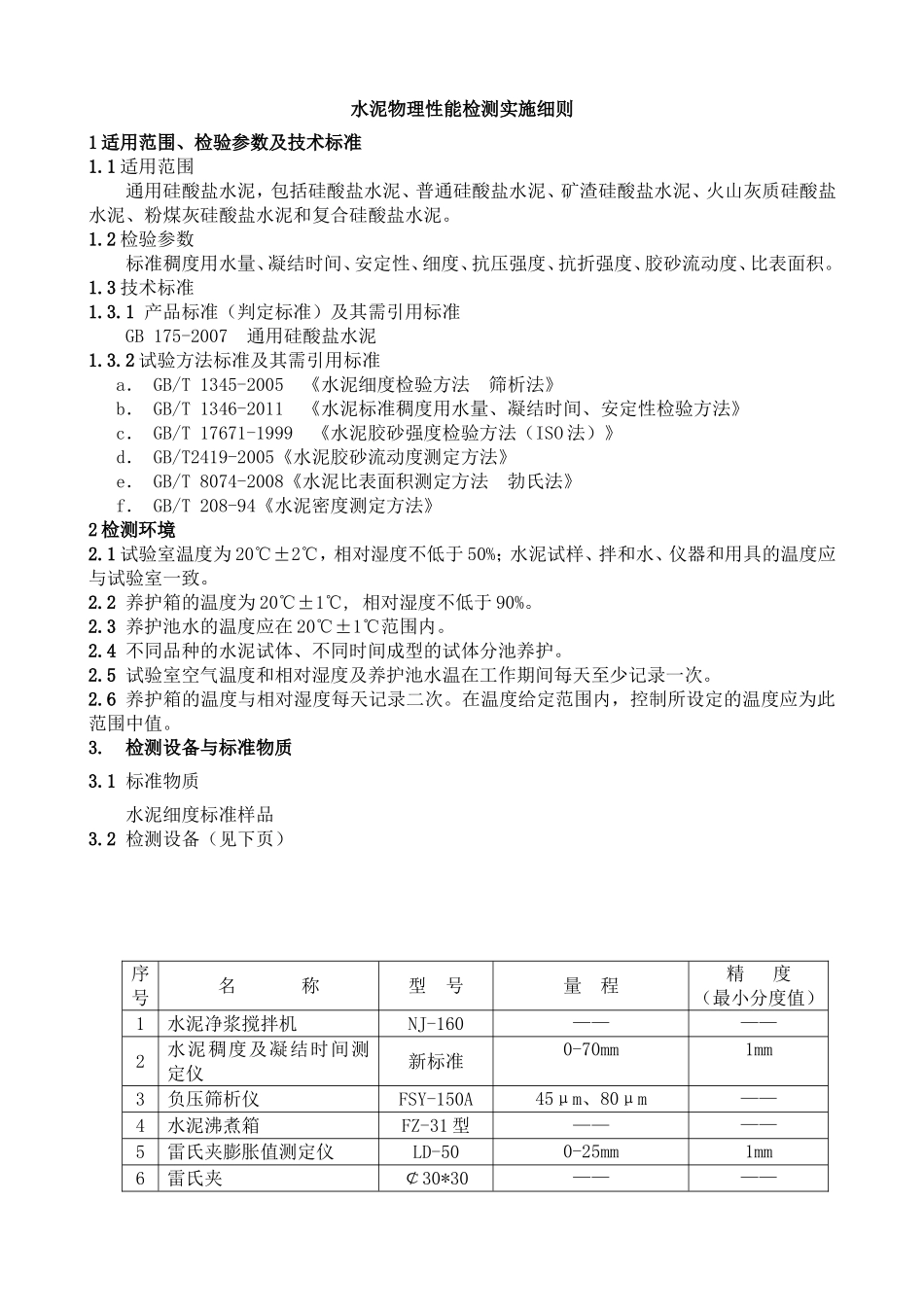

水泥物理性能检测实施细则1适用范围、检验参数及技术标准1.1适用范围通用硅酸盐水泥，包括硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥。1.2检验参数标准稠度用水量、凝结时间、安定性、细度、抗压强度、抗折强度、胶砂流动度、比表面积。1.3技术标准1.3.1产品标准（判定标准）及其需引用标准GB175-2007通用硅酸盐水泥1.3.2试验方法标准及其需引用标准a．GB/T1345-2005《水泥细度检验方法筛析法》b．GB/T1346-2011《水泥标准稠度用水量、凝结时间、安定性检验方法》c．GB/T17671-1999《水泥胶砂强度检验方法（ISO法）》d．GB/T2419-2005《水泥胶砂流动度测定方法》e．GB/T8074-2008《水泥比表面积测定方法勃氏法》f．GB/T208-94《水泥密度测定方法》2检测环境2.1试验室温度为20℃±2℃，相对湿度不低于50%；水泥试样、拌和水、仪器和用具的温度应与试验室一致。2.2养护箱的温度为20℃±1℃,相对湿度不低于90%。2.3养护池水的温度应在20℃±1℃范围内。2.4不同品种的水泥试体、不同时间成型的试体分池养护。2.5试验室空气温度和相对湿度及养护池水温在工作期间每天至少记录一次。2.6养护箱的温度与相对湿度每天记录二次。在温度给定范围内，控制所设定的温度应为此范围中值。3.检测设备与标准物质3.1标准物质水泥细度标准样品3.2检测设备（见下页）序号名称型号量程精度（最小分度值）1水泥净浆搅拌机NJ-160————2水泥稠度及凝结时间测定仪新标准0-70mm1mm3负压筛析仪FSY-150A45μm、80μm——4水泥沸煮箱FZ-31型————5雷氏夹膨胀值测定仪LD-500-25mm1mm6雷氏夹￠30*30————7水泥胶砂搅拌机JJ-5————8ISO水泥胶砂振实台ZT-96————9水泥恒应力抗压抗折试验机TYE3000-300kN（压）；0-10kN（折）1.0级10自动控制养护箱SHBY-40B————11水泥抗压夹具40×40————12水泥抗折夹具——————13电子天平AY20020~200ｇ0.01ｇ14电子天平SE6000F0~1000ｇ1ｇ15标准筛孔径0.9mm————16水泥胶砂流动度测定仪NLD-3————17全自动比表面积仪FBT-9————4样品要求及准备4.1试样数量：每验收批样品数量不少于12kg。4.2样品准备：首先将样品和任务单核对是否一致后，再通过0.9mm方孔筛过筛，同时筛余物应充分拌匀，试样应与室温一致后方可开始试验。5检测方法5.1检测前的检查5.1.1开始进行检测前应首先检查试验室温湿度是否符合规范要求，若不符合应开启设备使之符合要求后方可开始检测。5.1.2检查仪器设备的电路连接是否正确，是否出现线路破损、漏电现象。5.1.3接通电源，空载运转各仪器设备，确定其是否运转正常。5.1.4检查检测用水是否清澈、可透明，是否符合检测要求。5.2试验步骤及数据处理5.2.1标准稠度用水量（标准法）检测方法依据GB/T1346-2011。1、检测前试样准备和仪器设备的准备、检查（1）测试前检查搅拌机是否运行正常，控制时间有无偏差；（2）检查维卡仪的金属棒能否自由滑动，下落时时是否有紧涩和旷动现象。若出现上述现象，则应将金属棒从孔中取出，用软毛刷清洁金属棒滑道，同时清洁金属棒外壁，并在金属棒外壁涂以机油予以润滑；（3）调整试杆，使试杆接触玻璃板时指针对准零点，同时检查指针是否弯曲。上述检查正常后方可开始正式进行检测。2、试验步骤（1）水泥净浆的拌制用水泥净浆搅拌机搅拌，搅拌锅和搅拌叶片先用湿布擦过，将拌和水倒入搅拌锅内，然后在5s～10s内小心将称好的500g水泥加入水中，防止水和水泥溅出；拌和时，先将锅放在搅拌机的锅座上，升至搅拌位置，启动搅拌机，低速搅拌120s，停15s，同时将叶片和锅壁上的水泥浆刮入锅中间，接着高速搅拌120s停机。（2）标准稠度的测定拌和结束后，立即将拌制好的水泥净浆装入正置于玻璃板上的试模中，用小刀插捣，轻轻振动数次，刮去多余的净浆，抹平后迅速将试模和底板移至维卡仪上，并将其中心定在试杆下，降低试杆直至与水泥净浆表面接触，拧紧螺丝1s-2s后，突然放松，使试杆垂直自由地沉入水泥浆浆中。在试杆停止沉入或释放30s时记录试杆距离板间的距离，升起试杆后，立即擦净，整个操作应在搅拌后1.5min内完成。以试杆沉入净浆...
