拱桥拱架设计与承载验算VIP免费

拱桥拱架设计与承载验算_第1页
1/6

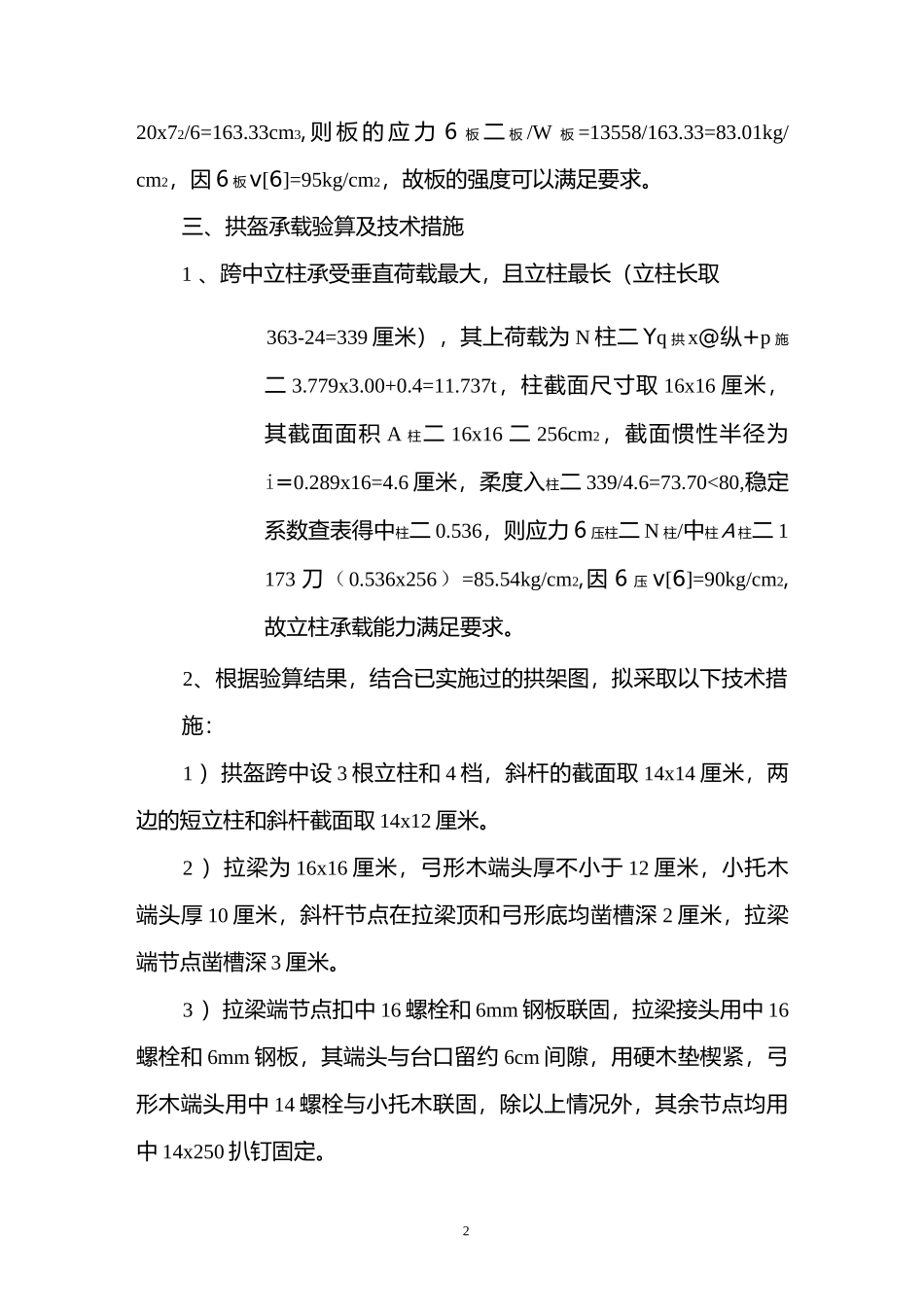

拱桥拱架设计与承载验算_第2页
2/6

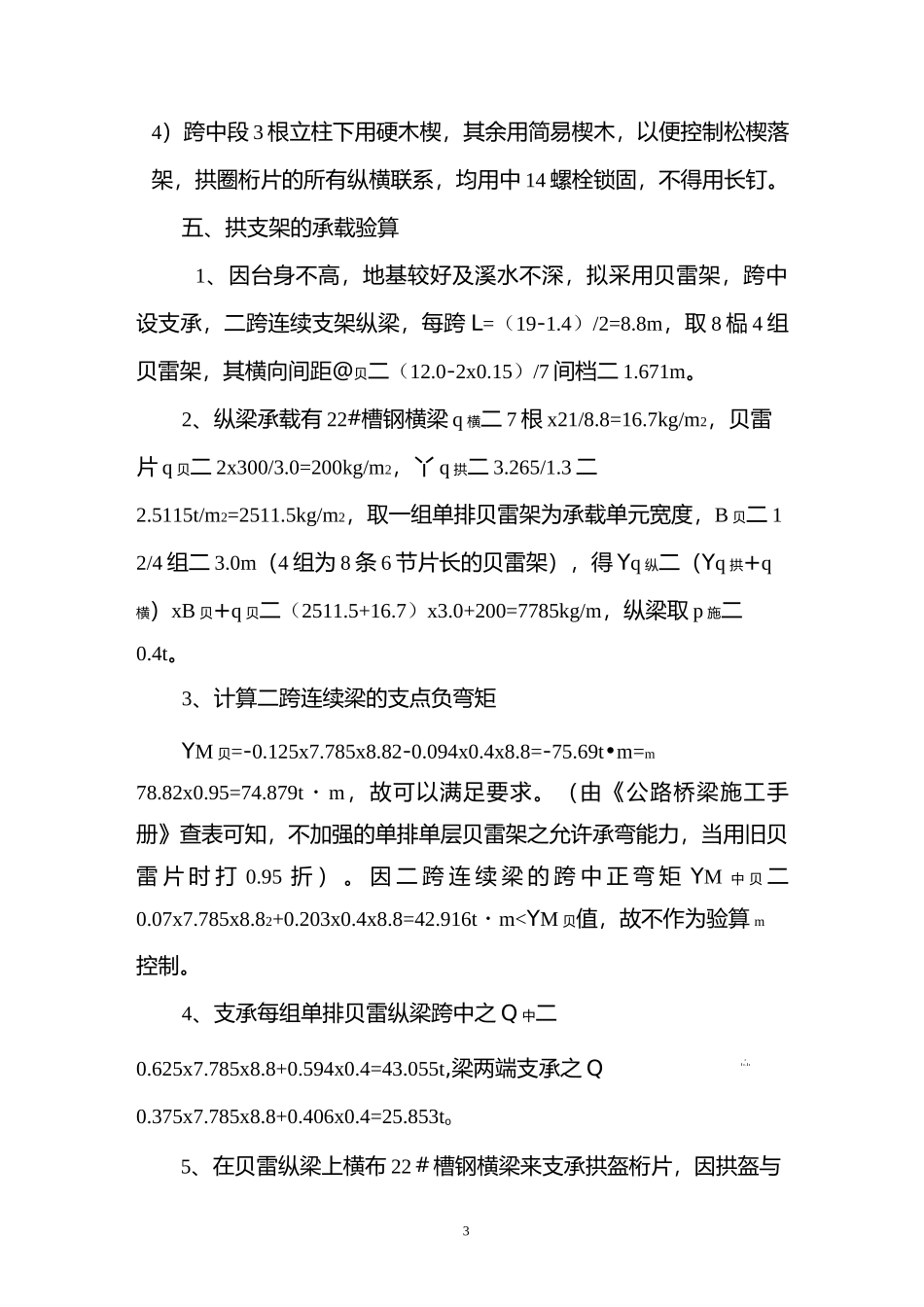

拱桥拱架设计与承载验算_第3页
3/6

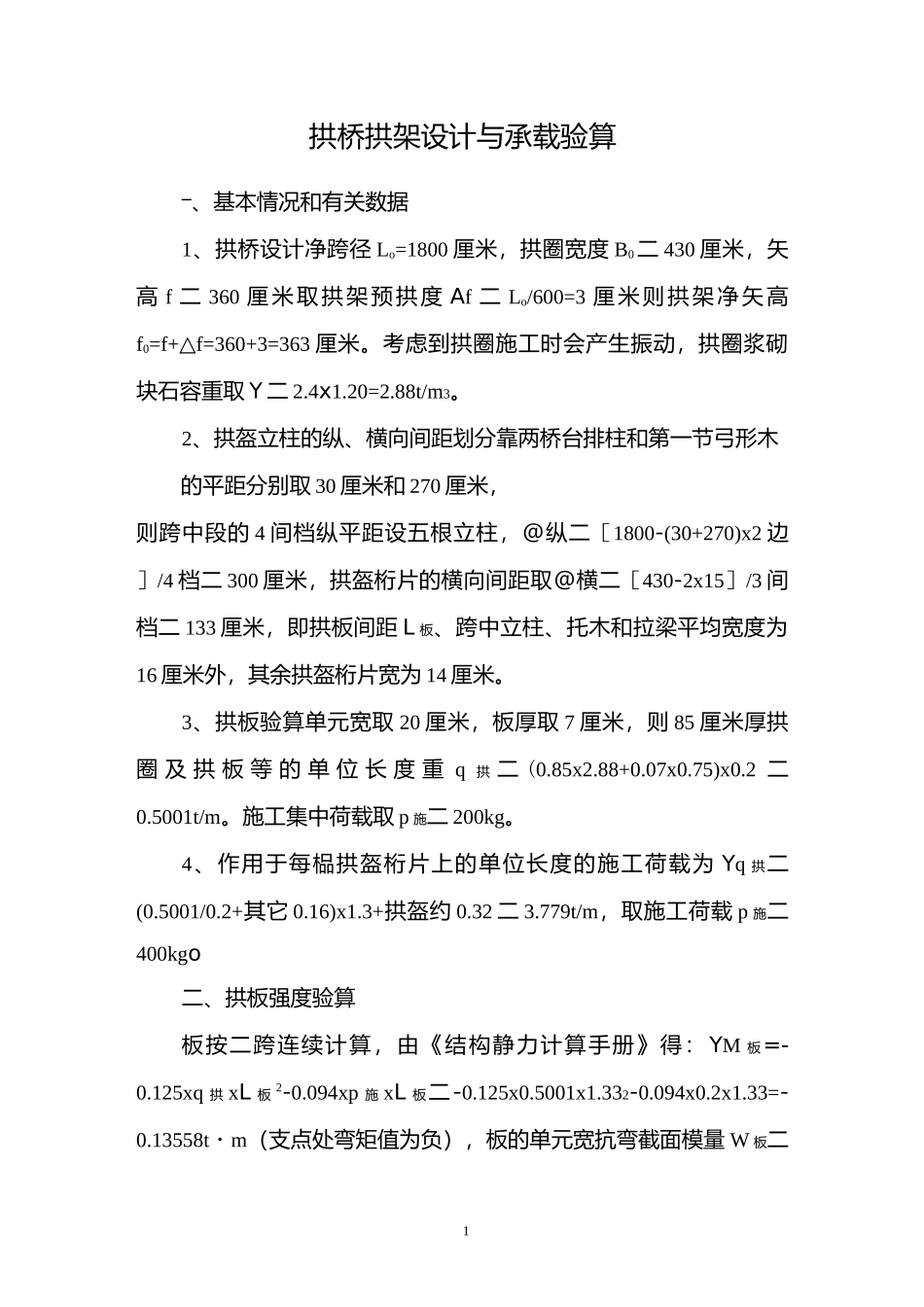

1拱桥拱架设计与承载验算―、基本情况和有关数据1、拱桥设计净跨径Lo=1800厘米,拱圈宽度B0二430厘米,矢高f二360厘米取拱架预拱度Af二Lo/600=3厘米则拱架净矢高f0=f+△f=360+3=363厘米。考虑到拱圈施工时会产生振动,拱圈浆砌块石容重取Y二2.4x1.20=2.88t/m3。2、拱盔立柱的纵、横向间距划分靠两桥台排柱和第一节弓形木的平距分别取30厘米和270厘米,则跨中段的4间档纵平距设五根立柱,@纵二[1800-(30+270)x2边]/4档二300厘米,拱盔桁片的横向间距取@横二[430-2x15]/3间档二133厘米,即拱板间距L板、跨中立柱、托木和拉梁平均宽度为16厘米外,其余拱盔桁片宽为14厘米。3、拱板验算单元宽取20厘米,板厚取7厘米,则85厘米厚拱圈及拱板等的单位长度重q拱二(0.85x2.88+0.07x0.75)x0.2二0.5001t/m。施工集中荷载取p施二200kg。4、作用于每榀拱盔桁片上的单位长度的施工荷载为Yq拱二(0.5001/0.2+其它0.16)x1.3+拱盔约0.32二3.779t/m,取施工荷载p施二400kgo二、拱板强度验算板按二跨连续计算,由《结构静力计算手册》得:YM板=-0.125xq拱xL板2-0.094xp施xL板二-0.125x0.5001x1.332-0.094x0.2x1.33=-0.13558t・m(支点处弯矩值为负),板的单元宽抗弯截面模量W板二220x72/6=163.33cm3,则板的应力6板二板/W板=13558/163.33=83.01kg/cm2,因6板v[6]=95kg/cm2,故板的强度可以满足要求。三、拱盔承载验算及技术措施1、跨中立柱承受垂直荷载最大,且立柱最长(立柱长取363-24=339厘米),其上荷载为N柱二Yq拱x@纵+p施二3.779x3.00+0.4=11.737t,柱截面尺寸取16x16厘米,其截面面积A柱二16x16二256cm2,截面惯性半径为i=0.289x16=4.6厘米,柔度入柱二339/4.6=73.70<80,稳定系数查表得中柱二0.536,则应力6压柱二N柱/中柱A柱二1173刀(0.536x256)=85.54kg/cm2,因6压v[6]=90kg/cm2,故立柱承载能力满足要求。2、根据验算结果,结合已实施过的拱架图,拟采取以下技术措施:1)拱盔跨中设3根立柱和4档,斜杆的截面取14x14厘米,两边的短立柱和斜杆截面取14x12厘米。2)拉梁为16x16厘米,弓形木端头厚不小于12厘米,小托木端头厚10厘米,斜杆节点在拉梁顶和弓形底均凿槽深2厘米,拉梁端节点凿槽深3厘米。3)拉梁端节点扣中16螺栓和6mm钢板联固,拉梁接头用中16螺栓和6mm钢板,其端头与台口留约6cm间隙,用硬木垫楔紧,弓形木端头用中14螺栓与小托木联固,除以上情况外,其余节点均用中14x250扒钉固定。3-LLJJ4)跨中段3根立柱下用硬木楔,其余用简易楔木,以便控制松楔落架,拱圈桁片的所有纵横联系,均用中14螺栓锁固,不得用长钉。五、拱支架的承载验算1、因台身不高,地基较好及溪水不深,拟采用贝雷架,跨中设支承,二跨连续支架纵梁,每跨L=(19-1.4)/2=8.8m,取8榀4组贝雷架,其横向间距@贝二(12.0-2x0.15)/7间档二1.671m。2、纵梁承载有22#槽钢横梁q横二7根x21/8.8=16.7kg/m2,贝雷片q贝二2x300/3.0=200kg/m2,丫q拱二3.265/1.3二2.5115t/m2=2511.5kg/m2,取一组单排贝雷架为承载单元宽度,B贝二12/4组二3.0m(4组为8条6节片长的贝雷架),得Yq纵二(Yq拱+q横)xB贝+q贝二(2511.5+16.7)x3.0+200=7785kg/m,纵梁取p施二0.4t。3、计算二跨连续梁的支点负弯矩YM贝=-0.125x7.785x8.82-0.094x0.4x8.8=-75.69t•m=m78.82x0.95=74.879t・m,故可以满足要求。(由《公路桥梁施工手册》查表可知,不加强的单排单层贝雷架之允许承弯能力,当用旧贝雷片时打0.95折)。因二跨连续梁的跨中正弯矩YM中贝二0.07x7.785x8.82+0.203x0.4x8.8=42.916t・m
