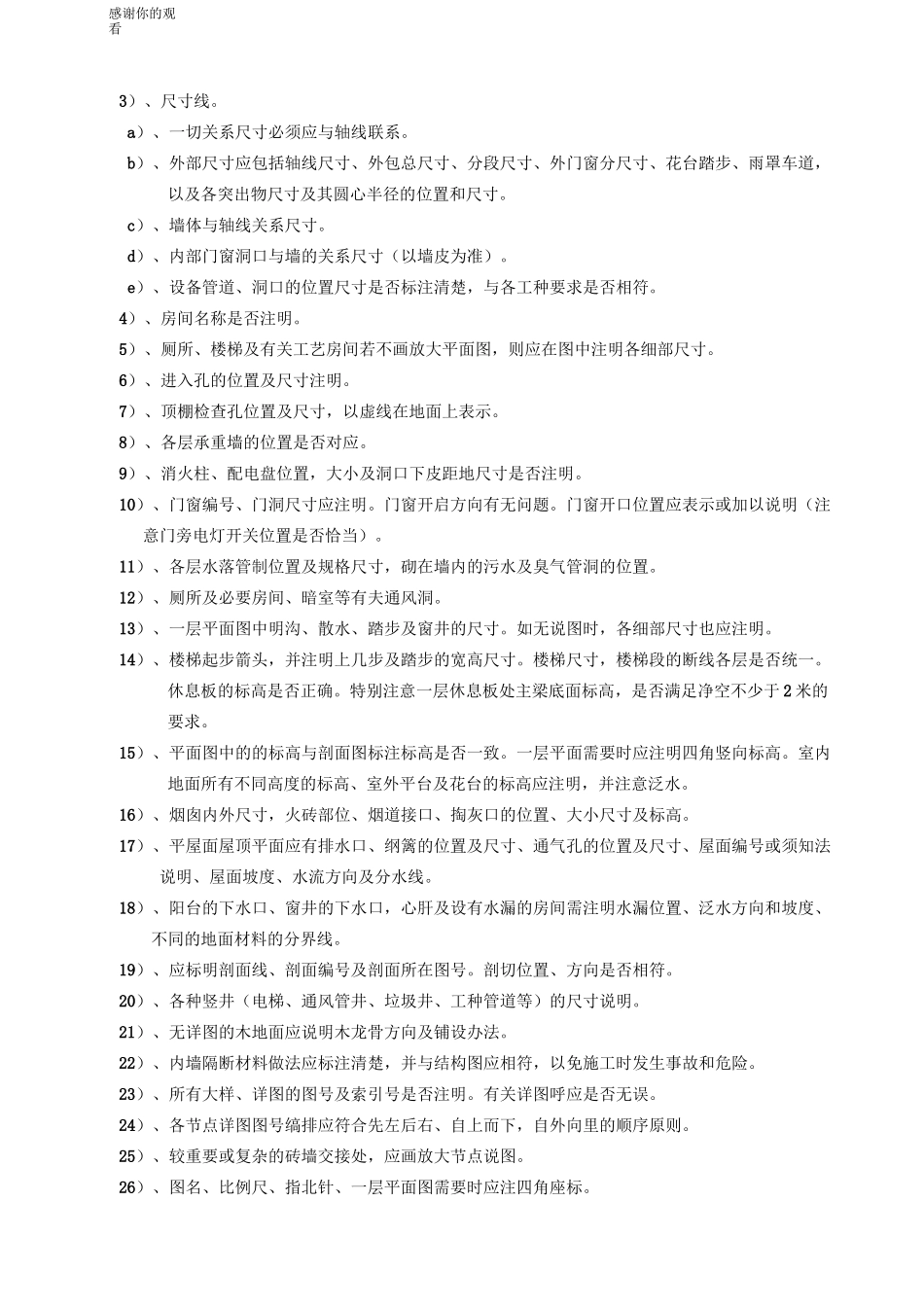

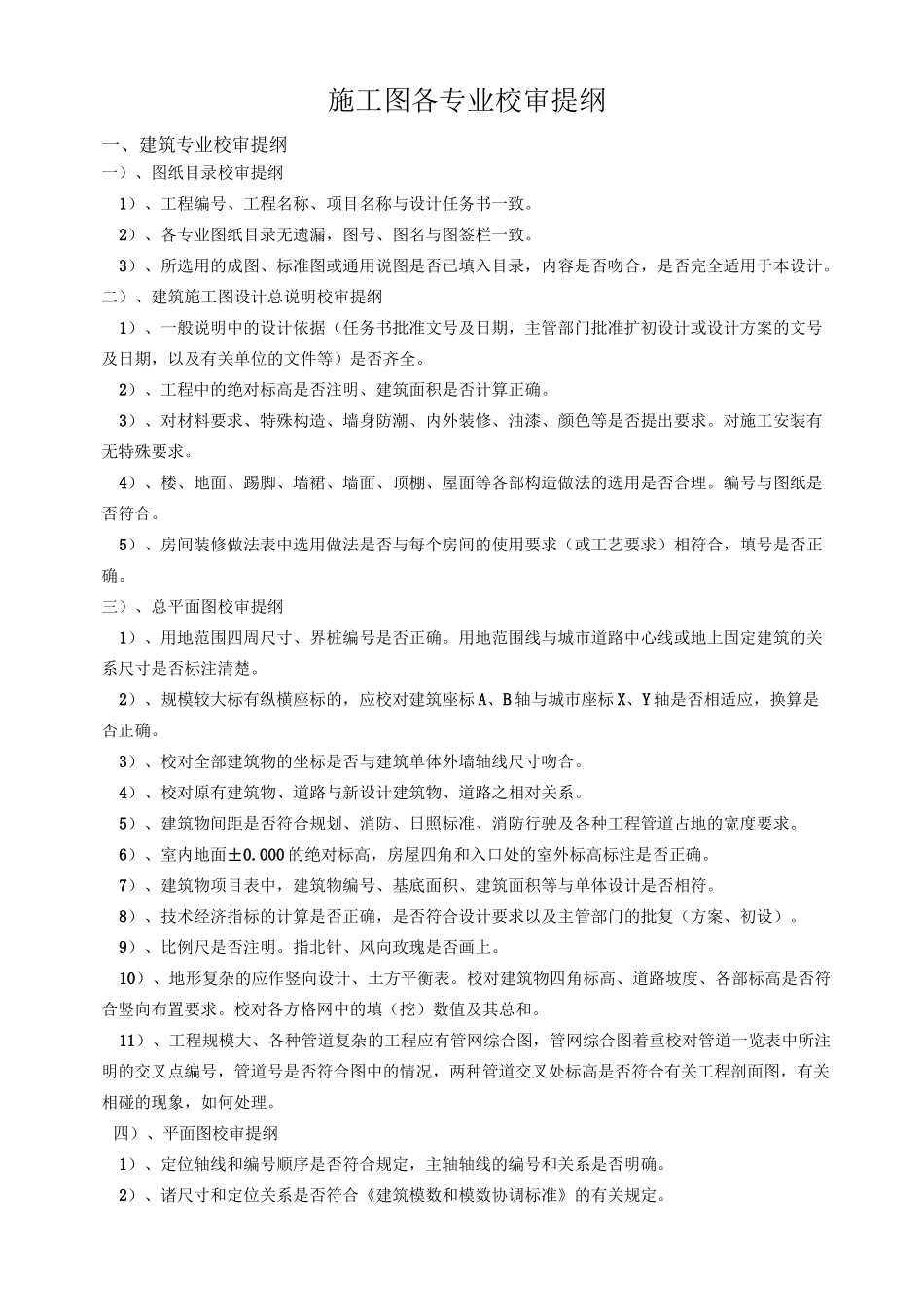

施工图各专业校审提纲一、建筑专业校审提纲一）、图纸目录校审提纲1）、工程编号、工程名称、项目名称与设计任务书一致。2）、各专业图纸目录无遗漏，图号、图名与图签栏一致。3）、所选用的成图、标准图或通用说图是否已填入目录，内容是否吻合，是否完全适用于本设计。二）、建筑施工图设计总说明校审提纲1）、一般说明中的设计依据（任务书批准文号及日期，主管部门批准扩初设计或设计方案的文号及日期，以及有关单位的文件等）是否齐全。2）、工程中的绝对标高是否注明、建筑面积是否计算正确。3）、对材料要求、特殊构造、墙身防潮、内外装修、油漆、颜色等是否提出要求。对施工安装有无特殊要求。4）、楼、地面、踢脚、墙裙、墙面、顶棚、屋面等各部构造做法的选用是否合理。编号与图纸是否符合。5）、房间装修做法表中选用做法是否与每个房间的使用要求（或工艺要求）相符合，填号是否正确。三）、总平面图校审提纲1）、用地范围四周尺寸、界桩编号是否正确。用地范围线与城市道路中心线或地上固定建筑的关系尺寸是否标注清楚。2）、规模较大标有纵横座标的，应校对建筑座标A、B轴与城市座标X、Y轴是否相适应，换算是否正确。3）、校对全部建筑物的坐标是否与建筑单体外墙轴线尺寸吻合。4）、校对原有建筑物、道路与新设计建筑物、道路之相对关系。5）、建筑物间距是否符合规划、消防、日照标准、消防行驶及各种工程管道占地的宽度要求。6）、室内地面±0.000的绝对标高，房屋四角和入口处的室外标高标注是否正确。7）、建筑物项目表中，建筑物编号、基底面积、建筑面积等与单体设计是否相符。8）、技术经济指标的计算是否正确，是否符合设计要求以及主管部门的批复（方案、初设）。9）、比例尺是否注明。指北针、风向玫瑰是否画上。10）、地形复杂的应作竖向设计、土方平衡表。校对建筑物四角标高、道路坡度、各部标高是否符合竖向布置要求。校对各方格网中的填（挖）数值及其总和。11）、工程规模大、各种管道复杂的工程应有管网综合图，管网综合图着重校对管道一览表中所注明的交叉点编号，管道号是否符合图中的情况，两种管道交叉处标高是否符合有关工程剖面图，有关相碰的现象，如何处理。四）、平面图校审提纲1）、定位轴线和编号顺序是否符合规定，主轴轴线的编号和关系是否明确。2）、诸尺寸和定位关系是否符合《建筑模数和模数协调标准》的有关规定。感谢你的观看3）、尺寸线。a）、一切关系尺寸必须应与轴线联系。b）、外部尺寸应包括轴线尺寸、外包总尺寸、分段尺寸、外门窗分尺寸、花台踏步、雨罩车道，以及各突出物尺寸及其圆心半径的位置和尺寸。c）、墙体与轴线关系尺寸。d）、内部门窗洞口与墙的关系尺寸（以墙皮为准）。e）、设备管道、洞口的位置尺寸是否标注清楚，与各工种要求是否相符。4）、房间名称是否注明。5）、厕所、楼梯及有关工艺房间若不画放大平面图，则应在图中注明各细部尺寸。6）、进入孔的位置及尺寸注明。7）、顶棚检查孔位置及尺寸，以虚线在地面上表示。8）、各层承重墙的位置是否对应。9）、消火柱、配电盘位置，大小及洞口下皮距地尺寸是否注明。10）、门窗编号、门洞尺寸应注明。门窗开启方向有无问题。门窗开口位置应表示或加以说明（注意门旁电灯开关位置是否恰当）。11）、各层水落管制位置及规格尺寸，砌在墙内的污水及臭气管洞的位置。12）、厕所及必要房间、暗室等有夫通风洞。13）、一层平面图中明沟、散水、踏步及窗井的尺寸。如无说图时，各细部尺寸也应注明。14）、楼梯起步箭头，并注明上几步及踏步的宽高尺寸。楼梯尺寸，楼梯段的断线各层是否统一。休息板的标高是否正确。特别注意一层休息板处主梁底面标高，是否满足净空不少于2米的要求。15）、平面图中的的标高与剖面图标注标高是否一致。一层平面需要时应注明四角竖向标高。室内地面所有不同高度的标高、室外平台及花台的标高应注明，并注意泛水。16）、烟囱内外尺寸，火砖部位、烟道接口、掏灰口的位置、大小尺寸及标高。17）、平屋面屋顶平面应有排水口、纲篱的位置及尺寸、通气孔的位置及尺寸、屋面编号或须知法说明、屋面坡度、水流方向及分水线。18）、阳台...
