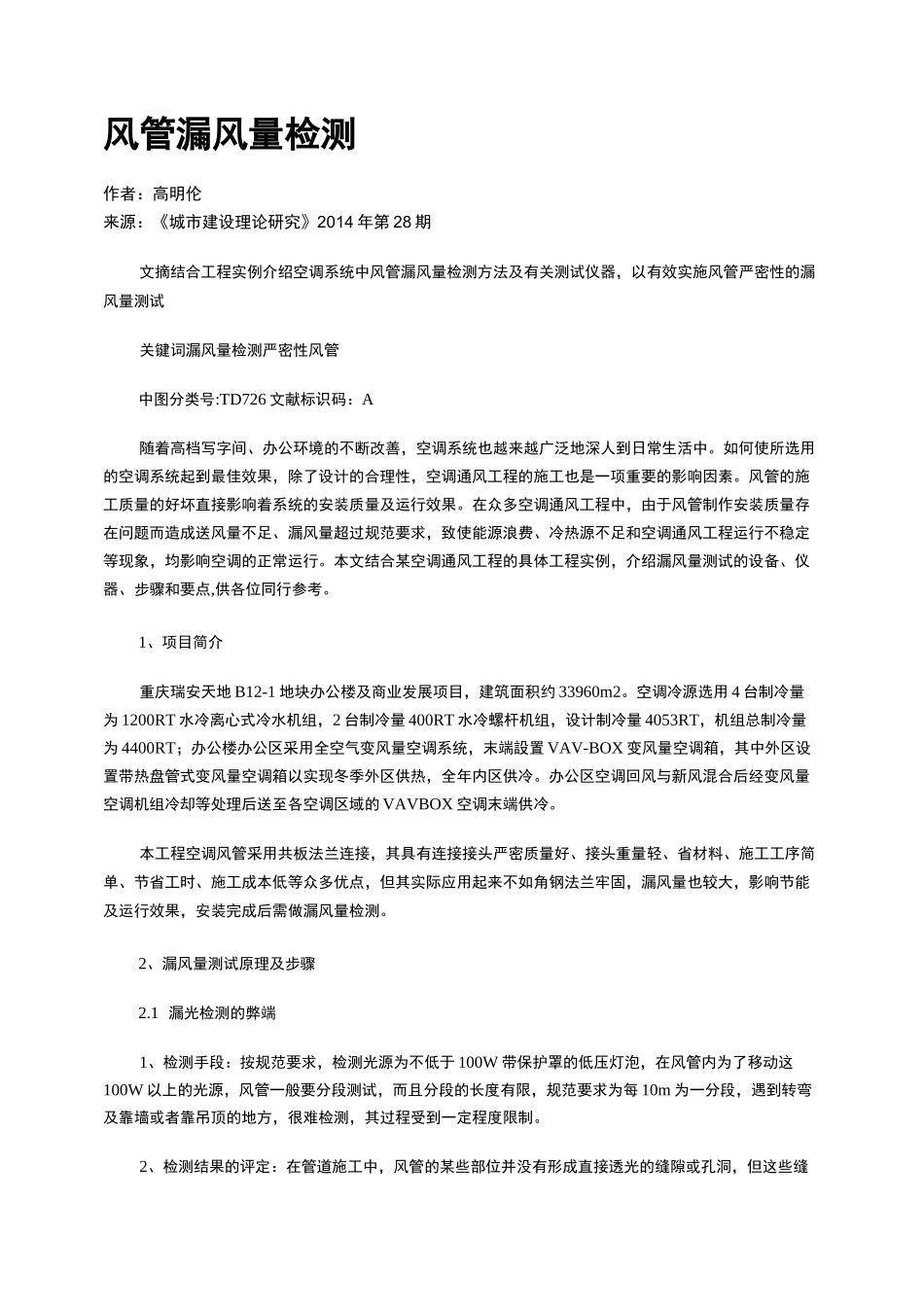

风管漏风量检测_第1页
1/6

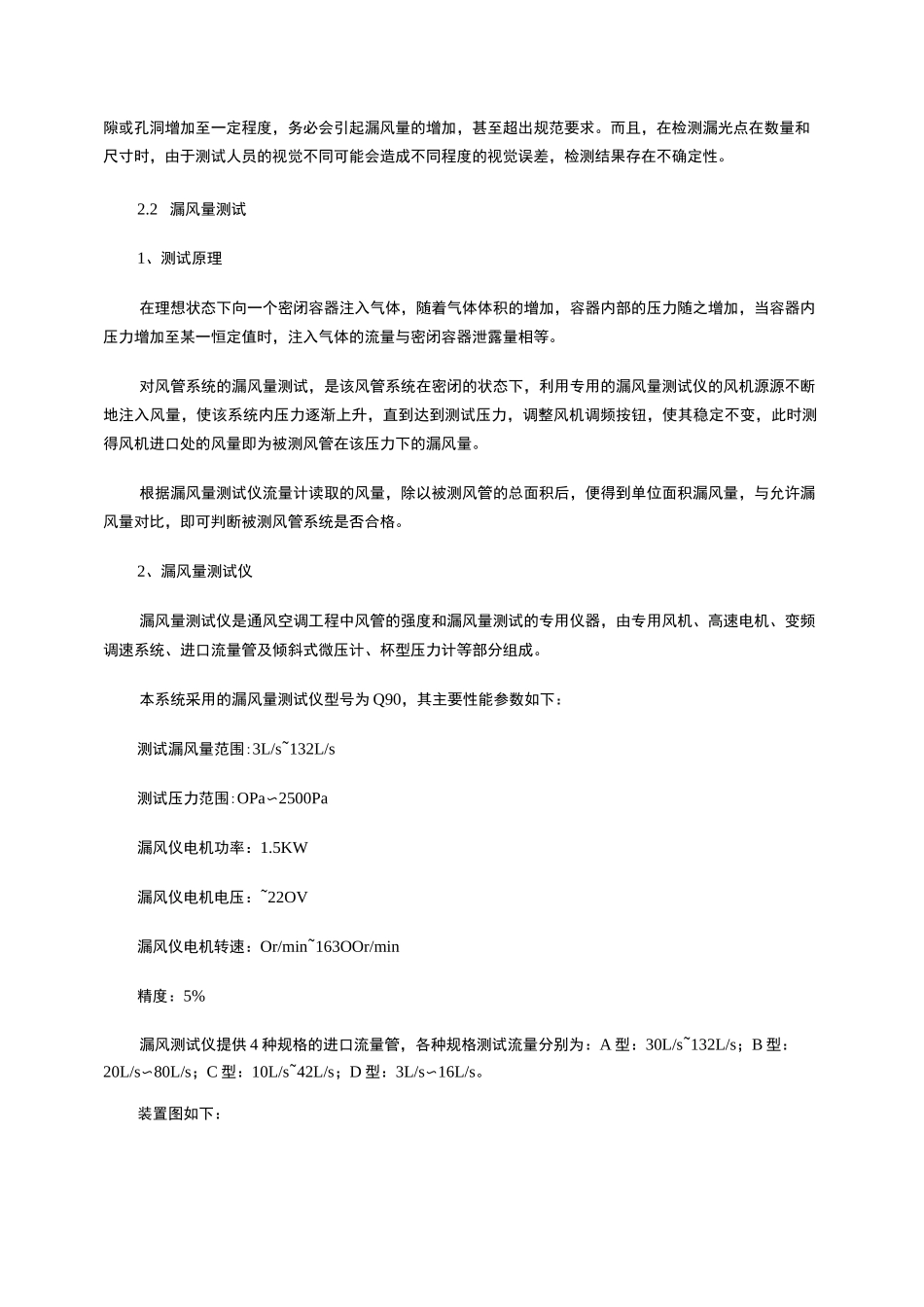

风管漏风量检测_第2页
2/6

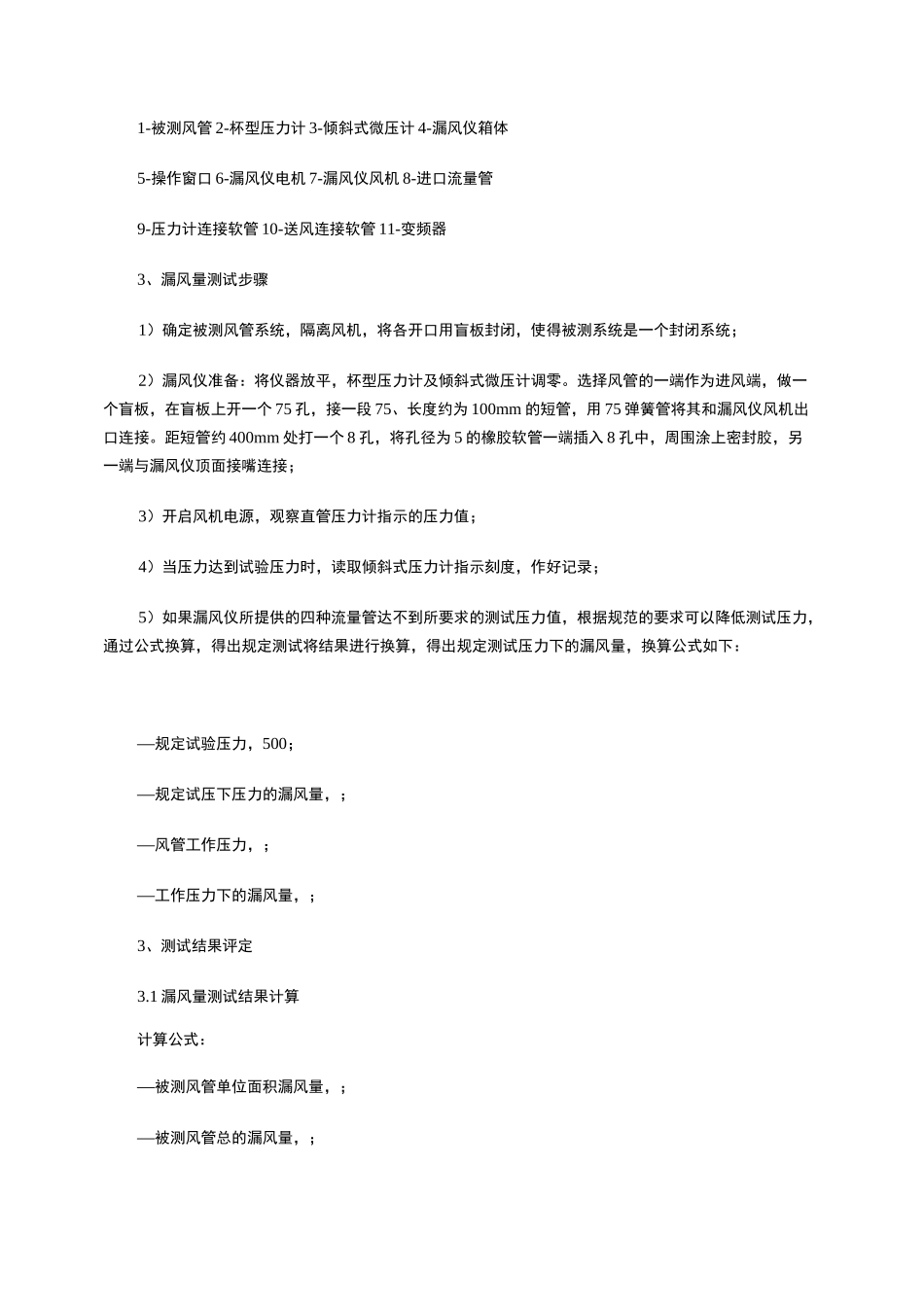

风管漏风量检测_第3页
3/6
风管漏风量检测作者:高明伦来源:《城市建设理论研究》2014年第28期文摘结合工程实例介绍空调系统中风管漏风量检测方法及有关测试仪器,以有效实施风管严密性的漏风量测试关键词漏风量检测严密性风管中图分类号:TD726文献标识码:A随着高档写字间、办公环境的不断改善,空调系统也越来越广泛地深人到日常生活中。如何使所选用的空调系统起到最佳效果,除了设计的合理性,空调通风工程的施工也是一项重要的影响因素。风管的施工质量的好坏直接影响着系统的安装质量及运行效果。在众多空调通风工程中,由于风管制作安装质量存在问题而造成送风量不足、漏风量超过规范要求,致使能源浪费、冷热源不足和空调通风工程运行不稳定等现象,均影响空调的正常运行。本文结合某空调通风工程的具体工程实例,介绍漏风量测试的设备、仪器、步骤和要点,供各位同行参考。1、项目简介重庆瑞安天地B12-1地块办公楼及商业发展项目,建筑面积约33960m2。空调冷源选用4台制冷量为1200RT水冷离心式冷水机组,2台制冷量400RT水冷螺杆机组,设计制冷量4053RT,机组总制冷量为4400RT;办公楼办公区采用全空气变风量空调系统,末端設置VAV-BOX变风量空调箱,其中外区设置带热盘管式变风量空调箱以实现冬季外区供热,全年内区供冷。办公区空调回风与新风混合后经变风量空调机组冷却等处理后送至各空调区域的VAVBOX空调末端供冷。本工程空调风管采用共板法兰连接,其具有连接接头严密质量好、接头重量轻、省材料、施工工序简单、节省工时、施工成本低等众多优点,但其实际应用起来不如角钢法兰牢固,漏风量也较大,影响节能及运行效果,安装完成后需做漏风量检测。2、漏风量测试原理及步骤2.1漏光检测的弊端1、检测手段:按规范要求,检测光源为不低于100W带保护罩的低压灯泡,在风管内为了移动这100W以上的光源,风管一般要分段测试,而且分段的长度有限,规范要求为每10m为一分段,遇到转弯及靠墙或者靠吊顶的地方,很难检测,其过程受到一定程度限制。2、检测结果的评定:在管道施工中,风管的某些部位并没有形成直接透光的缝隙或孔洞,但这些缝隙或孔洞增加至一定程度,务必会引起漏风量的增加,甚至超出规范要求。而且,在检测漏光点在数量和尺寸时,由于测试人员的视觉不同可能会造成不同程度的视觉误差,检测结果存在不确定性。2.2漏风量测试1、测试原理在理想状态下向一个密闭容器注入气体,随着气体体积的增加,容器内部的压力随之增加,当容器内压力增加至某一恒定值时,注入气体的流量与密闭容器泄露量相等。对风管系统的漏风量测试,是该风管系统在密闭的状态下,利用专用的漏风量测试仪的风机源源不断地注入风量,使该系统内压力逐渐上升,直到达到测试压力,调整风机调频按钮,使其稳定不变,此时测得风机进口处的风量即为被测风管在该压力下的漏风量。根据漏风量测试仪流量计读取的风量,除以被测风管的总面积后,便得到单位面积漏风量,与允许漏风量对比,即可判断被测风管系统是否合格。2、漏风量测试仪漏风量测试仪是通风空调工程中风管的强度和漏风量测试的专用仪器,由专用风机、高速电机、变频调速系统、进口流量管及倾斜式微压计、杯型压力计等部分组成。本系统采用的漏风量测试仪型号为Q90,其主要性能参数如下:测试漏风量范围:3L/s~132L/s测试压力范围:OPa〜2500Pa漏风仪电机功率:1.5KW漏风仪电机电压:~22OV漏风仪电机转速:Or/min~163OOr/min精度:5%漏风测试仪提供4种规格的进口流量管,各种规格测试流量分别为:A型:30L/s~132L/s;B型:20L/s〜80L/s;C型:10L/s~42L/s;D型:3L/s〜16L/s。装置图如下:1-被测风管2-杯型压力计3-倾斜式微压计4-漏风仪箱体5-操作窗口6-漏风仪电机7-漏风仪风机8-进口流量管9-压力计连接软管10-送风连接软管11-变频器3、漏风量测试步骤1)确定被测风管系统,隔离风机,将各开口用盲板封闭,使得被测系统是一个封闭系统;2)漏风仪准备:将仪器放平,杯型压力计及倾斜式微压计调零。选择风管的一端作为进风端,做一个盲板,在盲板上开一个75孔,接一段75、长度约为100mm的短管,用75弹簧管将其和漏风仪风机出口连接。距短管约400mm处打一个8孔,将...
