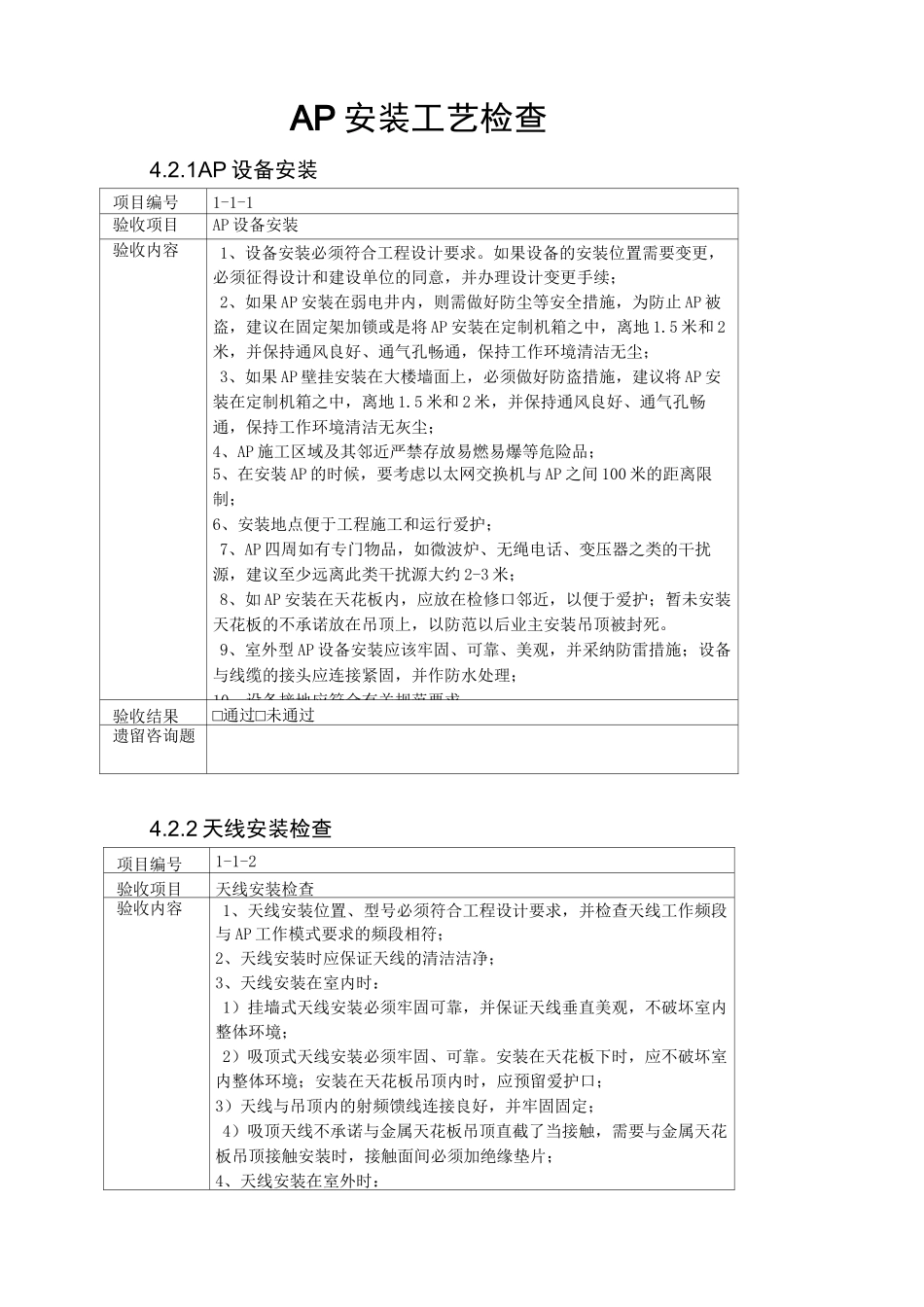

AP安装工艺检查4.2.1AP设备安装项目编号1-1-1验收项目AP设备安装验收内容1、设备安装必须符合工程设计要求。如果设备的安装位置需要变更，必须征得设计和建设单位的同意，并办理设计变更手续；2、如果AP安装在弱电井内，则需做好防尘等安全措施，为防止AP被盗，建议在固定架加锁或是将AP安装在定制机箱之中，离地1.5米和2米，并保持通风良好、通气孔畅通，保持工作环境清洁无尘；3、如果AP壁挂安装在大楼墙面上，必须做好防盗措施，建议将AP安装在定制机箱之中，离地1.5米和2米，并保持通风良好、通气孔畅通，保持工作环境清洁无灰尘；4、AP施工区域及其邻近严禁存放易燃易爆等危险品；5、在安装AP的时候，要考虑以太网交换机与AP之间100米的距离限制；6、安装地点便于工程施工和运行爱护；7、AP四周如有专门物品，如微波炉、无绳电话、变压器之类的干扰源，建议至少远离此类干扰源大约2-3米；8、如AP安装在天花板内，应放在检修口邻近，以便于爱护；暂未安装天花板的不承诺放在吊顶上，以防范以后业主安装吊顶被封死。9、室外型AP设备安装应该牢固、可靠、美观，并采纳防雷措施；设备与线缆的接头应连接紧固，并作防水处理；10、设备接地应符合有关规范要求。验收结果□通过□未通过遗留咨询题4.2.2天线安装检查项目编号1-1-2验收项目天线安装检查验收内容1、天线安装位置、型号必须符合工程设计要求，并检查天线工作频段与AP工作模式要求的频段相符；2、天线安装时应保证天线的清洁洁净；3、天线安装在室内时：1）挂墙式天线安装必须牢固可靠，并保证天线垂直美观，不破坏室内整体环境；2）吸顶式天线安装必须牢固、可靠。安装在天花板下时，应不破坏室内整体环境；安装在天花板吊顶内时，应预留爱护口；3）天线与吊顶内的射频馈线连接良好，并牢固固定；4）吸顶天线不承诺与金属天花板吊顶直截了当接触，需要与金属天花板吊顶接触安装时，接触面间必须加绝缘垫片；4、天线安装在室外时：1）天线必须使用天线的专用支架，牢固固定，冋时要求支架具有防雷设施；2）天线支架与水平保持垂直，安装面牢固、可靠、美观；3）天线与跳线的接头应连接紧固，并作防水处理；在安装室外全向天线时，应保证天线垂直不歪斜，天线顶端要低于避雷针，且处于45度避雷爱护角范畴之内；4）天线标牌应扎在天线端口下方10~20cm处，标牌朝向应便于识不；5）天线安装需注意天线方向性，幸免因反装造成天线进水。验收结果□通过□未通过遗留咨询题4.2.3电缆槽道安装检查项目编号1-1-3验收项目电缆槽道安装检查验收内容1、自建槽道时，电缆槽道安装应遵循以下规范要求，关于租用或业主提供的槽道，需确认槽道条件满足线缆布放要求。2、电缆槽道的位置、高度应符合工程设计要求；3、电缆槽道的组装应平直，无明显扭曲和歪斜，横铁安装位置应满足电缆下线和做弯要求，横铁排列平均；4、电缆槽道与墙壁或机列应保持平行；5、安装电缆槽道的吊挂或立柱应符合工程设计要求，安装应垂直、整齐、牢固；6、电缆槽道的侧旁支撑、终端加固角钢的安装应牢固、端正、平直；沿墙水平电缆槽道应与地面平行，沿墙垂直电缆槽道应与地面垂直；7、所有支撑加固用的膨胀螺栓余留长度应一致（螺帽紧固后余留5mm左右）；8、所有油漆铁件的漆色应一致，刷漆平均，不留痕，不起泡；验收结果□通过□未通过遗留咨询题4.2.4线缆布放检查项目编号1-1-4-1验收项目五类线（超五类线）布放检查验收内容1、五类线必须牢固绑扎固定，在管道内和吊顶内隐藏走线位置绑扎的间距不应大于40cm,在管道开放处和明线布放时，绑扎的间距不应大于30cm。2、五类线应幸免与强电、高压管道、消防管道等一起布放，确保其不受强电、强磁等源体的干扰；3、关于不能在管道、走线井内布放的五类线，应套用PVC管，PVC管应尽可能靠墙布放并牢固固定，PVC管不能有交叉现象；4、五类线的布放长度不应超过100米。如实际长度大于100米应修改设计,改用其它传输方式解决；5、五类线设备端应留有一定空余长度并绑扎整齐固定，便于后期检修和做线缆接头；6、尽量幸免五类线与电源线平行铺设，如果需平行铺设，应满足隔离要求：条件最小净距（mm）对绞电缆与电力电缆平...
