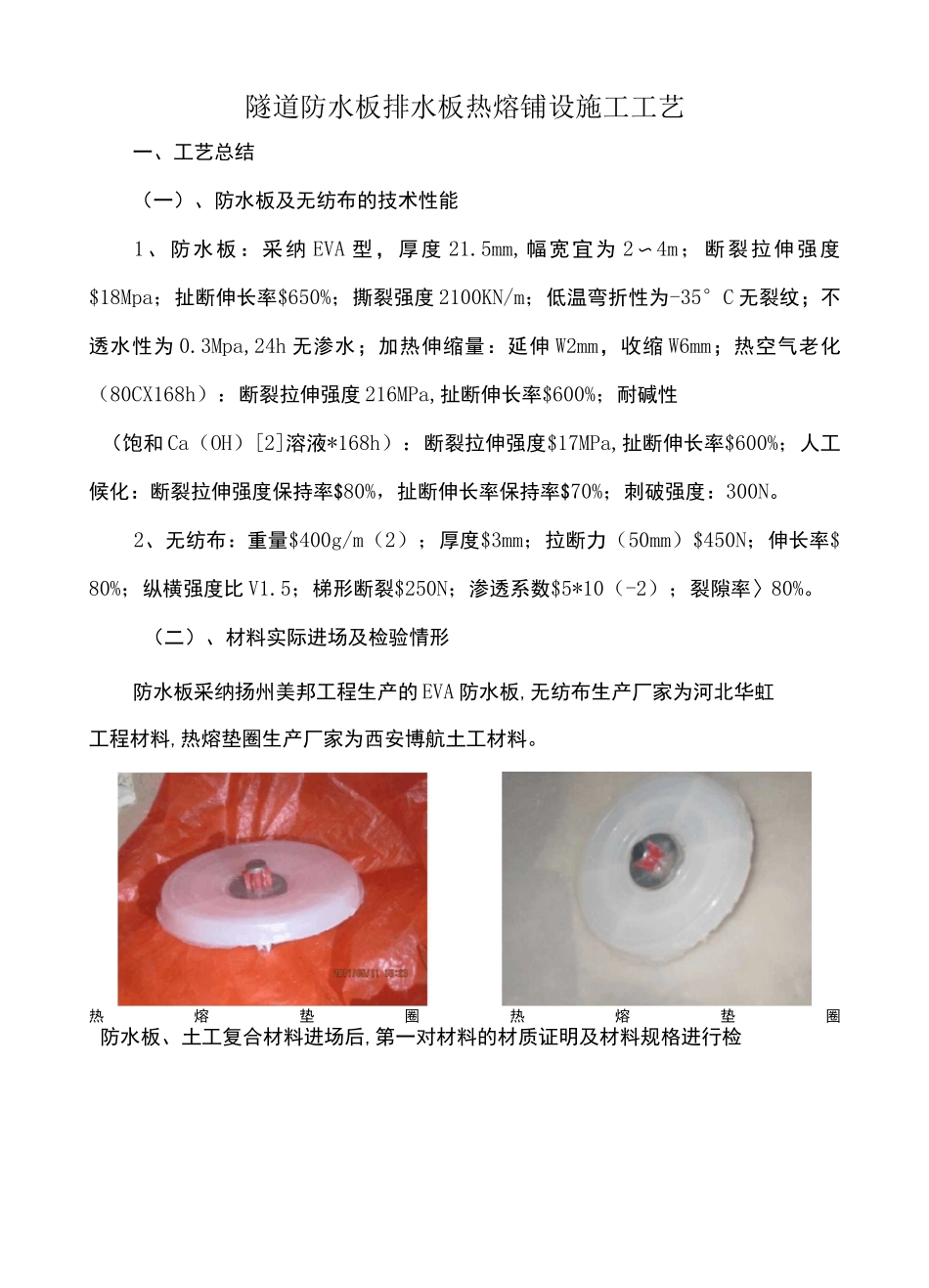

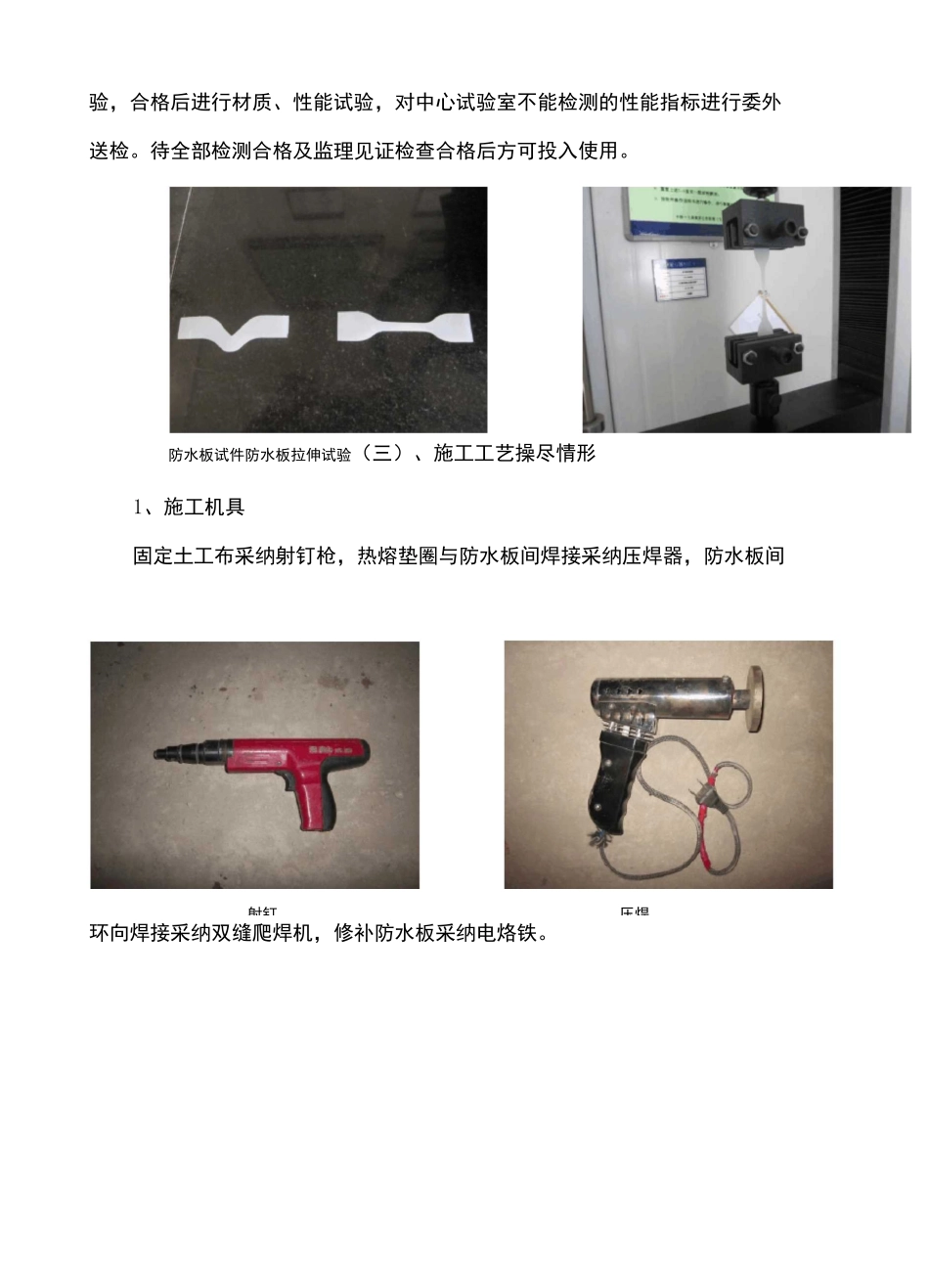

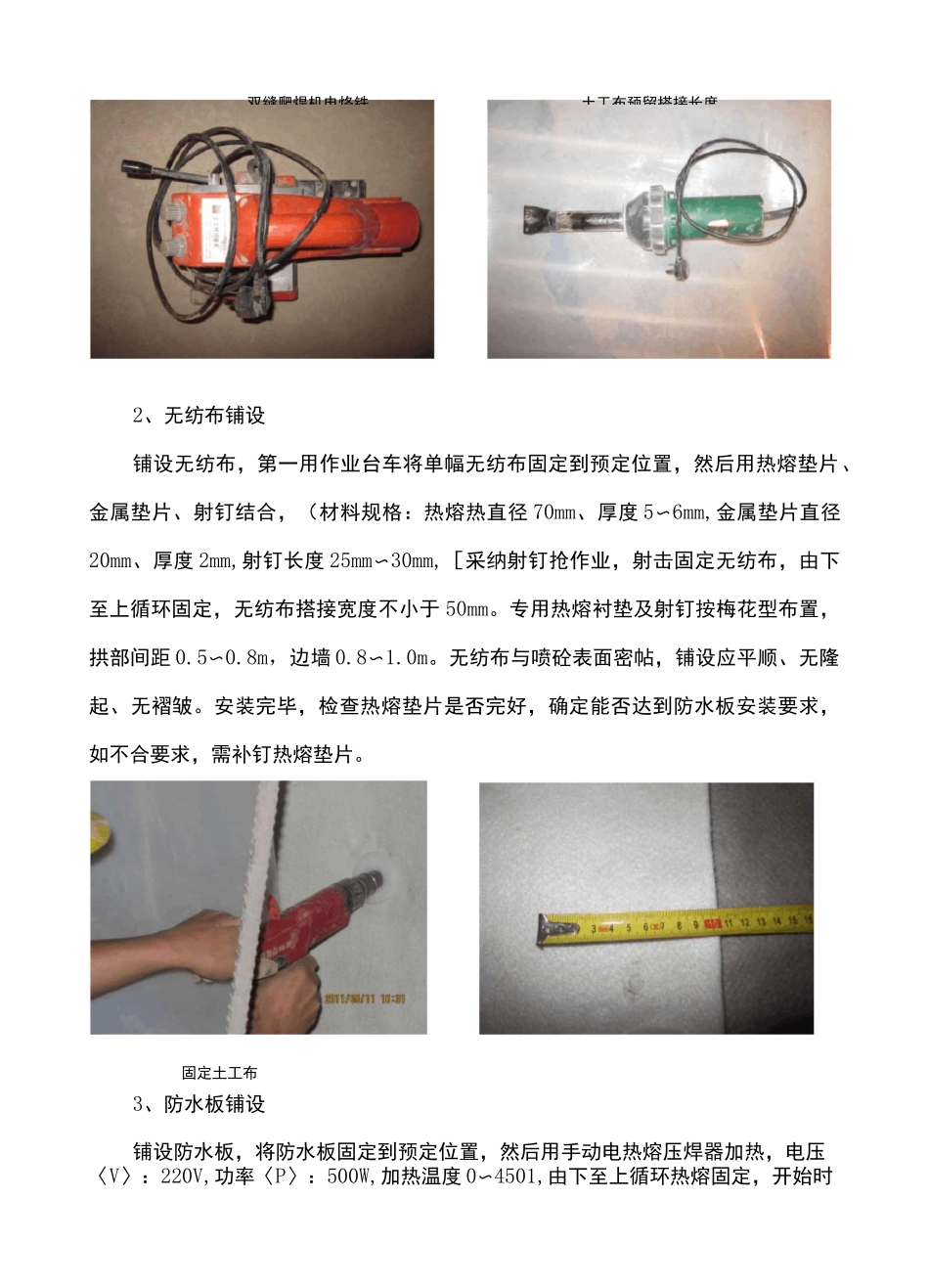

隧道防水板排水板热熔铺设施工工艺一、工艺总结（一）、防水板及无纺布的技术性能1、防水板：采纳EVA型，厚度21.5mm,幅宽宜为2〜4m；断裂拉伸强度$18Mpa；扯断伸长率$650%；撕裂强度2100KN/m；低温弯折性为-35°C无裂纹；不透水性为0.3Mpa,24h无渗水；加热伸缩量：延伸W2mm，收缩W6mm；热空气老化（80CX168h）：断裂拉伸强度216MPa,扯断伸长率$600%；耐碱性（饱和Ca（OH）[2]溶液*168h）：断裂拉伸强度$17MPa,扯断伸长率$600%；人工候化：断裂拉伸强度保持率$80%，扯断伸长率保持率$70%；刺破强度：300N。2、无纺布：重量$400g/m（2）；厚度$3mm；拉断力（50mm）$450N；伸长率$80%；纵横强度比V1.5；梯形断裂$250N；渗透系数$5*10（-2）；裂隙率〉80%。（二）、材料实际进场及检验情形防水板采纳扬州美邦工程生产的EVA防水板,无纺布生产厂家为河北华虹工程材料,热熔垫圈生产厂家为西安博航土工材料。热熔垫圈热熔垫圈防水板、土工复合材料进场后,第一对材料的材质证明及材料规格进行检射钉压焊验，合格后进行材质、性能试验，对中心试验室不能检测的性能指标进行委外送检。待全部检测合格及监理见证检查合格后方可投入使用。防水板试件防水板拉伸试验（三）、施工工艺操尽情形1、施工机具固定土工布采纳射钉枪，热熔垫圈与防水板间焊接采纳压焊器，防水板间环向焊接采纳双缝爬焊机，修补防水板采纳电烙铁。2、无纺布铺设铺设无纺布，第一用作业台车将单幅无纺布固定到预定位置，然后用热熔垫片、金属垫片、射钉结合，（材料规格：热熔热直径70mm、厚度5〜6mm,金属垫片直径20mm、厚度2mm,射钉长度25mm〜30mm,［采纳射钉抢作业，射击固定无纺布，由下至上循环固定，无纺布搭接宽度不小于50mm。专用热熔衬垫及射钉按梅花型布置，拱部间距0.5〜0.8m，边墙0.8〜1.0m。无纺布与喷砼表面密帖，铺设应平顺、无隆起、无褶皱。安装完毕，检查热熔垫片是否完好，确定能否达到防水板安装要求，如不合要求，需补钉热熔垫片。固定土工布3、防水板铺设铺设防水板，将防水板固定到预定位置，然后用手动电热熔压焊器加热，电压〈V〉：220V,功率〈P〉：500W,加热温度0〜4501,由下至上循环热熔固定，开始时双缝爬焊机电烙铁土工布预留搭接长度电热熔压焊发热较慢，半小时后发热正常，压焊每块热熔垫片需3〜5分钟，压焊器热熔头适宜温度在3001〜4001之间）。手动电热熔压焊器与防水板之间采纳隔热布垫层，防止加热时损坏防水板。使防水板焊接在固定无纺布的专用热熔垫片上。测定压焊器热熔垫温度压焊垫圈与防水板防水板环向缝采纳釆用莱斯特自动双缝防水板爬焊机；温度操纵部分采纳自动恒温PID操纵；速度操纵部分采纳脉宽调制（PWM）自动稳压稳速电路；直流伺服电机驱动，输出力矩大，行走平稳。按预定的温度、速度焊接，电压（V）：220v，频率（Hz）：50Hz，功率（P）：800W，焊接速度（V）：0.5〜5m/min，加热温度〔T〕：0〜450°C。焊接环向单道接头需要25〜30分钟（循环长度28m左右），温度需要操作员调控，按实际施作需求撑握调接，适宜温度在350C〜400C之间。搭接宽度：150mm,两条焊缝的宽度不小于15mm,中间空腔12mm，焊缝强度：$85%母材（剪切方向抗拉）。焊接后两条缝间有一条空气道，用于器密性试验仪检测焊接质量。焊接前先除尽防水板表面的灰尘再焊接，焊接时注意搭接15cm宽准确度，不能偏斜焊接，不能起包焊接，要平顺焊接，由上至下循环焊接；确保接缝的密实度。（四）、施工质量操纵要点1、初支表面平坦度要求防水层铺设前应先对隧道进行断面扫描，对初期支护喷射混凝土表面进行处理，切除锚杆头和钢筋露头，并用细石混凝土抹平覆盖，凹坑深宽比应操纵在1/10以内；深宽比大于1/10的凹坑应用细石混凝土填平，确保喷射混凝土表面平坦，无尖锐棱角并对初支平坦度进行检测，采纳平坦度尺及塞尺检测合格后，方可进入下道工序施工。初支断面扫描2、防水板安装要求铺设防水板先用作业台车将防水板固定到预定位置，然后用手动电热熔器加热，使防水板焊接在固定无纺布的专用热熔衬垫上。防水板要松紧适度，幸免过紧被撕裂或过松形成人为蓄水点。焊接防水板环向施工缝已焊接完成的防水板初支平坦度...
