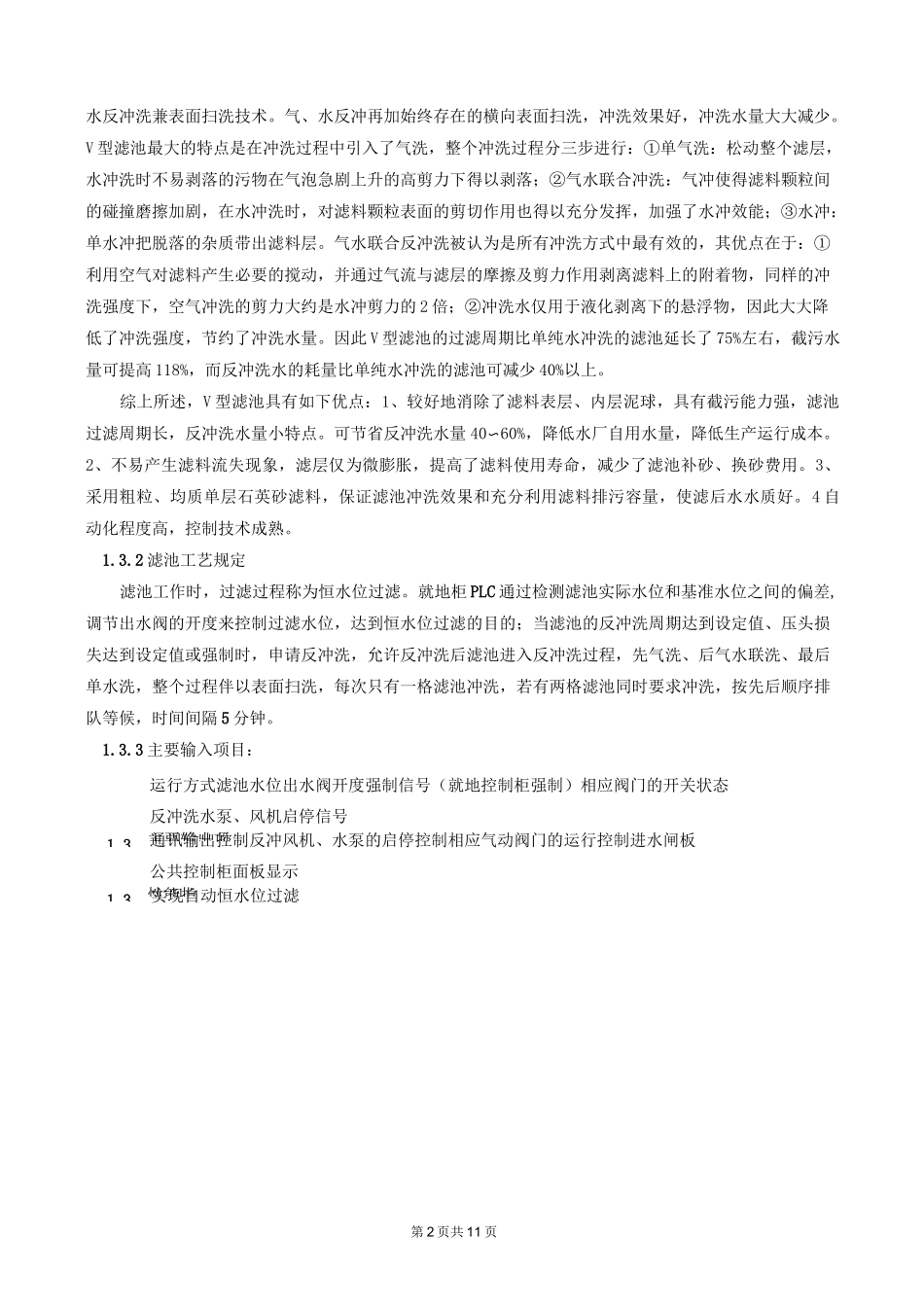

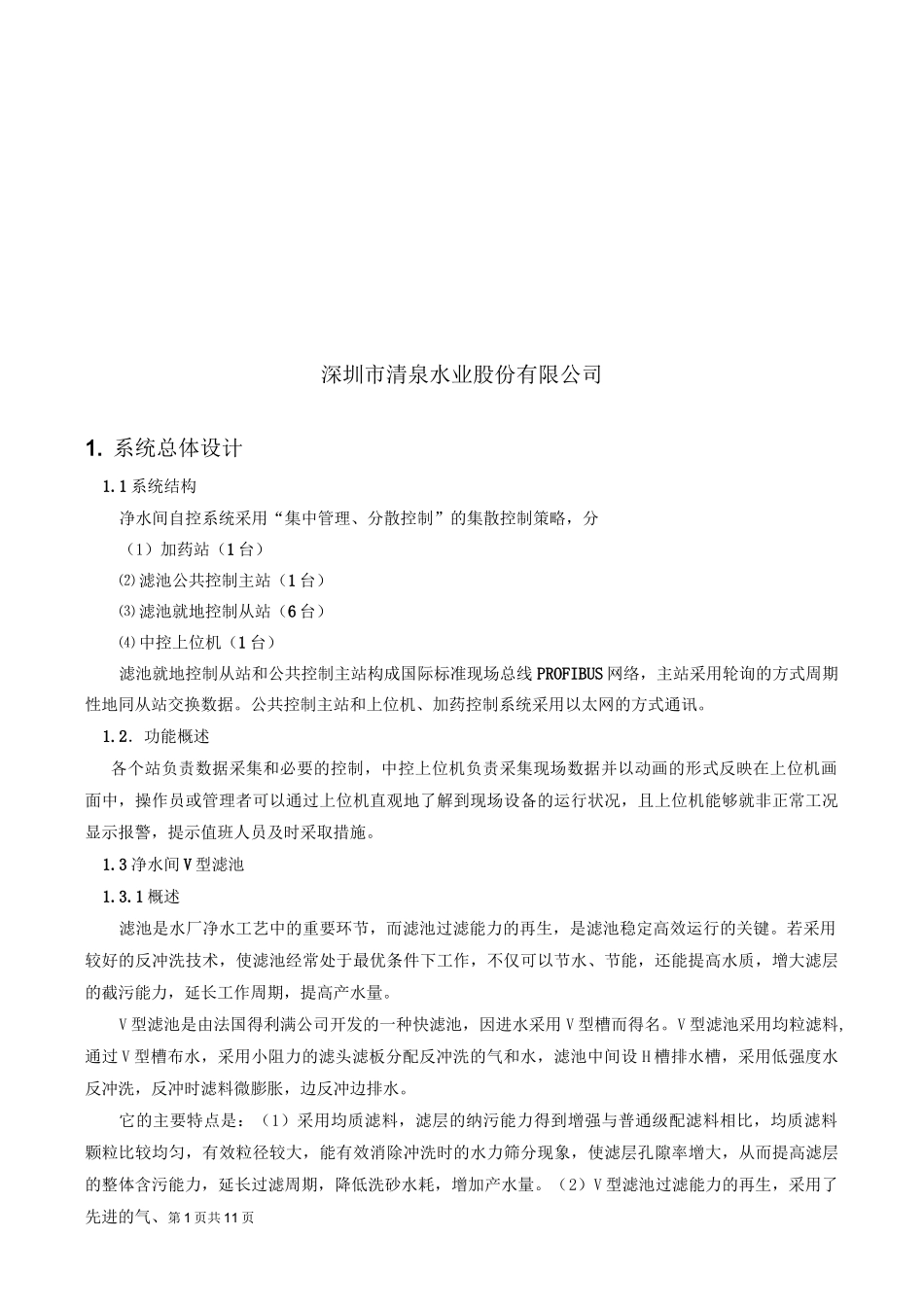

V型滤池深圳市清泉水业股份有限公司1.系统总体设计1.1系统结构净水间自控系统采用“集中管理、分散控制”的集散控制策略，分（1）加药站（1台）⑵滤池公共控制主站（1台）⑶滤池就地控制从站（6台）⑷中控上位机（1台）滤池就地控制从站和公共控制主站构成国际标准现场总线PROFIBUS网络，主站采用轮询的方式周期性地同从站交换数据。公共控制主站和上位机、加药控制系统采用以太网的方式通讯。1.2．功能概述各个站负责数据采集和必要的控制，中控上位机负责采集现场数据并以动画的形式反映在上位机画面中，操作员或管理者可以通过上位机直观地了解到现场设备的运行状况，且上位机能够就非正常工况显示报警，提示值班人员及时采取措施。1.3净水间V型滤池1.3.1概述滤池是水厂净水工艺中的重要环节，而滤池过滤能力的再生，是滤池稳定高效运行的关键。若采用较好的反冲洗技术，使滤池经常处于最优条件下工作，不仅可以节水、节能，还能提高水质，增大滤层的截污能力，延长工作周期，提高产水量。V型滤池是由法国得利满公司开发的一种快滤池，因进水采用V型槽而得名。V型滤池采用均粒滤料,通过V型槽布水，采用小阻力的滤头滤板分配反冲洗的气和水，滤池中间设H槽排水槽，采用低强度水反冲洗，反冲时滤料微膨胀，边反冲边排水。它的主要特点是：（1）采用均质滤料，滤层的纳污能力得到增强与普通级配滤料相比，均质滤料颗粒比较均匀，有效粒径较大，能有效消除冲洗时的水力筛分现象，使滤层孔隙率增大，从而提高滤层的整体含污能力，延长过滤周期，降低洗砂水耗，增加产水量。（2）V型滤池过滤能力的再生，采用了先进的气、第1页共11页1.3.第2页共11页主要输出项1.3.性能指水反冲洗兼表面扫洗技术。气、水反冲再加始终存在的横向表面扫洗，冲洗效果好，冲洗水量大大减少。V型滤池最大的特点是在冲洗过程中引入了气洗，整个冲洗过程分三步进行：①单气洗：松动整个滤层，水冲洗时不易剥落的污物在气泡急剧上升的高剪力下得以剥落；②气水联合冲洗：气冲使得滤料颗粒间的碰撞磨擦加剧，在水冲洗时，对滤料颗粒表面的剪切作用也得以充分发挥，加强了水冲效能；③水冲：单水冲把脱落的杂质带出滤料层。气水联合反冲洗被认为是所有冲洗方式中最有效的，其优点在于：①利用空气对滤料产生必要的搅动，并通过气流与滤层的摩擦及剪力作用剥离滤料上的附着物，同样的冲洗强度下，空气冲洗的剪力大约是水冲剪力的2倍；②冲洗水仅用于液化剥离下的悬浮物，因此大大降低了冲洗强度，节约了冲洗水量。因此V型滤池的过滤周期比单纯水冲洗的滤池延长了75%左右，截污水量可提高118%，而反冲洗水的耗量比单纯水冲洗的滤池可减少40%以上。综上所述，V型滤池具有如下优点：1、较好地消除了滤料表层、内层泥球，具有截污能力强，滤池过滤周期长，反冲洗水量小特点。可节省反冲洗水量40〜60%，降低水厂自用水量，降低生产运行成本。2、不易产生滤料流失现象，滤层仅为微膨胀，提高了滤料使用寿命，减少了滤池补砂、换砂费用。3、采用粗粒、均质单层石英砂滤料，保证滤池冲洗效果和充分利用滤料排污容量，使滤后水水质好。4自动化程度高，控制技术成熟。1.3.2滤池工艺规定滤池工作时，过滤过程称为恒水位过滤。就地柜PLC通过检测滤池实际水位和基准水位之间的偏差,调节出水阀的开度来控制过滤水位，达到恒水位过滤的目的；当滤池的反冲洗周期达到设定值、压头损失达到设定值或强制时，申请反冲洗，允许反冲洗后滤池进入反冲洗过程，先气洗、后气水联洗、最后单水洗，整个过程伴以表面扫洗，每次只有一格滤池冲洗，若有两格滤池同时要求冲洗，按先后顺序排队等候，时间间隔5分钟。1.3.3主要输入项目：运行方式滤池水位出水阀开度强制信号（就地控制柜强制）相应阀门的开关状态反冲洗水泵、风机启停信号通讯输出控制反冲风机、水泵的启停控制相应气动阀门的运行控制进水闸板公共控制柜面板显示实现自动恒水位过滤＊根据下列条件之一，能准确地实现自动反冲洗：a.过滤时间达到反冲洗设定周期。b.就地控制柜强制反冲洗按钮被触发。c.压头损失达到设定值。大滤池控制参数均可通过PLC程序或上位机进行设定，以满足工...
