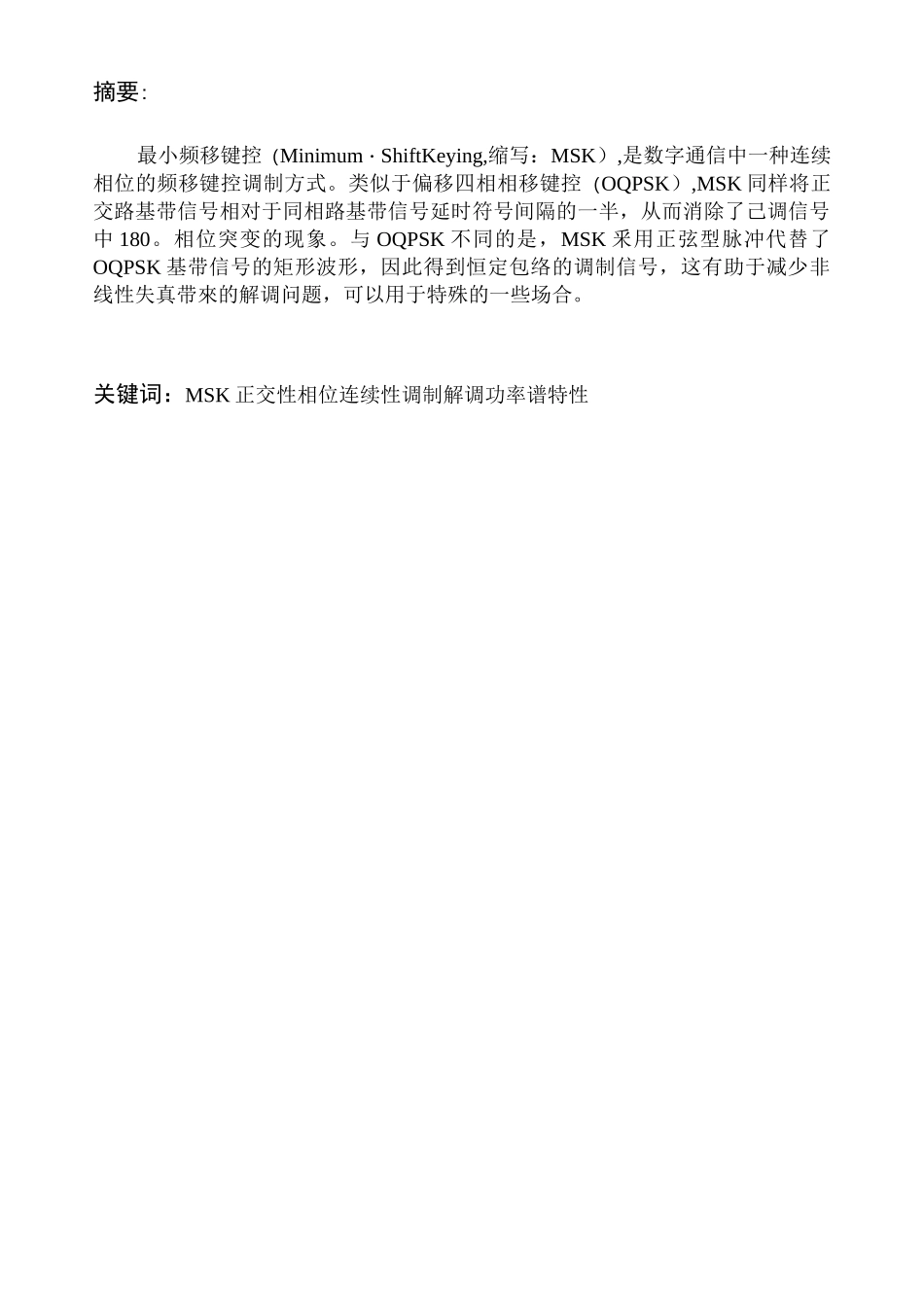

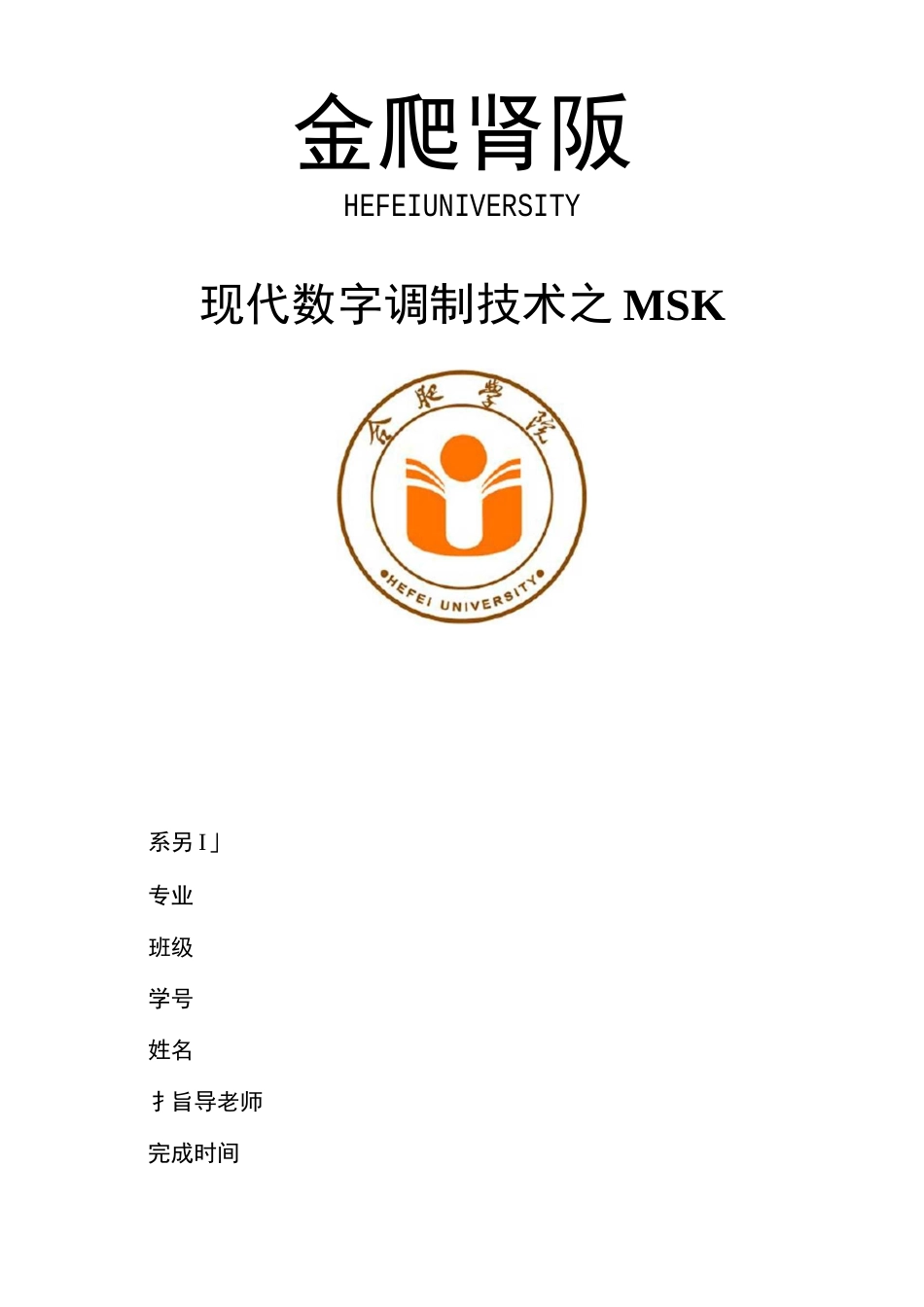

金爬肾阪HEFEIUNIVERSITY现代数字调制技术之MSK系另I」专业班级学号姓名扌旨导老师完成时间摘要:最小频移键控（Minimum・ShiftKeying,缩写：MSK）,是数字通信中一种连续相位的频移键控调制方式。类似于偏移四相相移键控（OQPSK）,MSK同样将正交路基带信号相对于同相路基带信号延时符号间隔的一半，从而消除了己调信号中180。相位突变的现象。与OQPSK不同的是，MSK釆用正弦型脉冲代替了OQPSK基带信号的矩形波形，因此得到恒定包络的调制信号，这有助于减少非线性失真带來的解调问题，可以用于特殊的一些场合。关键词：MSK正交性相位连续性调制解调功率谱特性1、最小频移键控（MSK）的介绍最小频移键控（Minimum・ShiftKeying,缩写：MSK）,是数字通信中一种连续相位的频移键控调制方式。OQPSK和n/4-QPSK因为避免了QPSK信号相位突变180度的现象，所以改善了包络起伏，但并没有完全解决这一问题。由于包络起伏的根本原因在于相位的非连续变化，如果使用相位连续变化的调制方式就能从根本上解决包络起伏问题，这种方式称为连续相位调制。最小频移键控（MSK）是2FSK的改进，它是二进制连续相位频移键控的一种特殊情况。2FSK信号虽然性能优良，易于实现，并得到了广泛的应用，但它还存在一些不足之处。首先，它的频带利用率较低，所占用的频带宽度比2PSK大；其次，用开关法产生的2FSK信号其相邻码元的载波波形的相位可能不连续，通过带限系统后，会产生影响系统性能的包络起伏。此外，2FSK信号的两种波形不一定保证严格正交，而对于二进制数字调制信号来说，两种信号相互正交将改善系统的误码性能。为了克服上述缺点，对2FSK信号进行改进，提出MSK调制方式。MSK称为最小频移键控，有时也称为快速频移键控，所谓最小是指这种调制方式能以最小的调制指数（0.5）获得正交信号；而快速的含义是指在给定同样的频带内，MSK能比2PSK的数据传输速率更高，且带外频谱分量衰减得比2PSK快。总结如下:1・1、FSK的不足之处（1）频带利用率低，所占频带宽度比2PSK大；（2）存在包络起伏，用开关法产生的2FSK信号其相邻码元的载波波形的相位可能不连续，会出现包络的起伏；（3）FSK信号的两种波形不一定保证严格正交。1.2、MSK信号的特点（1）MSK信号的包络恒定不变；（2）MSK是调制指数为0.5的正交信号，频率偏移等于（±l/4Ts）Hz；（3）MSK波形的相位在码元转换时刻是连续的；（4）MSK波形的附加相位在一个码元持续时间内线性地变化±兀/2o/兀Qk、cos（曾+刁^『+kTsct2圾2九式中，人二cos次为同相分量；2=-务cos%为正交分量。由此可以得到MSK信号的产生框图。图中输入数据序列为Ok,它经过差分编码后变成序列皿。经过串/并转换，将一路延迟Ts,得到相互交错一个码元宽度的两路信号农和加权函数cos71〃27...
