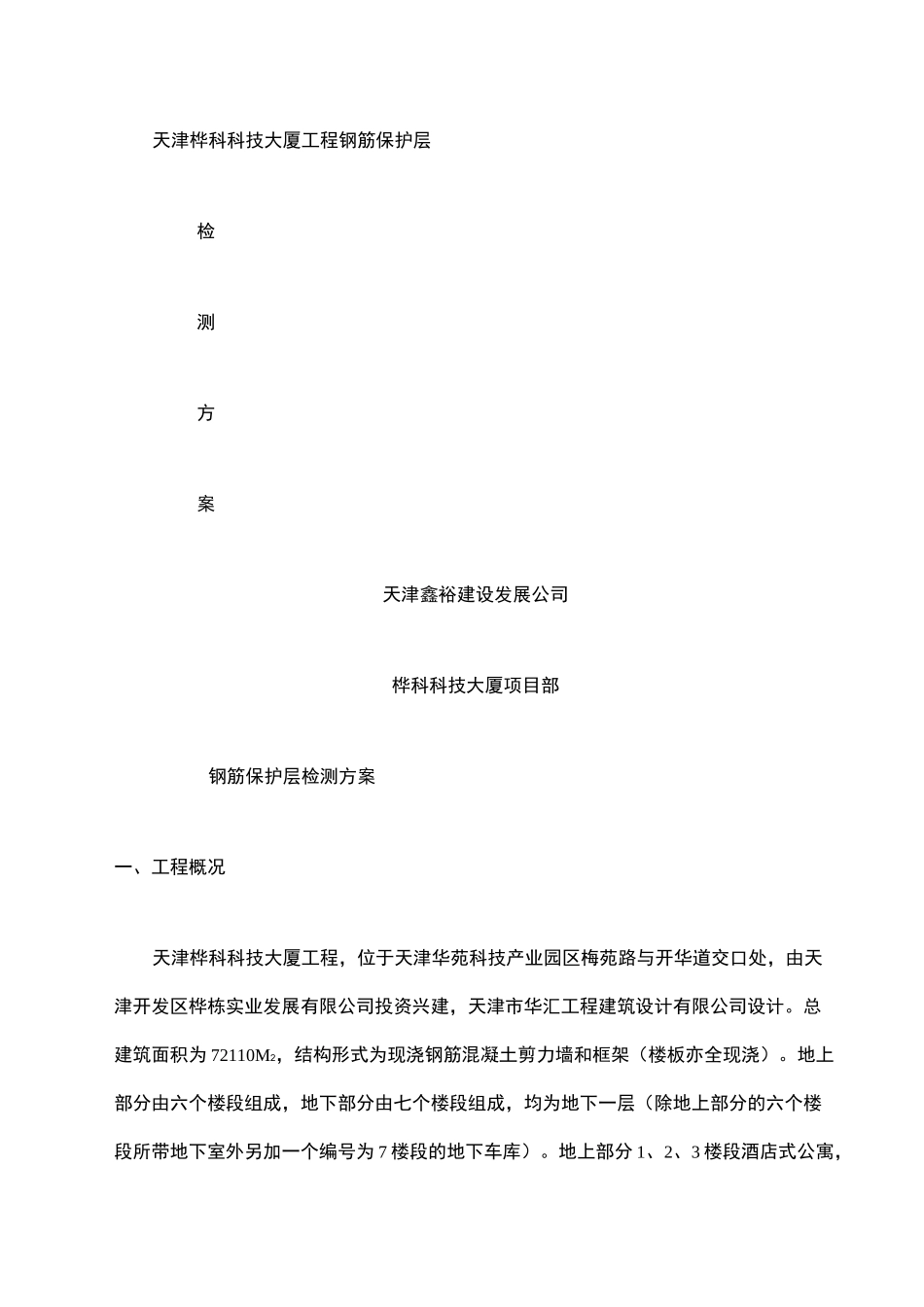

天津桦科科技大厦工程钢筋保护层检测方案天津鑫裕建设发展公司桦科科技大厦项目部钢筋保护层检测方案一、工程概况天津桦科科技大厦工程，位于天津华苑科技产业园区梅苑路与开华道交口处，由天津开发区桦栋实业发展有限公司投资兴建，天津市华汇工程建筑设计有限公司设计。总建筑面积为72110M2，结构形式为现浇钢筋混凝土剪力墙和框架（楼板亦全现浇）。地上部分由六个楼段组成，地下部分由七个楼段组成，均为地下一层（除地上部分的六个楼段所带地下室外另加一个编号为7楼段的地下车库）。地上部分1、2、3楼段酒店式公寓，一、二层层高3.3米，3层及以上层高3.0米，总高44.55米，总层数均为十三个结构层；4楼段酒店式公寓首层层高4.5米，其上夹层层高2.1米，2—4层层高3.0米，5—9层层高4.6米，总高44.55米，总层数连同一个夹层为十个结构层；5楼段酒店一层层高4.5米，其上夹层层高2.1米，2—7层层高3.8米，8—9层层高4.6米，总高44.55米，总层数连同一个夹层为十个结构层；6楼段办公楼一层层高6.6米，2—7层层高3.8米，8—16层层高4.0米，总高71.40米，总层数为十六个结构层；。二、编制依据：《混凝土结构工程施工质量验收规范》GB50204-2002三、钢筋保护层厚度合格标准当砼强度等级＞C25时，一般板类的钢筋保护层厚度设计为15mm，允许偏差为+8mm,-5mm；梁类钢筋保护层厚度设计为25mm,允许偏差为+10mm,-7mm四、地下部分检测本工程由七个楼段组成，每个楼段都作为一个单位工程对待，地下结构作为分部工程单独验收一次。人防区1、2、3、4楼段地下部分既为本楼段的基础分部又为人防工程的主体分部；7楼段为人防主体分部；非人防区5、6楼段为本楼段的基础分部。1楼段地下现浇板数约104，梁数约98，按《混凝土结构工程施工质量验收规范》GB50204-2002附录E检测部位和构件数量要求，确定构件检测数为：板五块、梁五根。部位由监理、建设、施工方根据构件重要性现场确定2、3、4、5楼段现浇板数分别约158、107、212和134，梁数分别约125、82、87和构件所占比例不少于50%的规定，十六根梁中悬挑构件不少于八根。第二次验收时现浇板数约498，梁数约660。按照规范对构件检测数量要求2%且不少于五件的规定，应抽检板不少于十块、梁十四根。按照规范对被检测构件中悬挑构件所占比例不少于50%的规定，十六根梁中悬挑构件不少于七根。综上所述1楼段检测计划为：第一次验收前1〜5层每层检板两块，6、7层每层检板一块；1〜7层加局部半层每层检梁两个，其中每层必检悬挑梁一个。第二次验收前8〜11层每层检板两块，12、13层每层检板一块；8〜13层每层检梁两个，其中每层必检悬挑梁一个。另外在8层或9层加检普通梁一个、10层或11层加检悬挑梁一个。（二）2楼段2楼段地上十三层，1〜4每层浇板数约87，每层梁数约123（含悬挑或外伸梁3个），5〜13层每层浇板数约100，每层梁数约133（5、7、9、11、13含悬挑或外伸梁2个，6、8、10、12含悬挑或外伸梁1个）。为方便装修工序提前介入，拟将上部结构主体分为两次验收，1〜7层为第一次，8〜13层为第二次。按此安排，第一次验收时现浇板数约648，梁数约891。按照规范对构件检测数量要求2%且不少于五件的规定，应抽检板不少于十三块、梁十八根。按照规范对被检测构件中悬挑构件所占比例不少于50%的规定，十八根梁中悬挑构件不少于九根。第二次验收时现浇板数约600，梁数约798。按照规范对构件检测数量要求2%且不少于五件的规定，应抽检板不少于十二块、梁十六根。按照规范对被检测构件中悬挑构件所占比例不少于50%的规定，十六根梁中悬挑构件不少于八综上所述2楼段检测计划为：第一次验收前1〜6层每层检板两块，7层检一块；1〜4层每层检梁三个、5〜7层每层检梁两个，其中5、6、7每层必检悬挑梁一个，1〜4层中有两层检悬挑梁两个，另两层检悬挑梁一个。第二次验收前8〜13层每层检板两块；8〜12层每层检梁三个，13层检梁两个，其中8、10、12层必检悬挑梁一个，9、11、13三层检悬挑梁共五个。（三）3楼段3楼段地上十三层，1层浇板数约107，梁数约67（含悬挑或外伸梁1个），2〜5每层浇板数约93，每层梁数约107（含悬挑或外伸梁11个），6〜13层每层浇板数约64，每层梁...
