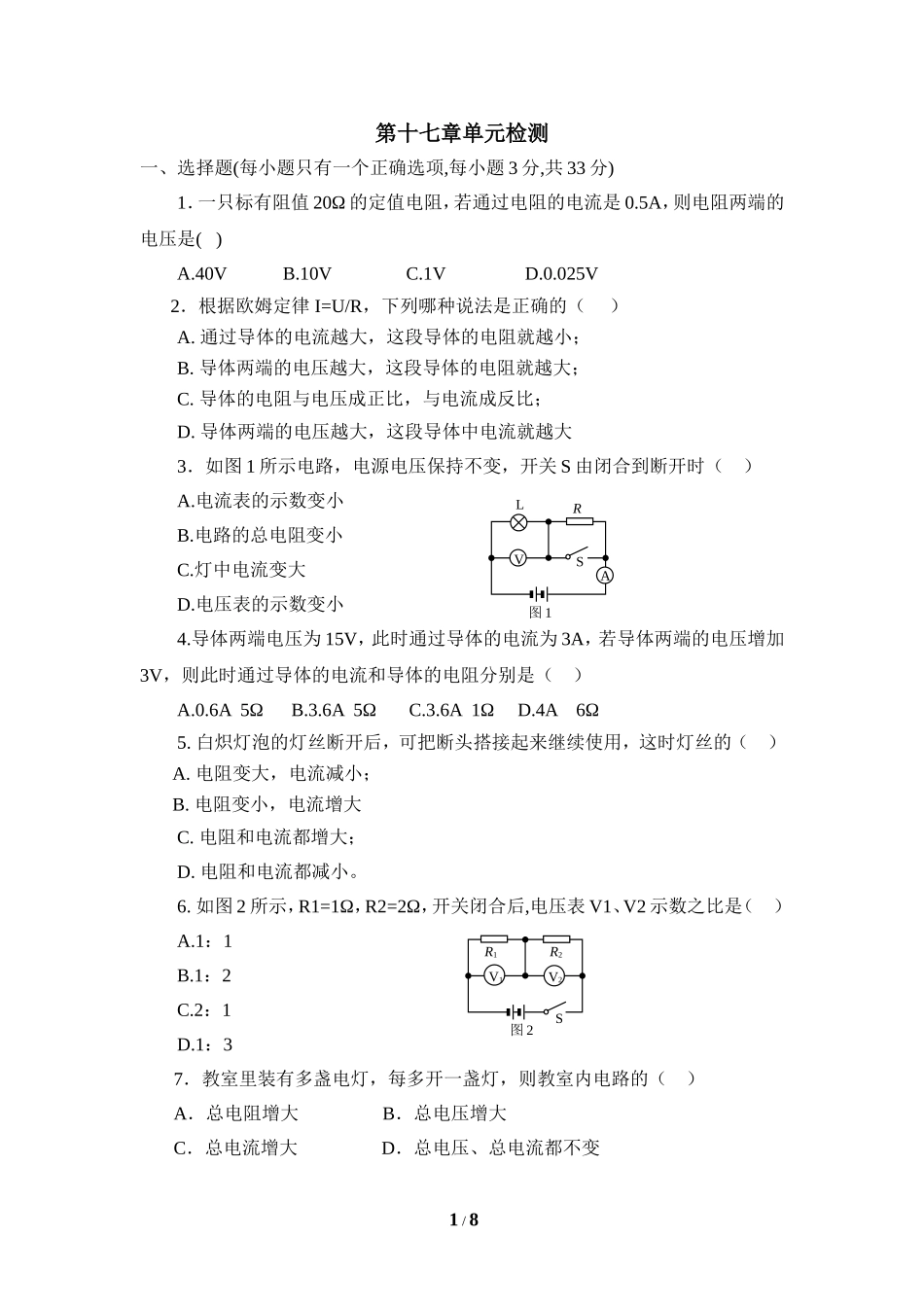

第十七章单元检测一、选择题(每小题只有一个正确选项,每小题3分,共33分)1．一只标有阻值20Ω的定值电阻，若通过电阻的电流是0.5A，则电阻两端的电压是()A.40VB.10VC.1VD.0.025V2．根据欧姆定律I=U/R，下列哪种说法是正确的（）A.通过导体的电流越大，这段导体的电阻就越小；B.导体两端的电压越大，这段导体的电阻就越大；C.导体的电阻与电压成正比，与电流成反比；D.导体两端的电压越大，这段导体中电流就越大3．如图1所示电路，电源电压保持不变，开关S由闭合到断开时（）A.电流表的示数变小B.电路的总电阻变小C.灯中电流变大D.电压表的示数变小4.导体两端电压为15V，此时通过导体的电流为3A，若导体两端的电压增加3V，则此时通过导体的电流和导体的电阻分别是（）A.0.6A5ΩB.3.6A5ΩC.3.6A1ΩD.4A6Ω5.白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的（）A.电阻变大，电流减小；B.电阻变小，电流增大C.电阻和电流都增大；D.电阻和电流都减小。6.如图2所示，R1=1Ω，R2=2Ω，开关闭合后,电压表V1、V2示数之比是（）A.1：1B.1：2C.2：1D.1：37．教室里装有多盏电灯，每多开一盏灯，则教室内电路的（）A．总电阻增大B．总电压增大C．总电流增大D．总电压、总电流都不变1/8SLRAV图1R1SR2V1V2图2图3PR1R2SV1V2A8．在做测量小灯泡的电阻实验时，不慎将电压表和电流表的位置对换，其后果是（）A.电压表和电流表都可能烧坏B.电压表不会烧坏C.电压表可能烧坏，电流表不会烧坏D.两表都不会烧坏9．如图3,S闭合,电源电压不变，滑片P向左滑动时，各电表示数的变化情况是（）A.A读数变大，V1读数变大，V2读数变小；B.A读数变大，V1读数变小，V2读数变大；C.A读数变小，V1读数变大，V2读数变小；D.A读数变小，V1读数变小，V2读数变大。10．右图是研究电流与电阻关系的实验电路图，实验过程中，当电阻R1由5Ω变为10Ω时，为使R1两端的电压保持不变，滑片应向（）端滑动。二、填空题(每空1分,共15分)11.一段导体两端电压为12V，导体中的电流是2A，则此导体本身的电阻为Ω；如果电压降为6V，导体中的电流是A；电压降为0，导体的电阻等于。12.有两个电阻R1和R2串联在电路中，它们的阻值之比是5：3，则通过它们的电流之比是，它们两端的电压之比是。若它们并联在电路中则通过它们的电流之比是，它们两端的电压之比是。13.如图所示，电阻R1与电阻R2串联后，它们的总电阻是100Ω，已知R2＝60Ω，电压表的示数为10V，则通过R1的电流为______A，R2两端电压是V。14.杨明是一个无线电爱好者，在一次修理收音机时，发现有一只阻值为30Ω的电阻需要更换，而现在只有10Ω、20Ω、40Ω、60Ω、120Ω几种规格的电阻（每种电阻都有若干个），请你再帮杨明想两种解决办法：例如：将三个10Ω的电阻串联方法一：___________________________方法二：___________________________16.一个“6V10Ω”的用电器，要使它接在9V的电路中能正常工作则必须联一个的电阻。17.如图所示的电路，电源电压保持不变，R1是定值2/8电阻，R2是滑动变阻器。当开关S闭合，滑片由b端向a端移动的过程中，电流表示数，电压表示数与电流表示数的比值。18.两只定值电阻，甲标有“10Ω1A”，乙标有“15Ω0.6A”，把它们串联在同一电路中，电路中允许通过的最大电流为A，两端允许加的最大电压为V．19.如图所示，AB间的弹簧中间有可收缩的导线将滑动变阻器接入电路，R1为定值电阻。当闭合开关S，A板上受到的压力F增大时，(1)电流表示数将，电压表的示数将(2)此装置可做为压力计使用，为使压力增大时，压力计的示数随指针向右摆动而增大，应把（填“电流表”或“电压表”）改装为压力计。三、作图与简答题(4分+6分+6分，共16分)18.如图5所示，虚线框内有两个阻值均为R的电阻，当开关S由闭合到断开时，电流表的示数变小了，试画出虚线框内两种可能的电路图．19．赵峰同学想用图6中所给器材测量一个电阻值约为5Ω的小灯泡的阻值，请你帮他：⑴设计出实验电路图；⑵根据电路图连接实物图；⑶电流表与电压表应选用的量程分别是多少？20．欧姆定律揭示了I、U、R三个物理量之间的规律，并可以写出三个物理公式。请你分别写出三个公式并说出...
