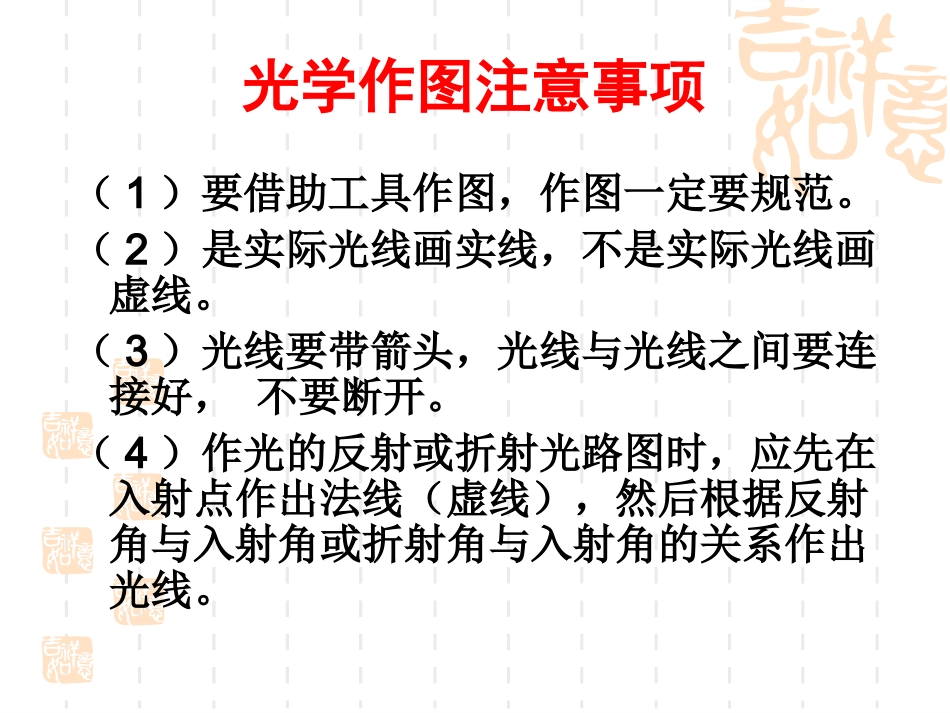

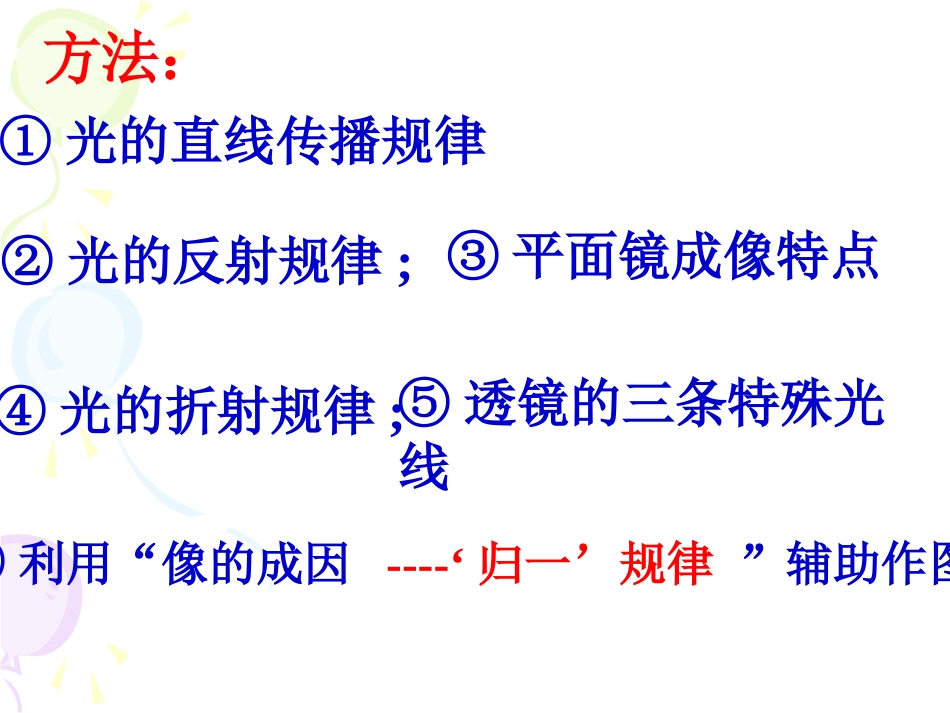

光学作图专题练习光学作图专题练习光学作图注意事项（1）要借助工具作图，作图一定要规范。（2）是实际光线画实线，不是实际光线画虚线。（3）光线要带箭头，光线与光线之间要连接好，不要断开。（4）作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线。方法：⑥利用“像的成因----‘归一’规律”辅助作图②光的反射规律;④光的折射规律;①光的直线传播规律③平面镜成像特点⑤透镜的三条特殊光线作图方法与原则作图方法方法一：利用光的反射定律方法二：利用平面镜成像特点原则只要能用平面镜成像特点作图，一般就不用光的反射定律作图例1例2、例3、例4、例5、例6、例7退出光的反射定律1.反射光线与入射光线、法线在同一平面内；2.反射光线和入射光线分居法线的两侧；3.反射角等于入射角.irONAB平面镜成像特点1.像与物形状、大小完全相同；2.像与相应的物点的连线跟镜面垂直；3.像与物到镜面的距离相等.4.像是虚像.ll例1：如图，平面镜前有一个发光点S，你能确定它的像的位置吗？请在图中画出来。利用光的反射定律作图利用平面镜成像特点作图SS分步播放自动播放例1：如图，平面镜前有一个发光点S，你能确定它的像的位置吗？请在图中画出来。利用光的反射定律作图利用平面镜成像特点作图SS’SS’单击鼠标进入下一步例1：如图，平面镜前有一个发光点S，你能确定它的像的位置吗？请在图中画出来。利用光的反射定律作图利用平面镜成像特点作图SS’SS’分步播放自动播放想一想，哪一种方法更简便？例1：如图，平面镜前有一个发光点S，你能确定它的像的位置吗？请在图中画出来。利用光的反射定律作图利用平面镜成像特点作图SS’SS’例2:已知入射光线和反射光线，试画出平面镜的位置。60°分步播放自动播放例2:已知入射光线和反射光线，试画出平面镜的位置。60°单击鼠标进入下一步例2:已知入射光线和反射光线，试画出平面镜的位置。60°分步播放自动播放例2:已知入射光线和反射光线，试画出平面镜的位置。60°例3:下图中已知同一发光点发出的两条光线，试画出它们经过平面镜反射后的反射光线。S分步播放自动播放例3:下图中已知同一发光点发出的两条光线，试画出它们经过平面镜反射后的反射光线。S’S单击鼠标进入下一步例3:下图中已知同一发光点发出的两条光线，试画出它们经过平面镜反射后的反射光线。S’S分步播放自动播放例3:下图中已知同一发光点发出的两条光线，试画出它们经过平面镜反射后的反射光线。S’S例4:下图中，已知同一发光点发出的经镜子反射后的两条光线，请画出发光点S分步播放自动播放例4:下图中，已知同一发光点发出的经镜子反射后的两条光线，请画出发光点SS’S单击鼠标进入下一步例4:下图中，已知同一发光点发出的经镜子反射后的两条光线，请画出发光点SS’S分步播放自动播放例4:下图中，已知同一发光点发出的经镜子反射后的两条光线，请画出发光点SS’S例5:画出下图中物体在平面镜的像AB分步播放自动播放例5:画出下图中物体在平面镜的像A’ABB’单击鼠标进入下一步例5:画出下图中物体在平面镜的像A’ABB’分步播放自动播放例5:画出下图中物体在平面镜的像A’ABB’SA例6:下图中S为点光源，画出反射光线经过A点的光路图分步播放自动播放S’SA例6:下图中S为点光源，画出反射光线经过A点的光路图单击鼠标进入下一步S’SA例6:下图中S为点光源，画出反射光线经过A点的光路图分步播放自动播放S’SA例6:下图中S为点光源，画出反射光线经过A点的光路图例7:下图中S为点光源，S’为点光源S的像，确定平面镜的位置。S’S分步播放自动播放例7:下图中S为点光源，S’为点光源S的像，确定平面镜的位置。S’S线段SS’的中点单击鼠标进入下一步例7:下图中S为点光源，S’为点光源S的像，确定平面镜的位置。S’S线段SS’的中点分步播放自动播放例7:下图中S为点光源，S’为点光源S的像，确定平面镜的位置。S’S线段SS’的中点8、自行车的“尾灯”是由许多很小的角反射器组成的.角反射器其实就是两个相互垂直的平面镜，如图所示.请在图上准确画出所给入射光线经两平面镜反射的反射光线.9、如图所示，小明利用一块平面镜将...
