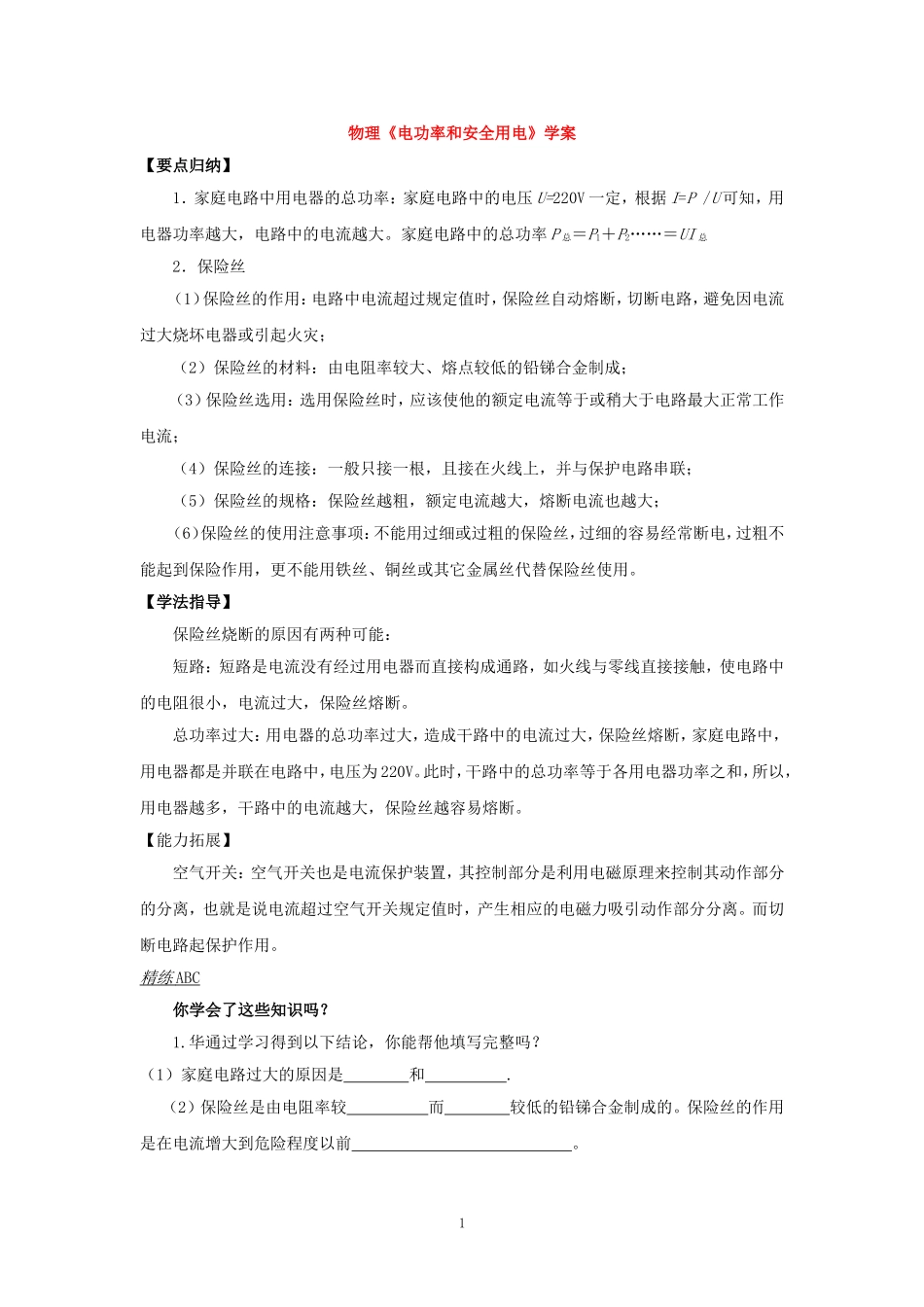

物理《电功率和安全用电》学案【要点归纳】1．家庭电路中用电器的总功率：家庭电路中的电压U=220V一定，根据I=P/U可知，用电器功率越大，电路中的电流越大。家庭电路中的总功率P总＝P1＋P2……＝UI总2．保险丝（1）保险丝的作用：电路中电流超过规定值时，保险丝自动熔断，切断电路，避免因电流过大烧坏电器或引起火灾；（2）保险丝的材料：由电阻率较大、熔点较低的铅锑合金制成；（3）保险丝选用：选用保险丝时，应该使他的额定电流等于或稍大于电路最大正常工作电流；（4）保险丝的连接：一般只接一根，且接在火线上，并与保护电路串联；（5）保险丝的规格：保险丝越粗，额定电流越大，熔断电流也越大；（6）保险丝的使用注意事项：不能用过细或过粗的保险丝，过细的容易经常断电，过粗不能起到保险作用，更不能用铁丝、铜丝或其它金属丝代替保险丝使用。【学法指导】保险丝烧断的原因有两种可能：短路：短路是电流没有经过用电器而直接构成通路，如火线与零线直接接触，使电路中的电阻很小，电流过大，保险丝熔断。总功率过大：用电器的总功率过大，造成干路中的电流过大，保险丝熔断，家庭电路中，用电器都是并联在电路中，电压为220V。此时，干路中的总功率等于各用电器功率之和，所以，用电器越多，干路中的电流越大，保险丝越容易熔断。【能力拓展】空气开关：空气开关也是电流保护装置，其控制部分是利用电磁原理来控制其动作部分的分离，也就是说电流超过空气开关规定值时，产生相应的电磁力吸引动作部分分离。而切断电路起保护作用。精练ABC你学会了这些知识吗？1.华通过学习得到以下结论，你能帮他填写完整吗？（1）家庭电路过大的原因是和.（2）保险丝是由电阻率较而较低的铅锑合金制成的。保险丝的作用是在电流增大到危险程度以前。1（3）家庭电路过大时，保险丝自动，从而保护整个，保险丝有不同的，保险丝越粗他熔断的电流越。选用保险丝时，必须选用规格合适的，不要随便换成较的，更不能用铜丝代替，否则将起不到保险作用。（4）在更换保险丝检修电路时，应该先，以免触电，因此需要在保险盒（填“前”或“后”）安装总开关。（5）晓亮家的电能表的参数有“220V5（10）A”的字样，则他家使用的电器不得超过W。2．请你选出你认为正确的一项（6）家庭电路中的保险丝应选用【】A．铜丝B.铁丝C.铅锑合金丝D.只要是导体就行（7）对保险丝下列说法正确的是【】A．没有保险丝可用铁丝代替B．保险丝一般是并联安装在电路中C．当电路中发生短路时，保险丝立即熔断切断电路D．保险丝越粗熔断电流越大，故保险丝应选择更粗的（8）保险丝熔断后在换上新的，闭合开关后，又立即熔断，则下列分析不可能的是【】A．使用的保险丝额定电流太小B．电路中可能短路C．电路中可能断路D．使用的用电器总功率过大（9）家里的用电器都闭合时，那么应选择以下哪种规格的保险丝【】A．5AB.10AC.15AD.20A3．分析回答问题（10）某同学在家中安装保险丝的时候，因手头的保险丝太短无法接入电路。这个同学就把保险丝稍拉长一些接入保险盒中，这样做有什么不好，为什么？2（11）晓亮家的电路保险丝额定电流是5A的，安装的电能表标有“220V5（10）A”的字样，他家已装有40W电灯5盏，100W彩电一台，150W的洗衣机一台，还想再安装一只功率为800W的电热水器。①试通过计算说明可以安装这只电热水器吗？②他家没有额定电流是5A的保险丝，但有额定电流是2A的保险丝，他灵机一动把保险丝进行了改造，这样安装电热水器后能正常工作，你认为他是怎样进行改造的，这样可行吗？精练ABC你能完成这些实验吗？（12）2003年8月14日加拿大和美国的纽约等地发生较大面积的停电，美国的电力部门在维修好电力设施并送上电后，敬告市民要谨慎用电，且不应因停电时间过长，而在送上电后同时启用太多的用电器，以防止发生事故。学过本课题后，谈谈你对电力部门的敬告是怎样理解的。精练ABC体验下列探究活动（13）学校课外活动小组为检测某传感器而设计的电路如图7-5-1所示。传感器上标有“3V0.9W”的3图7—5—1字样（传感器可看做一个电阻），滑动变阻器标有“10Ω1A”的字样，电流表量程为0.6A，电压表量程为3V，则：...
