专题二 电压表测量用电器电压的判断VIP免费

专题二 电压表测量用电器电压的判断_第1页
1/9
专题二 电压表测量用电器电压的判断_第2页
2/9
专题二 电压表测量用电器电压的判断_第3页
3/9

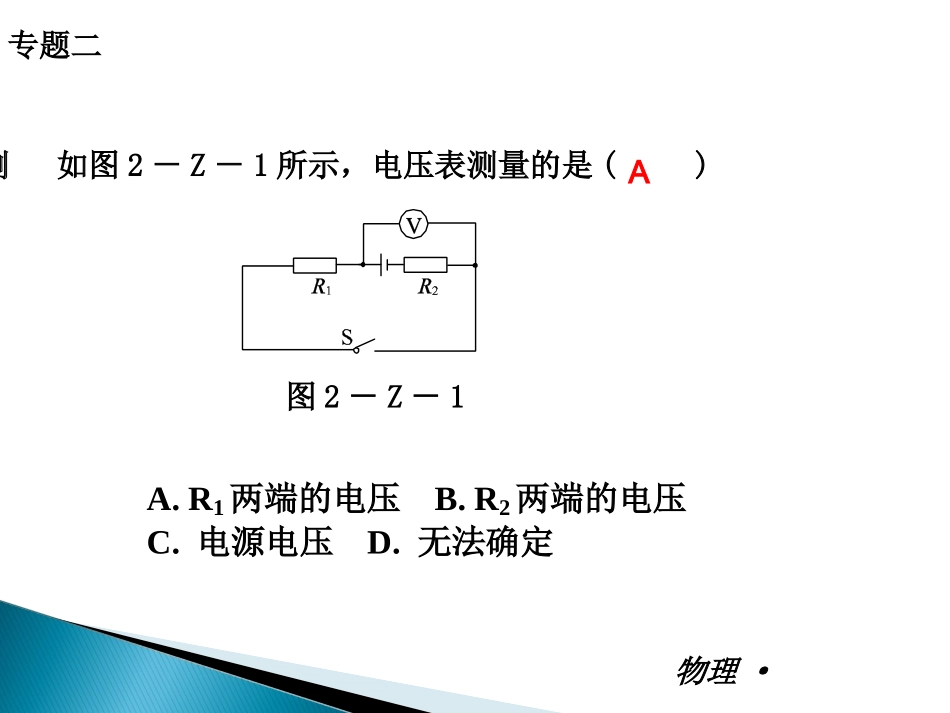

物理新课标(RJ)九年级(下册)物理·新课标(RJ)专题二┃电压表测量用电器电压的判断物理·新课标(RJ)例如图2-Z-1所示,电压表测量的是()图2-Z-1A.R1两端的电压B.R2两端的电压C.电源电压D.无法确定A专题二┃电压表测量用电器电压的判断物理·新课标(RJ)[解析]A用两种方法进行分析:(1)滑移法:为方便起见,在图中标出相应的字母,如图2-Z-2所示。电压表的左端引线a点处在R1和电源之间,不能再向其他地方滑动;电压表的右端引线b可沿导线滑过开关S,再滑到c点。可见,电压表并接在a、c两点间,测的是R1两端的电压。(2)去源法:将电源去掉,原电路将变成如图2-Z-3所示的形式,很容易看出:电压表只与电阻R1组成闭合回路,它测的是R1两端的电压。图2-Z-2图2-Z-3专题二┃电压表测量用电器电压的判断物理·新课标(RJ)针对训练1.如图2-Z-4所示电路,如果电压表V1的示数为6V,V2的示数为4V,则灯泡L1两端的电压为()图2-Z-4A.6VB.4VC.2VD.10VC专题二┃电压表测量用电器电压的判断物理·新课标(RJ)2.如图2-Z-5所示的电路中,当开关S闭合时,电压表V1的示数是3V,V2的示数是6V,则电源电压为()图2-Z-5A.12VB.9VC.6VD.3VB专题二┃电压表测量用电器电压的判断物理·新课标(RJ)4.在如图2-Z-7所示的电路中,电源电压是14V。当开关S闭合时,电压表V1的示数是10V,电压表V2的示数是6V,则三只灯泡L1、L2、L3两端的电压分别是________、________、________。图2-Z-78V2V4V专题二┃电压表测量用电器电压的判断物理·新课标(RJ)5.如图2-Z-8所示的电路中,当S1闭合,S2、S3断开时,电压表的示数为6V;当S2闭合,S1、S3断开时,电压表的示数为3V,则电源电压为______;当S1、S3闭合,S2断开时,电压表的示数为________。图2-Z-89V9V专题二┃电压表测量用电器电压的判断物理·新课标(RJ)规律总结判断电压表测量对象方法:①滑移法:把电压表两引线沿导线向用电器两端或向电源两端滑动(开关、电流表均可看作导线),看电压表是与哪部分并联,从而确定测量对象;②去源法:就是“去掉”电源(用手捂住电源),再看电压表与哪部分构成闭合回路(两个电压表共同存在的回路除外),那么电压表测的就是那部分电路的电压。
